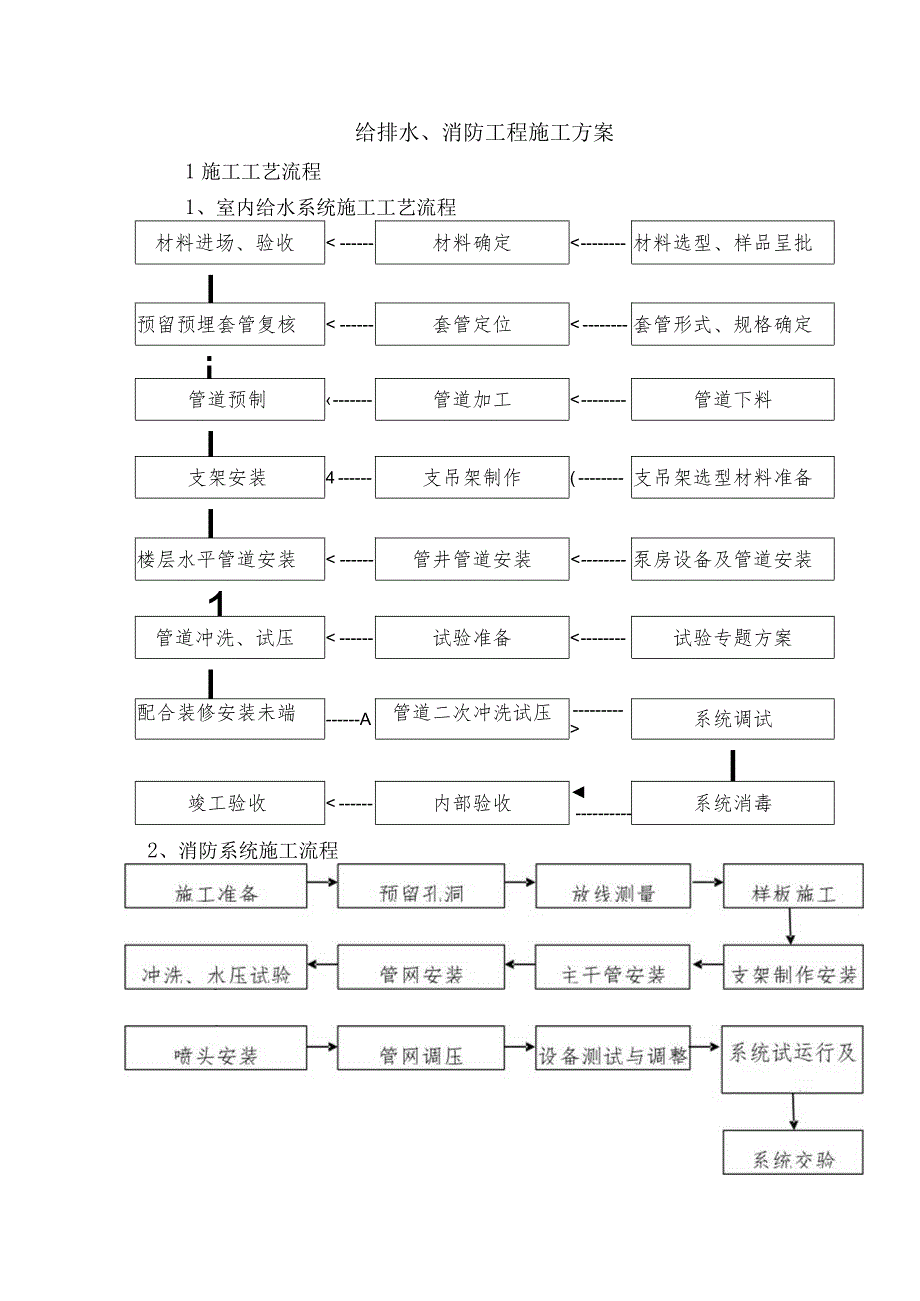

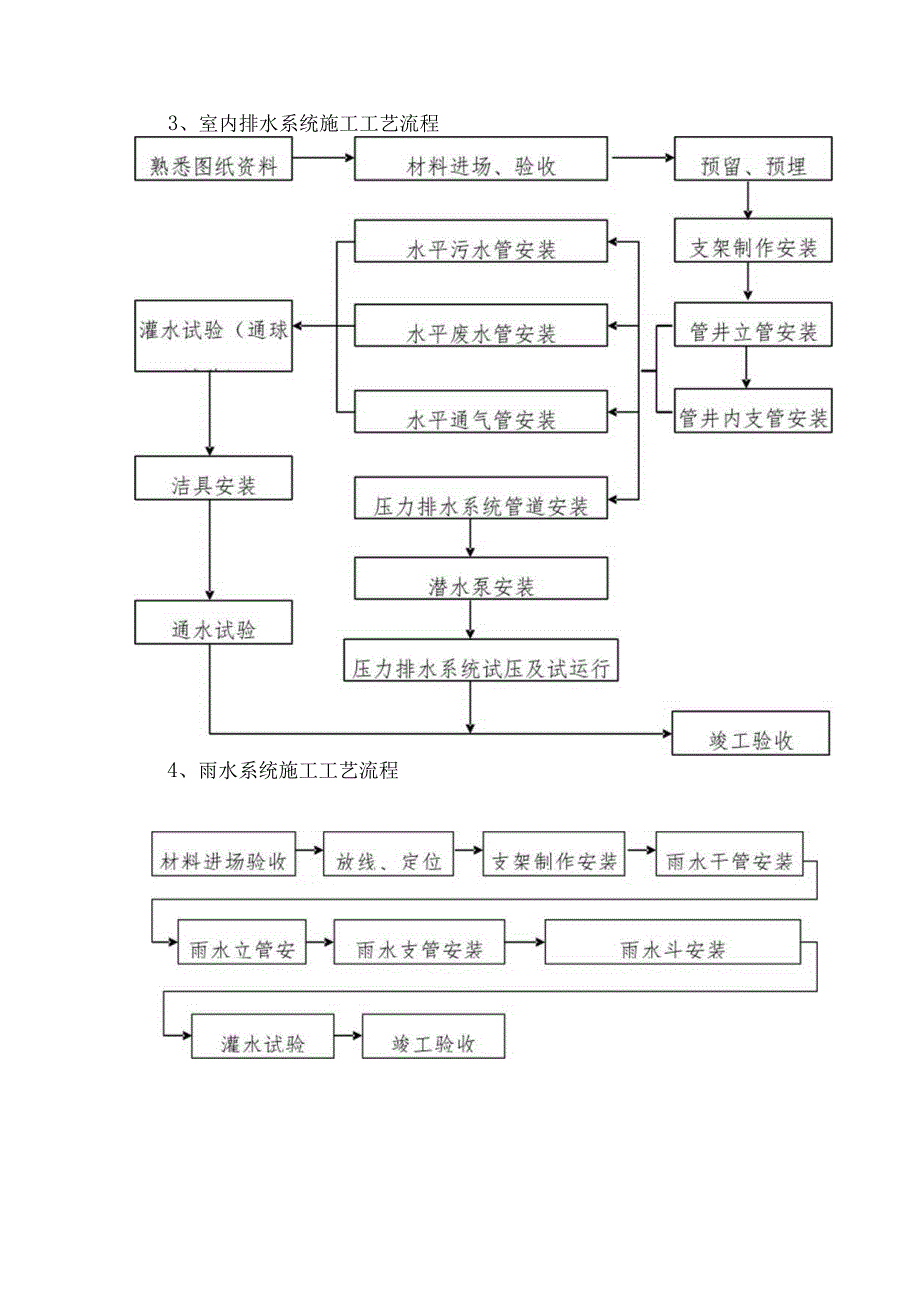

1、给排水、消防工程施工方案1施工工艺流程1、室内给水系统施工工艺流程材料进场、验收材料确定材料选型、样品呈批I预留预埋套管复核套管定位套管形式、规格确定i管道预制管道加工管道下料I支架安装4支吊架制作(支吊架选型材料准备I楼层水平管道安装管井管道安装泵房设备及管道安装1管道冲洗、试压试验准备系统调试I竣工验收内部验收系统消毒2、消防系统施工流程3、室内排水系统施工工艺流程4、雨水系统施工工艺流程2套管预埋施工技术预埋套管安装方法及要求表序号套管安装位置套管安装样图符号说明1穿外墙刚性防水套管B型(钢管):1562-*431-管道2-钢套管3-翼环4-挡圈5-膨胀水泥6-油麻2穿建筑内隔墙套管,J
2、451-钢管2-钢套管3-密封填料4-隔墙5-不锈钢装饰板(明露管道适用)3穿无防水要求的楼板4y三3.1-钢管2-钢套管3-阻燃密封填料4-楼板序号套管安装位置套管安装样图符号说明4穿有防水要求的楼板(如厨房、卫生间等)r-xj;miI4-IIbL1三1-钢管2-钢套管3-翼环4-挡圈5-防水油膏6-阻燃密封填料_31口3支吊架安装1、支架制作安装工艺流程深化设计二支架选型=确定尺寸=下料支架组装支架制作安装工艺流程2、安装要求工作内容要求垂直管道支架安装应设置防晃支架和固定承重固定支架。本工程部分立管采用沟槽配件,柔性较大,从立管底部开始,间隔三层设一个承重固定支架,同时间隔2.6米设置防
3、晃支架。管道的干管三通与管道弯头处应加设支架固定,管道支吊架应固定牢固,固定支架必须安装在设计规定的位置上,不得任意移动。立管支架现场安装制作时,采用“吊垂线”法,从立管安装位置的顶端,吊线锤,逐层核对,在能够确保该管线能够施工的有效尺寸范围内;再确定好该管线具体安装位置,标注需要设置支架的地点,测量出该点支架外形尺寸,编号登记,依次一一制作安装有坡度要求的平面层支管支架安装为保证管道坡度要求,同时保证平面层支架横、纵向支架在同一条水平线上;采用“十字交叉法”首先按管道坡度走向拉一条管线走向直线,再在按规范要求设支架点,拉一条直线,该两条线交叉点,为支架安装点,分别测出该点尺寸,编号登记,依工
4、作内容要求次一一制作安装。对无坡度的水平管支架安装两端拉直线,在需设支架的点,测出该点尺寸,编号登计,逐一制安。对采用沟槽连接的大口径水平管,在卡箍连接点,需增设支架。临近大口径的阀门和其他大件管道支架安装须安装辅助支架,以防过大的应力,临近泵接头处亦须安装支架以免设备受力。对于机房内压力管道及其他可把震动传给建筑物的压力管道,必须安装弹簧支架并垫橡胶垫圈以达到减震的目的。4阀门(附件)安装1、阀门安装的程序核对规格、型号一检查质量、外观一强度试验严密性试验2、阀门的强度及严密性试验阀门安装前必须进行强度和严密性试验,试验应在每批(同牌号、同型号、同规格)数量中抽查10%,且不少于一个。对于安
5、装在主干管上起切断作用的闭路阀门应逐个做强度及严密性试验。阀门的强度试验应符合设计及技术规范的要求,如无具体要求时,阀门的强度试验压力应为公称压力的1.5倍,严密性试验压力为公称压力的1.1倍;试验压力在试验持续时间内应保持不变,且壳体填料及阀瓣密封面无渗漏。3、一般主要阀门安装要点(1)检查其种类、规格、型号及质量,阀杆不得弯曲,按规定对阀门进行强度(为公称压力的L5倍)和严密性试验(出厂规定之压力)。(2)水平管道上的阀门安装位置尽量保证手轮朝上或者倾斜45或者水平安装,不得朝下安装。(3)安装阀门时注意介质的流向,水流指示器、止回阀、减压阀及截止阀等阀门不允许反装。阀体上标示箭头,应与介
6、质流动方向一致。(4)螺纹式阀门,要保持螺纹完整,按介质不同涂以密封填料物,拧紧后螺纹要有3扣的预留量,以保证阀体不致拧变形或损坏。紧靠阀门的出口端装有活接,以便拆修。安装完毕后,把多余的填料清理干净。(5)过滤器:安装时要将清扫部位朝下,并要便于拆卸。(6)截止阀和止回阀安装时,必须注意阀体所标介质流动方向,止回阀还须注意安装适用位置。(7)阀门安装的位置除施工图注明尺寸以外,一般就现场情况,做到不妨碍设备的操作和维修,同时也便于阀门自身的拆装和检修。4.其他附件安装要点(1)法兰与管道焊接连接时,插入法兰盘的管子端部距法兰盘内端面为管壁厚度的L3L5倍,便于焊接。焊接法兰时,保证管子与法兰
7、端面垂直,用法兰靠尺从相隔90度两个方向度量,里外施焊。(2)法兰连接的管道要注意:法兰要垂直于管道中心线,其表面要相互平行。法兰的衬垫不得突入管内,其外圆到法兰螺栓孔为宜。法兰中间不得放置斜面垫或几个衬垫。(3)连接法兰的螺栓、螺杆突出螺母长度不宜大于螺杆直径的l2o螺栓同法兰配套,安装方向一致,扭力对称均匀;法兰平面同管轴线垂直,偏差不得超标,并不得用扭螺栓的方法调整。(4)法兰阀门、软接头、过滤器等法兰配件、与管道一起安装时,可将一端管道上的法兰焊好,并将法兰紧固好,一起吊装;另一端法兰为活口,待两边管道法兰调整好,再将法兰盘与管道点焊定位,并取下焊好再将管道法兰与阀门法兰进行连接。(5
8、)阀门等法兰盘与钢管法兰盘平行,一般误差要小于2mm,法兰螺栓要对称上紧,选择适合介质参数的垫片置于两法兰盘的中心密合面上,注意放正,然后沿对角先上紧螺栓,最后全面上紧所有螺栓。(6)管路上的温度计、压力表等仪表取源部件的开孔和焊接在管道试压前进行。温度计、压力表安装要便于观测、便于操作及维修。5室内消火栓(箱)安装室内消火栓箱箱体的安装有暗装、明装形式。暗装是把箱体装在墙壁内,箱表面与墙体表面平齐。消防箱安装须做好与装饰工程的配合工作。1、室内消火栓(箱)安装要求室内消火栓安装,其位置应符合设计要求,不得擅自改动采用带灭火器的组合式消火栓箱,箱体采用铝合金。安装前要对消火栓逐个进行水压试验,
9、试验不合格的不准安装。安装要在管道试压冲洗完成后进行。消火栓安装一般要求栓口朝外,中心距地面高度为LIO米,距箱侧为14Omnb距箱后内表面为100mm,箱内水带、喷枪要挂置整齐、并根据箱内构造将水龙带挂在箱内的挂钩或水龙带盘上。箱门开启灵活、方便,内外油漆光泽好,表面无碰损、起皮和污染现象。2、室内消火栓箱的暗装要预先留出洞口,洞口比箱体外形大1020n三,待墙面摸底灰前将箱体装好,要找正装平,为了控制好出墙尺寸,箱子安装前,土建要配合在箱子安装处两边贴饼,安装单位以次为控制基线安装消火栓箱子。箱子安装要确保位置准确,四周用水泥砂浆填塞牢固,并经有关人员核对无误后,方可开始抹灰。箱表面与墙体
10、表面平齐。3、室内消火栓箱的明装与土建施工的墙面的配合施工。箱底距地面土建完成面为50mmo6喷淋头安装要求1、根据施工图纸的设计和施工规范的要求,结合其他专业,确定每条喷淋支管安装位置图。2、为了确保预制质量,对丝接的管件质量从严把关,保证将来与装修配合安装喷头立支管时一致。3、对横向、纵向成线喷淋管路,应保证每根管线安装成一条直线;喷头位置要拉线交叉定位,确保喷头横向、纵向在同一条直线图施工的质量。4、下喷淋头的安装位置在满足规范要求的同时还要满足装饰的要求,因此为确保喷头最后安装位置的准确性,喷淋就位管的下料要根据喷淋头的平面位置及安装高度确定。喷头的定位准确是施工的关键,喷头的平面位置
11、通过装饰给出的基准线在地面弹出;喷头的安装高度以丝口不露出装饰面为准,因此接下喷头的下降管的变径底部在吊顶完成面上IOmm左右。5、喷淋立支管安装时,要充分考虑与通风专业风管风口、电气专业灯具和广播设备等统一布局。要密切注意装饰单位的施工进度,做好与装饰单位的协调配合,对立支管安装后的试压工作,考虑两种准备,一是装饰的吊顶与龙骨之间的施工间隙长,我们采取立支管安装完毕,即进行水压试验,试验结束,再配合装饰安装喷头;另一是装饰的工序之间间隔时间很短,则采取立支管安装结束,即配合装饰安装喷头,每个区域安装结束,用气压进行试验,试验合格,方可系统试验。6、喷淋头的型号/规格应符合设计之规定,并附有产
12、品合格证。自动喷洒系统喷头采用闭式普通型喷头,车库采用直立型喷头,有吊顶处采用装饰性喷头,当吊顶高度超过800mm,吊顶内有可燃物时,应安装上下双排喷头,采用动作温度为68快速反应闭式喷头,喷淋头的数量应严格按设计要求设置,未经设计同意不得擅自改动。7、喷头安装在系统冲洗、试压合格后进行;喷头安装时,不能对喷头进行拆装、改动,严禁给喷头加任何装饰性涂层。吊顶上的喷洒头须在顶棚安装前安装,并做好隐蔽记录,特别是装饰时要做好成品保护。吊顶下喷洒头须等顶棚施工完毕后方可安装,安装时注意型号使用正确,喷头安装使用专用扳手,丝接填料用聚氟乙烯生料带,以防污染吊顶。当有的框架、溅水盘产生变形,要采用规格、
13、型号相同的喷头更换。8、喷淋头的几种主要安装形式如下所示。(1)当喷头位置下方有空调通风管或排管、桥架,且宽度直径2L2m时,应加设下喷喷头。(2)有吊顶处采用装饰性喷头。当吊顶高度超过800mm,吊顶内有可燃物时,应安装上下双排喷头,均采用动作温度为68C快速反应闭式喷头装。(3)有吊顶处采用装饰性喷头。当吊顶高度不超过800mm,采用动作温度为68C快速反应闭式喷头。9、与装修配合装修区域喷淋头安装前,先将喷淋头布置图和装修天花图相结合进行深化,通过现场复核后再进行安装,在满足消防要求的前提下须保证天花整体效果的美观。7卫生器具安装卫生器具主要有座便器、蹲便器、小便器和洗脸盆。卫生器具依据
14、图册进行安装,安装完后做通水通球试验。卫生洁具安装的基本工艺流程:安装准备一卫生洁具及配件检查一卫生间洁具安装一卫生洁具配件预装一卫生洁具稳装一与墙、地缝隙处理一外观检查一通水试验。卫生器具的位置、标高、间距等尺寸,要按设计图纸或有关图集放线,支托架防腐良好并与器具接触紧密,卫生器具采用膨胀螺栓固定。管道或附件与卫生器具的陶瓷件连结处,垫以胶皮、油灰等填料。器具放置平稳洁净,器具排水出口承插接头用油灰填充。卫生器具及给水配件的安装中保证镀件完好无损,接口严密,表面洁净,无外露油麻,启闭部分灵活,安装端正。管道试验、清洗及吹扫卫生洁具安装高度如设计无要求时,应符合GB50242-2002的规定。卫生洁具安装的允许偏差和检验方法项次项目允许偏差(11m)检查方法1坐标单独器具10拉线、吊线和尺量检查成排器具52标JWJ单独器具15成排器具103器具水平度2用水平尺和尺量检查4器具垂直度3用吊线和尺量检查卫生器具的安装高度项次卫生洁具名称卫生器具安装高度(mm)备注1污水盆(池)架空式落地式8005002洗涤盆(池)800自
