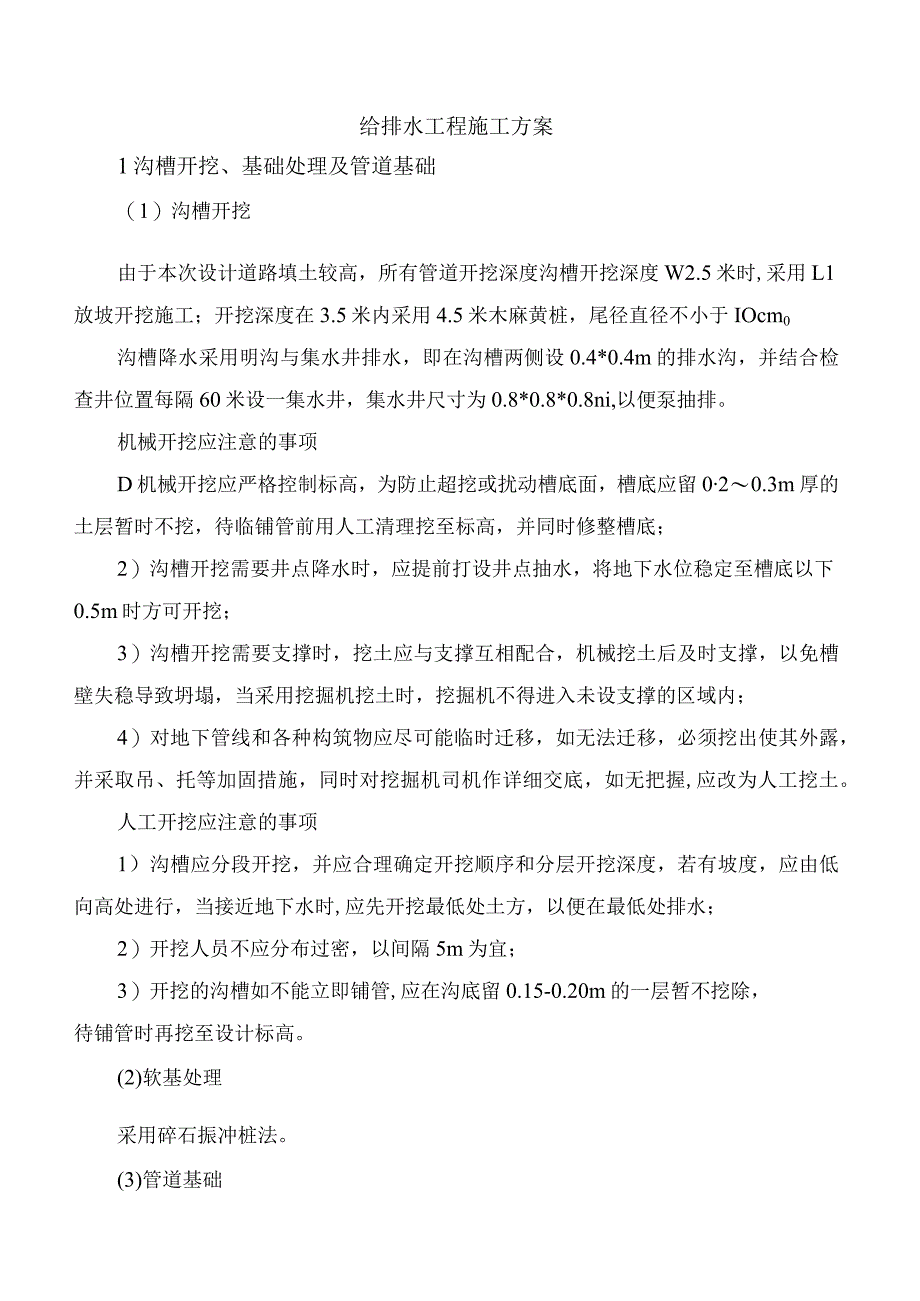

1、给排水工程施工方案1沟槽开挖、基础处理及管道基础（1）沟槽开挖由于本次设计道路填土较高，所有管道开挖深度沟槽开挖深度W2.5米时,采用L1放坡开挖施工；开挖深度在3.5米内采用4.5米木麻黄桩，尾径直径不小于IOcm0沟槽降水采用明沟与集水井排水，即在沟槽两侧设0.4*0.4m的排水沟，并结合检查井位置每隔60米设一集水井，集水井尺寸为0.8*0.8*0.8ni,以便泵抽排。机械开挖应注意的事项D机械开挖应严格控制标高，为防止超挖或扰动槽底面，槽底应留020.3m厚的土层暂时不挖，待临铺管前用人工清理挖至标高，并同时修整槽底；2）沟槽开挖需要井点降水时，应提前打设井点抽水，将地下水位稳定至槽底
2、以下0.5m时方可开挖；3）沟槽开挖需要支撑时，挖土应与支撑互相配合，机械挖土后及时支撑，以免槽壁失稳导致坍塌，当采用挖掘机挖土时，挖掘机不得进入未设支撑的区域内；4）对地下管线和各种构筑物应尽可能临时迁移，如无法迁移，必须挖出使其外露，并采取吊、托等加固措施，同时对挖掘机司机作详细交底，如无把握,应改为人工挖土。人工开挖应注意的事项1）沟槽应分段开挖，并应合理确定开挖顺序和分层开挖深度，若有坡度，应由低向高处进行，当接近地下水时,应先开挖最低处土方，以便在最低处排水；2）开挖人员不应分布过密，以间隔5m为宜；3）开挖的沟槽如不能立即铺管,应在沟底留0.15-0.20m的一层暂不挖除，待铺管时

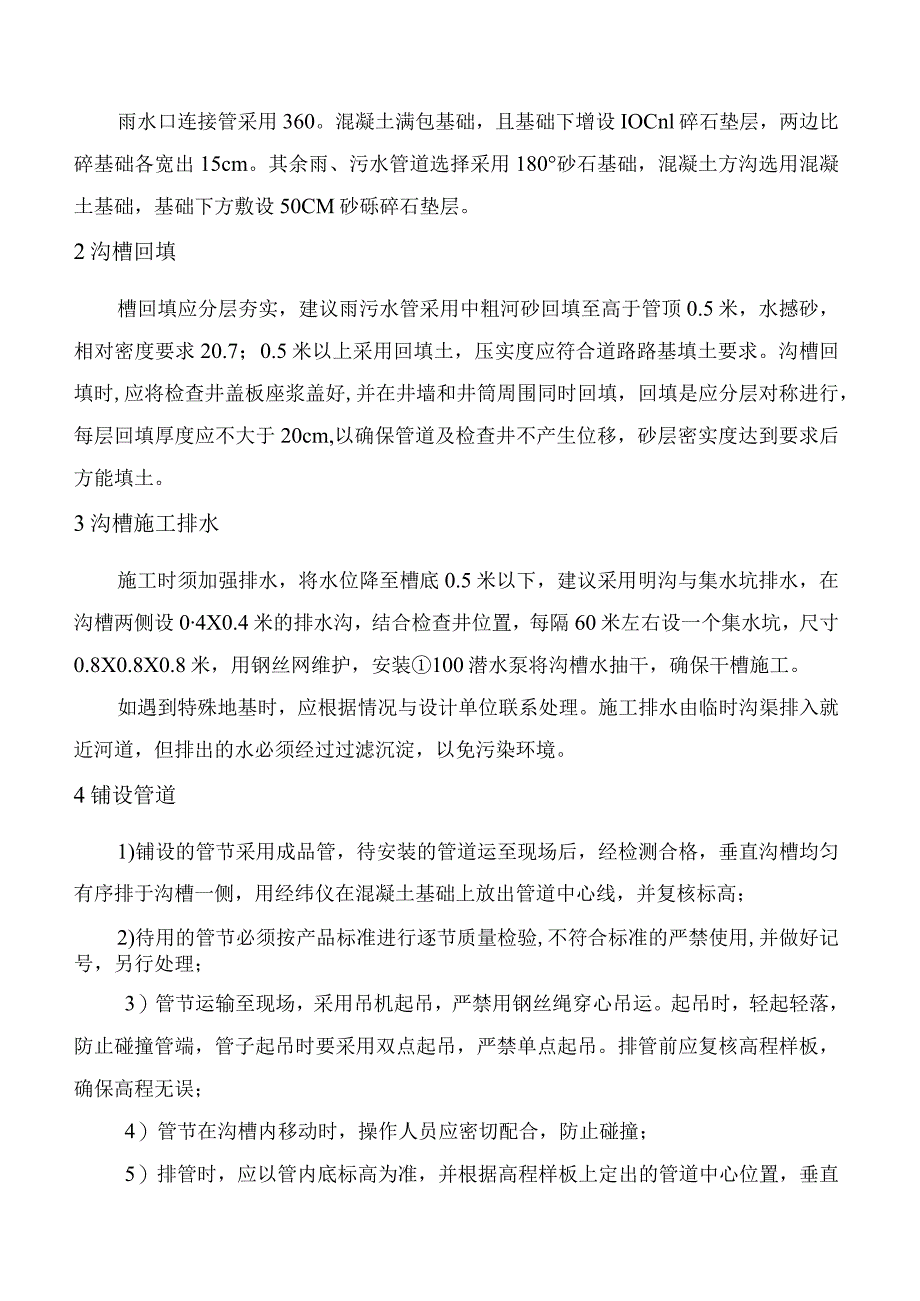

3、再挖至设计标高。(2)软基处理采用碎石振冲桩法。(3)管道基础雨水口连接管采用360。混凝土满包基础，且基础下增设IOCnl碎石垫层，两边比碎基础各宽出15cm。其余雨、污水管道选择采用180砂石基础，混凝土方沟选用混凝土基础，基础下方敷设50CM砂砾碎石垫层。2沟槽回填槽回填应分层夯实，建议雨污水管采用中粗河砂回填至高于管顶0.5米，水撼砂，相对密度要求20.7；0.5米以上采用回填土，压实度应符合道路路基填土要求。沟槽回填时,应将检查井盖板座浆盖好,并在井墙和井筒周围同时回填，回填是应分层对称进行，每层回填厚度应不大于20cm,以确保管道及检查井不产生位移，砂层密实度达到要求后方能填土。3
4、沟槽施工排水施工时须加强排水，将水位降至槽底0.5米以下，建议采用明沟与集水坑排水，在沟槽两侧设04X0.4米的排水沟，结合检查井位置，每隔60米左右设一个集水坑，尺寸0.8X0.8X0.8米，用钢丝网维护，安装100潜水泵将沟槽水抽干，确保干槽施工。如遇到特殊地基时，应根据情况与设计单位联系处理。施工排水由临时沟渠排入就近河道，但排出的水必须经过过滤沉淀，以免污染环境。4铺设管道1)铺设的管节采用成品管，待安装的管道运至现场后，经检测合格，垂直沟槽均匀有序排于沟槽一侧，用经纬仪在混凝土基础上放出管道中心线，并复核标高；2)待用的管节必须按产品标准进行逐节质量检验,不符合标准的严禁使用,并做好

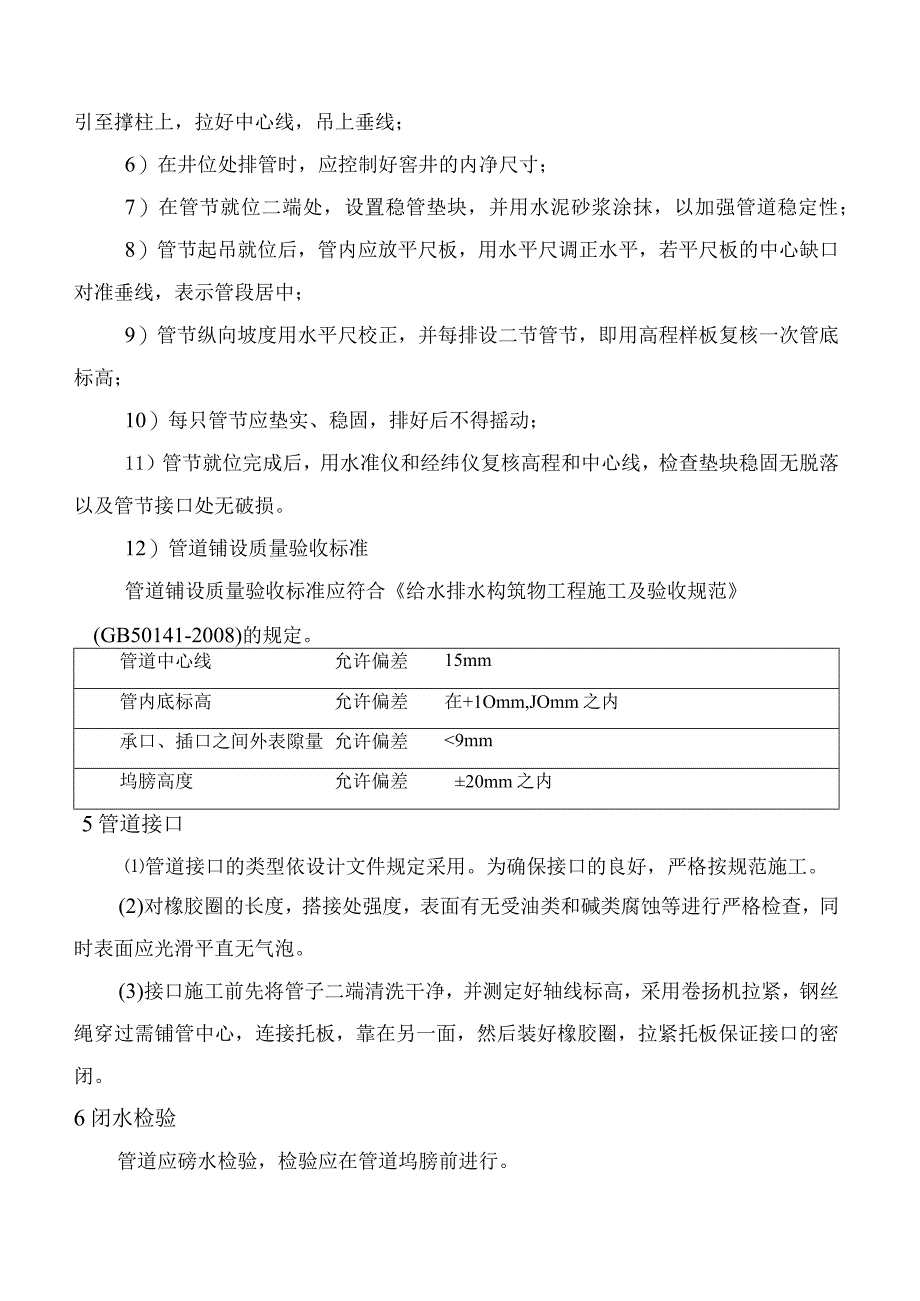

5、记号，另行处理；3）管节运输至现场，采用吊机起吊，严禁用钢丝绳穿心吊运。起吊时，轻起轻落，防止碰撞管端，管子起吊时要采用双点起吊，严禁单点起吊。排管前应复核高程样板，确保高程无误；4）管节在沟槽内移动时，操作人员应密切配合，防止碰撞；5）排管时，应以管内底标高为准，并根据高程样板上定出的管道中心位置，垂直引至撑柱上，拉好中心线，吊上垂线；6）在井位处排管时，应控制好窖井的内净尺寸；7）在管节就位二端处，设置稳管垫块，并用水泥砂浆涂抹，以加强管道稳定性；8）管节起吊就位后，管内应放平尺板，用水平尺调正水平，若平尺板的中心缺口对准垂线，表示管段居中；9）管节纵向坡度用水平尺校正，并每排设二节管节，
6、即用高程样板复核一次管底标高；10）每只管节应垫实、稳固，排好后不得摇动；11）管节就位完成后，用水准仪和经纬仪复核高程和中心线，检查垫块稳固无脱落以及管节接口处无破损。12）管道铺设质量验收标准管道铺设质量验收标准应符合给水排水构筑物工程施工及验收规范(GB50141-2008)的规定。管道中心线允许偏差15mm管内底标高允许偏差在+1Omm,JOmm之内承口、插口之间外表隙量允许偏差9mm坞膀高度允许偏差20mm之内5管道接口管道接口的类型依设计文件规定采用。为确保接口的良好，严格按规范施工。(2)对橡胶圈的长度，搭接处强度，表面有无受油类和碱类腐蚀等进行严格检查，同时表面应光滑平直无气泡
7、。(3)接口施工前先将管子二端清洗干净，并测定好轴线标高，采用卷扬机拉紧，钢丝绳穿过需铺管中心，连接托板，靠在另一面，然后装好橡胶圈，拉紧托板保证接口的密闭。6闭水检验管道应磅水检验，检验应在管道坞膀前进行。(1)磅水前，接缝砂浆或混凝土应达到一定强度，管道内应先灌水24小时,使管道充分浸透，先加水试膀20分钟，观测水位下降值，计算30分钟水位下降平均值。(2)各种管径管道的磅水龙头，应为检验段上游管道内顶以上2米，若检查井口至管顶深度小于2米，则磅水水头高度至窖井为止。7管道坞膀管道混凝土坞膀应在管道磅水(闭水)检验合格后进行，无磅水检验要求的管道应在管道接缝施工完毕后进行。(1)立模前将管壁，基础表面上积存的污泥、杂物清除干净，混凝土基础面层不得有积水，坞膀模板应沿混凝土基础边线垂直支立，坞膀的斜角表面应拍平抹光。(2)坞膀施工的质量要求：坞膀混凝土须捣实，与管壁结合紧密，坚固稳定,混凝土强度不低于设计要求，坞膀高度尺寸要符合要求。
