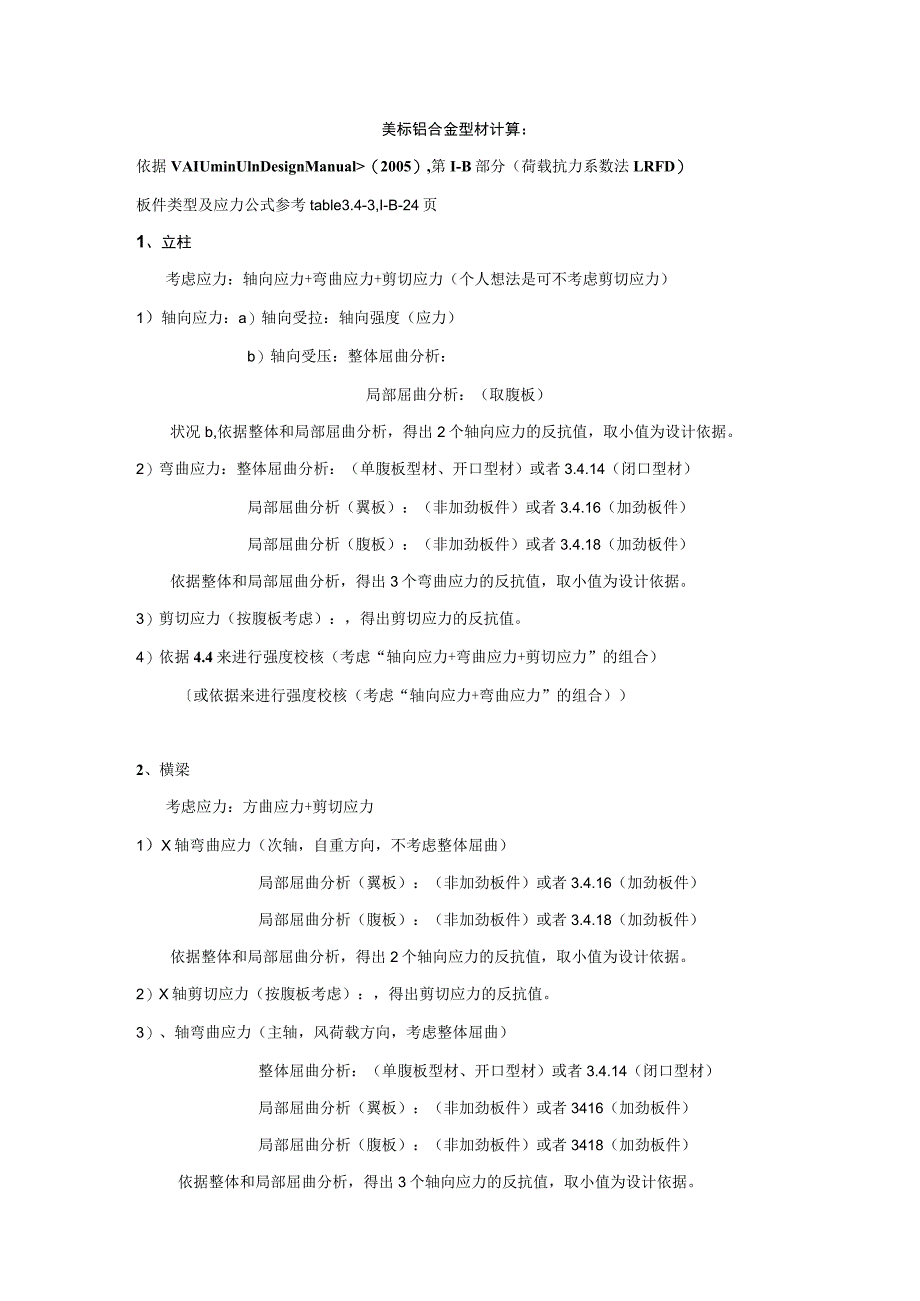

1、美标铝合金型材计算：依据VAIUminUlnDesignManual（2005）,第I-B部分（荷载抗力系数法LRFD）板件类型及应力公式参考table3.4-3,I-B-24页1、立柱考虑应力：轴向应力+弯曲应力+剪切应力（个人想法是可不考虑剪切应力）1）轴向应力：a）轴向受拉：轴向强度（应力）b）轴向受压：整体屈曲分析：局部屈曲分析：（取腹板）状况b,依据整体和局部屈曲分析，得出2个轴向应力的反抗值，取小值为设计依据。2）弯曲应力：整体屈曲分析：（单腹板型材、开口型材）或者3.4.14（闭口型材）局部屈曲分析（翼板）：（非加劲板件）或者3.4.16（加劲板件）局部屈曲分析（腹板）：（非加劲
2、板件）或者3.4.18（加劲板件）依据整体和局部屈曲分析，得出3个弯曲应力的反抗值，取小值为设计依据。3）剪切应力（按腹板考虑）：，得出剪切应力的反抗值。4）依据4.4来进行强度校核（考虑“轴向应力+弯曲应力+剪切应力”的组合）或依据来进行强度校核（考虑“轴向应力+弯曲应力”的组合）2、横梁考虑应力：方曲应力+剪切应力1）X轴弯曲应力（次轴，自重方向，不考虑整体屈曲）局部屈曲分析（翼板）：（非加劲板件）或者3.4.16（加劲板件）局部屈曲分析（腹板）：（非加劲板件）或者3.4.18（加劲板件）依据整体和局部屈曲分析，得出2个轴向应力的反抗值，取小值为设计依据。2）X轴剪切应力（按腹板考虑）：，

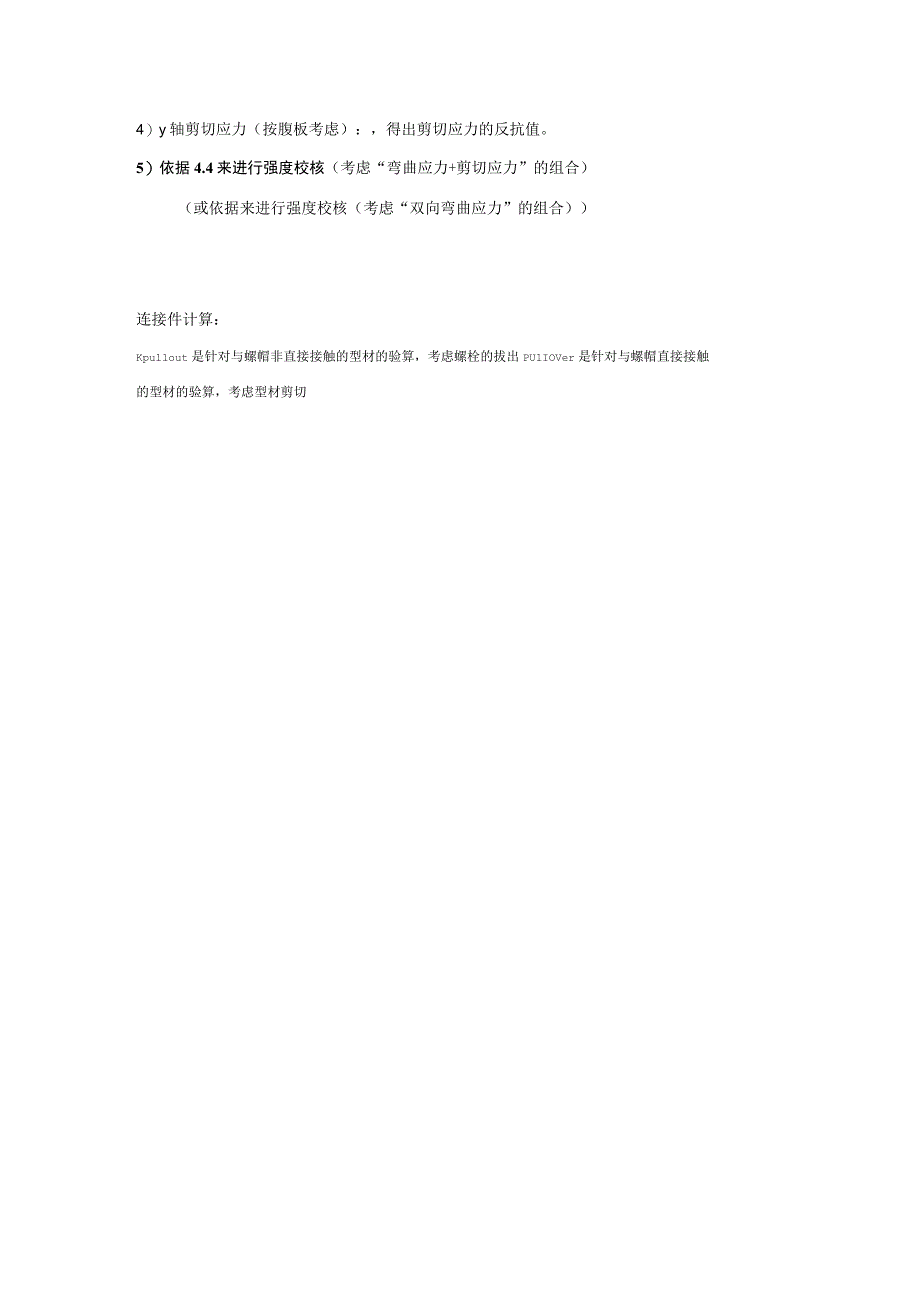

3、得出剪切应力的反抗值。3）、轴弯曲应力（主轴，风荷载方向，考虑整体屈曲）整体屈曲分析：（单腹板型材、开口型材）或者3.4.14（闭口型材）局部屈曲分析（翼板）：（非加劲板件）或者3416（加劲板件）局部屈曲分析（腹板）：（非加劲板件）或者3418（加劲板件）依据整体和局部屈曲分析，得出3个轴向应力的反抗值，取小值为设计依据。4）y轴剪切应力（按腹板考虑）：，得出剪切应力的反抗值。5）依据4.4来进行强度校核（考虑“弯曲应力+剪切应力”的组合）（或依据来进行强度校核（考虑“双向弯曲应力”的组合）连接件计算：Kpullout是针对与螺帽非直接接触的型材的验算，考虑螺栓的拔出PUlIOVer是针对与螺帽直接接触的型材的验算，考虑型材剪切
