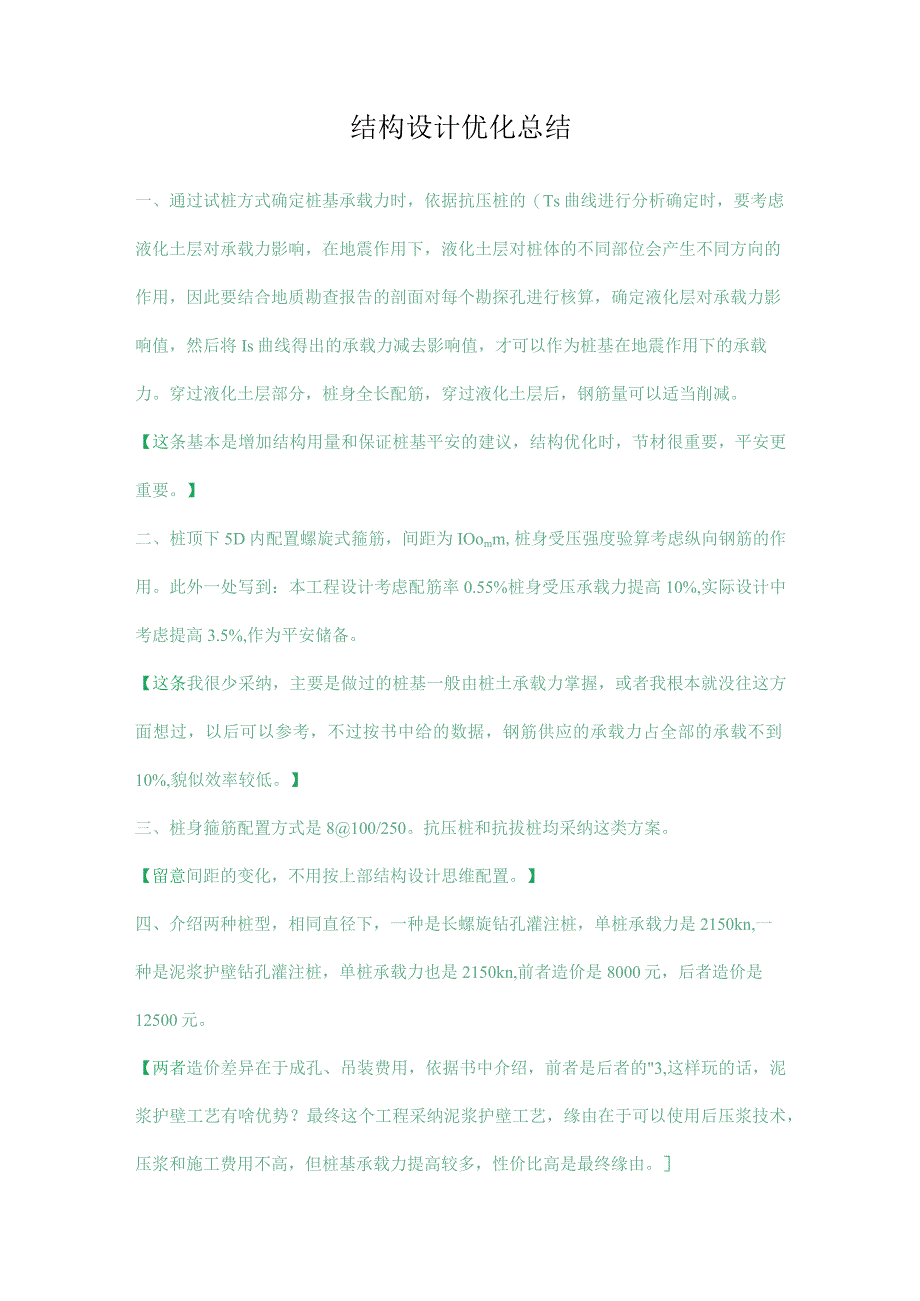

1、结构设计优化总结一、通过试桩方式确定桩基承载力时，依据抗压桩的（Ts曲线进行分析确定时，要考虑液化土层对承载力影响，在地震作用下，液化土层对桩体的不同部位会产生不同方向的作用，因此要结合地质勘查报告的剖面对每个勘探孔进行核算，确定液化层对承载力影响值，然后将Is曲线得出的承载力减去影响值，才可以作为桩基在地震作用下的承载力。穿过液化土层部分，桩身全长配筋，穿过液化土层后，钢筋量可以适当削减。【这条基本是增加结构用量和保证桩基平安的建议，结构优化时，节材很重要，平安更重要。】二、桩顶下5D内配置螺旋式箍筋，间距为IOomm,桩身受压强度验算考虑纵向钢筋的作用。此外一处写到：本工程设计考虑配筋率0
2、.55%桩身受压承载力提高10%,实际设计中考虑提高3.5%,作为平安储备。【这条我很少采纳，主要是做过的桩基一般由桩土承载力掌握，或者我根本就没往这方面想过，以后可以参考，不过按书中给的数据，钢筋供应的承载力占全部的承载不到10%,貌似效率较低。】三、桩身箍筋配置方式是8100/250。抗压桩和抗拔桩均采纳这类方案。【留意间距的变化，不用按上部结构设计思维配置。】四、介绍两种桩型，相同直径下，一种是长螺旋钻孔灌注桩，单桩承载力是2150kn,一种是泥浆护壁钻孔灌注桩，单桩承载力也是2150kn,前者造价是8000元，后者造价是12500元。【两者造价差异在于成孔、吊装费用，依据书中介绍，前者

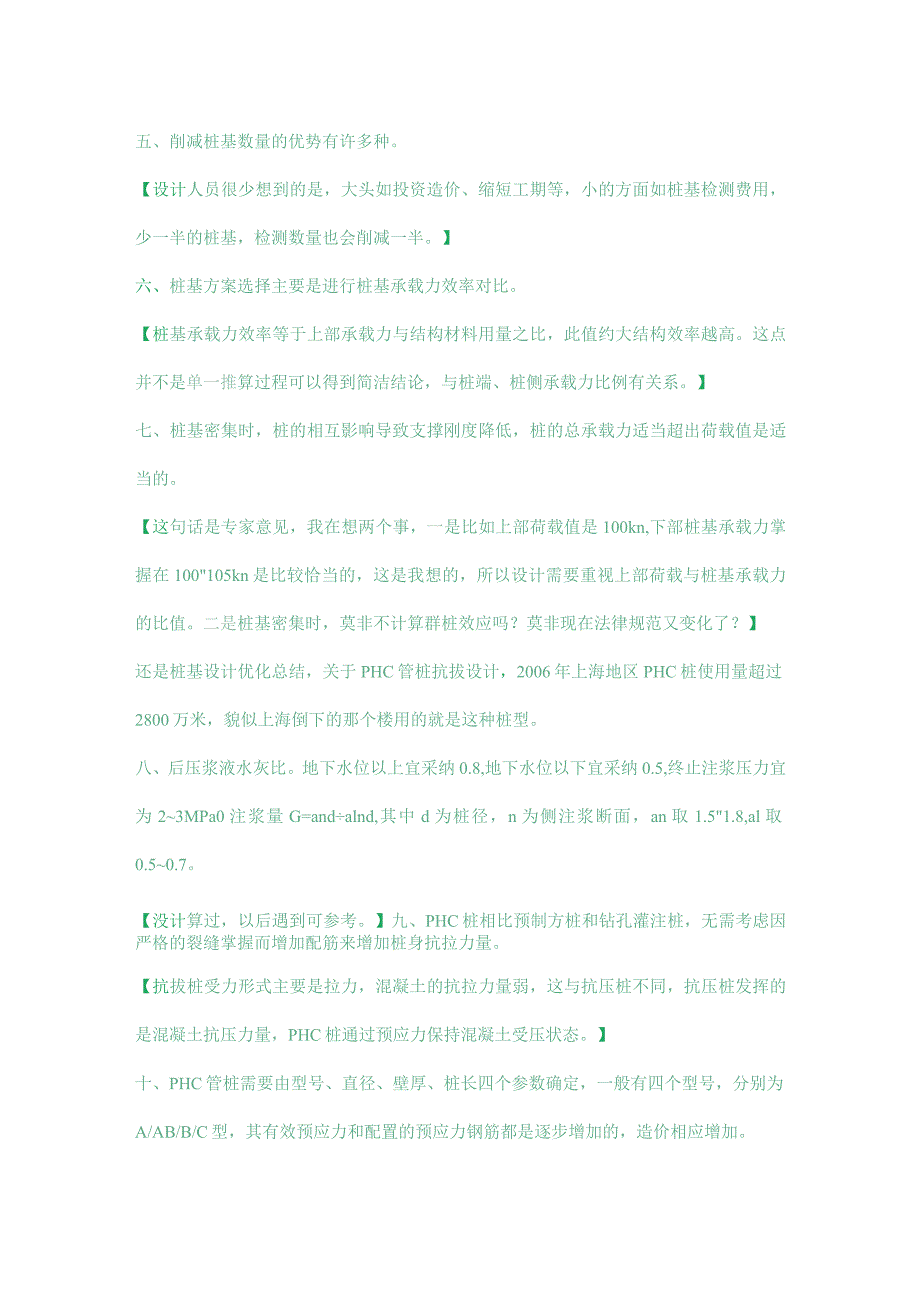

3、是后者的3,这样玩的话，泥浆护壁工艺有啥优势？最终这个工程采纳泥浆护壁工艺，缘由在于可以使用后压浆技术，压浆和施工费用不高，但桩基承载力提高较多，性价比高是最终缘由。五、削减桩基数量的优势有许多种。【设计人员很少想到的是，大头如投资造价、缩短工期等，小的方面如桩基检测费用，少一半的桩基，检测数量也会削减一半。】六、桩基方案选择主要是进行桩基承载力效率对比。【桩基承载力效率等于上部承载力与结构材料用量之比，此值约大结构效率越高。这点并不是单一推算过程可以得到简洁结论，与桩端、桩侧承载力比例有关系。】七、桩基密集时，桩的相互影响导致支撑刚度降低，桩的总承载力适当超出荷载值是适当的。【这句话是专家意
4、见，我在想两个事，一是比如上部荷载值是100kn,下部桩基承载力掌握在100105kn是比较恰当的，这是我想的，所以设计需要重视上部荷载与桩基承载力的比值。二是桩基密集时，莫非不计算群桩效应吗？莫非现在法律规范又变化了？】还是桩基设计优化总结，关于PHC管桩抗拔设计，2006年上海地区PHC桩使用量超过2800万米，貌似上海倒下的那个楼用的就是这种桩型。八、后压浆液水灰比。地下水位以上宜采纳0.8,地下水位以下宜采纳0.5,终止注浆压力宜为23MPa0注浆量G=andalnd,其中d为桩径，n为侧注浆断面，an取1.51.8,al取0.50.7。【没计算过，以后遇到可参考。】九、PHC桩相比预

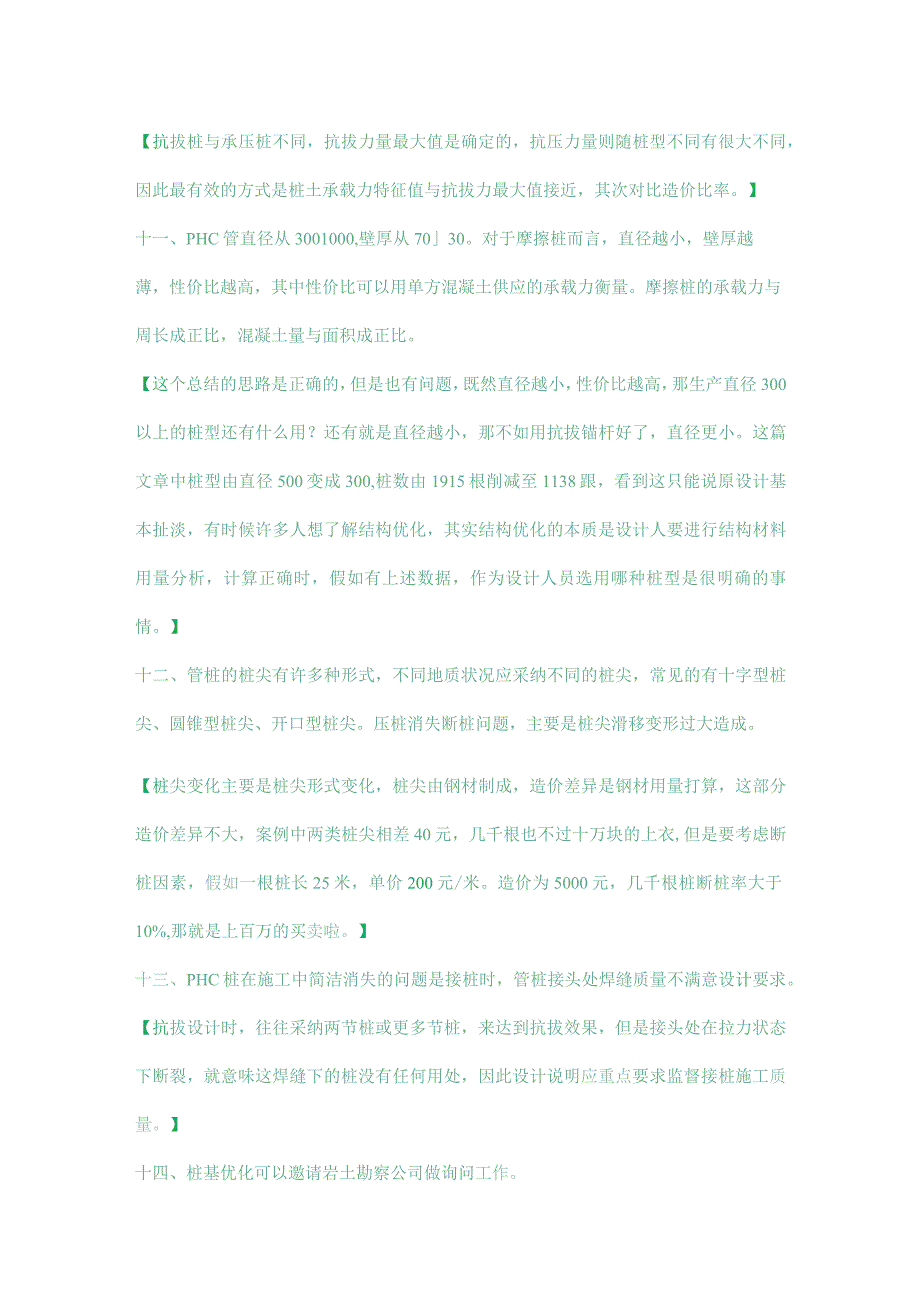

5、制方桩和钻孔灌注桩，无需考虑因严格的裂缝掌握而增加配筋来增加桩身抗拉力量。【抗拔桩受力形式主要是拉力，混凝土的抗拉力量弱，这与抗压桩不同，抗压桩发挥的是混凝土抗压力量，PHC桩通过预应力保持混凝土受压状态。】十、PHC管桩需要由型号、直径、壁厚、桩长四个参数确定，一般有四个型号，分别为A/AB/B/C型，其有效预应力和配置的预应力钢筋都是逐步增加的，造价相应增加。【抗拔桩与承压桩不同，抗拔力量最大值是确定的，抗压力量则随桩型不同有很大不同，因此最有效的方式是桩土承载力特征值与抗拔力最大值接近，其次对比造价比率。】十一、PHC管直径从3001000,壁厚从7030。对于摩擦桩而言，直径越小，壁厚
6、越薄，性价比越高，其中性价比可以用单方混凝土供应的承载力衡量。摩擦桩的承载力与周长成正比，混凝土量与面积成正比。【这个总结的思路是正确的，但是也有问题，既然直径越小，性价比越高，那生产直径300以上的桩型还有什么用？还有就是直径越小，那不如用抗拔锚杆好了，直径更小。这篇文章中桩型由直径500变成300,桩数由1915根削减至1138跟，看到这只能说原设计基本扯淡，有时候许多人想了解结构优化，其实结构优化的本质是设计人要进行结构材料用量分析，计算正确时，假如有上述数据，作为设计人员选用哪种桩型是很明确的事情。】十二、管桩的桩尖有许多种形式，不同地质状况应采纳不同的桩尖，常见的有十字型桩尖、圆锥型
7、桩尖、开口型桩尖。压桩消失断桩问题，主要是桩尖滑移变形过大造成。【桩尖变化主要是桩尖形式变化，桩尖由钢材制成，造价差异是钢材用量打算，这部分造价差异不大，案例中两类桩尖相差40元，几千根也不过十万块的上衣,但是要考虑断桩因素，假如一根桩长25米，单价200元/米。造价为5000元，几千根桩断桩率大于10%,那就是上百万的买卖啦。】十三、PHC桩在施工中简洁消失的问题是接桩时，管桩接头处焊缝质量不满意设计要求。【抗拔设计时，往往采纳两节桩或更多节桩，来达到抗拔效果，但是接头处在拉力状态下断裂，就意味这焊缝下的桩没有任何用处，因此设计说明应重点要求监督接桩施工质量。】十四、桩基优化可以邀请岩土勘察
8、公司做询问工作。【结构工程师的特长在于结构分析，岩土工程师的长度在于岩土分析。地勘报告中的数据也是阅历数据，许多系数是可以转变的，假如抗拔承载力系数提高15%,在理论上分析，不用做更多工作，桩基数量就可以削减15%,这比结构工程师想破脑袋要简洁的多。】十五、桩本身的设计参数没有达到设计要求。【这话挺拗口，实际意思是你设计需要100马力的跑车，结果人家给你拉来一台70马力的娘炮车。怎么办？这事基本属于以暴制暴的方法解决，砸开一个管子看看里面的材料是否正确。】十六、沉桩的挤土效应及引起的超孔隙水压力不行忽视。【这个在设计说明中常常写，就是后面打桩会影响前面的桩的垂直度，貌似一般解决的方法是采纳合理
9、的沉桩设施和沉桩方式，掌握沉桩速率，合理支配沉桩流井字梁楼盖与单向板楼盖技术经济指标分析关于这两类楼盖的比较，我或许在工作五六年的时候进行过思索，结构工程师很简洁掉进技术范凑里,而忽视经济性的思索，这是设计思索习惯的两个延展方面。一、井字梁楼盖有许多优点，如楼盖刚度大、受力传力匀称，梁板受力合理，梁下整齐美观。【假如说一类事物是美妙的，你会发觉全部的结构形式都是很合理的东西，这就像你的伴侣说介绍个美女，说得天花乱坠你信任了，结局往往很伤感。这篇文章后来提到，甲方常常要求将井字梁楼盖设计图纸改成单向板楼盖，主要理由是井字梁楼盖不经济。】二、通过技术经济分析，方形柱网的两种楼盖的主体结构形式、混凝
10、土消耗量基本相同，楼板钢筋耗量相同，而梁的耗钢量相差很大，以原文设计条件相比，井字梁结构单位平方米钢筋用量多IOkgo此外模板工程量多于单向板楼盖，导致施工成本增加，施工周期延长。【我以为对比者会下结论说井字梁楼盖不够经济,但文章接着说，随着柱网增大,楼面允许荷载增大，地震烈度提高，井字梁的优越性会足部体现出来。说了半天还是没有啥结论，关于这个我是持怀疑态度的，比如柱网跨度小的时候，设计更倾向于用板承载，板实际上是密集肋组成的，而柱网放大，在静力计算原则下只不过是数值变化而已，梁的弯矩变化是一样的。所以还是要进行方案对比,看设计倾向性在哪里。】三、两个方案单方数据如下：井字梁楼盖板13.01+
11、梁46.37+柱4.36=63.74kg单向梁楼盖板13.62+梁36.44+柱5.12=55.18kg【这个数据的确定值并不重要，但是假如对结构优化比较敏感的人，应当从这个数据中看出点问题和设计思路，我的感觉至少在板的方面，井字梁的优势没有任何发挥。】四、另一个工程钢筋指标有了变化：井字梁楼盖板14.33+梁43.14+柱4.53=62.OOkg单向梁楼盖板7.69+梁33.72+柱4.53=45.94kg【这个工程的数据对比更加有倾向性，假如以这个数据进行研讨，双向板是没有任何优势的，钢筋都去哪了？】五、貌似单向板图面清楚些。【井字梁楼盖和单向板楼盖都是很好的楼盖形式,各自都有优势，从我个
12、人阅历,更倾向于单向板楼盖.，其优势在于单向的优势，假如发挥特长必定优于井字梁楼盖。井字楼盖设计的困难实际是许多人将井字受力体系由于边柱刚度影响变成主次梁楼盖，这就不是发挥井字梁的优势。】地下车库结构优化设计关于这方面，书里有几篇文章都在谈，总体思路是压缩地下室层高，但是很少谈为什么要压缩层高，其实最主要的缘由跟高层一样，越高造价越高，挖土钻孔也是如此。一、依据建筑平面方案布置状况，结合给排水、电气、通风、空调等各专业的设计要求，将全部设施房间布置在地下室建筑平面的左上角。【结构优化假如只在结构自身上做文章，其活动的余地可能很有限，由于方案在大层面上打算造价，这就好比16米柱网在或许率上成本是
13、高于8米柱网的，所以结构优化要从大的方面去打算战略,在细节方面打算战术，结构造价确定无敌。这篇文章所做的事情就是说服各专业以节材的思路去做设计，将设施机房放在一个角落，削减设施管线长度及占用层高的范围，既是为结构优化制造条件，也为各专业供应解决思路，这往往不是结构工程师爱做的事情，平面怎么布局，就怎么做结构，优化是很难的。这样说起来很简洁，但是需要结构工程师对其它专业的设计有所了解，否者你是调动不了其它专业的思路。】二、机械车库楼层的下移引起底板恒荷载的增加，对底板抗浮验算有利。【从数据上分析，机械车库的恒荷载并不会带来确定性有利影响，但是这个思路的确提示结构工程师要把各种荷载因素考虑在设计中
14、，数值虽小，但是对于大面积计算影响可能会超出我们的预想，这点赞扬！但是也有隐患，即机械车库有使用寿命问题，设施更换时会削减恒荷载分布，这点需要留意。】三、车库部分柱网为6.2X9.O米，楼层层高为3.1米，层高组成如下：层高3.1米，建筑面层0.1米，建筑净高2.1米，设施管线0.4米，结构高度05米。【记住这组数据，对于结构工程师做优化方案就会有明确的参考目标，稍有疑问的是建筑净高,我的印象里应当是2.2米，明显这个设计将局部空间充分采用，而设施专业一般不太喜爱04米的紧急尺度，结构高度也不太爽，6.2米可以解决，9.0米则需要一些解决方法，否者很头疼。】四、为选择合理的楼面结构形式，设计前
15、对三种不同的楼面形式通过有限元分析进行配筋比较。【我从工作起始，画过许多种楼盖，这三种方案我做过两种，第三种没有用过，许多时候我们会觉得我们我们走了很远，实际只是自我设限。这三种方案从大的概念讲都是托板结构，一是平板十柱帽，二是平板+托板，三是加厚柱上板带。从这三种方案可以看，无梁楼盖可以有许多变化形式，主要是转变支座刚度变化，从而影响跨中弯矩，有限元分析可以细致模拟受力状况，在概念设计指导下可以得到细致结果。文章最终选择的不是钢筋用量最少的方案，而是钢筋管理更便于施工的方案，所以结构优化并不是纯粹地省钢筋。但是我还是有一点疑问，原文似乎是以弹性分析结果进行配筋，在满荷载状况下，裂缝是否会对托
16、板刚度有影响，这个担忧也可能多余，究竟板厚200mm,与法律规范推举1/45相符，值得后面模拟学习一下。】五、第三个方案落选的缘由没有交代。【我的理解是荷载问题，采纳较厚柱上板带，意味着大面积增加恒载载值，相比薄板部分，增加约33%的恒荷载，薄板部分只占柱网间1/4,配筋量自然多，这与最终方案厚板只占柱网间1/4没法相比。】楼盖结构方案选择都是大跨度楼盖方案，跨度均超过12米，其实认真琢磨，楼盖钢筋用量是比较多，不过许多时候设计人的关注点是不会放在楼盖上，认为楼盖的变化余地不大，但是楼盖与统计面积基本全都，单方节材量就是全部面积的平均节省量。一、12.6X12.6米屋面楼盖三种方案对比，一是厚板方案，板厚35Omnb每平米用钢量39.84公斤，楼盖自重1493kN0二是梁板方案，板厚150mm,每隔2.1米布置
