《聚苯硫醚PPSCF碳纤填充改性.docx》由会员分享，可在线阅读，更多相关《聚苯硫醚PPSCF碳纤填充改性.docx（3页珍藏版）》请在第壹文秘上搜索。
1、聚苯硫酸PPS/CF碳纤填充改性聚苯硫酸虽然具有许多的优异特点，但也存在着一些不足。例如，聚苯硫酸虽然机械性能优异，但韧性较差，冲击强度不高；PPS无定形部分的玻璃化转变温度只有8590C,制品在温度超过90的状况下长期使用易产生蠕变而使力学性能降低；成本高、价格昂贵也是其不足之处。由于PPS这些自身的不足，纯PPS制品很少，一般都要对PPS进行改性后才最终投入使用。目前针对聚苯硫醛的改性主要有化学结构改性和物理改性两种方法。化学结构改性是在PPS分子链中引入改性单体，转变PPS的分子链结构，这种化学改性成本高，技术难度也相当大，工业化实施困难,而物理改性中的填充改性和共混改性，由于操作简洁、

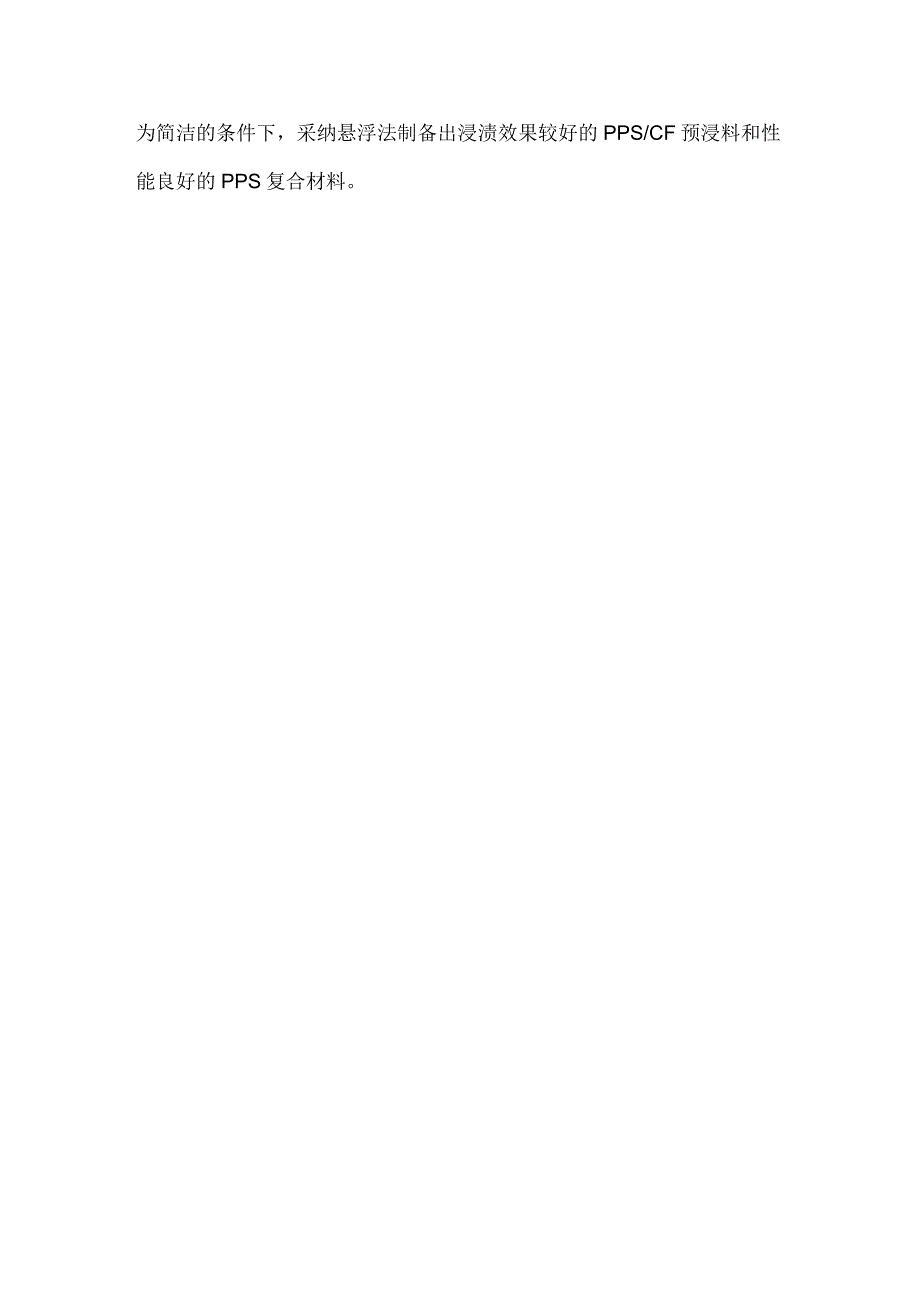

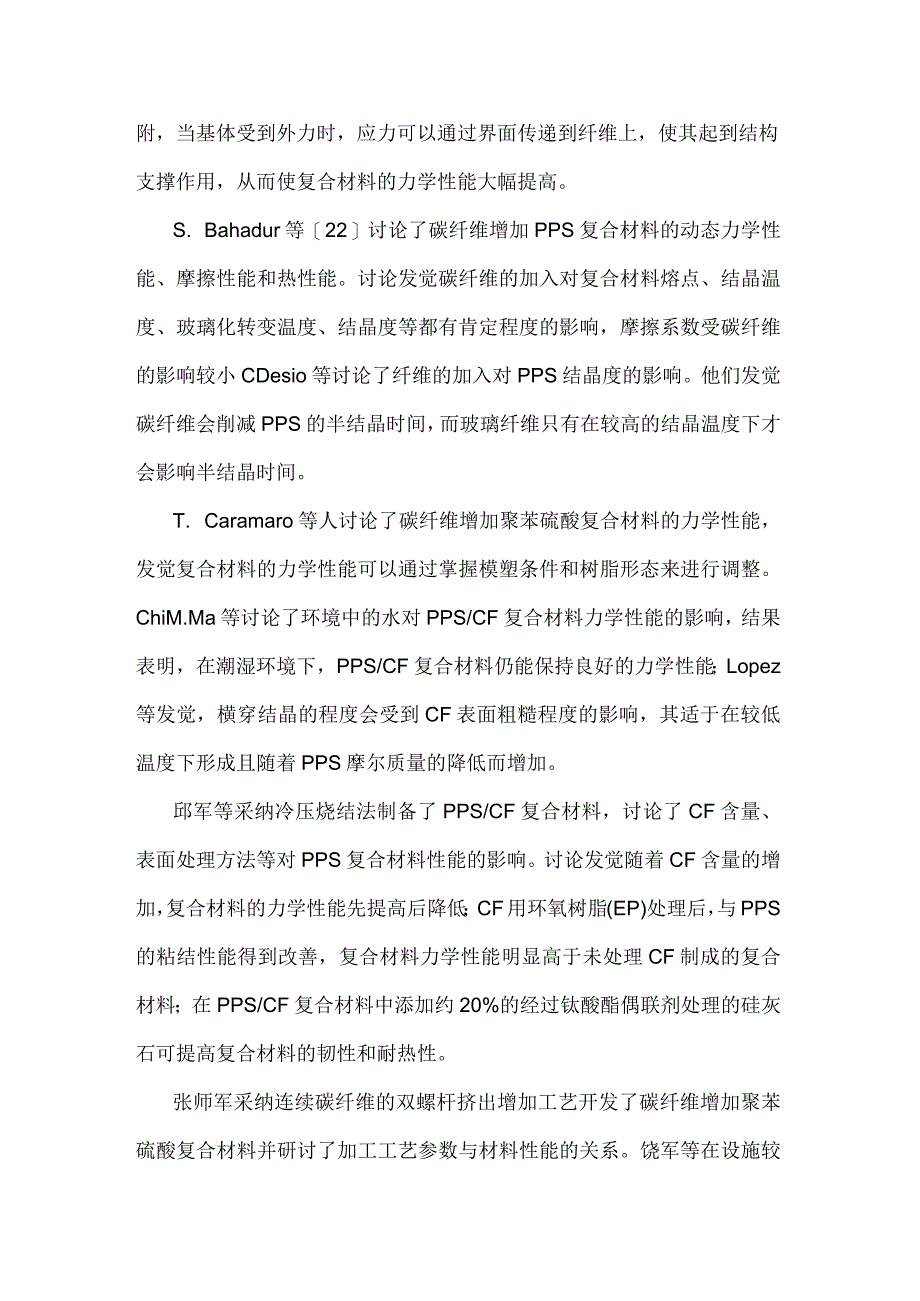

2、成本低廉，改性效果显著，成为PPS改性最主要的方法。将聚苯硫酸与各种高模量的纤维如玻璃纤维(GF)、碳纤维(CF)、芳纶纤维等复合，可以提高其刚度、强度、耐热性等。加入到PPS基体中的纤维，可作为成核剂，使PPS分子链在纤维的表面结晶，这种现象称为横穿结晶现象。横穿晶可以在PPS与纤维之间的界面形成较强的界面粘附，当基体受到外力时，应力可以通过界面传递到纤维上，使其起到结构支撑作用，从而使复合材料的力学性能大幅提高。S. Bahadur等22讨论了碳纤维增加PPS复合材料的动态力学性能、摩擦性能和热性能。讨论发觉碳纤维的加入对复合材料熔点、结晶温度、玻璃化转变温度、结晶度等都有肯定程度的影响，
3、摩擦系数受碳纤维的影响较小CDesio等讨论了纤维的加入对PPS结晶度的影响。他们发觉碳纤维会削减PPS的半结晶时间，而玻璃纤维只有在较高的结晶温度下才会影响半结晶时间。T. Caramaro等人讨论了碳纤维增加聚苯硫酸复合材料的力学性能，发觉复合材料的力学性能可以通过掌握模塑条件和树脂形态来进行调整。ChiM.Ma等讨论了环境中的水对PPS/CF复合材料力学性能的影响，结果表明，在潮湿环境下，PPS/CF复合材料仍能保持良好的力学性能；Lopez等发觉，横穿结晶的程度会受到CF表面粗糙程度的影响，其适于在较低温度下形成且随着PPS摩尔质量的降低而增加。邱军等采纳冷压烧结法制备了PPS/CF复合材料，讨论了CF含量、表面处理方法等对PPS复合材料性能的影响。讨论发觉随着CF含量的增加，复合材料的力学性能先提高后降低；CF用环氧树脂(EP)处理后，与PPS的粘结性能得到改善，复合材料力学性能明显高于未处理CF制成的复合材料；在PPS/CF复合材料中添加约20%的经过钛酸酯偶联剂处理的硅灰石可提高复合材料的韧性和耐热性。张师军采纳连续碳纤维的双螺杆挤出增加工艺开发了碳纤维增加聚苯硫酸复合材料并研讨了加工工艺参数与材料性能的关系。饶军等在设施较为简洁的条件下，采纳悬浮法制备出浸渍效果较好的PPS/CF预浸料和性能良好的PPS复合材料。
