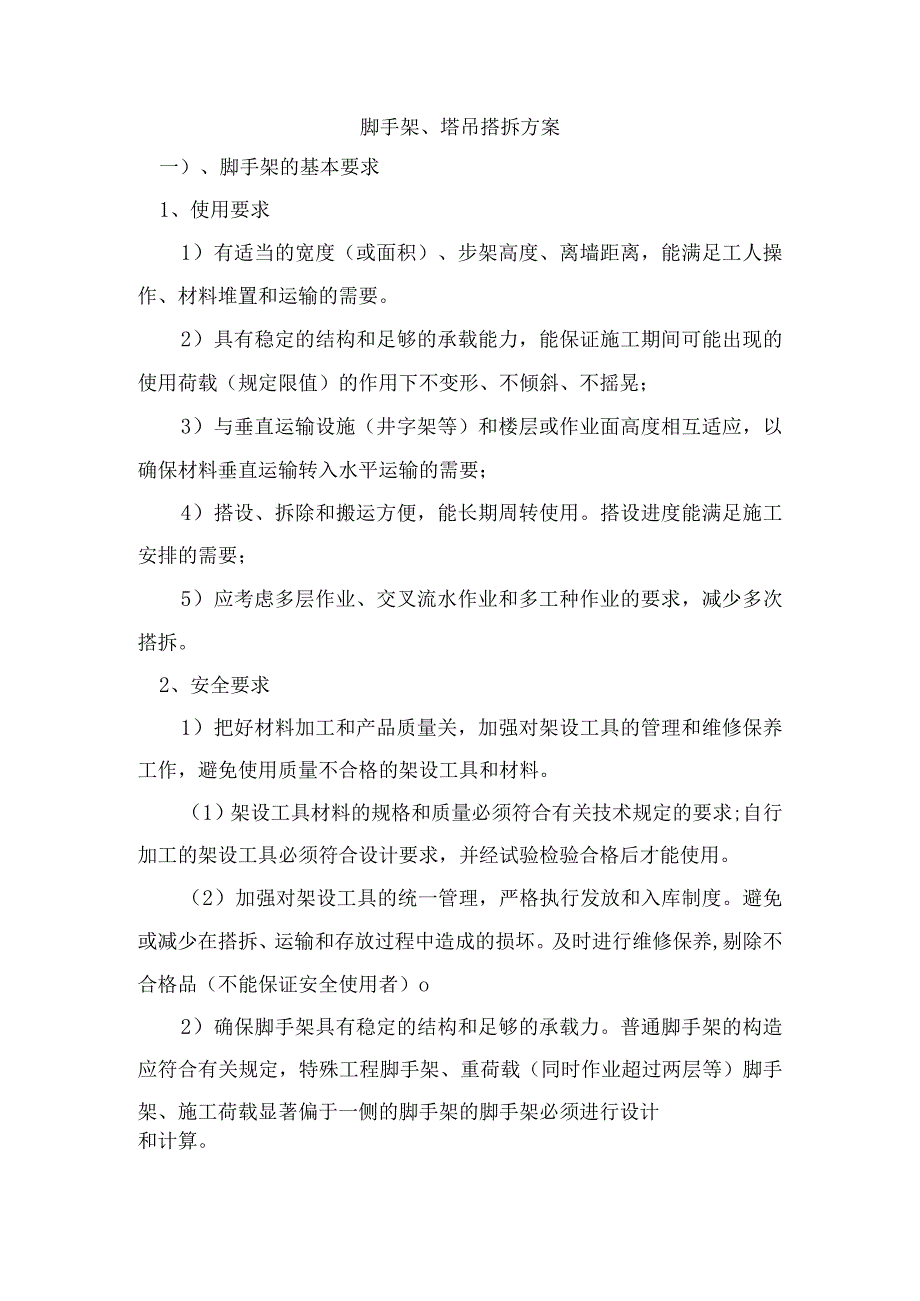

1、脚手架、塔吊搭拆方案一)、脚手架的基本要求1、使用要求1)有适当的宽度(或面积)、步架高度、离墙距离,能满足工人操作、材料堆置和运输的需要。2)具有稳定的结构和足够的承载能力,能保证施工期间可能出现的使用荷载(规定限值)的作用下不变形、不倾斜、不摇晃;3)与垂直运输设施(井字架等)和楼层或作业面高度相互适应,以确保材料垂直运输转入水平运输的需要;4)搭设、拆除和搬运方便,能长期周转使用。搭设进度能满足施工安排的需要;5)应考虑多层作业、交叉流水作业和多工种作业的要求,减少多次搭拆。2、安全要求1)把好材料加工和产品质量关,加强对架设工具的管理和维修保养工作,避免使用质量不合格的架设工具和材料。

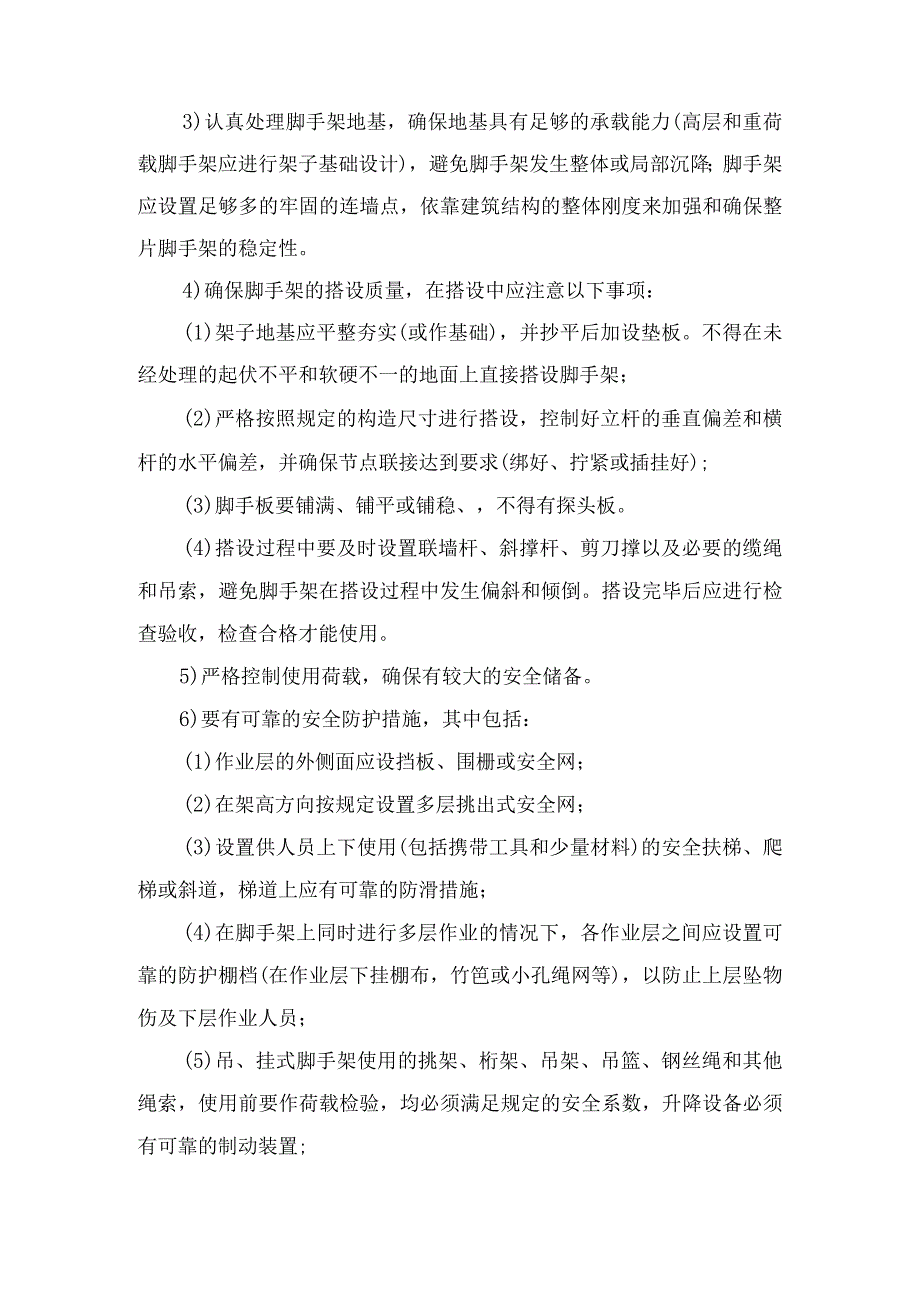

2、(1)架设工具材料的规格和质量必须符合有关技术规定的要求;自行加工的架设工具必须符合设计要求,并经试验检验合格后才能使用。(2)加强对架设工具的统一管理,严格执行发放和入库制度。避免或减少在搭拆、运输和存放过程中造成的损坏。及时进行维修保养,剔除不合格品(不能保证安全使用者)o2)确保脚手架具有稳定的结构和足够的承载力。普通脚手架的构造应符合有关规定,特殊工程脚手架、重荷载(同时作业超过两层等)脚手架、施工荷载显著偏于一侧的脚手架的脚手架必须进行设计和计算。3)认真处理脚手架地基,确保地基具有足够的承载能力(高层和重荷载脚手架应进行架子基础设计),避免脚手架发生整体或局部沉降;脚手架应设置足够

3、多的牢固的连墙点,依靠建筑结构的整体刚度来加强和确保整片脚手架的稳定性。4)确保脚手架的搭设质量,在搭设中应注意以下事项:(1)架子地基应平整夯实(或作基础),并抄平后加设垫板。不得在未经处理的起伏不平和软硬不一的地面上直接搭设脚手架;(2)严格按照规定的构造尺寸进行搭设,控制好立杆的垂直偏差和横杆的水平偏差,并确保节点联接达到要求(绑好、拧紧或插挂好);(3)脚手板要铺满、铺平或铺稳、,不得有探头板。(4)搭设过程中要及时设置联墙杆、斜撑杆、剪刀撑以及必要的缆绳和吊索,避免脚手架在搭设过程中发生偏斜和倾倒。搭设完毕后应进行检查验收,检查合格才能使用。5)严格控制使用荷载,确保有较大的安全储备

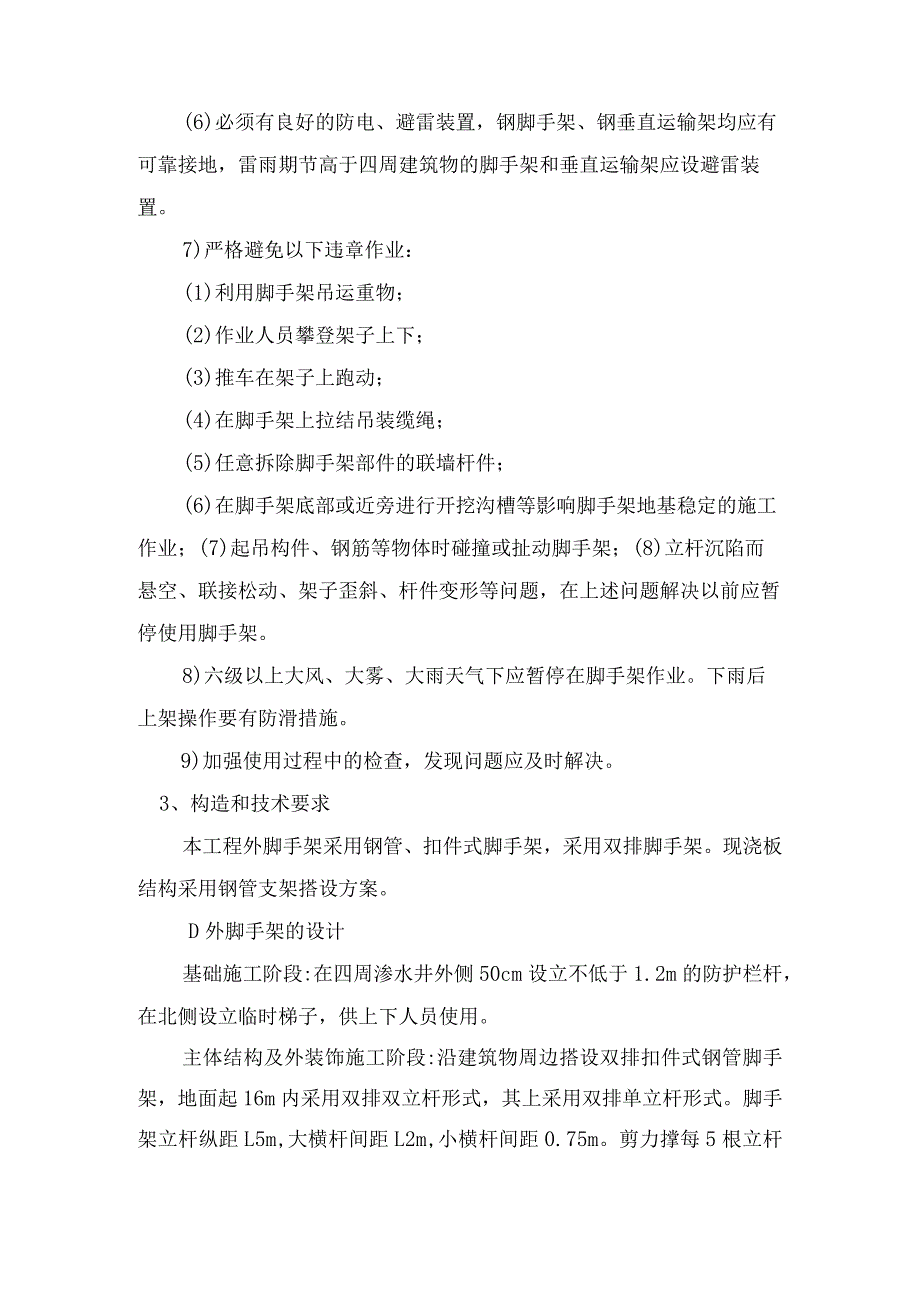

4、。6)要有可靠的安全防护措施,其中包括:(1)作业层的外侧面应设挡板、围栅或安全网;(2)在架高方向按规定设置多层挑出式安全网;(3)设置供人员上下使用(包括携带工具和少量材料)的安全扶梯、爬梯或斜道,梯道上应有可靠的防滑措施;(4)在脚手架上同时进行多层作业的情况下,各作业层之间应设置可靠的防护棚档(在作业层下挂棚布,竹笆或小孔绳网等),以防止上层坠物伤及下层作业人员;(5)吊、挂式脚手架使用的挑架、桁架、吊架、吊篮、钢丝绳和其他绳索,使用前要作荷载检验,均必须满足规定的安全系数,升降设备必须有可靠的制动装置;(6)必须有良好的防电、避雷装置,钢脚手架、钢垂直运输架均应有可靠接地,雷雨期节高

5、于四周建筑物的脚手架和垂直运输架应设避雷装置。7)严格避免以下违章作业:(1)利用脚手架吊运重物;(2)作业人员攀登架子上下;(3)推车在架子上跑动;(4)在脚手架上拉结吊装缆绳;(5)任意拆除脚手架部件的联墙杆件;(6)在脚手架底部或近旁进行开挖沟槽等影响脚手架地基稳定的施工作业;(7)起吊构件、钢筋等物体时碰撞或扯动脚手架;(8)立杆沉陷而悬空、联接松动、架子歪斜、杆件变形等问题,在上述问题解决以前应暂停使用脚手架。8)六级以上大风、大雾、大雨天气下应暂停在脚手架作业。下雨后上架操作要有防滑措施。9)加强使用过程中的检查,发现问题应及时解决。3、构造和技术要求本工程外脚手架采用钢管、扣件式

6、脚手架,采用双排脚手架。现浇板结构采用钢管支架搭设方案。D外脚手架的设计基础施工阶段:在四周渗水井外侧50cm设立不低于1.2m的防护栏杆,在北侧设立临时梯子,供上下人员使用。主体结构及外装饰施工阶段:沿建筑物周边搭设双排扣件式钢管脚手架,地面起16m内采用双排双立杆形式,其上采用双排单立杆形式。脚手架立杆纵距L5m,大横杆间距L2m,小横杆间距0.75m。剪力撑每5根立杆设置一道,倾角为45-60oo脚手架与柱刚性连接,采用双杆箍柱式横向拉结,逢柱必抱。在6、8层两次卸荷。所有立杆底下垫50mm厚通长脚手板,素土夯实密实度达到设计要求。脚手架外立杆内侧挂密目式安全网封严,架子顶部高出屋面最高

7、处12mO2)外脚手架构造要点如下:落地脚手架搭设的工艺流程为:场地平整、夯实一基础承载实验、配备定位设置通长脚手板、钢底座f纵向扫地杆f立杆一横向扫地杆一小横杆一大横杆(搁栅)一剪力撑一连墙杆一铺脚手板一扎防护栏杆一扎安全网。(1)立杆:横距为l2m;纵距为L5m。相邻立杆的接头位置应错开布置在不同的步距内,与相近大横杆的距离不宜大于步距的三分之-O立杆与横杆必须用直角扣件扣紧(大横杆对立杆起约束作用,对确保立杆承载能力的关系很大,不得隔步设置或遗漏。当采用双立杆时,必须都用扣件与同一根大横杆扣紧,不得只扣紧1根,以避免其计算长度成倍增加。(2)大横杆:步距为L8M。上下横杆的接长位置应错开

8、布置在不同的立杆纵距中,与相近立杆的距离不大于纵距的三分之一。同一排大横杆的水平偏差不大于该片脚手架总长度的1/300,且不大于5CM。相邻步架的大横杆应错开布置在立杆的里侧和外侧,以减少立杆偏心受载情况。(3)小横杆:贴近立杆布置(对于双立杆,则设于双立杆之间),搭于大横杆之上并用直角扣件扣紧。在相邻立杆之间根据要求加设1根和2根。在任何情况下,均不得拆除贴近立杆的小横杆。(4)剪刀撑:本工程长度较长,故沿脚手架两端和转角处起,每79根立杆设一道,且每片架子不少于三道。剪刀撑应沿架高连续布置,在相邻两排剪刀撑之间,每隔IOM高加设一组长剪刀撑.剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆或大横

9、杆扣紧外,在其中间应增加24个扣结点。(5)连墙杆:每层都要设置,垂直距离不大于4M。连墙杆一般应设置在梁或楼板附近等具有较好抗水平作用的结构部位,其水平距离为5M,即34根立杆设1点。(6)水平斜拉杆:设置在有连墙杆的步架平面内,以加强脚手架的横向刚度。(7)护栏和挡脚板:在铺脚手板的操作层上必须设护栏和挡脚板。栏杆高度1.2M。防护栏杆外侧应设安全网。(8)第一层脚手板应铺通,作业层上也应铺通。脚手架每步搁栅上应满铺竹排片,竹排片应用38#铅丝同钢管扎牢。4、搭设和拆除要点1)铺放垫木(板)和安放底座垫木(板)必须铺放平稳,不得悬空。安放底座时应拉线和拉尺,按规定间距尺寸摆放后加以固定(用

10、钉子将其钉牢在垫木上)。双立杆脚手架应使用双杆底座或加设10号槽钢,将立杆焊于槽钢上。2)杆件搭设及搭设中的注意事项:(1)按照规定的构造方案和尺寸进行搭设;(2)注意杆件的搭设顺序;(3)及时与结构拉结或采用临时支顶,以确保搭设过程中的安全;(4)拧紧扣件(拧紧程度要适当);(5)有变形的杆件和不合格的扣件(有裂纹、尺寸不合适、扣接不紧等)不能使用;(6)搭设工人必须佩挂安全带;(7)随时校正杆件垂直和水平偏差,避免偏差过大;(8)没有完成的脚手架,在每日收工时,一定要确保架子稳定,以免发生意外。3)搭设顺序为:摆放扫地杆(贴近地面的大横杆)一逐根树立立杆,随即与扫地杆扣紧一装扫地小横杆并与

11、立杆或扫地杆扣紧一安第一步大横杆(与各立杆扣紧)一安第一步小横杆一第二步大横杆一第二步小横杆加设临时斜撑杆(上端与第二步大横杆扣紧,在装设两道连墙杆后可拆除)一第三、四步大横杆和小横杆一连墙杆一接立杆f加设剪刀撑一铺脚手板。靠近立杆的小横杆可紧固于立杆上。双排脚手架小横杆靠墙的一端应离开墙面5-15CMo剪刀撑的搭设是将一根斜杆扣在立杆上,另一根斜杆扣在小横杆的伸出部分上,这样可以避免两根斜杆相交时把钢管别弯。斜杆两端扣件与立杆节点(即立杆与横杆的交点)的距离不宜大于20CM,最下面的斜杆与立杆的连接点离地面不宜大于50CM,以保证架子的稳定性。脚手架各杆件相交伸出的端头,均应大于IOCM,以

12、防止杆件滑脱;随砌墙随即设置连墙杆与墙锚拉。4)扣件的安装及注意事项:(1)开口朝向:用于连接大横杆的对接扣件,开口应朝架子内侧,螺栓向上,避免开口朝上,以防雨水进入。(2)拧紧程度:装螺栓时应注意将根部放正和保持适当的拧紧程度,要求扭力矩控制在3949Nm(4-5Kgfm为宜),最大不得超过59Nm(6Kgfm)为了控制拧紧程度。拧螺栓的工具,以采用棘轮扳手为宜,这种扳手可以连续拧转,使用方便,有利于提高工效。5)拆除扣件式钢管脚手架时的注意事项:(1)划出工作区标志,禁止行人进入;(2)严格遵守拆除顺序,由上而下,后绑者先拆,先绑者后拆,一般是先拆栏杆、脚手板、剪刀撑。而后拆小横杆、大横杆

13、、立杆等。(3)统一指挥,上下呼应。动作协调,当解开与另一有关的结扣时应先告知对方,以防坠落。(4)材料工具要用滑轮和绳索运送,不得乱扔。二)、塔吊安装方案根据本工程特点、具体情况、以及我公司现有机械设备情况,选用塔吊来完成垂直运输,以加快工程施工进度;塔吊的安装、使用应严格按照相关规定,确保安全生产。1、塔吊安装要求:1)基础采用支脚固定式,浇筑前预埋四个主脚钢,其标高相对误差控制在2mm之内。2)主脚钢底板与马凳,马凳腿与底层钢筋之间焊接牢固。3)做一组防雷接地,接地电阻不大于4;提供相应塔吊专用电源和电箱;防雷接地法:用Im?的钢板立埋与基础边,用镀锌扁铁与塔基基础节连接。4)碎承台上砌

14、井,井内净空3X3米,井顶面高距承台顶面1.5mo井壁为370厚砖墙,用水泥砂浆砌筑。井内有良好的排水措施。5)碎浇筑前对钢筋和主脚钢安装尺寸进行隐检,确认合格后进行下道工序。6)固定支脚安装必须保证鱼尾板的安装尺寸150mmo其它尺寸由固定框尺寸确定。2、安装方法D阅读熟悉塔吊使用安装说明书,整个安装过程严格按上述型号塔吊安装规定执行。2)待安装的塔吊应做到性能完好,金属结构部分无疲劳损伤。无焊缝开裂脱焊。对钢丝绳、滑轮组、电气设备、提升机构等安装前均应认真检查,发现问题马上整改。3)组装区域设置警戒线,有明显标志,并专人监护。4)夜间安装必须照明灯光充足。5)安装顺序基础土方开挖f碎石垫层

15、、C20磅垫层一基础钢筋绑扎一预埋塔吊基础底脚螺栓,用标准节脚手管支架固定一调整水平一基础C30碎浇筑一调整水平及安装垂直度f安装若干标准节f安装爬井机构一安装部分平衡铁一装起重臂一装平衡铁6)按施工要求和操作规范加节至指定高度7)按照规定和施工要求塔吊超高应进行附臂支撑。8)认真检查,发现问题立即整改。9)按塔吊验收制度规定,做好验收前的各项调试工作。10)塔吊随主体向上施工爬升,爬升之前必须预先安装好埋件,并做好附墙的准备工作,塔吊爬升后必须待附墙工作结束后,才能使用塔吊。3、注意事项1)塔吊安装由具有相应的安装资格的专业队伍安装;按塔机使用说明书的要求,预埋好塔吊预埋脚钢,水平度偏差不得超过l1000o2)按照塔机安装拆卸施工有关规定,由塔吊安装单位提出安装方案、安全措施和要求,并编制安装和拆除施工方案;塔吊方案除由公司审批外须报上级安全部门审核批准后方可实施。3)塔吊属于A类设备,由公司负责定期保养和维修。4)塔吊司机必须遵守“十不吊”要求。5)任何情况下禁止对塔机进行油漆作业。6)禁止将各种废弃物放在工地上。7)塔吊拆除由专业安装单位负责。
