1、技术交底记录编号OlO工程名称酒店室内装饰装修工程交底日期2021年6月8日施工单位装饰公司分项工程名称放线工程交底提要装修工程室内测量放线交底内容：一、测量准备工作：1 .人员配备：为保证测量工作的准确无误，放线人员必须具备相应的经验、能力，能胜任本工作。2 .仪器配备：激光经纬仪、水准仪、铅垂仪、钢尺、盒尺。3 .技术准备：了解设计意图，熟悉图纸；对图纸上所有尺寸及主要建筑物的相互关系进行校核；核对装修与水甩设备等图纸是否一致；核对图纸的平面图和高程坐标与现场是否相符；对所有的测量控制点及其成果进行检查和校测，无误后方可作为装修控制引线：验算有关的测量数据：一切尺寸准确性以图纸设计为准。二
2、、精装修工程精准放线：根据总包单位提供之绝对高程基准定位点及轴线基准线于精装修施工范围内进行放线及测量。进行放线及测量前对总承包单位提供之绝对高程基准定位点及轴线进行复核，如有疑义，应通知项目部技术人员。精准放线的主要内容及要求：1 .对天花吊点进行精准放线，排列天花基础施工吊点，并施画网格线。2 .依据楼层水平基准点，施画吊顶位置线并施画一道辅助线以备查验。3 .精装修区域灯具、强弱电开关插座、风口、喷头、烟感、温感、配电箱、消防模块等机电末端设备的定位放线。4 .墙面造型的分割交接的位置均需放线确认。5 .门边控制线、石材等处需弹出边线和所有待加工的内径控制线。6 .精装区域厨房、卫生间等

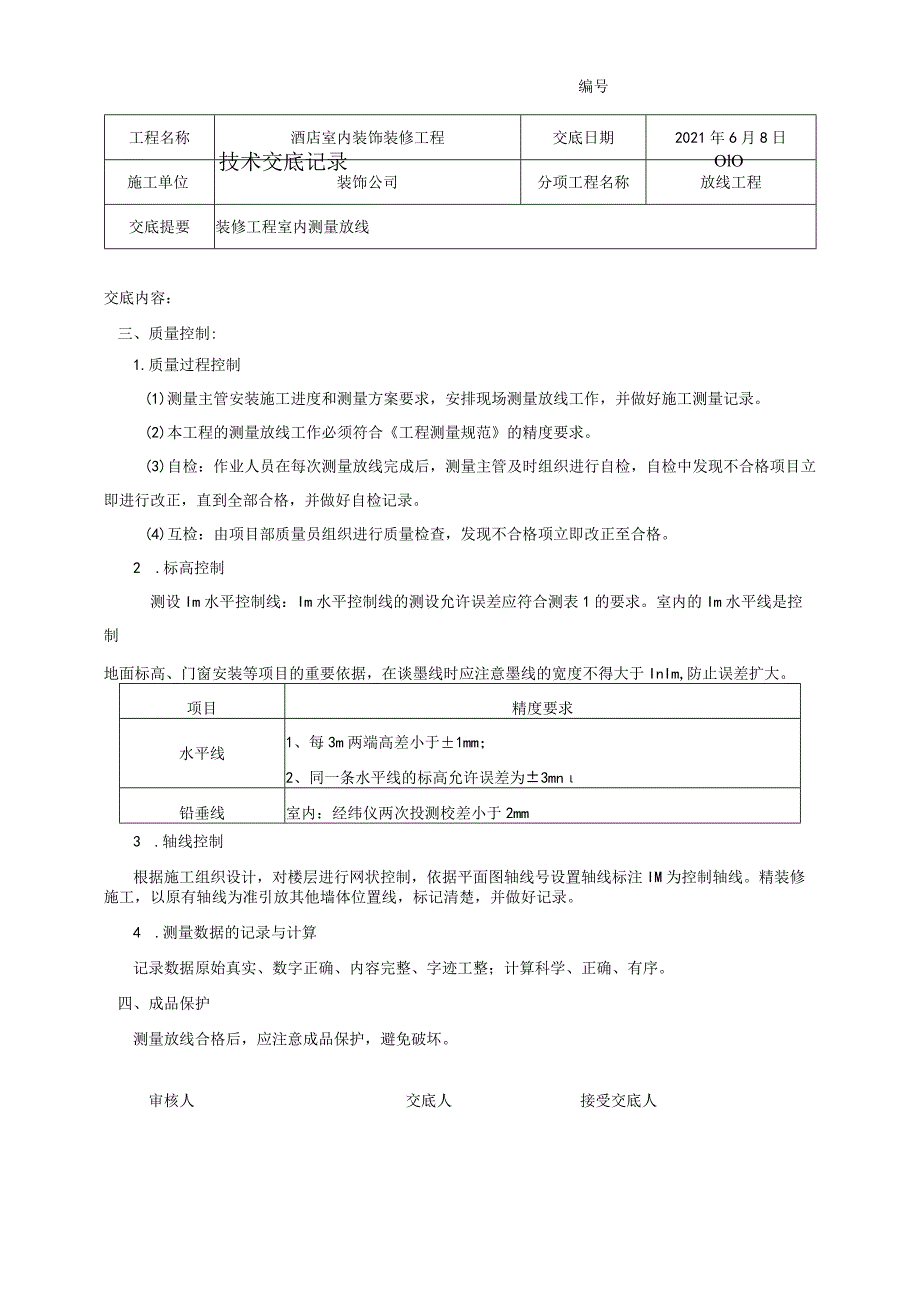

3、给排水、暖气管及开关插座点位的定位及放线：墙砖及墙面造型完成面控制线；管道和烟道封堵饰面完成面控制线。7 .入户门/户内门安装定位线、瓷砖及地板铺装标高控制线、各五金配件安装点位。8 .合用前室区域：灯具、风口、消防广播喇叭、喷淋、烟感、开关插座、电梯呼梯盒、电梯停站灯等点位的放线定位。审核人交底人接受交底人工程名称酒店室内装饰装修工程交底日期2021年6月8日施工单位装饰公司分项工程名称放线工程交底提要装修工程室内测量放线编号技术交底记录OlO交底内容：三、质量控制:1.质量过程控制(1)测量主管安装施工进度和测量方案要求，安排现场测量放线工作，并做好施工测量记录。(2)本工程的测量放线工作
4、必须符合工程测量规范的精度要求。(3)自检：作业人员在每次测量放线完成后，测量主管及时组织进行自检，自检中发现不合格项目立即进行改正，直到全部合格，并做好自检记录。(4)互检：由项目部质量员组织进行质量检查，发现不合格项立即改正至合格。2 .标高控制测设Im水平控制线：Im水平控制线的测设允许误差应符合测表1的要求。室内的Im水平线是控制地面标高、门窗安装等项目的重要依据，在谈墨线时应注意墨线的宽度不得大于InIm,防止误差扩大。项目精度要求水平线1、每3m两端高差小于1mm；2、同一条水平线的标高允许误差为3mn铅垂线室内：经纬仪两次投测校差小于2mm3 .轴线控制根据施工组织设计，对楼层进行网状控制，依据平面图轴线号设置轴线标注IM为控制轴线。精装修施工，以原有轴线为准引放其他墙体位置线，标记清楚，并做好记录。4 .测量数据的记录与计算记录数据原始真实、数字正确、内容完整、字迹工整；计算科学、正确、有序。四、成品保护测量放线合格后，应注意成品保护，避免破坏。审核人交底人接受交底人
