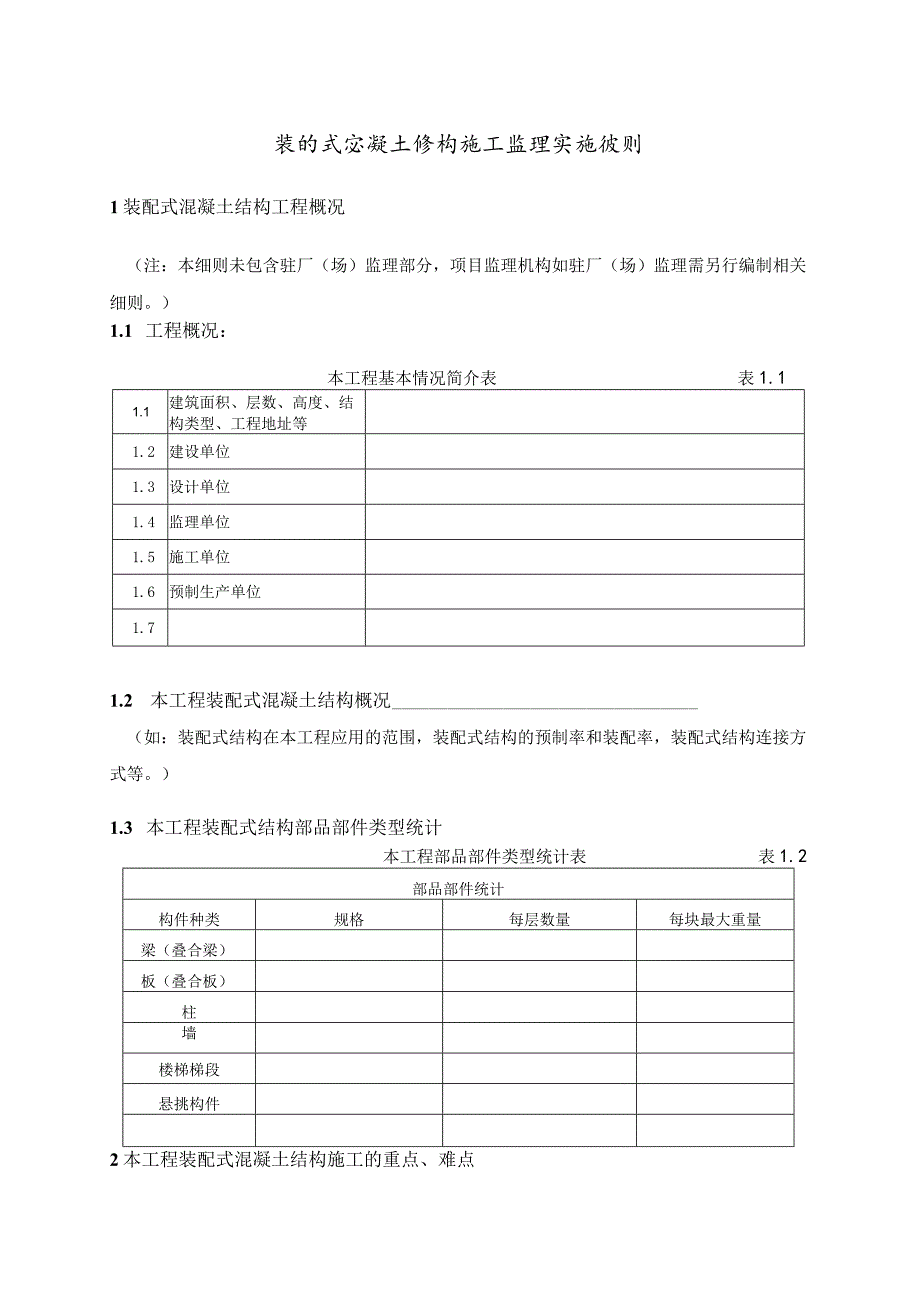

1、A.0.4工程JJW王里安方短E则（菜貂式膈凝土修构施工）内容提要：专业工程特点监理工作流程监理工作要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师（签字、执业印章）：日期：江苏省住房和城乡建设厅监制装的式宓凝土修构施工监理实施彼则1装配式混凝土结构工程概况（注：本细则未包含驻厂（场）监理部分，项目监理机构如驻厂（场）监理需另行编制相关细则。）1.1 工程概况：本工程基本情况简介表表1.11.1建筑面积、层数、高度、结构类型、工程地址等1.2建设单位1.3设计单位1.4监理单位1.5施工单位1.6预制生产单位1.71.2 本工程装配式混凝土结构概况（如：装配式结构在本工程
2、应用的范围，装配式结构的预制率和装配率，装配式结构连接方式等。）1.3 本工程装配式结构部品部件类型统计本工程部品部件类型统计表表1.2部品部件统计构件种类规格每层数量每块最大重量梁（叠合梁）板（叠合板）柱墙楼梯梯段悬挑构件2本工程装配式混凝土结构施工的重点、难点2.1 部品部件进场验收的重点和难点2.2 部品部件吊装的重点和难点2.3 部品部件连接施工的重点和难点2.4 装配式结构防水施工的重点和难点2.5 装配式结构后浇混凝土施工的重点和难点3装配式混凝土结构施工监理工作依据3.1 经审查合格的设计文件，深化设计文件3.2 本工程相关合同文件、协议等资料3.3 本工程监理规划3.4 经批准
3、的工程施工组织设计、专项施工方案3.5 适用本装配式混凝土结构工程的相关现行法律法规、技术标准规范及图集适用本工程的法律法规、技术标准规范及图集（不限于）表3.1序号名称编号1国务院办公厅关于大力发展装配式建筑的指导意见国办发（2016）71号2机械设备安装工程施工及验收通用规程GB50231-20093水泥基灌浆材料应用技术规范GBT50448-20154混凝土结构工程施工质量验收规范GB50204-20155装配式混凝土建筑技术标准GB/T51231-20166预制预应力混凝土装配整体式框架（世构体系）技术规程JG/T006-20057预制混凝土装配整体式框架（润泰体系）技术规程JG/T0

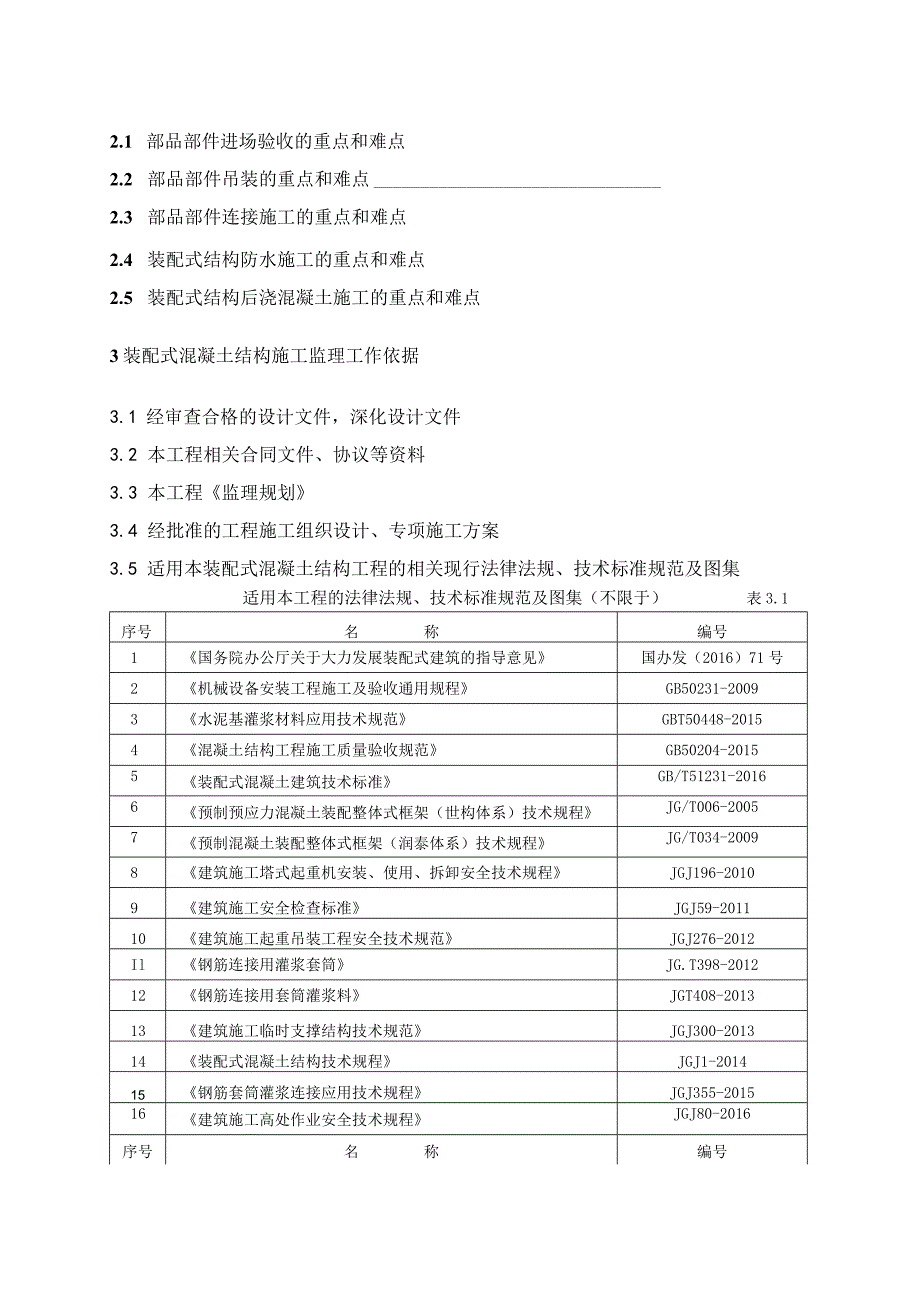

4、34-20098建筑施工塔式起重机安装、使用、拆卸安全技术规程JGJ196-20109建筑施工安全检查标准JGJ59-201110建筑施工起重吊装工程安全技术规范JGJ276-2012Il钢筋连接用灌浆套筒JG.T398-201212钢筋连接用套筒灌浆料JGT408-201313建筑施工临时支撑结构技术规范JGJ300-201314装配式混凝土结构技术规程JGJ1-201415钢筋套筒灌浆连接应用技术规程JGJ355-201516建筑施工高处作业安全技术规程JGJ80-2016序号名称编号17装配式混凝土连接节点构造图集15G310-1,218装配式混凝土结构住宅建筑设计示例（剪力墙结构）15
5、J939-119装配整体式混凝土剪力墙结构技术规程DGJ/TJ125-201620预制预应力混凝土装配整体式结构技术规程DGJ/TJ199-201621装配式结构工程施工质量验收规程DGJ32/J184-2016223.6 其他依据装配整体式混凝土结构技术导则省政府关于加快推进建筑产业现代化促进建筑产业转型升级的意见（苏政发（2014）Ill号）装配式混凝土结构工程施工监理规程江苏省住房和城乡建设厅关于加强装配式混凝土结构建筑工程质量安全管理的通知（苏建质安（2016）664号）装配式混凝土结构工程质量控制要点（江苏省住房和城乡建设厅公告（2017）第8号）江苏省装配式建筑（混凝土结构）施工图
6、审查导则（试行）（苏建函科（2016）565号）4项目监理部组织机构4.1 项目监理部组织机构框图：（示意，框图中可添加人员姓名）图4.1项目监理部组织机构框图4.2 项目监理部人员分工及职责5装配式混凝土结构施工监理工作流程5.1 装配式混凝土结构施工监理总程序（示例）图5.1装配式混凝土结构施工监理程序框图5.2 施工复测、控制测量监理工作流程5.3 工程材料、部品部件进场报审流程5.4 施工机械设备进场报审流程5.5 部品部件吊装监理流程5.6 连接及防水施工检查验收流程5.7 工序及隐蔽工程检查验收流程5.8 检验批及分项、分部工程检查验收流程5.96装配式混凝土结构施工监理工作要点及
7、目标值6.1 本工程装配式主体结构监理目标根据设计文件、施工组织设计、施工合同及相关标准的要求，本装配式主体结构的质量目标确定为安全目标确定为进度目标确定为J6.2 本工程装配式混凝土主体结构监理质量控制点根据国家规范及相关标准的规定，结合本工程装配式主体结构的实施内容及特点,确定本工程装配式主体结构各施工阶段监理质量控制点。序号装配式主体结构施工阶段质量控制点1部品部件进场验收2部品部件吊装3部品部件临时支撑4装配式结构连接施工5装配式结构防水施工6后浇混凝土施工76.3本工程装配式混凝土主体结构各分项工程监理控制目标值序号分项工程名称1部品部件进场质量检查与验收2部品部件安装质量检查与验收
8、3装配式结构连接质量检查与验收4装配式结构防水质量检查与验收5后浇混凝土质量检查与验收6其他77装配式混凝土结构施工监理工作方法及措施7.2 部品部件进场检查监理工作方法（如审查进场部品部件出厂合格证、质量保证资料；复核进场部品部件的标识和尺寸偏差、检查外观缺陷，不合格部品部件不得进场使用。）7.3 部品部件吊装监理工作方法（审核装配式结构吊装专项施工方案、审查承包单位的质量保证体系、安全保证体系、部品部件吊装首件验收制度、核查施工管理人员和特种作业人员上岗证、核查吊装前的安全技术交底、核查吊装机械设备的安检证明、复核装配式结构安装测量控制线，对特殊、重大部品部件吊装实施旁站监理等。）7.4
9、装配式混凝土结构连接（钢筋、构件、单元房等）施工监理工作方法（装配式结构连接可能采用焊接连接、螺栓连接、套筒灌浆连接、浆锚连接、后浇混凝土连接等方式。本工程采用的连接方式该连接方式监理控制要点J检查连接首件验收制度。对连接施工可采用巡视、平行检验等方法进行监理，对特殊、重大部品部件连接实施旁站监理。）7.5 装配式混凝土结构后浇混凝土施工监理工作方法（检查结合面的粗糙度、复核叠合构件的下部支撑系统，对后浇混凝土浇筑进行旁站监理等。）7.6 装配式混凝土结构防水施工监理工作方法（检查防水材料质量保证资料、复核嵌缝防水材料的检测报告、防水构造及防水施工是否符合设计规范和施工方案要求，见证淋水试验等
10、。）7.7 装配式混凝土结构施工的监理措施1、实施首段样板施工验收制2、巡视检查内容（现场吊装作业情况，如吊装机械的安全状况，施工顺序、施工方法，临时支撑的设置，构件钢筋的机械连接、后浇混凝土的浇筑、防水构造施工情况；现场安全防护、文明施工情况；项目监理部巡视检查情况；有无违章作业和质量安全问题，监理处理情况，施工单位整改情况；巡视检查过程和结果应记录于监理日志。）3、平行检验对材料设备的验收，对重要工序的验收、对隐蔽工程的验收按规定实施平行检验。4、旁站监理1）对关键部位、关键工序的施工质量，实施现场旁站并作好记录。2）旁站内容，包括主要施工机械、材料配备，施工质检人员到岗、特殊工种人员持证
