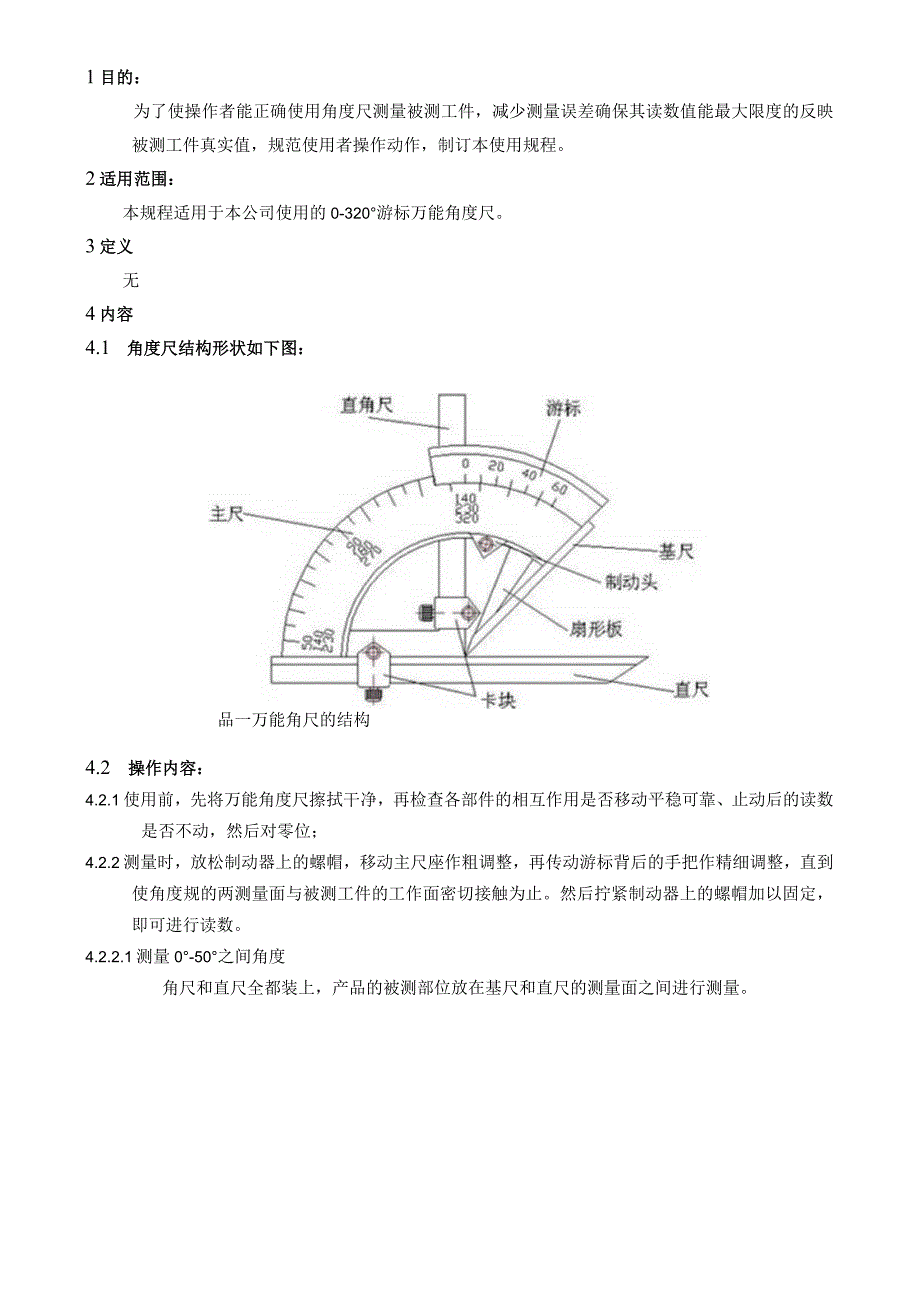

1、1目的:为了使操作者能正确使用角度尺测量被测工件,减少测量误差确保其读数值能最大限度的反映被测工件真实值,规范使用者操作动作,制订本使用规程。2适用范围:本规程适用于本公司使用的0-320游标万能角度尺。3定义无4内容4.1 角度尺结构形状如下图:品一万能角尺的结构4.2 操作内容:4.2.1使用前,先将万能角度尺擦拭干净,再检查各部件的相互作用是否移动平稳可靠、止动后的读数是否不动,然后对零位;4.2.2测量时,放松制动器上的螺帽,移动主尺座作粗调整,再传动游标背后的手把作精细调整,直到使角度规的两测量面与被测工件的工作面密切接触为止。然后拧紧制动器上的螺帽加以固定,即可进行读数。4.2.2

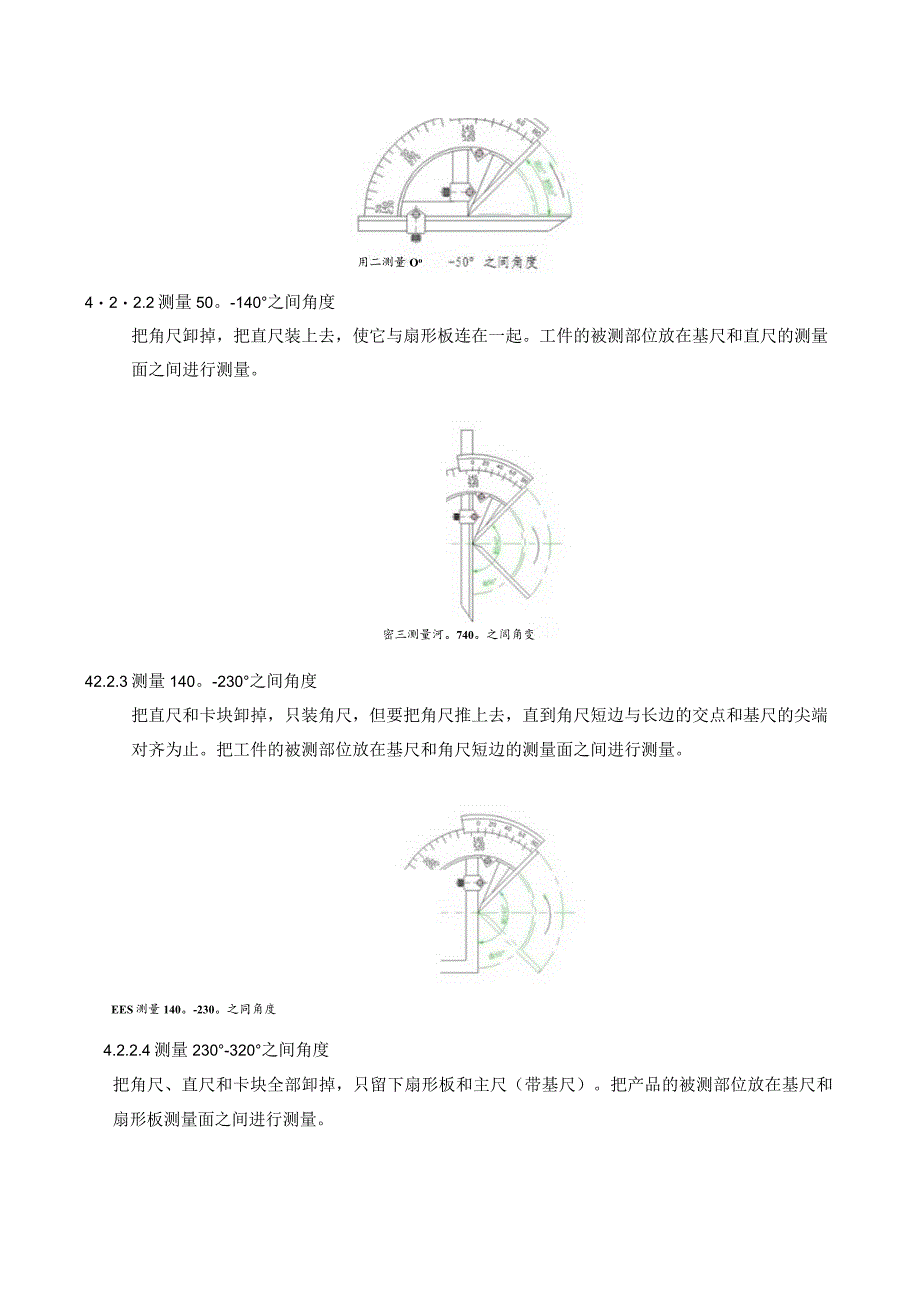

2、.1测量0-50之间角度角尺和直尺全都装上,产品的被测部位放在基尺和直尺的测量面之间进行测量。用二测量Oo422.2测量50。-140之间角度把角尺卸掉,把直尺装上去,使它与扇形板连在一起。工件的被测部位放在基尺和直尺的测量面之间进行测量。密三测量河。740。之闾角变42.2.3测量140。-230之间角度把直尺和卡块卸掉,只装角尺,但要把角尺推上去,直到角尺短边与长边的交点和基尺的尖端对齐为止。把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。EES测量140。-230。之同角度4.2.2.4测量230-320之间角度把角尺、直尺和卡块全部卸掉,只留下扇形板和主尺(带基尺)。把产品的被

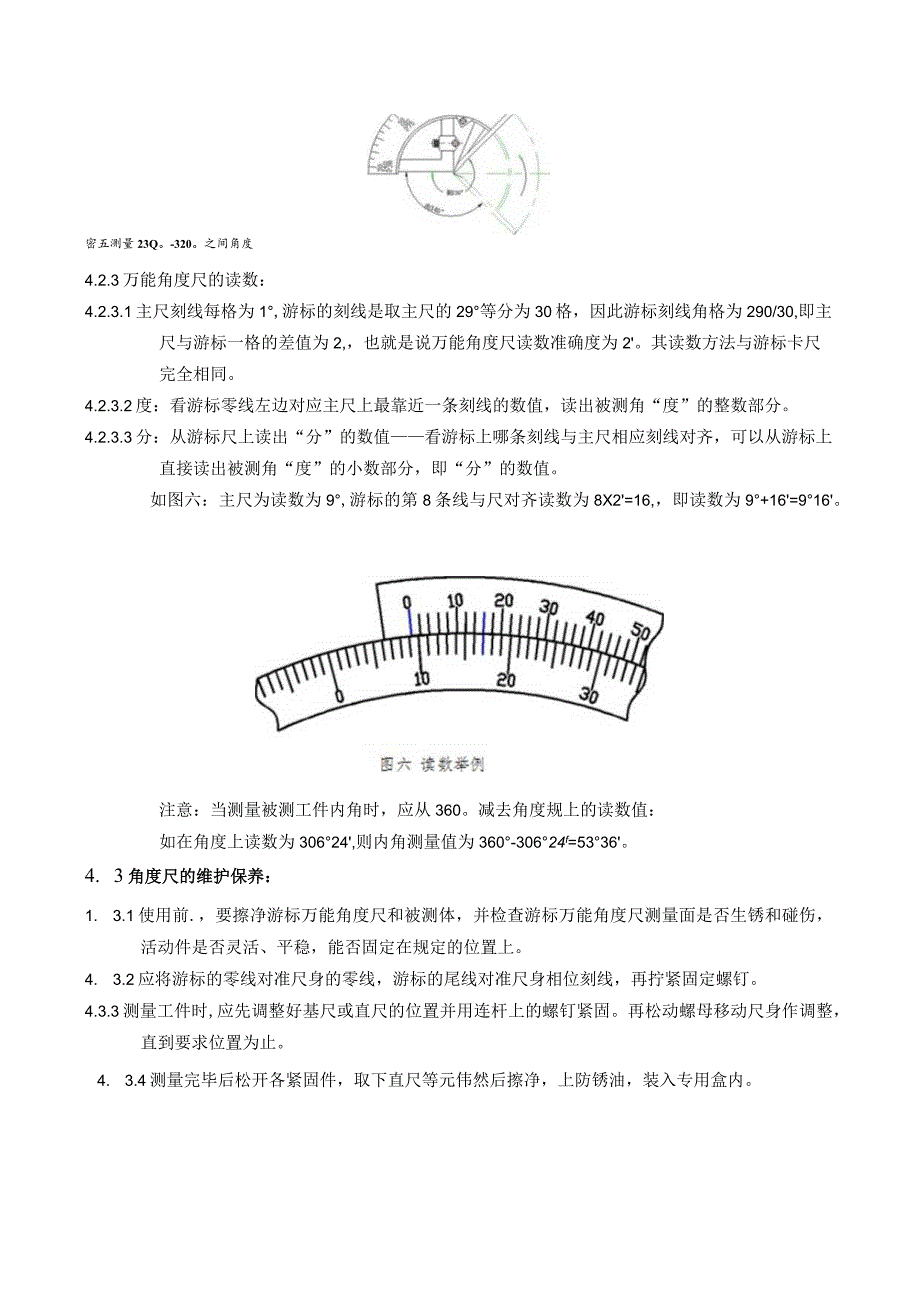

3、测部位放在基尺和扇形板测量面之间进行测量。密五测量23Q。-320。之间角度4.2.3万能角度尺的读数:4.2.3.1主尺刻线每格为1,游标的刻线是取主尺的29等分为30格,因此游标刻线角格为290/30,即主尺与游标一格的差值为2,,也就是说万能角度尺读数准确度为2。其读数方法与游标卡尺完全相同。4.2.3.2度:看游标零线左边对应主尺上最靠近一条刻线的数值,读出被测角“度”的整数部分。4.2.3.3分:从游标尺上读出“分”的数值看游标上哪条刻线与主尺相应刻线对齐,可以从游标上直接读出被测角“度”的小数部分,即“分”的数值。如图六:主尺为读数为9,游标的第8条线与尺对齐读数为8X2=16,,
4、即读数为9+16=916。注意:当测量被测工件内角时,应从360。减去角度规上的读数值:如在角度上读数为30624,则内角测量值为360-30624f=5336。4. 3角度尺的维护保养:1. 3.1使用前.,要擦净游标万能角度尺和被测体,并检查游标万能角度尺测量面是否生锈和碰伤,活动件是否灵活、平稳,能否固定在规定的位置上。4. 3.2应将游标的零线对准尺身的零线,游标的尾线对准尺身相位刻线,再拧紧固定螺钉。4.3.3测量工件时,应先调整好基尺或直尺的位置并用连杆上的螺钉紧固。再松动螺母移动尺身作调整,直到要求位置为止。4. 3.4测量完毕后松开各紧固件,取下直尺等元伟然后擦净,上防锈油,装入专用盒内。5.附件:5.1 角度尺日常点检表5. 2监视和测量设备控制程序
