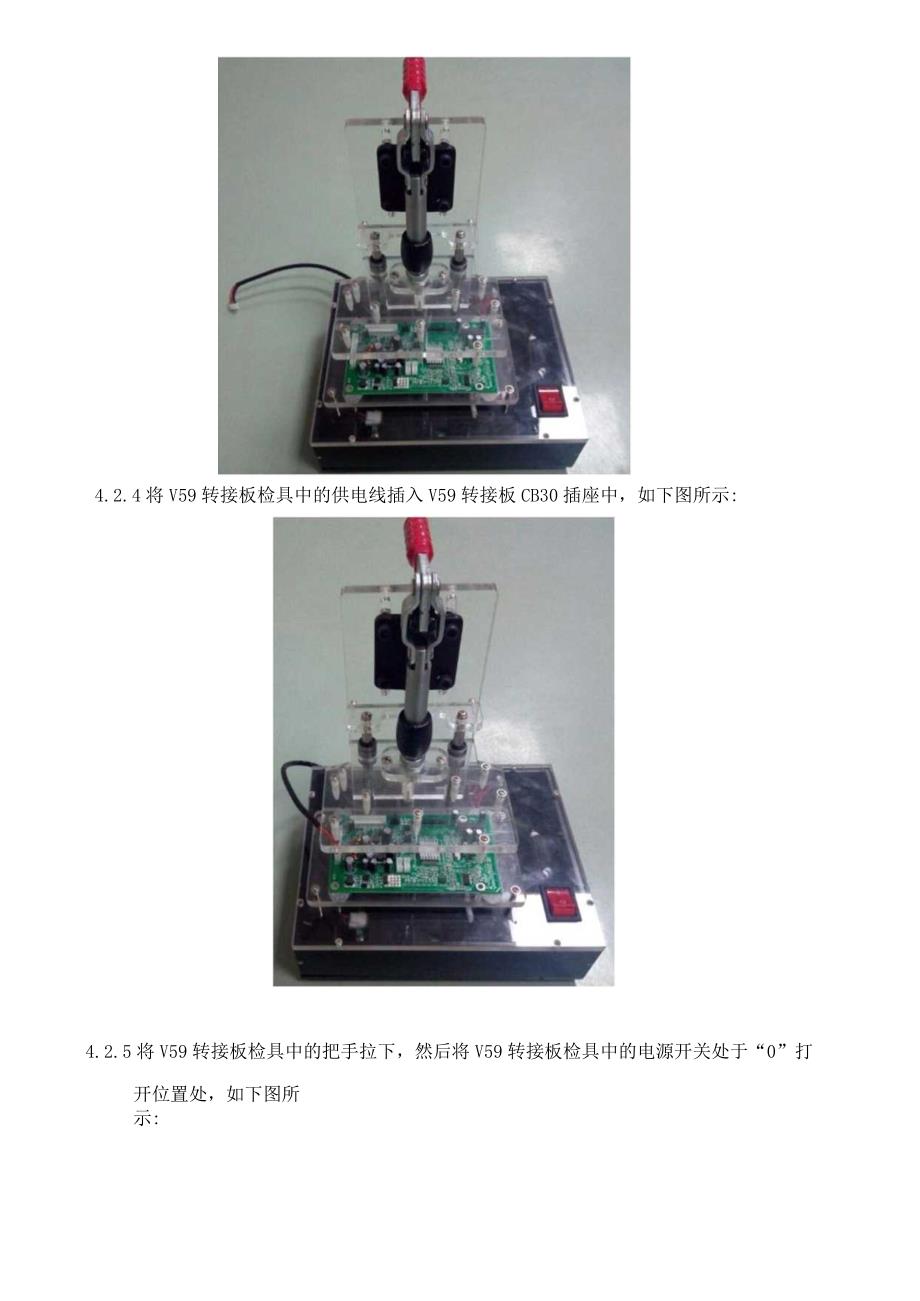

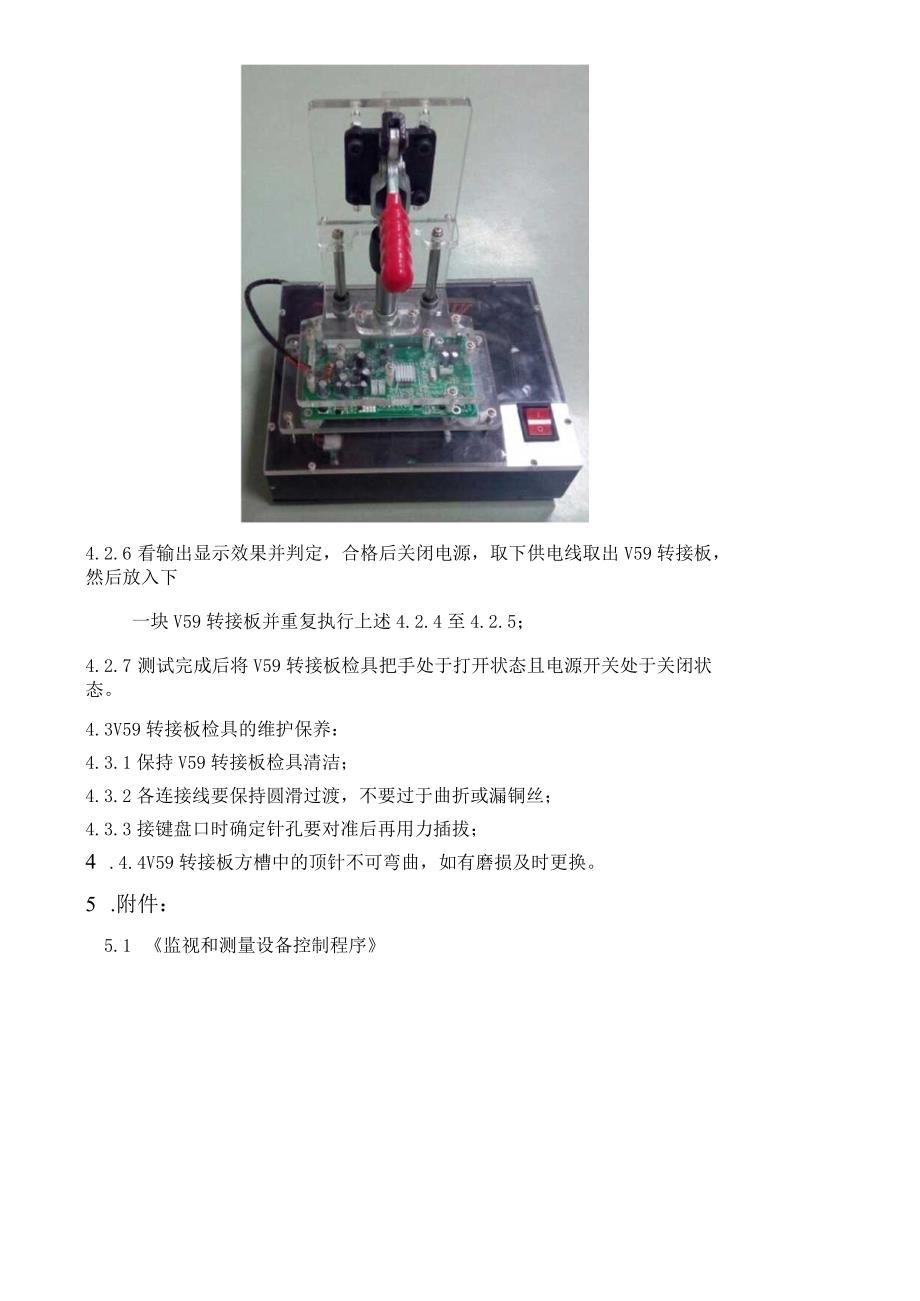

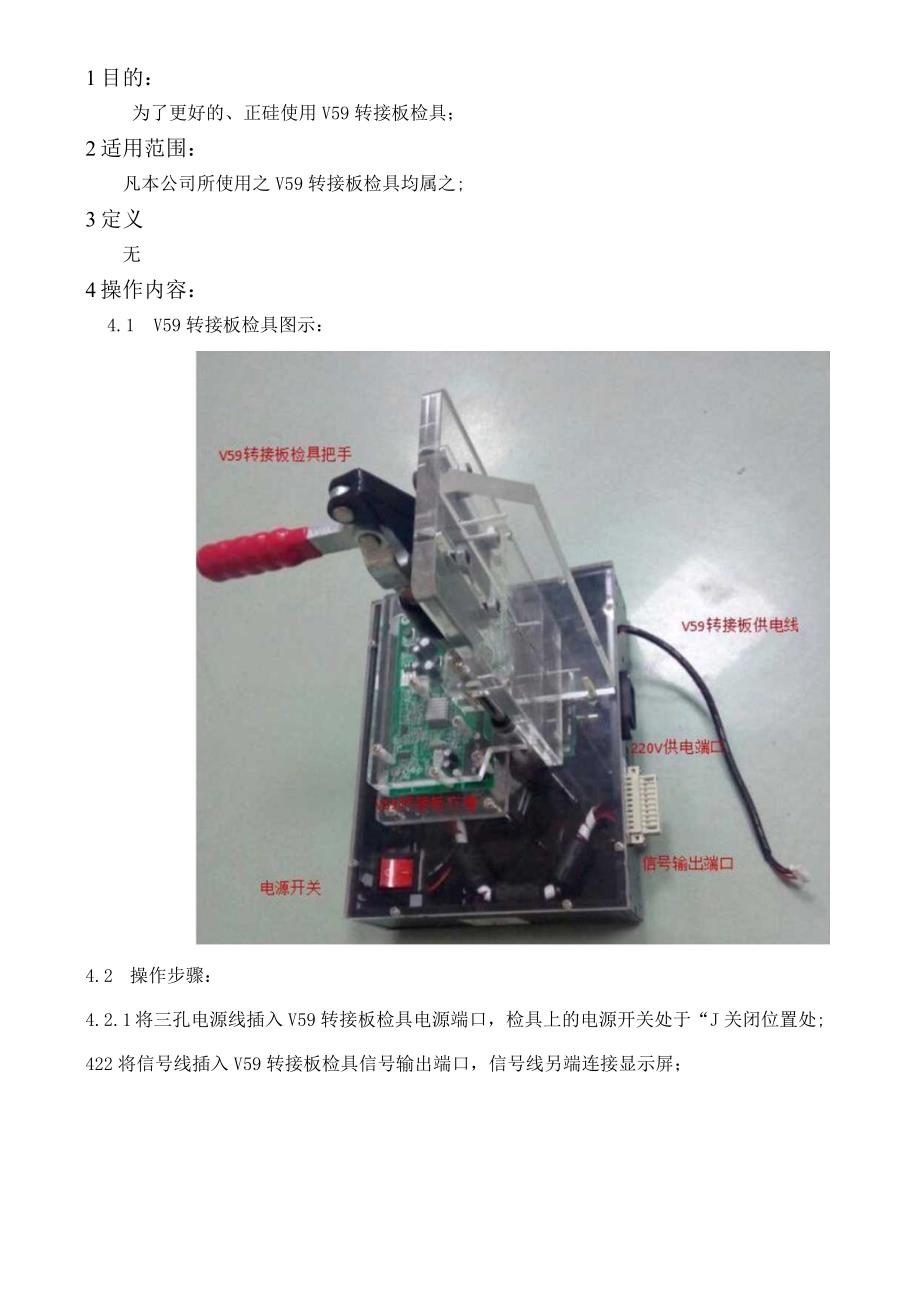

1目的:为了更好的、正硅使用V59转接板检具;2适用范围:凡本公司所使用之V59转接板检具均属之;3定义无4操作内容:4.1 V59转接板检具图示:4.2 操作步骤:4.2.1 将三孔电源线插入V59转接板检具电源端口,检具上的电源开关处于“J关闭位置处;422将信号线插入V59转接板检具信号输出端口,信号线另端连接显示屏;4.2.4将V59转接板检具中的供电线插入V59转接板CB30插座中,如下图所示:4.2.5将V59转接板检具中的把手拉下,然后将V59转接板检具中的电源开关处于“0”打开位置处,如下图所示:4.2.6 看输出显示效果并判定,合格后关闭电源,取下供电线取出V59转接板,然后放入下一块V59转接板并重复执行上述4.2.4至4.2.5;4.2.7 测试完成后将V59转接板检具把手处于打开状态且电源开关处于关闭状态。4.3V59转接板检具的维护保养:4.3.1保持V59转接板检具清洁;4.3.2各连接线要保持圆滑过渡,不要过于曲折或漏铜丝;4.3.3接键盘口时确定针孔要对准后再用力插拔;4 .4.4V59转接板方槽中的顶针不可弯曲,如有磨损及时更换。5 .附件:5.1 监视和测量设备控制程序
