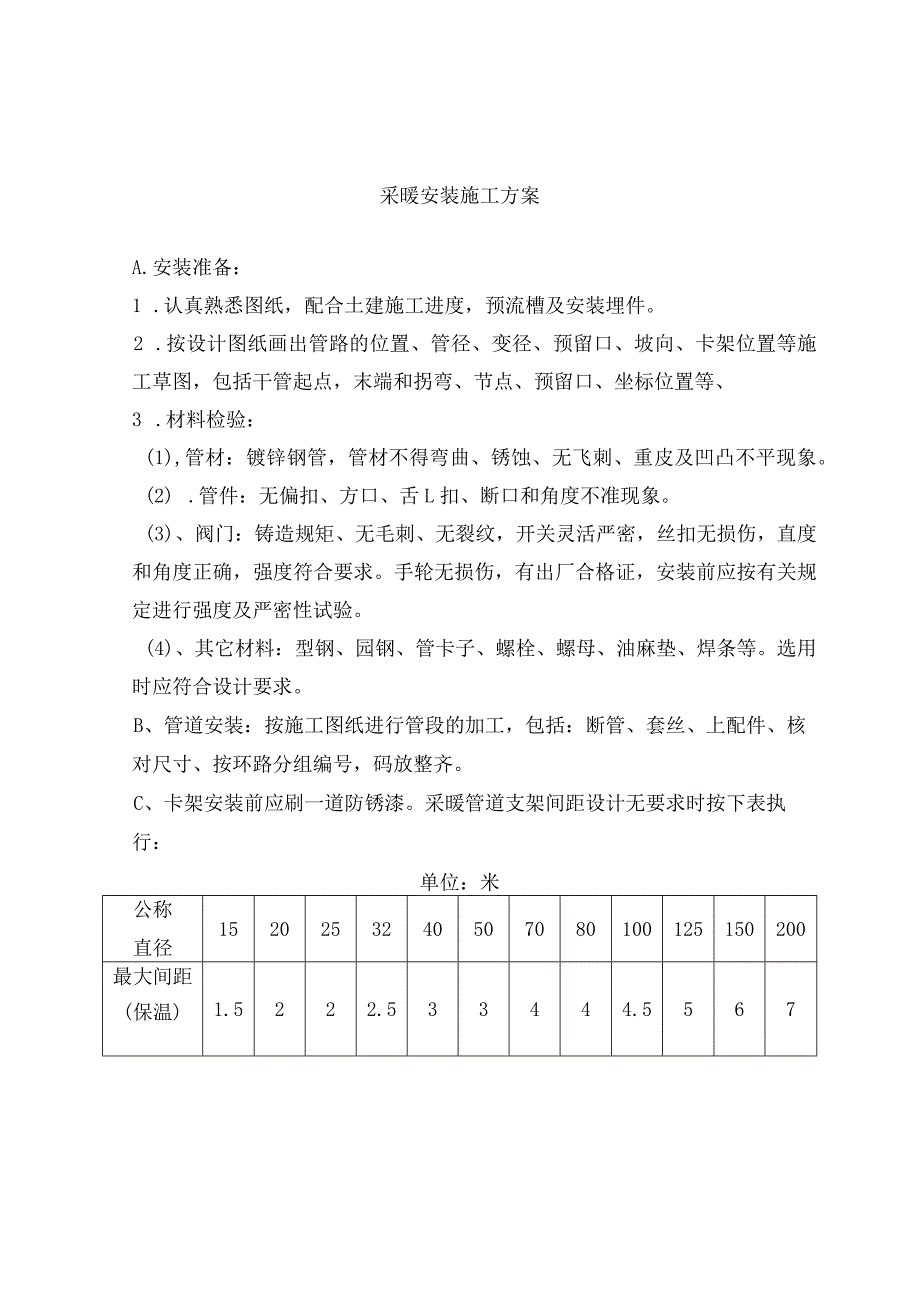

1、采暖安装施工方案A.安装准备：1 .认真熟悉图纸，配合土建施工进度，预流槽及安装埋件。2 .按设计图纸画出管路的位置、管径、变径、预留口、坡向、卡架位置等施工草图，包括干管起点，末端和拐弯、节点、预留口、坐标位置等、3 .材料检验：(1),管材：镀锌钢管，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平现象。(2) .管件：无偏扣、方口、舌L扣、断口和角度不准现象。(3)、阀门：铸造规矩、无毛刺、无裂纹，开关灵活严密，丝扣无损伤，直度和角度正确，强度符合要求。手轮无损伤，有出厂合格证，安装前应按有关规定进行强度及严密性试验。(4)、其它材料：型钢、园钢、管卡子、螺栓、螺母、油麻垫、焊条等。选用时应符

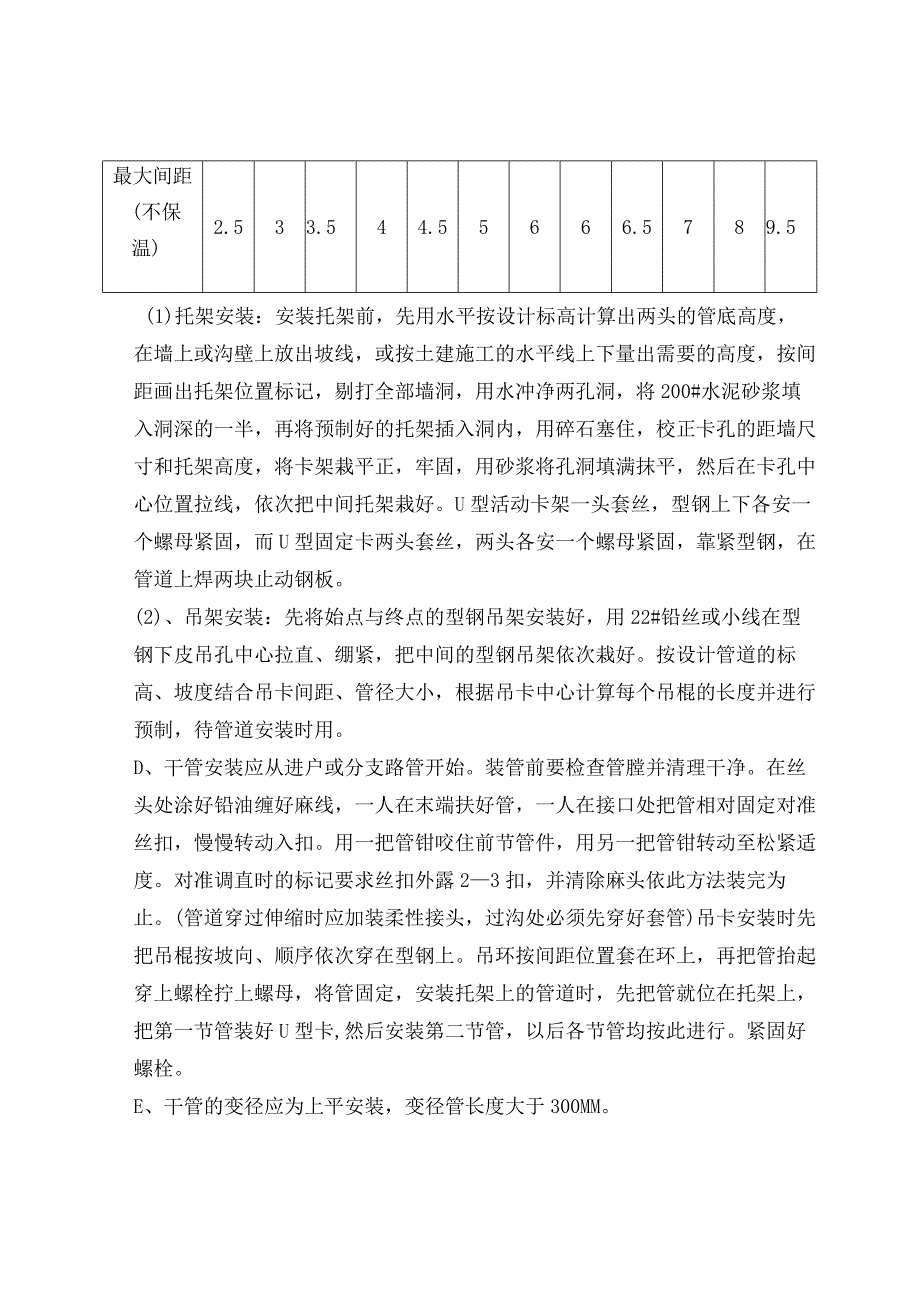

2、合设计要求。B、管道安装：按施工图纸进行管段的加工，包括：断管、套丝、上配件、核对尺寸、按环路分组编号，码放整齐。C、卡架安装前应刷一道防锈漆。采暖管道支架间距设计无要求时按下表执行：单位：米公称直径1520253240507080100125150200最大间距(保温)1.5222.533444.5567最大间距(不保温)2.533.544.55666.5789.5(1)托架安装：安装托架前，先用水平按设计标高计算出两头的管底高度，在墙上或沟壁上放出坡线，或按土建施工的水平线上下量出需要的高度，按间距画出托架位置标记，剔打全部墙洞，用水冲净两孔洞，将200#水泥砂浆填入洞深的一半，再将预制好
3、的托架插入洞内，用碎石塞住，校正卡孔的距墙尺寸和托架高度，将卡架栽平正，牢固，用砂浆将孔洞填满抹平，然后在卡孔中心位置拉线，依次把中间托架栽好。U型活动卡架一头套丝，型钢上下各安一个螺母紧固，而U型固定卡两头套丝，两头各安一个螺母紧固，靠紧型钢，在管道上焊两块止动钢板。(2)、吊架安装：先将始点与终点的型钢吊架安装好，用22#铅丝或小线在型钢下皮吊孔中心拉直、绷紧，把中间的型钢吊架依次栽好。按设计管道的标高、坡度结合吊卡间距、管径大小，根据吊卡中心计算每个吊棍的长度并进行预制，待管道安装时用。D、干管安装应从进户或分支路管开始。装管前要检查管膛并清理干净。在丝头处涂好铅油缠好麻线，一人在末端扶

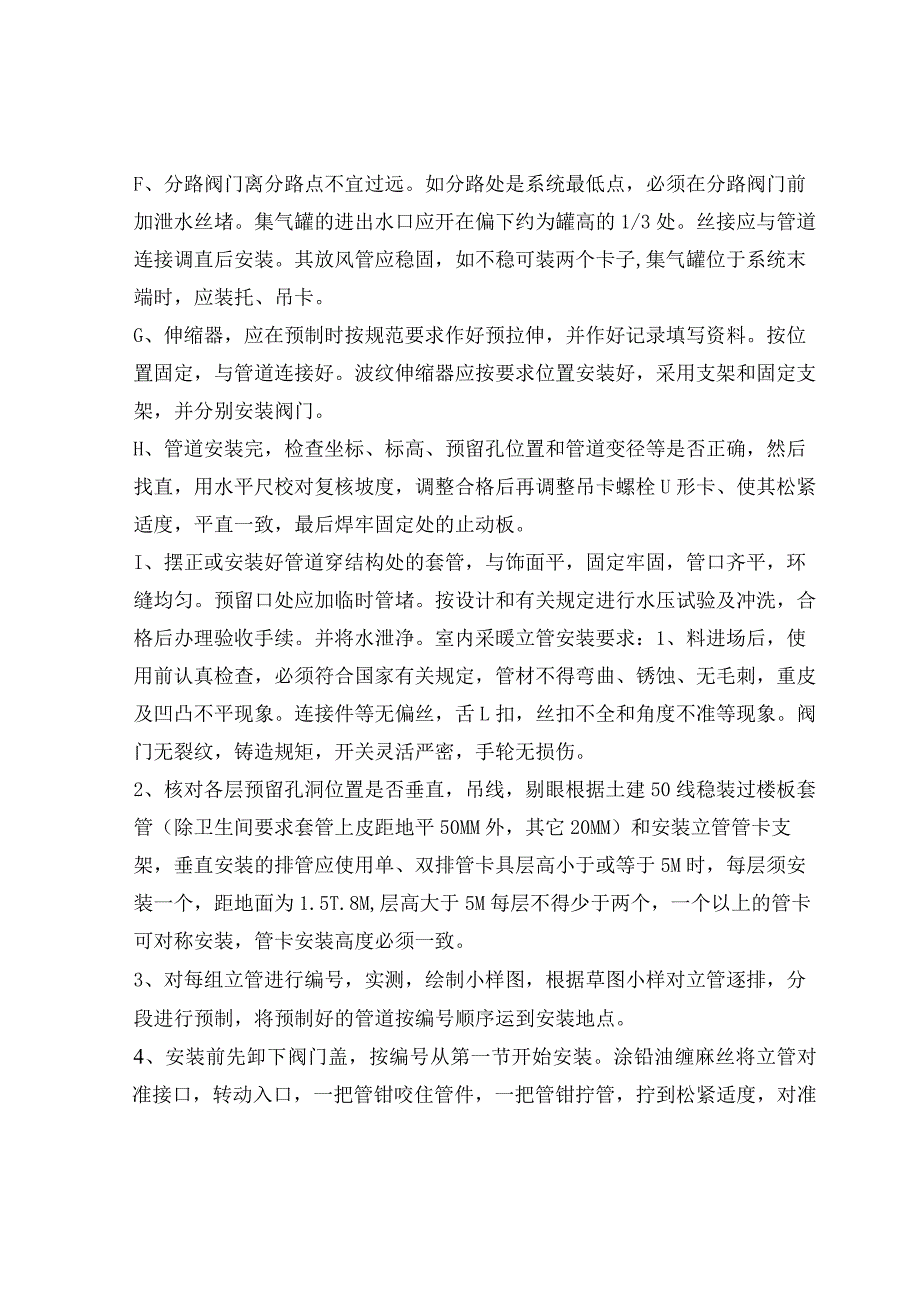

4、好管，一人在接口处把管相对固定对准丝扣，慢慢转动入扣。用一把管钳咬住前节管件，用另一把管钳转动至松紧适度。对准调直时的标记要求丝扣外露23扣，并清除麻头依此方法装完为止。(管道穿过伸缩时应加装柔性接头，过沟处必须先穿好套管)吊卡安装时先把吊棍按坡向、顺序依次穿在型钢上。吊环按间距位置套在环上，再把管抬起穿上螺栓拧上螺母，将管固定，安装托架上的管道时，先把管就位在托架上，把第一节管装好U型卡,然后安装第二节管，以后各节管均按此进行。紧固好螺栓。E、干管的变径应为上平安装，变径管长度大于300MM。F、分路阀门离分路点不宜过远。如分路处是系统最低点，必须在分路阀门前加泄水丝堵。集气罐的进出水口应开
5、在偏下约为罐高的1/3处。丝接应与管道连接调直后安装。其放风管应稳固，如不稳可装两个卡子,集气罐位于系统末端时，应装托、吊卡。G、伸缩器，应在预制时按规范要求作好预拉伸，并作好记录填写资料。按位置固定，与管道连接好。波纹伸缩器应按要求位置安装好，采用支架和固定支架，并分别安装阀门。H、管道安装完，检查坐标、标高、预留孔位置和管道变径等是否正确，然后找直，用水平尺校对复核坡度，调整合格后再调整吊卡螺栓U形卡、使其松紧适度，平直一致，最后焊牢固定处的止动板。I、摆正或安装好管道穿结构处的套管，与饰面平，固定牢固，管口齐平，环缝均匀。预留口处应加临时管堵。按设计和有关规定进行水压试验及冲洗，合格后办
6、理验收手续。并将水泄净。室内采暖立管安装要求：1、料进场后，使用前认真检查，必须符合国家有关规定，管材不得弯曲、锈蚀、无毛刺，重皮及凹凸不平现象。连接件等无偏丝，舌L扣，丝扣不全和角度不准等现象。阀门无裂纹，铸造规矩，开关灵活严密，手轮无损伤。2、核对各层预留孔洞位置是否垂直，吊线，剔眼根据土建50线稳装过楼板套管（除卫生间要求套管上皮距地平50MM外，其它20MM）和安装立管管卡支架，垂直安装的排管应使用单、双排管卡具层高小于或等于5M时，每层须安装一个，距地面为1.5T.8M,层高大于5M每层不得少于两个，一个以上的管卡可对称安装，管卡安装高度必须一致。3、对每组立管进行编号，实测，绘制小
7、样图，根据草图小样对立管逐排，分段进行预制，将预制好的管道按编号顺序运到安装地点。4、安装前先卸下阀门盖，按编号从第一节开始安装。涂铅油缠麻丝将立管对准接口，转动入口，一把管钳咬住管件，一把管钳拧管，拧到松紧适度，对准调直时的标记要求，丝扣外露2-3扣，预留口平正为止,并清净麻头。5、检查立管的每个预留口的标高，方向，月子弯等是否准确平正。将事先稳好的卡子松开，把管放入卡内，拧紧螺栓，用靠尺板从第一节开始找好垂直度，填堵孔洞，预留口必须加好临时丝堵。室内采暖支管安装施工要求：1、料进场后，使用前认真检查，必须符合国家有关规定，管材不得弯曲、锈蚀、无毛刺，重皮及凹凸不平现象。连接件等无偏丝，乱扣，丝扣不全和角度不准等现象。2、检查散热器安装位置及立管预留口是否准确，量出支管尺寸和灯叉弯的大小。（散热器中心距墙与立管预留口中心距墙之差）3、配支管按量出支管的尺寸减去灯叉弯的量，然后断管、套丝、煨灯叉弯和调直。将灯叉弯两头抹铅油缠麻，装好油任，连接散热器，把麻头清净。4、暗装或半暗装的散热器，灯叉弯必须炉片槽墙角相适应，达到美观。5、用钢尺、水平尺、线坠校对支管的坡度和平行距墙尺寸，并复查立管及散热器有无位移。6、支管变径不宜使用铸铁补芯，应使用变径管箍。
