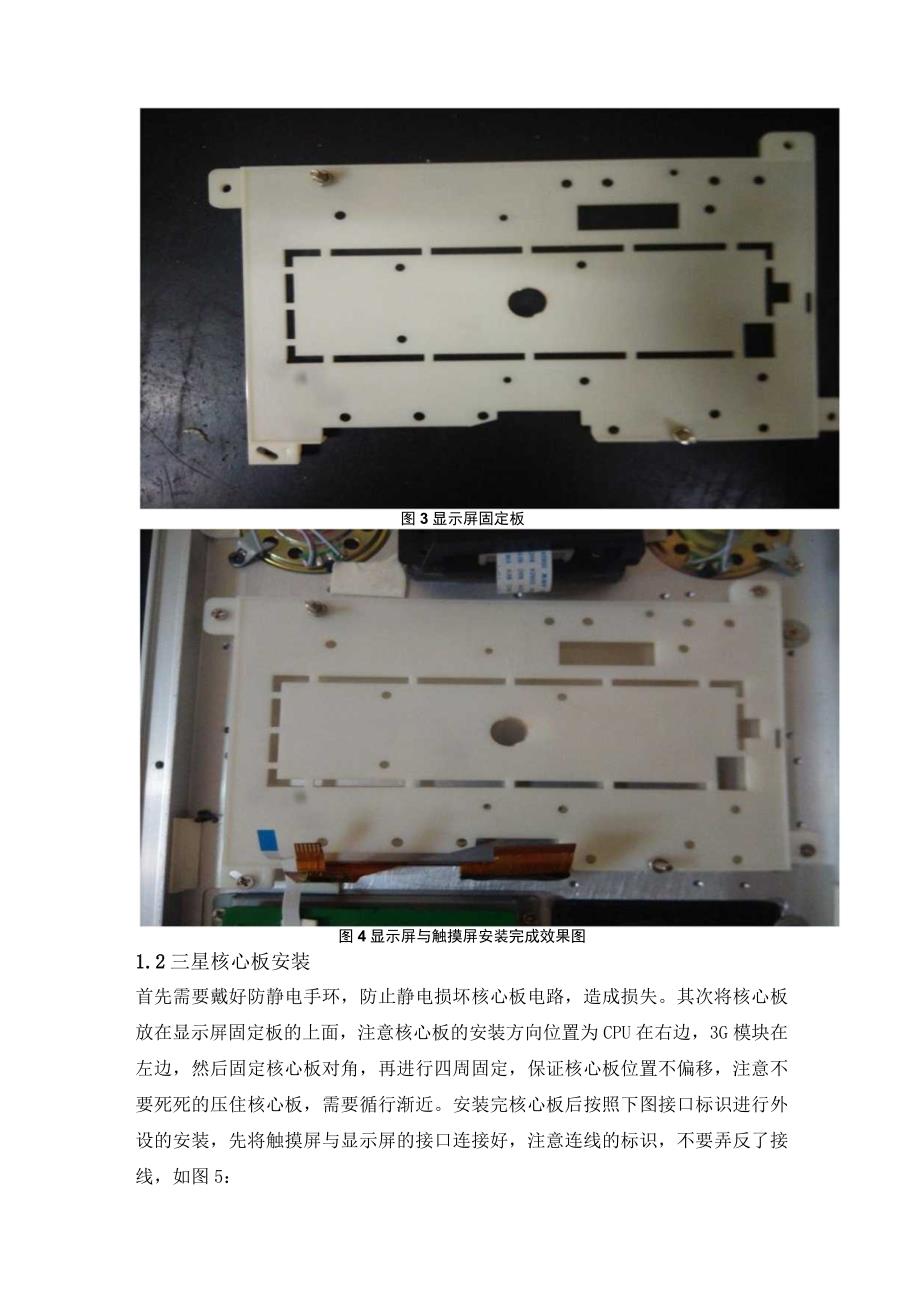

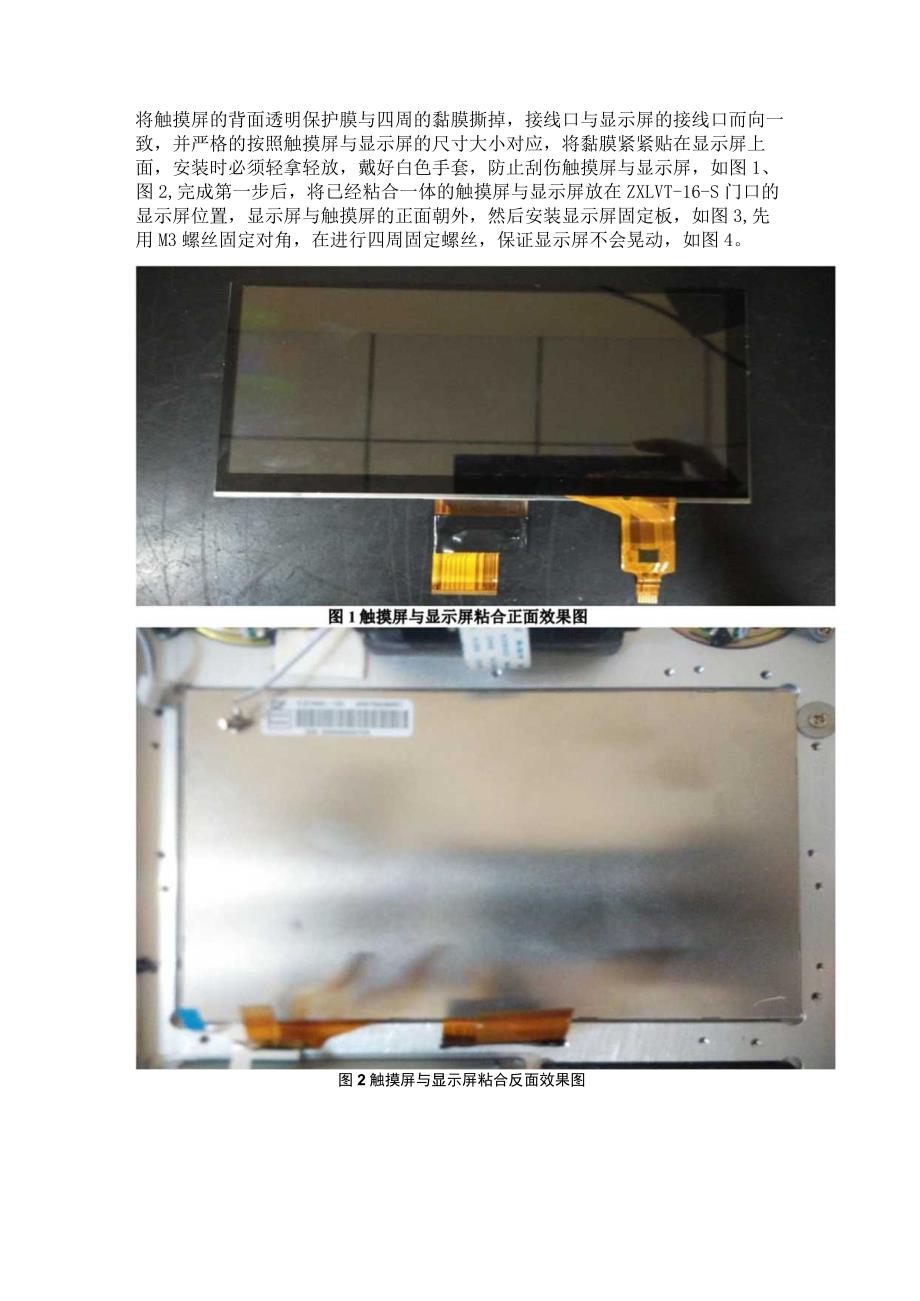

1、ZXLVT-16-S门口机组装与调试1 .硬件组装1.1 触摸屏与显示屏安装将触摸屏的背面透明保护膜与四周的黏膜撕掉，接线口与显示屏的接线口而向一致，并严格的按照触摸屏与显示屏的尺寸大小对应，将黏膜紧紧贴在显示屏上面，安装时必须轻拿轻放，戴好白色手套，防止刮伤触摸屏与显示屏，如图1、图2,完成第一步后，将已经粘合一体的触摸屏与显示屏放在ZXLVT-16-S门口的显示屏位置，显示屏与触摸屏的正面朝外，然后安装显示屏固定板，如图3,先用M3螺丝固定对角，在进行四周固定螺丝，保证显示屏不会晃动，如图4。图2触摸屏与显示屏粘合反面效果图图3显示屏固定板图4显示屏与触摸屏安装完成效果图1.2 三星核心板
2、安装首先需要戴好防静电手环，防止静电损坏核心板电路，造成损失。其次将核心板放在显示屏固定板的上面，注意核心板的安装方向位置为CPU在右边，3G模块在左边，然后固定核心板对角，再进行四周固定，保证核心板位置不偏移，注意不要死死的压住核心板，需要循行渐近。安装完核心板后按照下图接口标识进行外设的安装，先将触摸屏与显示屏的接口连接好，注意连线的标识，不要弄反了接线，如图5：红外灯喇叭麦克图5核心板人体红外I统升级按键L3 3G模块安装3G模块有文字为正面,安装时正面朝上，将3G模块接口插入核心板的3G模块图63G模块接口上，再用M3螺丝将3G模块固定在核心板上面，3G模块，如图6：1.4 人体红外模
3、块安装人体红外安装在ZXLVT-16-S门口机的右下角，在安装的时候需要使用黑色胶带将人体红外模块背面黏住，防止金属外壳将人体红外模块短路现象，再用M3螺丝进行固定，最好使用红外接线与核心板进行连接，注意连线的标识，不要弄反了接线，如图7：图7人体红外模块1.5 矩阵键盘模块安装先安装好硅胶按键，注意硅胶按键上面的数字标识键不要反了，或者整理模块方向反了，再用金属固定支架放在硅胶上面用M3螺丝进行四周固定死，保证位置不要偏移。固定好硅胶按键与支架后，安装矩阵键盘电路模块，安装矩阵键盘的时候注意FPC接口朝上并向下，然后用M3螺丝固定对角，保证键盘的按键与硅胶的按键一一对齐，再固定其余螺丝，在拧
4、螺丝的时候需要循行渐近,挨个挨个的拧，保证矩阵键盘不会倾斜，最好采用FPC软接线将键盘与核心板进行连接，注意连线的标识，不要弄反了接线，如图8：图8矩阵键盘模块1.6 IC刷卡模块IC刷卡模块安装在矩阵键盘的右方的黑色板上面，适当的放好位置，使其能够在使用IC卡进行检测，并使用硬双面胶粘住，最好使用连接线与核心板进行连接，注意连线的标识，不要弄反了接线，如图9：图9IC刷卡模块1.7 喇叭模块将喇叭安装在门口机摄影头的两边的窝巢里，在用铁片加M3螺丝进行固定,最好通过连接线将喇叭与核心板的喇叭接口连接，注意连线的标识，不要弄反了接线，如图10：图10喇叭模块1.8 补光灯模块将补光灯安装在摄像
5、头处（门口就喇叭的中间）的四个柱子，一一对应，采用M3螺帽进行拧紧，并使用接线与核心板进行连接，注意连线的标识，不要弄反了接线，如图11：图11补光灯模块1.9 摄像头模块安装摄像头采用摄像头支架进行固定在补光灯的上面，使用FPC软排线连接转接版，将转接版伸入在固定架里面，同时撕掉摄像头的黏膜，使其粘在固定架的摄像头位置，并将摄像头采用黑色圆纸进行包裹，然后伸入摄像头窝巢里面,再用M3螺丝固定摄像头的支架四周，用黑色摄像头盖子包裹固定，最好将FPC软排线连接核心板的摄像头位置，注意连线的标识，不要弄反了接线，如图12：2硬件调试检查核心板所有外设的接口是否连接正确，接线的标识是否符合规则，如无
6、误,在三星核心板植入荣平提供的底层程序，进行以下模块调试：2.1 电源调试使用万用表测量输入电源是否符合本次门口机电源要求。2.2 触摸屏显示屏调试使用“#1010#”进入一个可以输入字符的界面，使用手指在触摸屏选择上面的输入法，随意输入字符，观察显示屏是否会显示当前所输入的字符，特别是靠近屏幕边缘的字符要全部测试一遍，防止屏幕点击不灵敏。2.3 矩阵键盘调试在矩阵键盘上随意按下键值，连续按键，观察门口机的显示屏是否会显示当前按下的键值及其键值相对应触发的事件，键盘暴力测试，看下键盘质量是否稳定。2.4 摄像头调试开启门口机的呼叫功能，观察摄像头是否会随之开启，并查看显示屏是否会显示当前摄像头所指示的位置图像。2.5补光灯调试当启动摄像头的时候，观察补光灯是否会随着摄像头的开启而启动，观察其LED的亮与灭。2.6喇叭调试当开启了门口就的呼叫功能或者声音提示的时候，听喇叭是否会发出我们所预想的声音效果。2.7IC刷卡调试使用IC卡在门口的刷卡区域进行开锁，观察门口机是否会触发开锁功能。2.8红外调试将门口机的红外接口用黑色胶带封住，观察红外模块红色LED是否会熄灭,有人的时候LED是处于亮的阶段，没人的时候则灭。2.9麦克风调试当呼叫接通的时候，对着麦克风进行声音输入，看对方是否能够听到门口机所发出的音频信息。3软件调试
