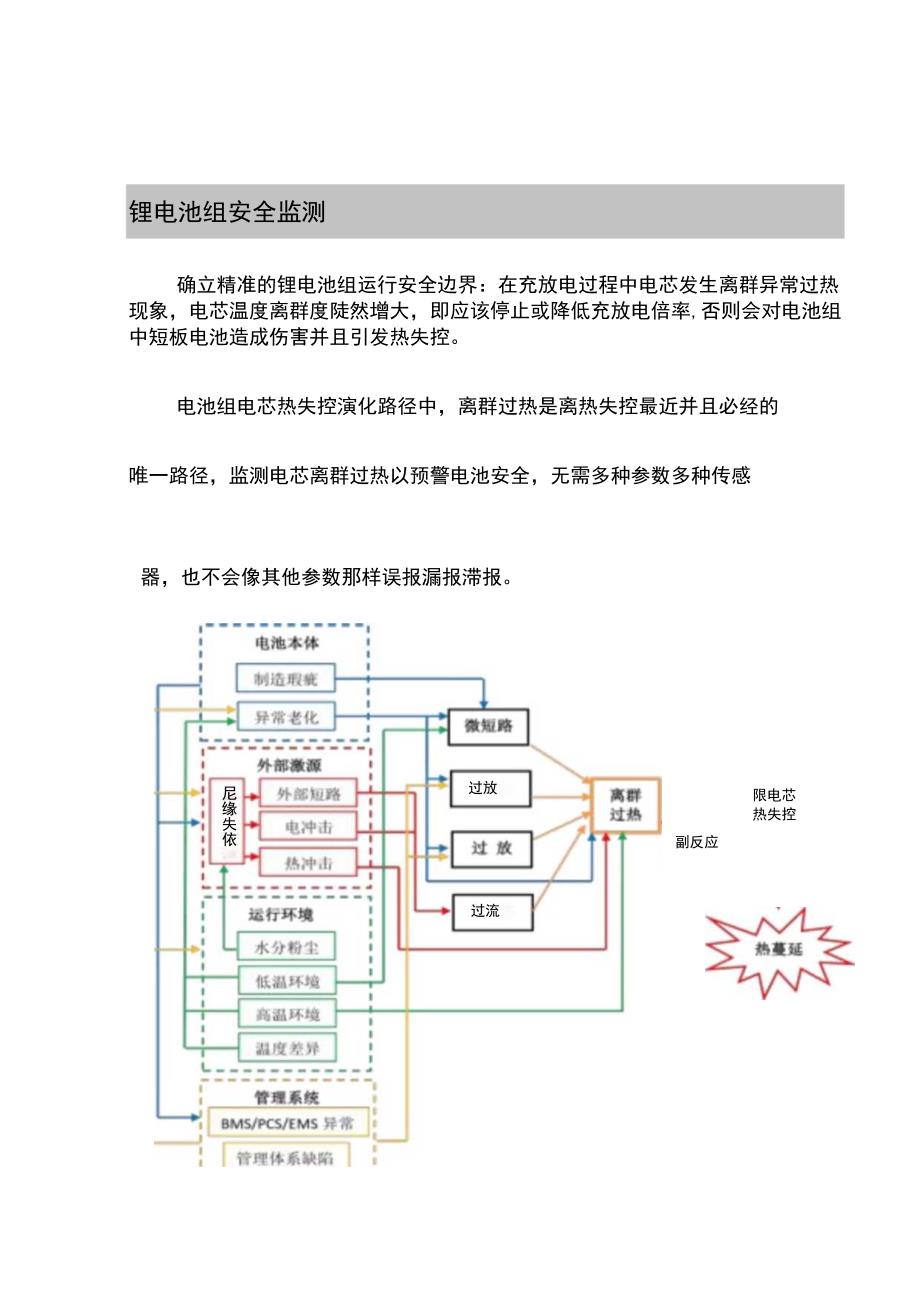

1、锂电池组安全预警系统锂电池组安全监测确立精准的锂电池组运行安全边界：在充放电过程中电芯发生离群异常过热现象，电芯温度离群度陡然增大，即应该停止或降低充放电倍率,否则会对电池组中短板电池造成伤害并且引发热失控。电池组电芯热失控演化路径中，离群过热是离热失控最近并且必经的唯一路径，监测电芯离群过热以预警电池安全，无需多种参数多种传感器，也不会像其他参数那样误报漏报滞报。副反应过放过流尼缘失依限电芯热失控新型离群传感器构建所有电芯热监测点阵，热失控前电芯异常过热监测无一遗漏。电芯点阵温度离群信号传感器热失控前某颗电芯必定会异常过热，过热速率由慢逐渐变快，起始时与正常电芯相比异常部分的热量（外部热源或
2、内部生热）值较小，电芯是一种热阻较大的发热体，特别是大容量电芯，表面温度严重滞后，往往并未超过系统设定的温度阈值和温差限值，但这种表面温度变化是明显离群的。采集NTC温感采集单点温度很难及时筛查出这种微小的表面温度离群，造成安全预警滞后。电池组作为有一致性特点的电芯点阵，电芯本身发热，温度随充放电波动，干扰很大，更适宜采用新型的电芯点阵温度离群信号传感器，将电芯点阵作为一个整体，实时监测电池组电芯点阵温度离群度，同时输出点阵最高温度，对电芯点阵测温预警。电芯点阵温度离群信号传感器是一种创新的点阵式传感器，传感器有多个温度参比结点，所有参比结点温度相同时，结点介电材料空间电势场生变化，电势场将随
3、该温度变化而发生相应偏移，输出一个与该结点温度和其余结点温度比较的温度离群信号。同时，点阵温度传感器还可输出各参比结点中的最高温度信号。电势场离散极离散极电芯点阵温度离群信号传感器每个电池模组安装一个电芯点阵温度离群信号传感器，用于测量模组温度，当模组中某颗电芯有热失控趋势时，其表面温度发生离群变化，不论该温度是否超过系统温度阈值和温差限值，只要该温度变化与其余电芯号将发生显著变化，可及时将电芯异常这一情况识别出来。电芯点阵温度离群度锂电池组安全预警系统每一个电池组从诞生那天起，都具有自己的电芯点阵温度离群特征，随着老化，温度离群特征缓慢变大，基于电芯点阵温度离群信号传感器,可将电池组热离群特
4、征绘制出来，离群度越小，反映了电池组的一致性越好，初始性能也越好。20302010201001000意义:离群度越大，一致性越差，安全、寿命及性能越差；正常电池组在不同充放电工况下，离群度不会明显变化；随着电池组老化，离群度缓慢增大；。电池组内存在异常电芯，离群度将发生明显变化。多维度安全评价及预警：离群度评价电池组性能；离群度变化率预警电池组安全;离群度差值预警电池组异常；互联网储能系统新能源汽车特色功能电池IJ快速充放电护航电池安全状态预警评估电池安全状态远程监控&电池梯次利用安全警卫基于电芯点阵温度离群信号传感器的安全预警系统： 准确评价电池系统热性能; 基于离群过热监测，无误报漏报滞报； 构建所有电芯热点阵，极简的信号、线路和高可靠性； 所有电芯温度同步离群信号，热失控提前预警率100%; 覆盖所有电芯离群异常发热监测，热失控预警准确率100%； 超低功耗； 超宽温区:-100-200; 无漂移老化现象。
