《附着力（百格）操作规范.docx》由会员分享，可在线阅读，更多相关《附着力（百格）操作规范.docx（3页珍藏版）》请在第壹文秘上搜索。

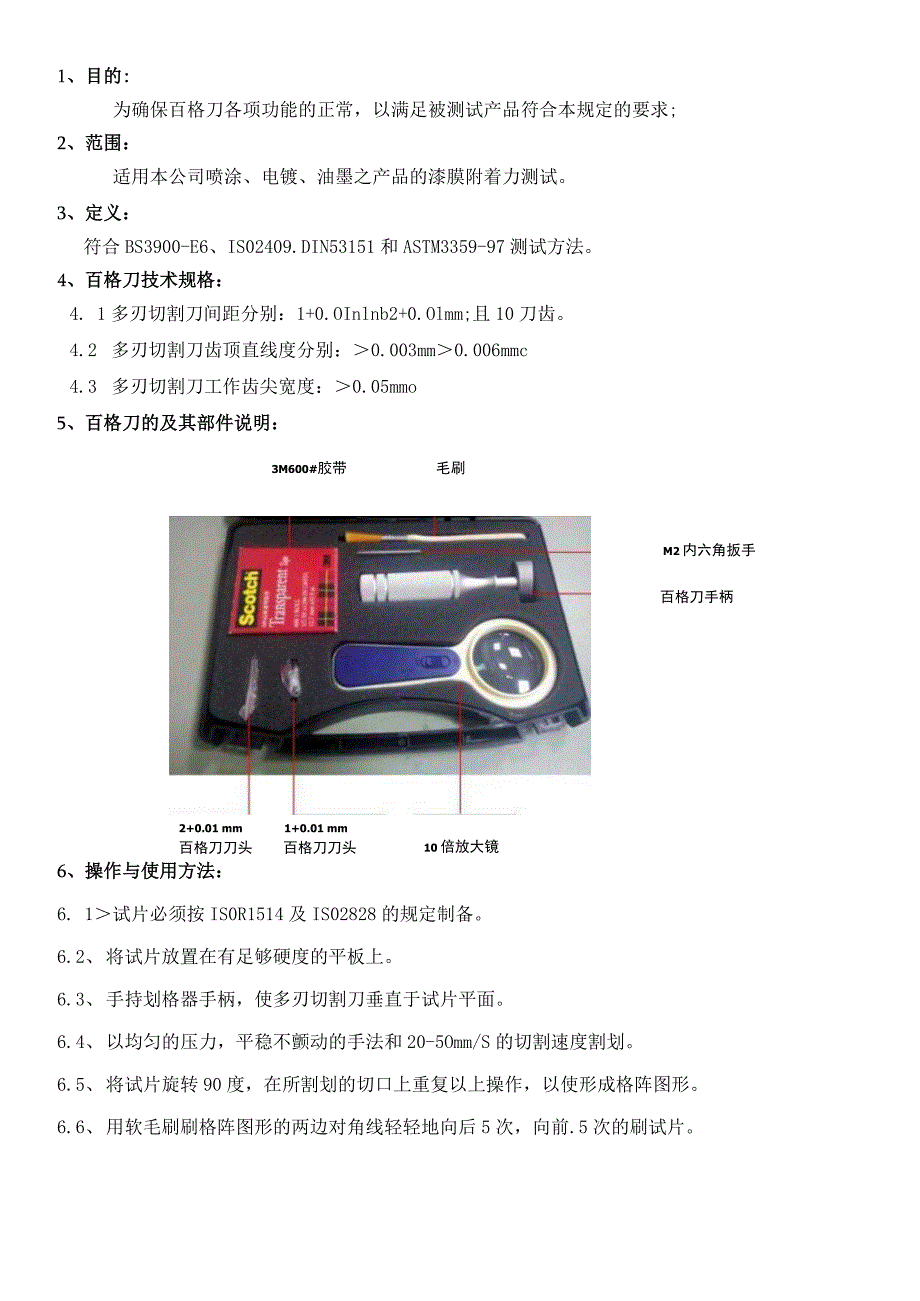

1、1、目的:为确保百格刀各项功能的正常，以满足被测试产品符合本规定的要求;2、范围：适用本公司喷涂、电镀、油墨之产品的漆膜附着力测试。3、定义：符合BS3900-E6、IS02409.DIN53151和ASTM3359-97测试方法。4、百格刀技术规格：4. 1多刃切割刀间距分别：1+0.OInlnb2+0.Olmm;且10刀齿。4.2 多刃切割刀齿顶直线度分别：0.003mm0.006mmc4.3 多刃切割刀工作齿尖宽度：0.05mmo5、百格刀的及其部件说明：3M600#胶带毛刷10倍放大镜2+0.01 mm1+0.01 mm百格刀刀头百格刀刀头M2内六角扳手百格刀手柄6、操作与使用方法：6

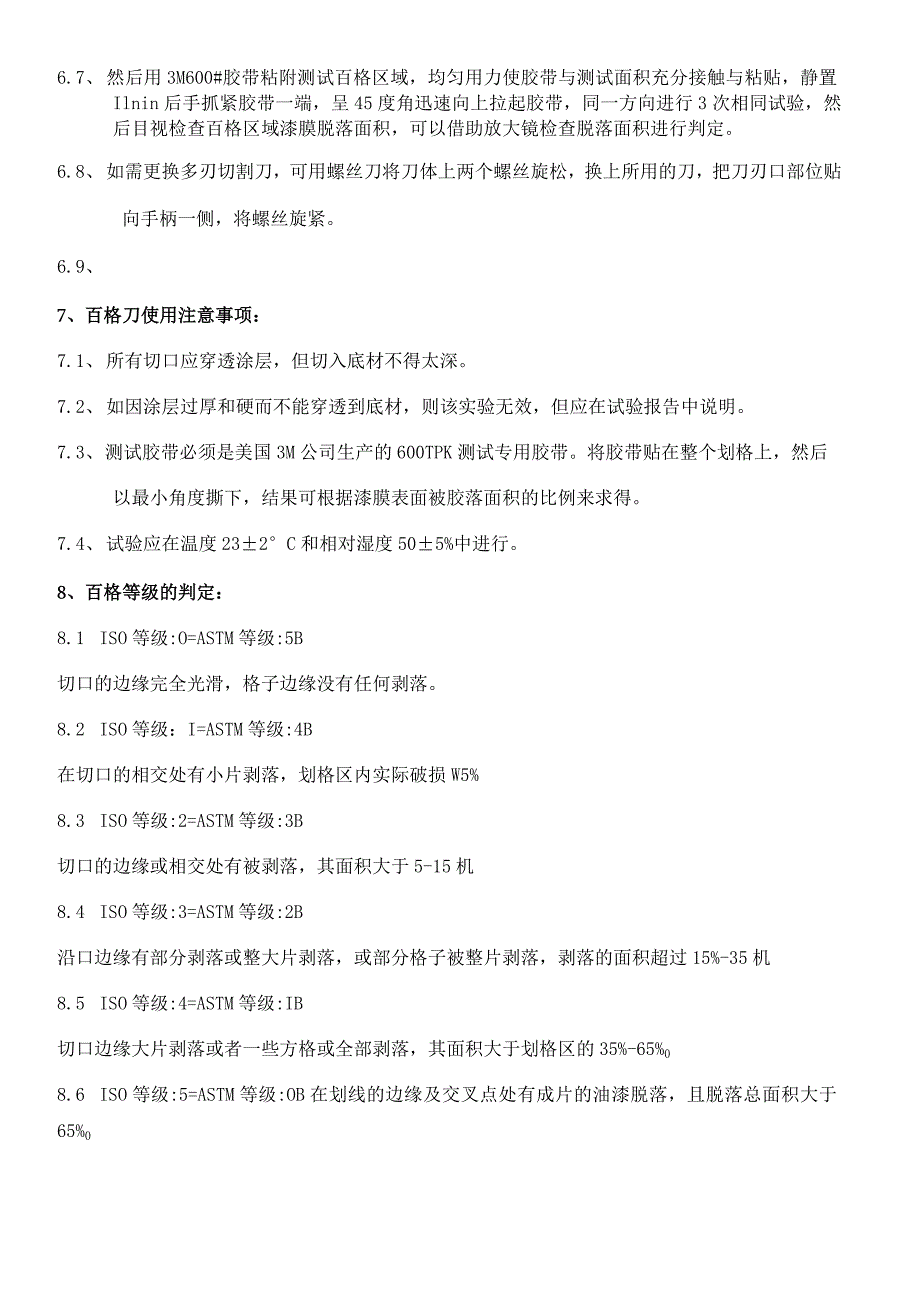

2、. 1试片必须按IS0R1514及IS02828的规定制备。6.2、 将试片放置在有足够硬度的平板上。6.3、 手持划格器手柄，使多刃切割刀垂直于试片平面。6.4、 以均匀的压力，平稳不颤动的手法和20-5Omm/S的切割速度割划。6.5、 将试片旋转90度，在所割划的切口上重复以上操作，以使形成格阵图形。6.6、 用软毛刷刷格阵图形的两边对角线轻轻地向后5次，向前.5次的刷试片。6.7、 然后用3M600#胶带粘附测试百格区域，均匀用力使胶带与测试面积充分接触与粘贴，静置Ilnin后手抓紧胶带一端，呈45度角迅速向上拉起胶带，同一方向进行3次相同试验，然后目视检查百格区域漆膜脱落面积，可以借
3、助放大镜检查脱落面积进行判定。6.8、 如需更换多刃切割刀，可用螺丝刀将刀体上两个螺丝旋松，换上所用的刀，把刀刃口部位贴向手柄一侧，将螺丝旋紧。6.9、7、百格刀使用注意事项：7.1、 所有切口应穿透涂层，但切入底材不得太深。7.2、 如因涂层过厚和硬而不能穿透到底材，则该实验无效，但应在试验报告中说明。7.3、 测试胶带必须是美国3M公司生产的600TPK测试专用胶带。将胶带贴在整个划格上，然后以最小角度撕下，结果可根据漆膜表面被胶落面积的比例来求得。7.4、 试验应在温度232C和相对湿度505%中进行。8、百格等级的判定：8.1 ISO等级:O=ASTM等级:5B切口的边缘完全光滑，格子

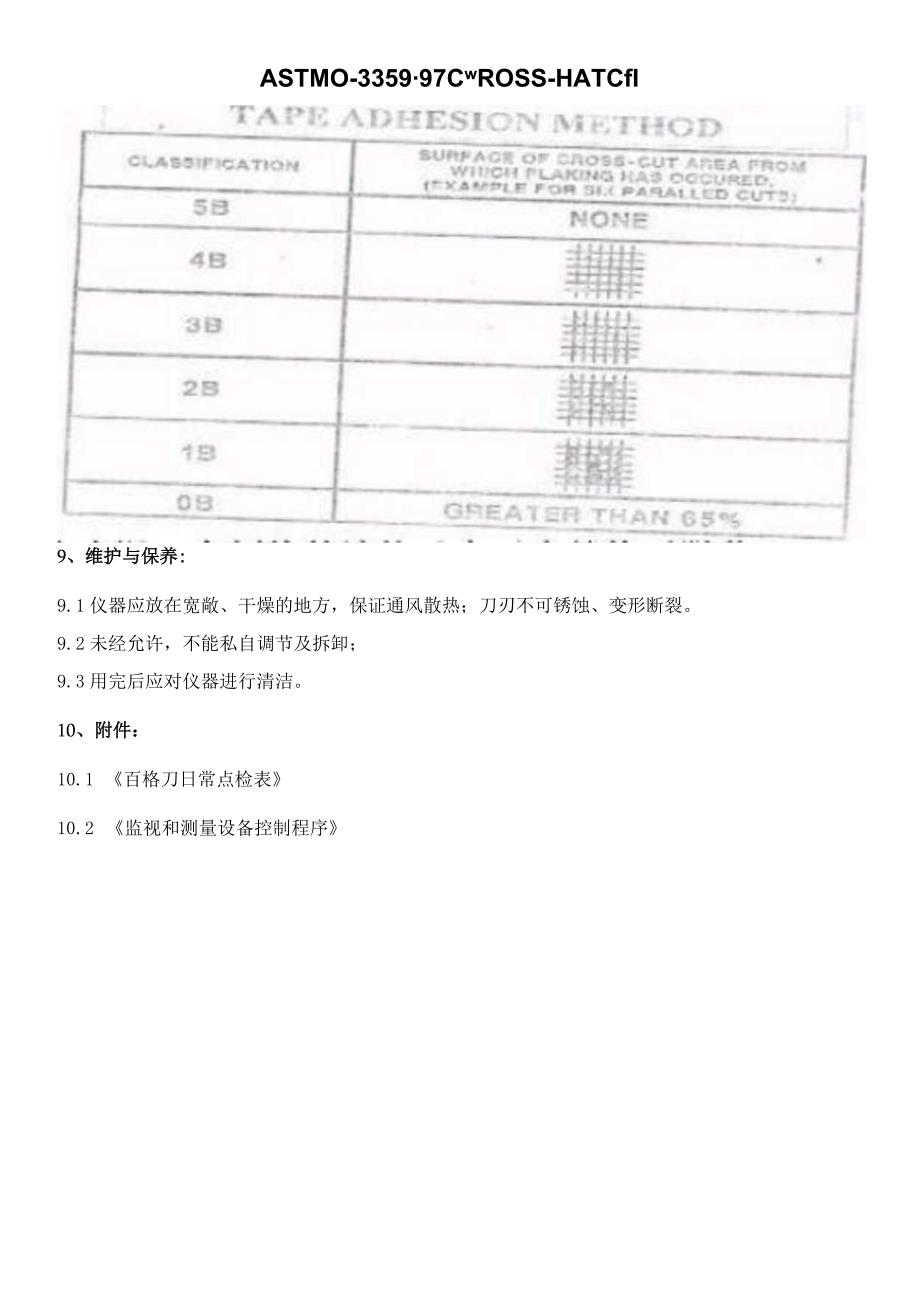

4、边缘没有任何剥落。8.2 ISO等级：I=ASTM等级:4B在切口的相交处有小片剥落，划格区内实际破损W5%8.3 ISO等级:2=ASTM等级:3B切口的边缘或相交处有被剥落，其面积大于5-15机8.4 ISO等级:3=ASTM等级:2B沿口边缘有部分剥落或整大片剥落，或部分格子被整片剥落，剥落的面积超过15%-35机8.5 ISO等级:4=ASTM等级:IB切口边缘大片剥落或者一些方格或全部剥落，其面积大于划格区的35%-65%08.6 ISO等级:5=ASTM等级:OB在划线的边缘及交叉点处有成片的油漆脱落，且脱落总面积大于65%0ASTMO-335997CwROSS-HATCfI9、维护与保养:9.1仪器应放在宽敞、干燥的地方，保证通风散热；刀刃不可锈蚀、变形断裂。9.2未经允许，不能私自调节及拆卸；9.3用完后应对仪器进行清洁。10、附件：10.1 百格刀日常点检表10.2 监视和测量设备控制程序
