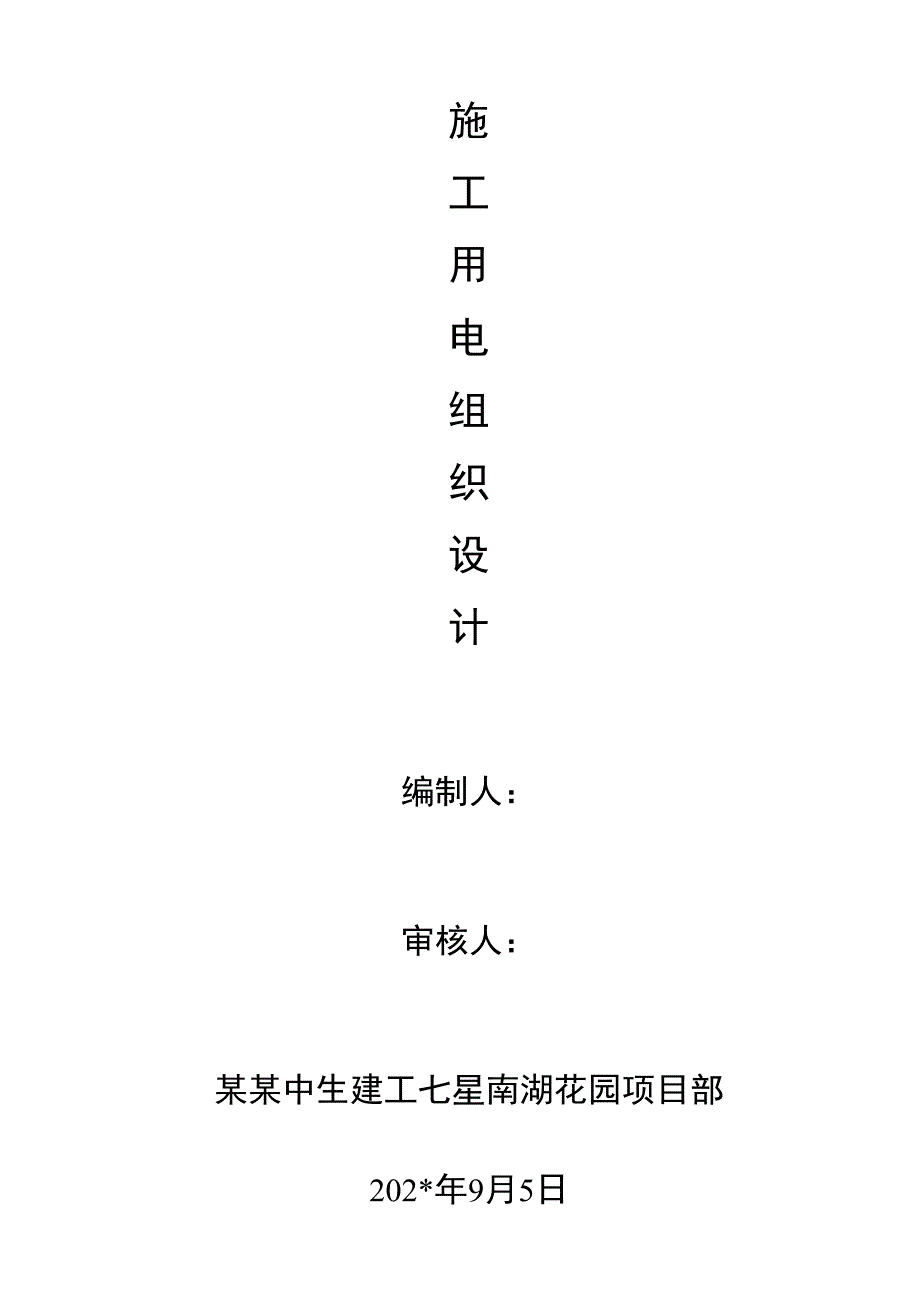

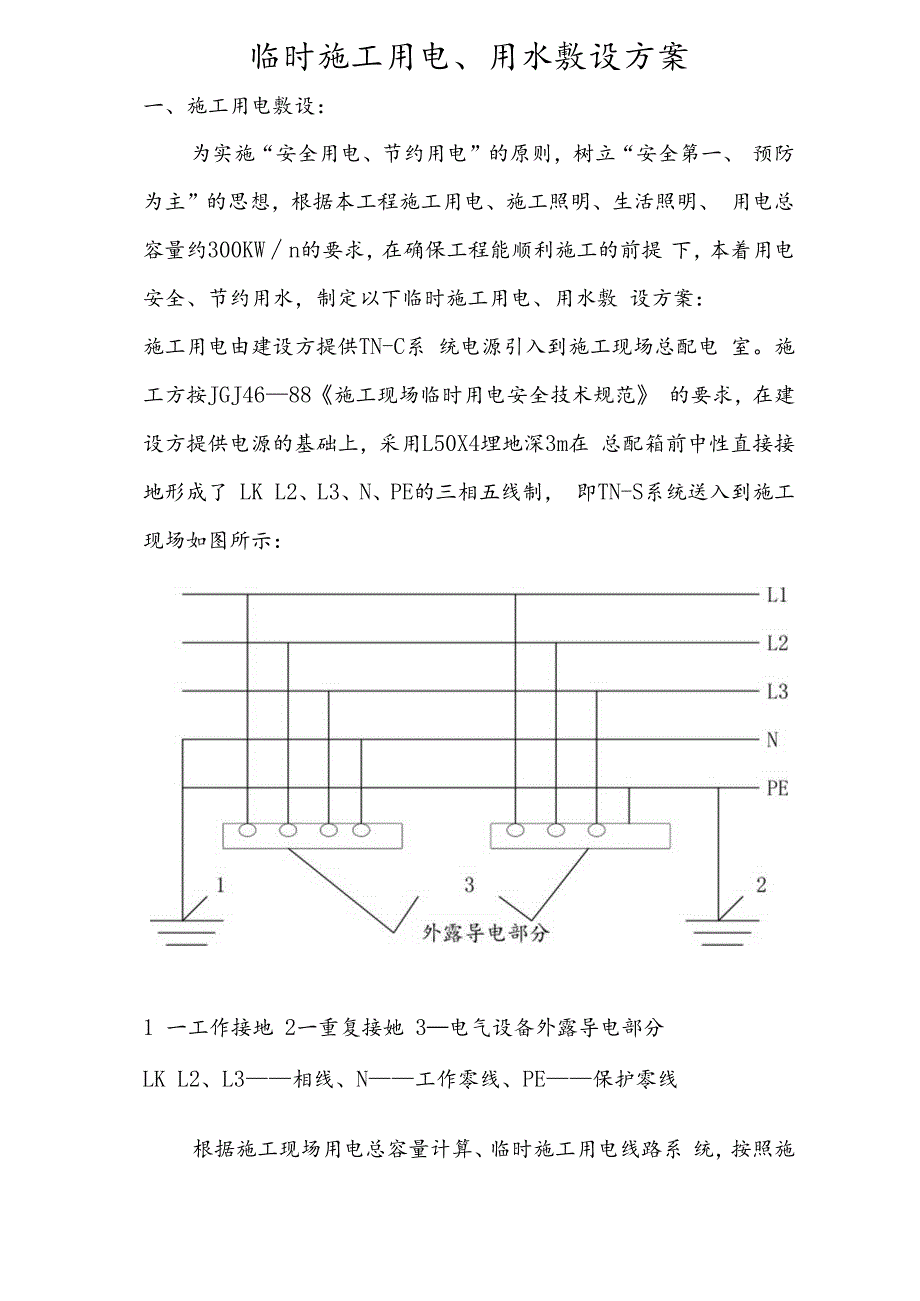

1、施工用电组织设计编制人：审核人：某某中生建工七星南湖花园项目部202*年9月5日临时施工用电、用水敷设方案一、施工用电敷设：为实施“安全用电、节约用电”的原则，树立“安全第一、 预防为主”的思想，根据本工程施工用电、施工照明、生活照明、 用电总容量约300KWn的要求，在确保工程能顺利施工的前提 下，本着用电安全、节约用水，制定以下临时施工用电、用水敷 设方案：施工用电由建设方提供TN-C系 统电源引入到施工现场总配电 室。施工方按JGJ4688施工现场临时用电安全技术规范 的要求，在建设方提供电源的基础上，采用L50X4埋地深3m在 总配箱前中性直接接地形成了 LK L2、L3、N、PE的三

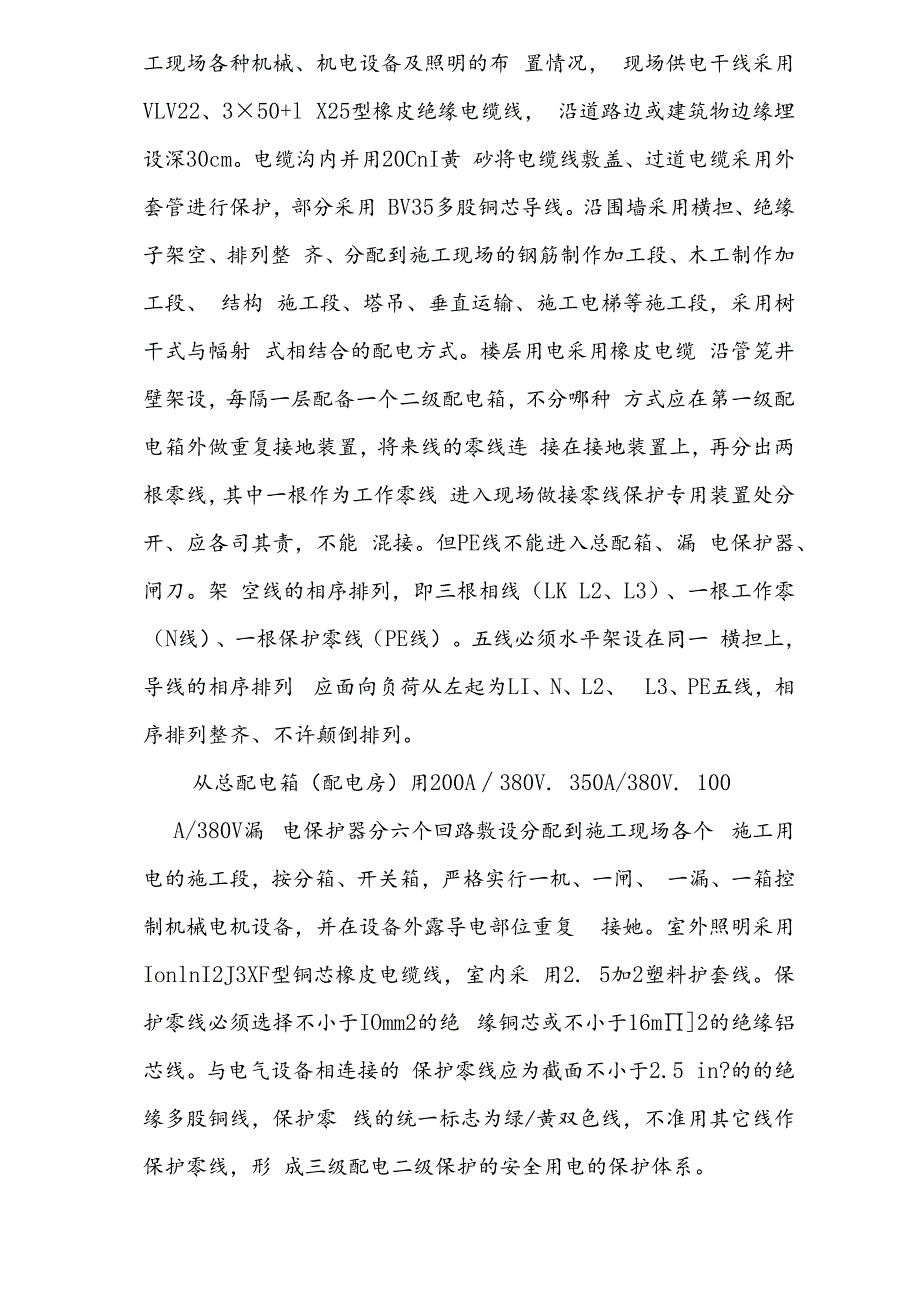

2、相五线制， 即TN-S系统送入到施工现场如图所示：1 一工作接地 2一重复接她 3电气设备外露导电部分LK L2、L3相线、N工作零线、PE保护零线根据施工现场用电总容量计算、临时施工用电线路系 统，按照施工现场各种机械、机电设备及照明的布 置情况， 现场供电干线采用VLV22、350+l X25型橡皮绝缘电缆线， 沿道路边或建筑物边缘埋设深30cm。电缆沟内并用20CnI黄 砂将电缆线敷盖、过道电缆采用外套管进行保护，部分采用 BV35多股铜芯导线。沿围墙采用横担、绝缘子架空、排列整 齐、分配到施工现场的钢筋制作加工段、木工制作加工段、 结构 施工段、塔吊、垂直运输、施工电梯等施工段，采用树
3、 干式与幅射 式相结合的配电方式。楼层用电采用橡皮电缆 沿管笼井壁架设，每隔一层配备一个二级配电箱，不分哪种 方式应在第一级配电箱外做重复接地装置，将来线的零线连 接在接地装置上，再分出两 根零线，其中一根作为工作零线 进入现场做接零线保护专用装置处分开、应各司其责，不能 混接。但PE线不能进入总配箱、漏 电保护器、闸刀。架 空线的相序排列，即三根相线（LK L2、L3）、一根工作零 （N线）、一根保护零线（PE线）。五线必须水平架设在同一 横担上，导线的相序排列 应面向负荷从左起为LI、N、L2、 L3、PE五线，相序排列整齐、不许颠倒排列。从总配电箱（配电房）用200A380V. 350A
4、/380V. 100A/380V漏 电保护器分六个回路敷设分配到施工现场各个 施工用电的施工段，按分箱、开关箱，严格实行一机、一闸、 一漏、一箱控制机械电机设备，并在设备外露导电部位重复 接她。室外照明采用IonlnI2J3XF型铜芯橡皮电缆线，室内采 用2. 5加2塑料护套线。保护零线必须选择不小于IOmm2的绝 缘铜芯或不小于16m2的绝缘铝芯线。与电气设备相连接的 保护零线应为截面不小于2.5 in?的的绝缘多股铜线，保护零 线的统一标志为绿/黄双色线，不准用其它线作保护零线，形 成三级配电二级保护的安全用电的保护体系。线路敷设时，必须严格按照JGJ4688施工现场临时用 电安全技术规范
5、和JGJ5999建筑施工安全检查标准 进行敷设，严禁架设在脚手架及树叉 上。现场所用漏 电保 护器、闸刀的熔断丝（保险丝）应按规范 和检查标准要求匹 配。严禁使用铜丝或铝丝代替保险丝，现场施工用电与生 活用电及照明用电应分开，并各自设有回路。二、施工用水敷设施工现场所用水源，由建设方方将水源送到现场，在建设 方提供的水源处安装现场施工用水的水表，采用48镀锌管 引至到搅拌场她和建筑物旁及生活居住场地，再由建筑物旁 立水管将水源引至到每层楼作施工用水，并分别用闸阀控制 每段，形成分段用水。三、安全用电措施1 .确保施工现场架空线的安全距离不小于6M,确保配电箱 有门,有锁,有防雨 措施标准箱.并
6、有保护零。、2 .确保三级配电二级保护,确保一机、一闸、一漏、一箱、 漏 电保护器参数匹配，配电箱内多路配电标志，照明、施工 用电分开并设有专用回路。3 .确保安全用电，严禁在非电工不准乱接拉电源线，电源 线必须架空牢固，所有移动机电设备，必须设有漏电保护 器，插头插座完好无损。4 .严禁将电线直接插入插座中，潮湿地带必须伏以下的安 全电压，下班时或机械停止使用，必须切断电源，锁好电箱。5 .建立健全电工档案，施工现场必须由持证电工做好巡视、 维修、管理记录。注：电、水详细走向见现场总平面布 置图，用电量见现场 电力需求计划表施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工
7、安全、消防知识的教育和考核工 作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝 并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许 私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电 挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发
8、生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好 的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机 具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时, 必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看 管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易 燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必 须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再 作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以 及不适于高空作业的人员，不得从事高空作业。
