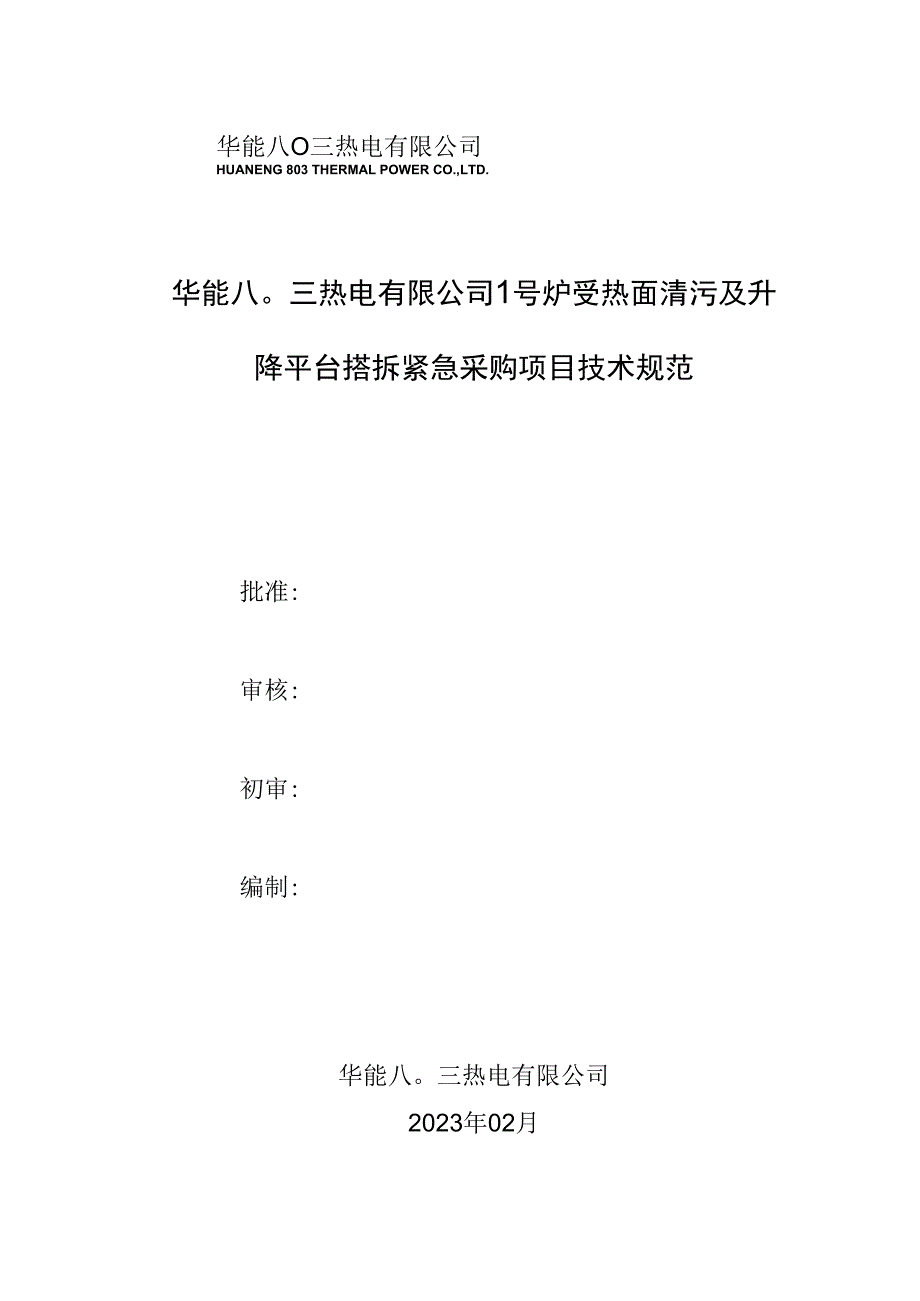

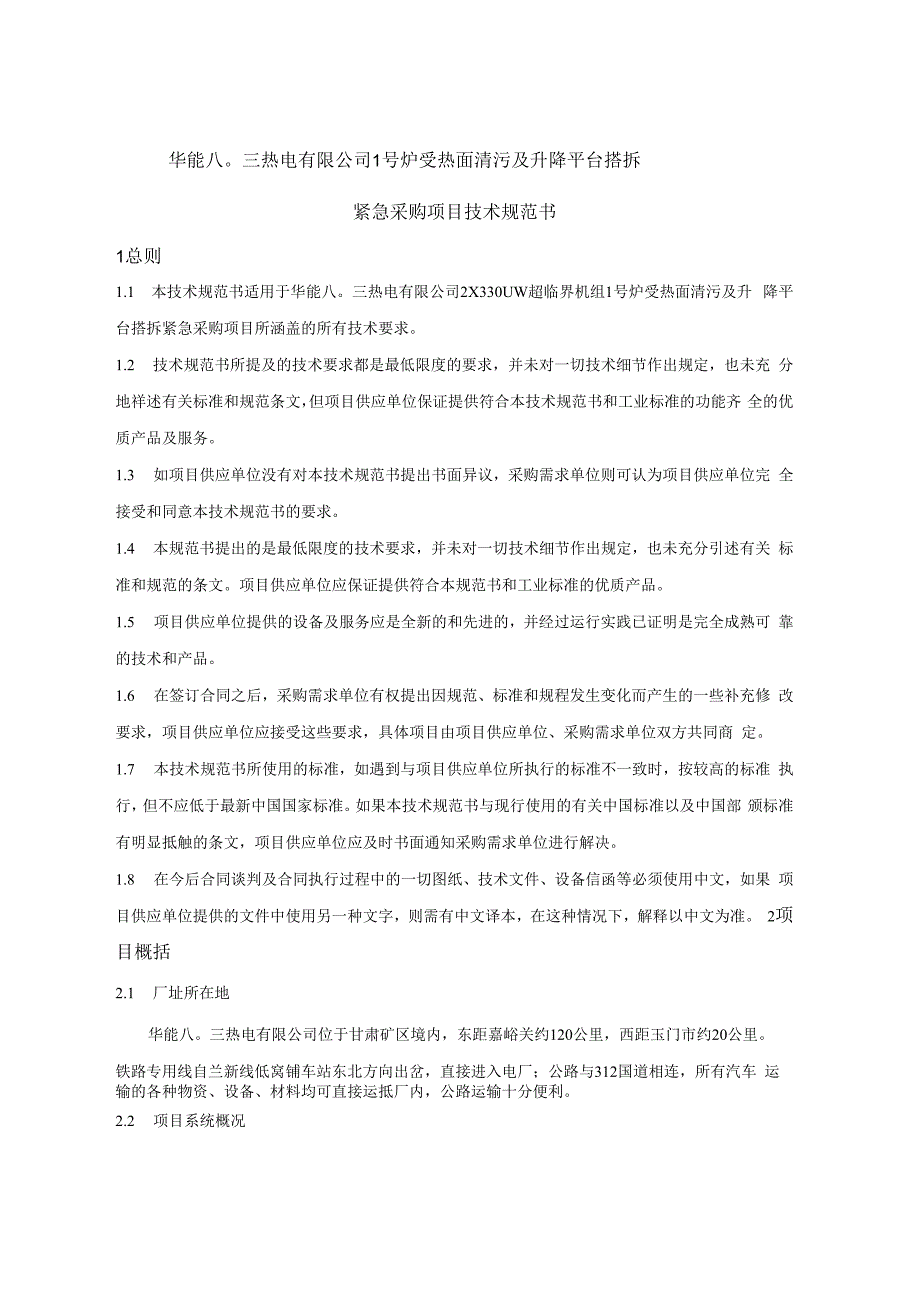

1、华能八O三热电有限公司HUANENG 803 THERMAL POWER CO.,LTD.华能八。三热电有限公司1号炉受热面清污及升降平台搭拆紧急采购项目技术规范批准:审核:初审:编制:华能八。三热电有限公司2023年02月华能八。三热电有限公司1号炉受热面清污及升降平台搭拆紧急采购项目技术规范书1总则1.1 本技术规范书适用于华能八。三热电有限公司2X330UW超临界机组1号炉受热面清污及升 降平台搭拆紧急采购项目所涵盖的所有技术要求。1.2 技术规范书所提及的技术要求都是最低限度的要求，并未对一切技术细节作出规定，也未充 分地祥述有关标准和规范条文，但项目供应单位保证提供符合本技术规范书和
2、工业标准的功能齐 全的优质产品及服务。1.3 如项目供应单位没有对本技术规范书提出书面异议，采购需求单位则可认为项目供应单位完 全接受和同意本技术规范书的要求。1.4 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关 标准和规范的条文。项目供应单位应保证提供符合本规范书和工业标准的优质产品。1.5 项目供应单位提供的设备及服务应是全新的和先进的，并经过运行实践已证明是完全成熟可 靠的技术和产品。1.6 在签订合同之后，采购需求单位有权提出因规范、标准和规程发生变化而产生的一些补充修 改要求，项目供应单位应接受这些要求，具体项目由项目供应单位、采购需求单位双方共同
3、商 定。1.7 本技术规范书所使用的标准，如遇到与项目供应单位所执行的标准不一致时，按较高的标准 执行，但不应低于最新中国国家标准。如果本技术规范书与现行使用的有关中国标准以及中国部 颁标准有明显抵触的条文，项目供应单位应及时书面通知采购需求单位进行解决。1.8 在今后合同谈判及合同执行过程中的一切图纸、技术文件、设备信函等必须使用中文，如果 项目供应单位提供的文件中使用另一种文字，则需有中文译本，在这种情况下，解释以中文为准。 2项目概括2.1 厂址所在地华能八。三热电有限公司位于甘肃矿区境内，东距嘉峪关约120公里，西距玉门市约20公里。铁路专用线自兰新线低窝铺车站东北方向出岔，直接进入电

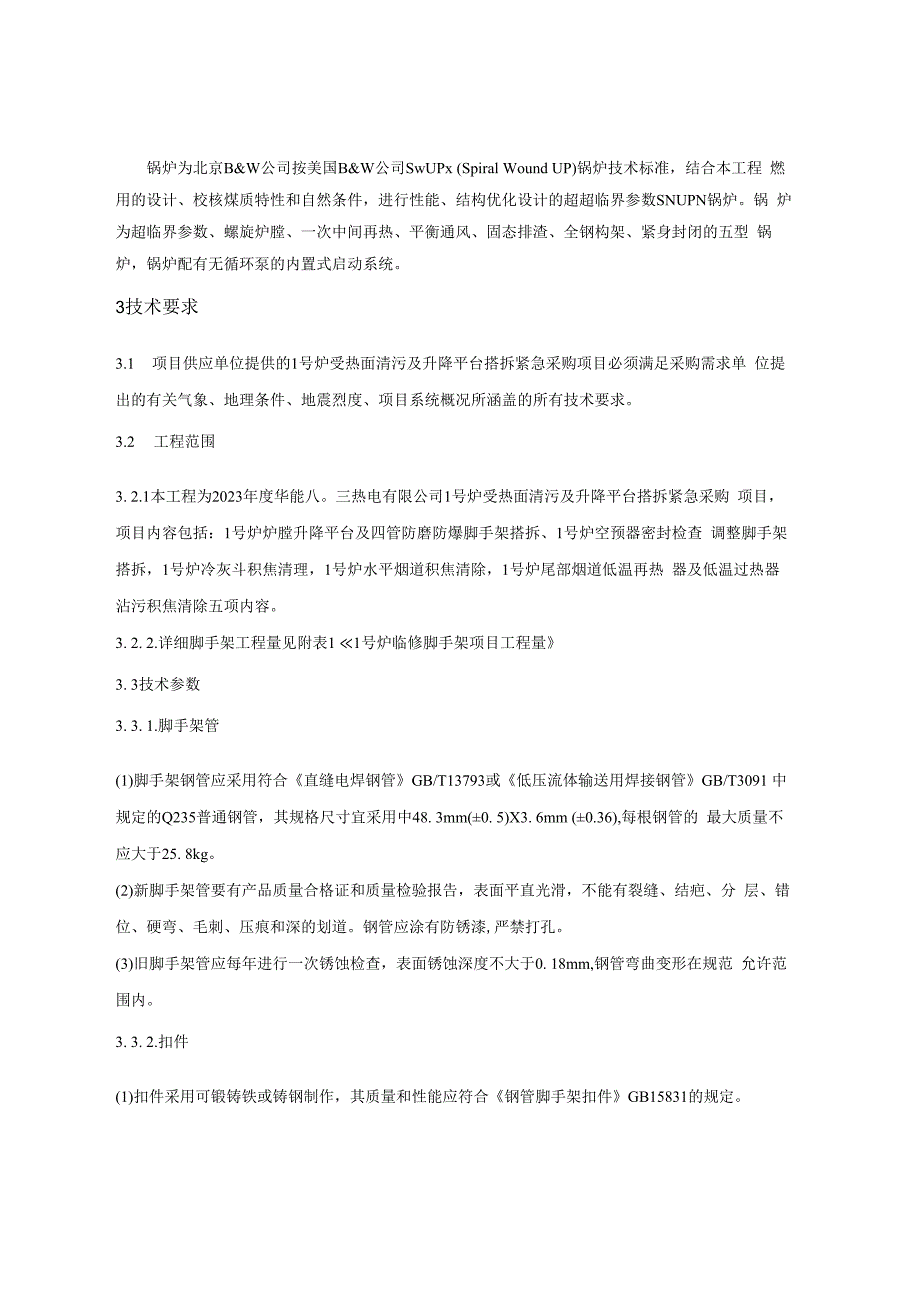

4、厂；公路与312国道相连，所有汽车 运输的各种物资、设备、材料均可直接运抵厂内，公路运输十分便利。2.2 项目系统概况锅炉为北京B&W公司按美国B&W公司SwUPx (Spiral Wound UP)锅炉技术标准，结合本工程 燃用的设计、校核煤质特性和自然条件，进行性能、结构优化设计的超超临界参数SNUPN锅炉。锅 炉为超临界参数、螺旋炉膛、一次中间再热、平衡通风、固态排渣、全钢构架、紧身封闭的五型 锅炉，锅炉配有无循环泵的内置式启动系统。3技术要求3.1 项目供应单位提供的1号炉受热面清污及升降平台搭拆紧急采购项目必须满足采购需求单 位提出的有关气象、地理条件、地震烈度、项目系统概况所涵盖的
5、所有技术要求。3.2 工程范围3. 2.1本工程为2023年度华能八。三热电有限公司1号炉受热面清污及升降平台搭拆紧急采购 项目，项目内容包括：1号炉炉膛升降平台及四管防磨防爆脚手架搭拆、1号炉空预器密封检查 调整脚手架搭拆，1号炉冷灰斗积焦清理，1号炉水平烟道积焦清除，1号炉尾部烟道低温再热 器及低温过热器沾污积焦清除五项内容。3. 2. 2.详细脚手架工程量见附表1 1号炉临修脚手架项目工程量3. 3技术参数3. 3. 1.脚手架管(1)脚手架钢管应采用符合直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3091 中规定的Q235普通钢管，其规格尺寸宜采用中48. 3mm(0
6、. 5)X3. 6mm (0.36),每根钢管的 最大质量不应大于25. 8kg。(2)新脚手架管要有产品质量合格证和质量检验报告，表面平直光滑，不能有裂缝、结疤、分 层、错位、硬弯、毛刺、压痕和深的划道。钢管应涂有防锈漆,严禁打孔。(3)旧脚手架管应每年进行一次锈蚀检查，表面锈蚀深度不大于0. 18mm,钢管弯曲变形在规范 允许范围内。3. 3. 2.扣件(1)扣件采用可锻铸铁或铸钢制作，其质量和性能应符合钢管脚手架扣件GB15831的规定。(2)新购置的扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证明，并进行防 锈处理。(3)扣件在使用前要逐个检查，有裂纹、变形、不完整、螺栓螺
7、纹滑丝的严禁使用。(4)扣件在螺栓拧紧扭力矩达到65N-m时，不得发生破坏。3.3.3.门式脚手架构(配)件(1)门式脚手架搭拆前，对门架与配件的基本尺寸、质量和性能应按门式钢管脚手架JG13 的规定进行检查，确认合格后方可使用。(2)施工现场使用的门架与配件应具有产品质量合格证，标志清晰。门架与配件表面平直光滑, 焊缝饱满，没有裂缝、开焊、焊缝错位、硬弯、凹痕、毛刺、锁销变形弯曲等缺陷；门架与配件 表面应涂刷防锈漆或镀锌。(3)周转使用的门架与配件，应按建筑施工门式钢管脚手架安全技术规范JGJ128附录A的 规定经分类检查确认为A类方可使用；B类、C类应经试验、维修达到A类后方可使用；不得使
8、 用D类门架和配件。(4)加固杆、连接杆钢管应符合GB/T13793或GB/T3091中规定的Q235级普通钢管尺寸和质 量要求。3. 3. 4.脚手板(1)单块脚手板的质量不宜大于30kg。(2)冲压钢脚手板的材质应符合碳素结构钢GB/T700中Q235级钢的规定并有产品质量合格 证，入厂时要进行验收，不得有裂纹、开焊与硬弯，有防滑措施，表面涂防锈漆。3.4 技术要求3.5 . L保温工程：管道、设备纤维类、毡类保温拆除及安装，法兰、阀门散状纤维类保温拆除、 安装；管道、设备抹面保护层、玻璃丝布保护层、铁丝网保护层、铁皮保护层拆除、安装；阀门 人孔法兰镀锌铁皮、铝皮盒制安等。3. 4. 2.
9、保温及其外护板施工：采购需求单位只负责主耗材保温材料、化妆板。施工中其他消耗性 材料如角铁、铁丝网、螺钉、钾钉等其他耗材由项目供应单位负责。3.4.3.脚手架工程：普通脚手架(容器内、夕卜)搭拆，炉内升降平台搭拆。3. 4. 5.脚手架搭拆施工采取包工包料形式：本项目脚手架架管、架板、扣件和其它所有一切材料 均由项目供应单位提供(铁皮、保温材料由项目需求单位提供)，但需经采购需求单位相关部门 验收。脚手架架管必须符合国家标准经检验合格的钢管。项目供应单位提供的脚手架架管、架板、 扣件等材料必须满足现场检修施工工作需要。3. 4. 6.脚手架搭拆施工现场材料的运输、保管工作、施工现场的保洁工作等
10、由项目供应单位负责。3. 4. 7.锅炉炉膛内升降平台搭拆包括平台二次搬运、组装、全过程操作(具备起重证人员)、拆 除、清点及存库。3.4.8. 1、2机组D级检修期间对保温进行拆卸、恢复，保温作业中涉及到的焊接等作业，由采 购需求单位负责。3. 4. 9.保温及其外护板施工用材料在电厂的仓库(或临时堆放场)至施工现场的运输和现场保管、 现场保洁工作由项目供应单位负责。3.4. 10.投标报价包括但不限于合同工程所需材料、仪器、技术服务、培训、保险、试验等所有 为完成合同工程及质量保修所可能发生的全部费用。投标报价还应包括服务人员的工资及各种补 助、交通费、通讯费、食宿费、医疗费、管理费、运杂
11、费、保险费、利润、税金以及施工过程中 各类措施费用、市场价格变化产生的风险、政策性风险等与本合同有关的所有费用。3. 5除焦工器具要求3. 5. 1.项目供应单位所使用的除焦工器具应保证是完好无缺陷的工器具。3. 5. 2.所使用的风锚无漏气现象。3. 5. 3.所使用的电锚必须经项目需求单位专业人员进行检验，检验合格后方可带入现场。3. 5人员要求(1)脚手架搭设与拆除人员必须是经过国家相关部门培训、考核合格的专业架子工，做到持证 上岗。(2)在冷灰斗、水平烟道清污及脚手架搭、拆时作业人员必须戴安全帽，系安全带，穿防滑鞋。 尾部烟道清污时作业人员必须戴安全帽，穿防滑鞋。(3)作业人员必须身体
12、健康，不得患有高血压、心脏病、癫痫病等不宜从事高处作业的禁忌症。 精神不振者或饮酒后严禁参加登高搭拆脚手工作。3.6组织机构及人员要求。3.6. L项目供应单位应提供与服务有关的所有必要的劳务和职员，包括但不限于：(I) 一名项目经理，负责合同执行与现场协调所有事宜。(II)专业技术人员应具有丰富的同类型机组检修维护经验，这些人员应直接向项目供应单位项目 经理负责。(III)安监人员的职责就是确保按照本合同工作和提供的服务都是以安全的方式进行的，他们均 应直接向项目供应单位总部的高层领导汇报，而不是向工作现场的项目人员汇报。(IV)特种工作人员应持证上岗。3. 6. 2.项目供应单位提供组织机
13、构设置交采购需求单位进行审核备案，组织机构应包含人员结构 设置、安全网络设置、质保体系设置，脚手架搭拆人员不低于20人，如不能漏足检修进度要求, 项目供应单位需无条件增加人员以满足工期进度要求。3. 6. 3.项目供应单位作业人员必须是身体健康，无任何身体缺陷，能适应相应岗位、环境的工作; 项目供应单位应提供健康查体证明，项目供应单位人员变动必须征得采购需求单位同意并出具书 面报告交采购需求单位备案。3. 6. 3.项目经理年龄应为55岁以下，有三项以上火力发电厂脚手架及保温搭拆工作管理经验。3. 6. 4.技术主管兼安全员应为55岁以下，从事电厂脚手架及保温搭拆工作5年以上。3. 6. 5.
14、所有入厂工作人员不得超过55周岁，女不得超过45周岁，且从事电厂脚手架及保温搭拆 工作2年以上。3. 6. 6.作业工人的数量应能满足工作需要，在作业人员的数量和工种不能满足工作需要时，应及 时补充足够的相关作业人员到达现场。3. 6. 7.进入炉膛内搭拆脚手架，必须遵守下列事项：(1)炉膛内不得少于2人。(2)炉膛内应分别设置两路不同供电电源的、有符合安全要求的、足够的照明系统。(3)使用的电气设备在炉膛外应设有触电保护装置。(4)施工时应确认施工区域上部没有焦块坠落的危险。(5)炉外有专人监护并使用对讲机及时进行沟通。3. 6. 8.进入炉膛内或烟道内清污，必须遵守下列事项：(1)炉膛内不
15、得少于2人。(2)炉膛内应分别设置两路不同供电电源的、有符合安全要求的、足够的照明系统。(3)使用的电气设备在炉膛外应设有触电保护装置。(4)施工时应从上往下进行清污，首先应确保上部没有残留积焦。(5)炉外有专人监护。注意：锅炉炉膛升降平台的组装必须要有熟悉平台结构，具有组装经验的人员进行安装，对升降 平台的工作原理和操作方法必须熟练。锅炉受热面清污人员必须熟悉受热面结构，具有除焦经验的人进行清理。3. 6. 8.若工作中有以上规定未描述现象，应参照电业安全工作规程(热力和机械部分)相关 条款执行，若以上规定与电业安全工作规程(热力和机械部分)有抵触则以电业安全工作 规程(热力和机械部分)规定为准执行。4. 6. 9.项目供应单位为施工人员购买赔付额度不低于80万元的工伤保险。3. 6. 10项目供应单位所报价格中必须含有安全生产费用提取，为总合同价款的2. 5%o4执行标准华能八O三热电有限公司受热面清污及升降平台搭拆紧急采购项目应执行下列标准(不限于 此)4. 1.电力建设施工及验收技术规范(锅炉机组篇)(DL/T 5407-95)4. 2.电力建设施工及验收技术规范(焊接篇)5. 3.火电施工质量检验评定标准(锅炉篇)2008版5.4. 火力发电厂锅炉炉墙检修工艺规程(DL/T 638T997)4. 5.设
