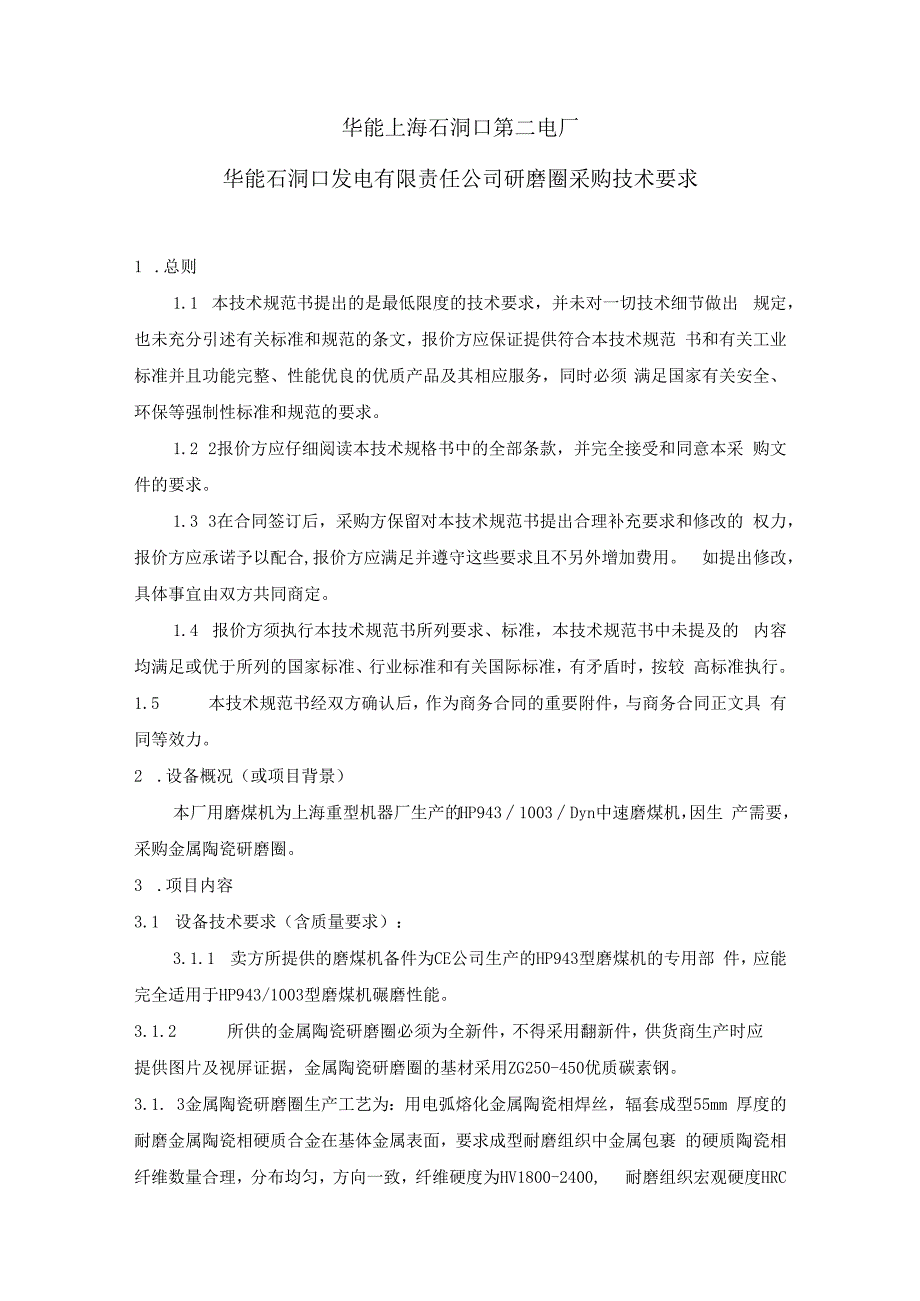

华能上海石洞口第二电厂华能石洞口发电有限责任公司研磨圈采购技术要求.docx_第1页
第1页 / 共5页

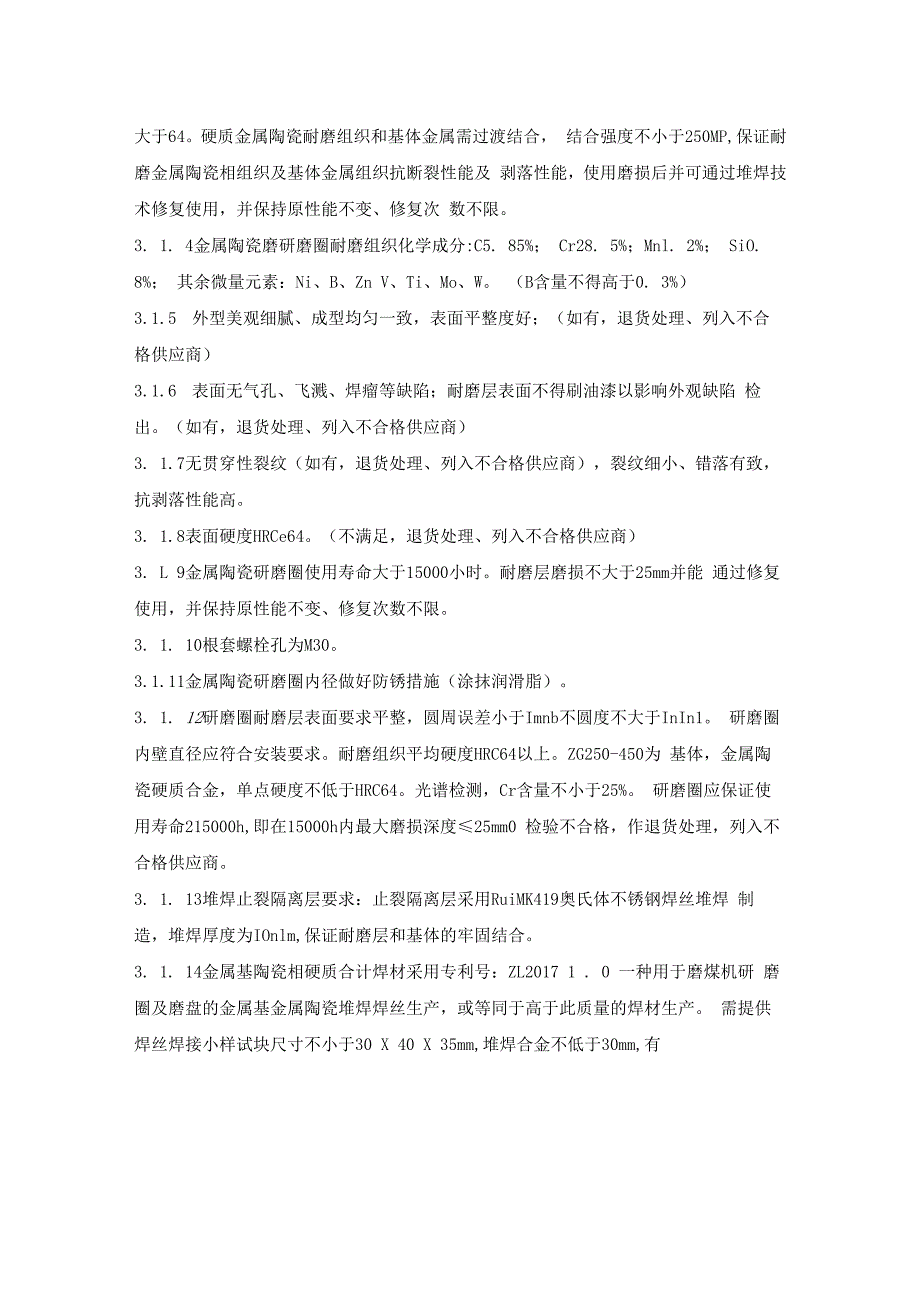

华能上海石洞口第二电厂华能石洞口发电有限责任公司研磨圈采购技术要求.docx_第2页
第2页 / 共5页

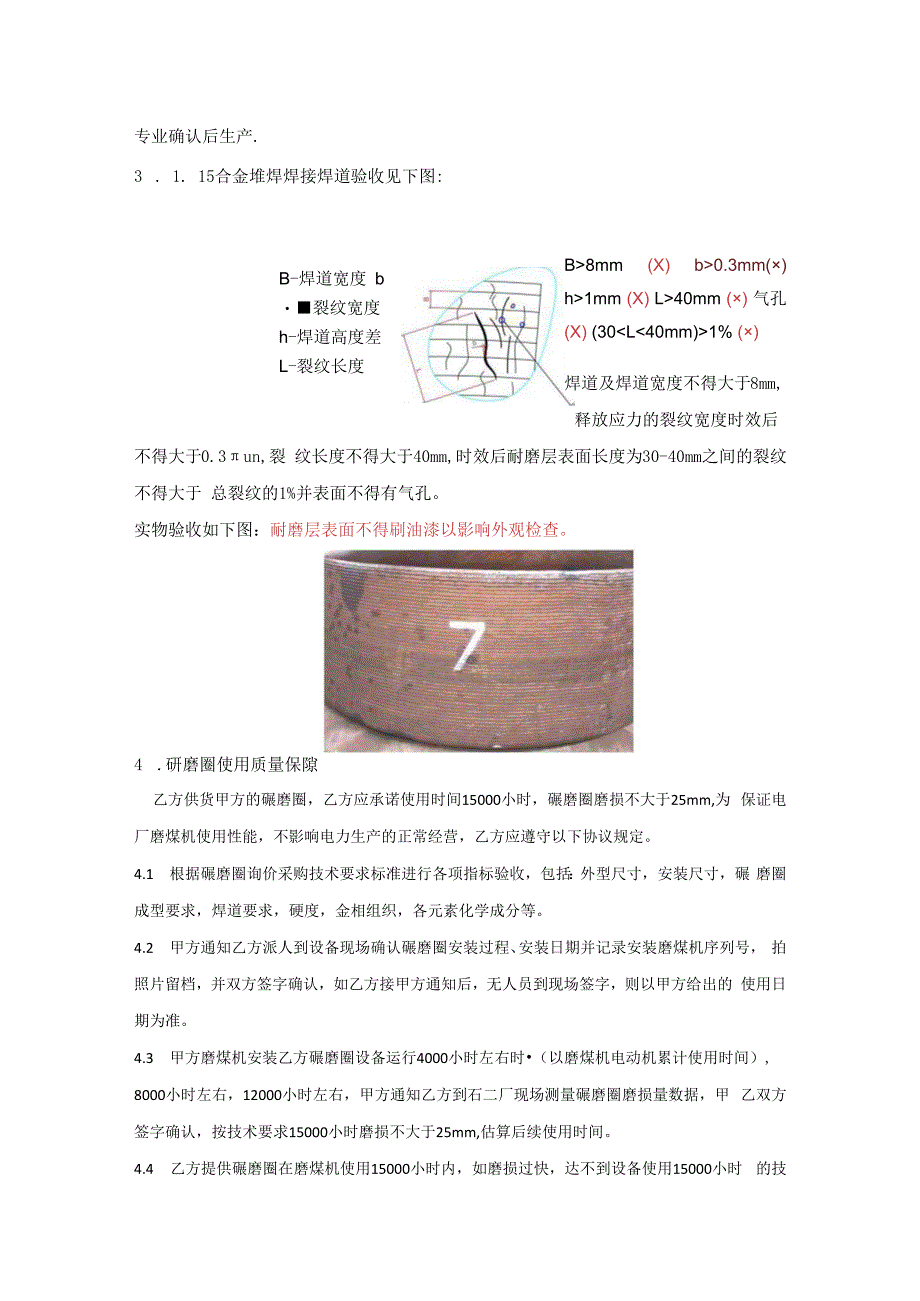

华能上海石洞口第二电厂华能石洞口发电有限责任公司研磨圈采购技术要求.docx_第3页
第3页 / 共5页
华能上海石洞口第二电厂华能石洞口发电有限责任公司研磨圈采购技术要求.docx_第4页
第4页 / 共5页
华能上海石洞口第二电厂华能石洞口发电有限责任公司研磨圈采购技术要求.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《华能上海石洞口第二电厂华能石洞口发电有限责任公司研磨圈采购技术要求.docx》由会员分享,可在线阅读,更多相关《华能上海石洞口第二电厂华能石洞口发电有限责任公司研磨圈采购技术要求.docx(5页珍藏版)》请在第壹文秘上搜索。

1、华能上海石洞口第二电厂华能石洞口发电有限责任公司研磨圈采购技术要求1 .总则1.1 本技术规范书提出的是最低限度的技术要求,并未对一切技术细节做出 规定,也未充分引述有关标准和规范的条文,报价方应保证提供符合本技术规范 书和有关工业标准并且功能完整、性能优良的优质产品及其相应服务,同时必须 满足国家有关安全、环保等强制性标准和规范的要求。1.2 2报价方应仔细阅读本技术规格书中的全部条款,并完全接受和同意本采 购文件的要求。1.3 3在合同签订后,采购方保留对本技术规范书提出合理补充要求和修改的 权力,报价方应承诺予以配合,报价方应满足并遵守这些要求且不另外增加费用。 如提出修改,具体事宜由双

2、方共同商定。1.4 报价方须执行本技术规范书所列要求、标准,本技术规范书中未提及的 内容均满足或优于所列的国家标准、行业标准和有关国际标准,有矛盾时,按较 高标准执行。1.5 本技术规范书经双方确认后,作为商务合同的重要附件,与商务合同正文具 有同等效力。2 .设备概况(或项目背景)本厂用磨煤机为上海重型机器厂生产的HP9431003Dyn中速磨煤机,因生 产需要,采购金属陶瓷研磨圈。3 .项目内容3.1 设备技术要求(含质量要求):3.1.1 卖方所提供的磨煤机备件为CE公司生产的HP943型磨煤机的专用部 件,应能完全适用于HP943/1003型磨煤机碾磨性能。3.1.2 所供的金属陶瓷研

3、磨圈必须为全新件,不得采用翻新件,供货商生产时应 提供图片及视屏证据,金属陶瓷研磨圈的基材采用ZG250-450优质碳素钢。3.1. 3金属陶瓷研磨圈生产工艺为:用电弧熔化金属陶瓷相焊丝,辐套成型55mm 厚度的耐磨金属陶瓷相硬质合金在基体金属表面,要求成型耐磨组织中金属包裹 的硬质陶瓷相纤维数量合理,分布均匀,方向一致,纤维硬度为HV1800-2400, 耐磨组织宏观硬度HRC大于64。硬质金属陶瓷耐磨组织和基体金属需过渡结合, 结合强度不小于250MP,保证耐磨金属陶瓷相组织及基体金属组织抗断裂性能及 剥落性能,使用磨损后并可通过堆焊技术修复使用,并保持原性能不变、修复次 数不限。3. 1

4、. 4金属陶瓷磨研磨圈耐磨组织化学成分:C5. 85%; Cr28. 5%;Mnl. 2%; SiO. 8%; 其余微量元素:Ni、B、Zn V、Ti、Mo、W。 (B含量不得高于0. 3%)3.1.5 外型美观细腻、成型均匀一致,表面平整度好;(如有,退货处理、列入不合 格供应商)3.1.6 表面无气孔、飞溅、焊瘤等缺陷;耐磨层表面不得刷油漆以影响外观缺陷 检出。(如有,退货处理、列入不合格供应商)3. 1.7无贯穿性裂纹(如有,退货处理、列入不合格供应商),裂纹细小、错落有致, 抗剥落性能高。3. 1.8表面硬度HRCe64。(不满足,退货处理、列入不合格供应商)3. L 9金属陶瓷研磨圈

5、使用寿命大于15000小时。耐磨层磨损不大于25mm并能 通过修复使用,并保持原性能不变、修复次数不限。3. 1. 10根套螺栓孔为M30。3.1.11金属陶瓷研磨圈内径做好防锈措施(涂抹润滑脂)。3. 1. 12研磨圈耐磨层表面要求平整,圆周误差小于Imnb不圆度不大于InIn1。 研磨圈内壁直径应符合安装要求。耐磨组织平均硬度HRC64以上。ZG250-450为 基体,金属陶瓷硬质合金,单点硬度不低于HRC64。光谱检测,Cr含量不小于25%。 研磨圈应保证使用寿命215000h,即在15000h内最大磨损深度25mm0 检验不合格,作退货处理,列入不合格供应商。3. 1. 13堆焊止裂隔

6、离层要求:止裂隔离层采用RuiMK419奥氏体不锈钢焊丝堆焊 制造,堆焊厚度为IOnlm,保证耐磨层和基体的牢固结合。3. 1. 14金属基陶瓷相硬质合计焊材采用专利号:ZL2017 1 . 0 一种用于磨煤机研 磨圈及磨盘的金属基金属陶瓷堆焊焊丝生产,或等同于高于此质量的焊材生产。 需提供焊丝焊接小样试块尺寸不小于30 X 40 X 35mm,堆焊合金不低于30mm,有专业确认后生产.3 . 1. 15合金堆焊焊接焊道验收见下图:B-焊道宽度 b裂纹宽度 h-焊道高度差 L-裂纹长度B8mm (X) b0.3mm() h1mm (X) L40mm () 气孔(X) (30L1% ()焊道及焊

7、道宽度不得大于8mm,释放应力的裂纹宽度时效后不得大于0.3un,裂 纹长度不得大于40mm,时效后耐磨层表面长度为30-40mm之间的裂纹不得大于 总裂纹的1%并表面不得有气孔。实物验收如下图:耐磨层表面不得刷油漆以影响外观检查。4 .研磨圈使用质量保隙乙方供货甲方的碾磨圈,乙方应承诺使用时间15000小时,碾磨圈磨损不大于25mm,为 保证电厂磨煤机使用性能,不影响电力生产的正常经营,乙方应遵守以下协议规定。4.1 根据碾磨圈询价采购技术要求标准进行各项指标验收,包括:外型尺寸,安装尺寸,碾 磨圈成型要求,焊道要求,硬度,金相组织,各元素化学成分等。4.2 甲方通知乙方派人到设备现场确认碾

8、磨圈安装过程、安装日期并记录安装磨煤机序列号, 拍照片留档,并双方签字确认,如乙方接甲方通知后,无人员到现场签字,则以甲方给出的 使用日期为准。4.3 甲方磨煤机安装乙方碾磨圈设备运行4000小时左右时(以磨煤机电动机累计使用时间), 8000小时左右,12000小时左右,甲方通知乙方到石二厂现场测量碾磨圈磨损量数据,甲 乙双方签字确认,按技术要求15000小时磨损不大于25mm,估算后续使用时间。4.4 乙方提供碾磨圈在磨煤机使用15000小时内,如磨损过快,达不到设备使用15000小时 的技术要求,而产生的大修人工费用,材料费用有乙方承担。4.5 本批物资经使用4000小时左右后,视碾磨圈磨损程度进行验收付款。4.6 乙方所供碾磨圈达不到采购技术要求标准15000小时使用时间,甲方根据华能集团采购 规范,对乙方处罚,乙方不得有任何理由申诉。华能上海石洞口第二电厂华能上海石洞口发电有限责任公司2022年1月华能国际电力股份有限公司上海石洞口第二电厂检修部磨煤机磨辐套采购技术文件编写:审核:复审:批准:二O二一年一月
