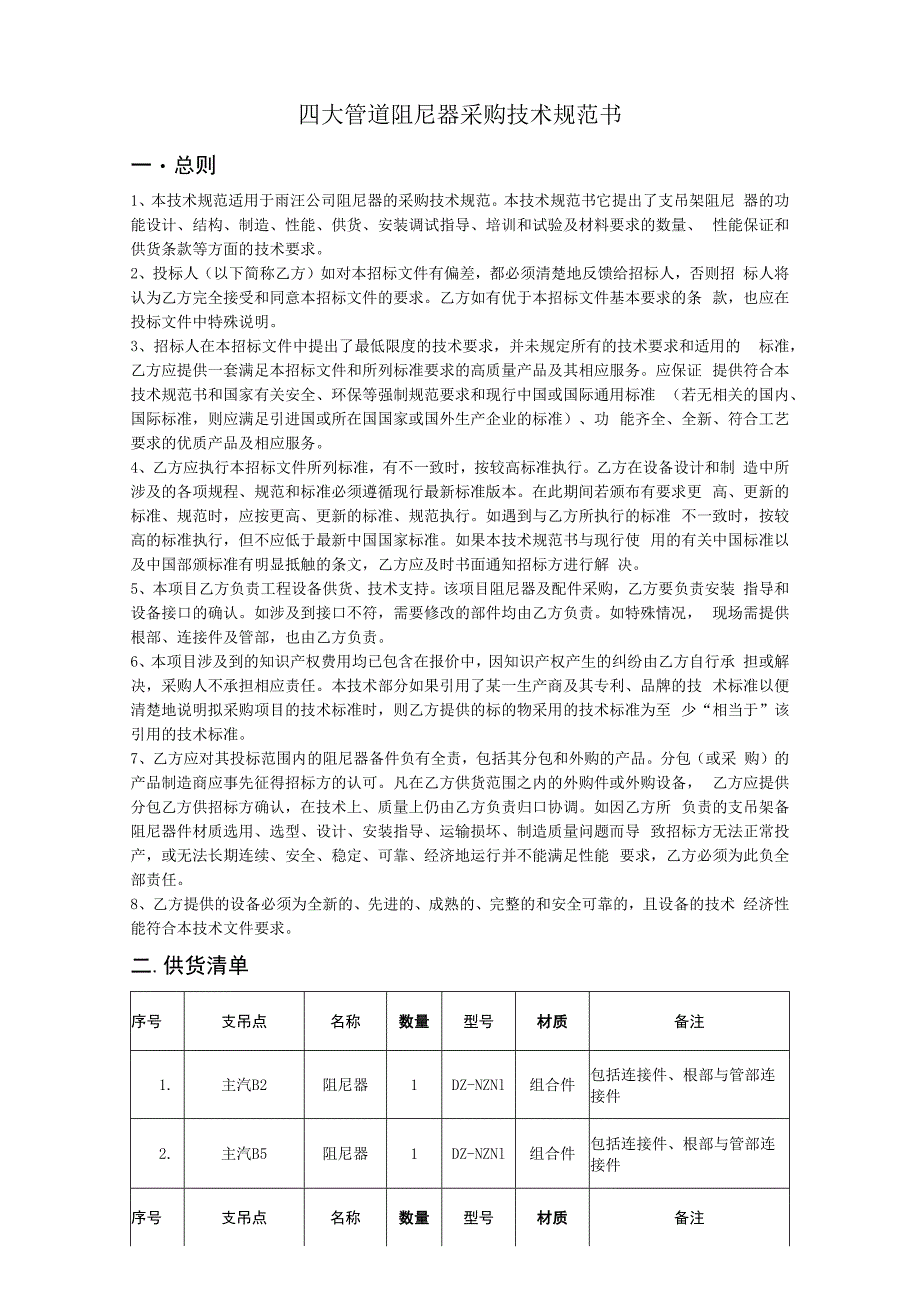

1、四大管道阻尼器采购技术规范书一总则1、本技术规范适用于雨汪公司阻尼器的采购技术规范。本技术规范书它提出了支吊架阻尼 器的功能设计、结构、制造、性能、供货、安装调试指导、培训和试验及材料要求的数量、 性能保证和供货条款等方面的技术要求。2、投标人（以下简称乙方）如对本招标文件有偏差，都必须清楚地反馈给招标人，否则招 标人将认为乙方完全接受和同意本招标文件的要求。乙方如有优于本招标文件基本要求的条 款，也应在投标文件中特殊说明。3、招标人在本招标文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的 标准，乙方应提供一套满足本招标文件和所列标准要求的高质量产品及其相应服务。应保证 提供符合
2、本技术规范书和国家有关安全、环保等强制规范要求和现行中国或国际通用标准 （若无相关的国内、国际标准，则应满足引进国或所在国国家或国外生产企业的标准）、功 能齐全、全新、符合工艺要求的优质产品及相应服务。4、乙方应执行本招标文件所列标准，有不一致时，按较高标准执行。乙方在设备设计和制 造中所涉及的各项规程、规范和标准必须遵循现行最新标准版本。在此期间若颁布有要求更 高、更新的标准、规范时，应按更高、更新的标准、规范执行。如遇到与乙方所执行的标准 不一致时，按较高的标准执行，但不应低于最新中国国家标准。如果本技术规范书与现行使 用的有关中国标准以及中国部颁标准有明显抵触的条文，乙方应及时书面通知招
3、标方进行解 决。5、本项目乙方负责工程设备供货、技术支持。该项目阻尼器及配件采购，乙方要负责安装 指导和设备接口的确认。如涉及到接口不符，需要修改的部件均由乙方负责。如特殊情况， 现场需提供根部、连接件及管部，也由乙方负责。6、本项目涉及到的知识产权费用均已包含在报价中，因知识产权产生的纠纷由乙方自行承 担或解决，采购人不承担相应责任。本技术部分如果引用了某一生产商及其专利、品牌的技 术标准以便清楚地说明拟采购项目的技术标准时，则乙方提供的标的物采用的技术标准为至 少“相当于”该引用的技术标准。7、乙方应对其投标范围内的阻尼器备件负有全责，包括其分包和外购的产品。分包（或采 购）的产品制造商应
4、事先征得招标方的认可。凡在乙方供货范围之内的外购件或外购设备， 乙方应提供分包乙方供招标方确认，在技术上、质量上仍由乙方负责归口协调。如因乙方所 负责的支吊架备阻尼器件材质选用、选型、设计、安装指导、运输损坏、制造质量问题而导 致招标方无法正常投产，或无法长期连续、安全、稳定、可靠、经济地运行并不能满足性能 要求，乙方必须为此负全部责任。8、乙方提供的设备必须为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术 经济性能符合本技术文件要求。二.供货清单序号支吊点名称数量型号材质备注1.主汽B2阻尼器1DZ-NZNl组合件包括连接件、根部与管部连 接件2.主汽B5阻尼器1DZ-NZNl组合

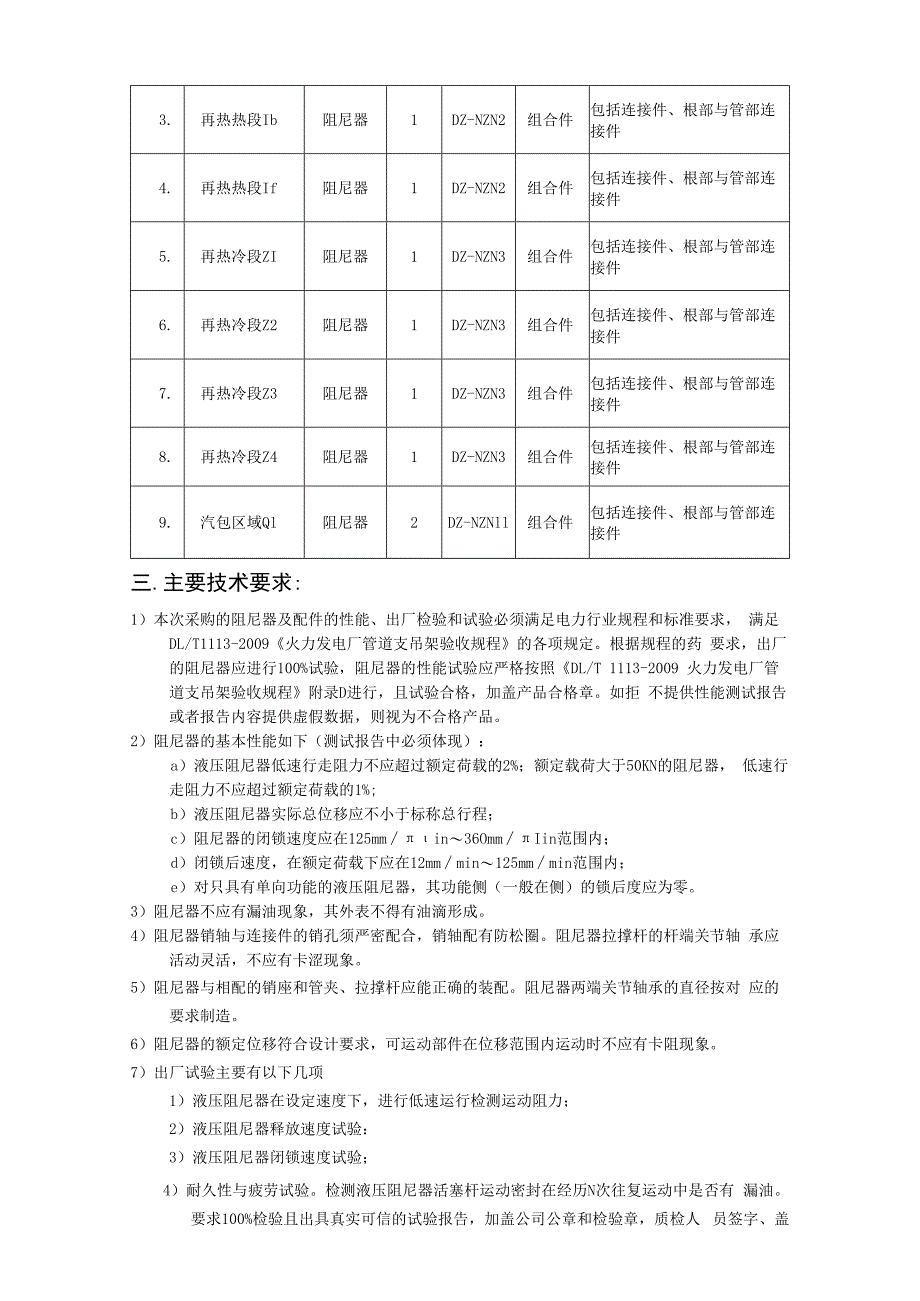

5、件包括连接件、根部与管部连 接件序号支吊点名称数量型号材质备注3.再热热段Ib阻尼器1DZ-NZN2组合件包括连接件、根部与管部连 接件4.再热热段If阻尼器1DZ-NZN2组合件包括连接件、根部与管部连 接件5.再热冷段ZI阻尼器1DZ-NZN3组合件包括连接件、根部与管部连 接件6.再热冷段Z2阻尼器1DZ-NZN3组合件包括连接件、根部与管部连 接件7.再热冷段Z3阻尼器1DZ-NZN3组合件包括连接件、根部与管部连 接件8.再热冷段Z4阻尼器1DZ-NZN3组合件包括连接件、根部与管部连 接件9.汽包区域Ql阻尼器2DZ-NZNll组合件包括连接件、根部与管部连 接件三.主要技术要求:
6、1）本次采购的阻尼器及配件的性能、出厂检验和试验必须满足电力行业规程和标准要求， 满足DL/T1113-2009火力发电厂管道支吊架验收规程的各项规定。根据规程的药 要求，出厂的阻尼器应进行100%试验，阻尼器的性能试验应严格按照DL/T 1113-2009 火力发电厂管道支吊架验收规程附录D进行，且试验合格，加盖产品合格章。如拒 不提供性能测试报告或者报告内容提供虚假数据，则视为不合格产品。2）阻尼器的基本性能如下（测试报告中必须体现）：a）液压阻尼器低速行走阻力不应超过额定荷载的2%；额定载荷大于50KN的阻尼器， 低速行走阻力不应超过额定荷载的1%;b）液压阻尼器实际总位移应不小于标称总

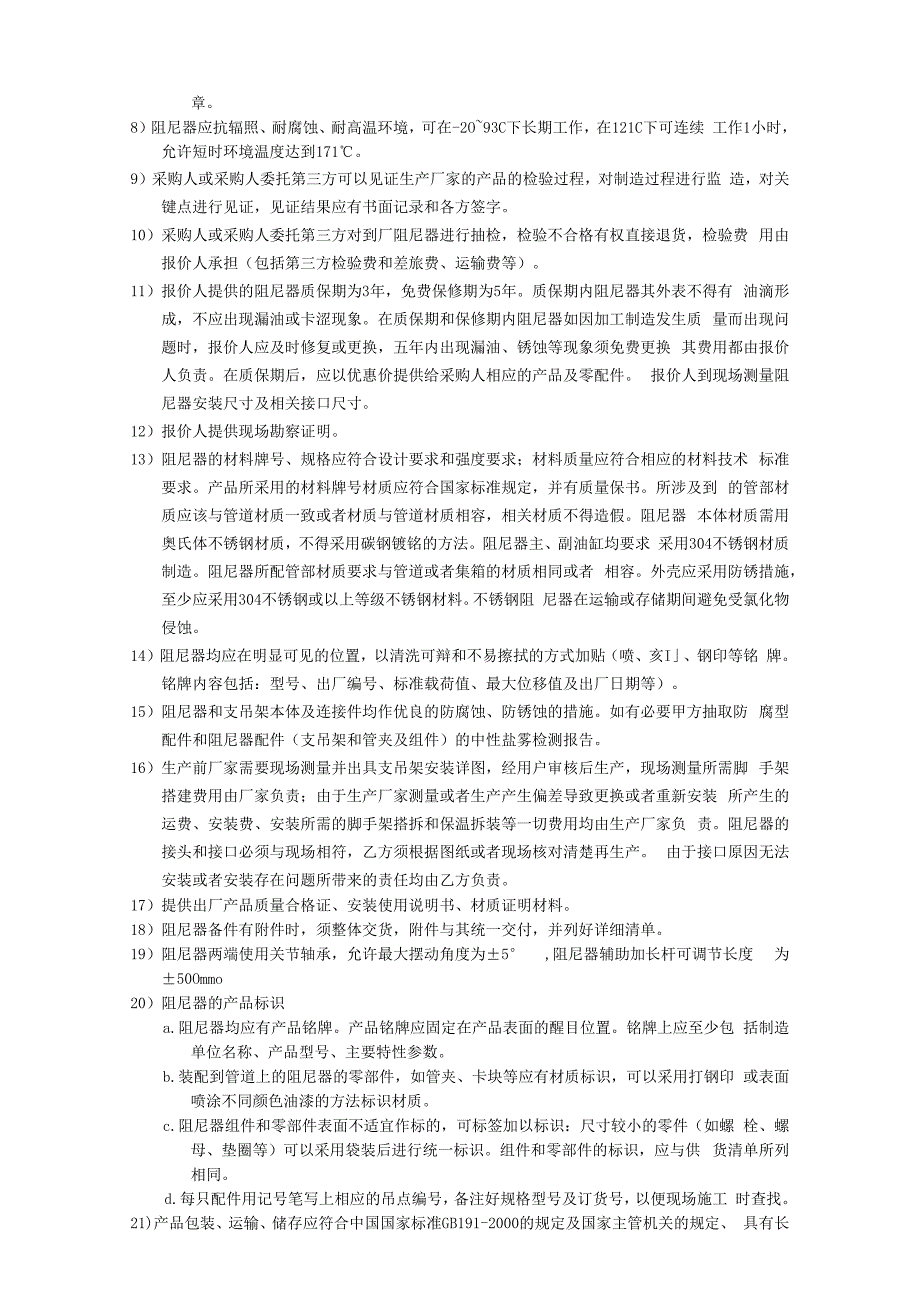

7、行程；c）阻尼器的闭锁速度应在125mmin36OmmIin范围内；d）闭锁后速度，在额定荷载下应在12mmmin125mmmin范围内；e）对只具有单向功能的液压阻尼器，其功能侧（一般在侧）的锁后度应为零。3）阻尼器不应有漏油现象，其外表不得有油滴形成。4）阻尼器销轴与连接件的销孔须严密配合，销轴配有防松圈。阻尼器拉撑杆的杆端关节轴 承应活动灵活，不应有卡涩现象。5）阻尼器与相配的销座和管夹、拉撑杆应能正确的装配。阻尼器两端关节轴承的直径按对 应的要求制造。6）阻尼器的额定位移符合设计要求，可运动部件在位移范围内运动时不应有卡阻现象。7）出厂试验主要有以下几项1）液压阻尼器在设定速度下，进行
8、低速运行检测运动阻力；2）液压阻尼器释放速度试验：3）液压阻尼器闭锁速度试验；4）耐久性与疲劳试验。检测液压阻尼器活塞杆运动密封在经历N次往复运动中是否有 漏油。要求100%检验且出具真实可信的试验报告，加盖公司公章和检验章，质检人 员签字、盖章。8）阻尼器应抗辐照、耐腐蚀、耐高温环境，可在-2O93C下长期工作，在121C下可连续 工作1小时，允许短时环境温度达到171。9）采购人或采购人委托第三方可以见证生产厂家的产品的检验过程，对制造过程进行监 造，对关键点进行见证，见证结果应有书面记录和各方签字。10）采购人或采购人委托第三方对到厂阻尼器进行抽检，检验不合格有权直接退货，检验费 用由报
9、价人承担（包括第三方检验费和差旅费、运输费等）。11）报价人提供的阻尼器质保期为3年，免费保修期为5年。质保期内阻尼器其外表不得有 油滴形成，不应出现漏油或卡涩现象。在质保期和保修期内阻尼器如因加工制造发生质 量而出现问题时，报价人应及时修复或更换，五年内出现漏油、锈蚀等现象须免费更换 其费用都由报价人负责。在质保期后，应以优惠价提供给采购人相应的产品及零配件。 报价人到现场测量阻尼器安装尺寸及相关接口尺寸。12）报价人提供现场勘察证明。13）阻尼器的材料牌号、规格应符合设计要求和强度要求；材料质量应符合相应的材料技术 标准要求。产品所采用的材料牌号材质应符合国家标准规定，并有质量保书。所涉及
10、到 的管部材质应该与管道材质一致或者材质与管道材质相容，相关材质不得造假。阻尼器 本体材质需用奥氏体不锈钢材质，不得采用碳钢镀铭的方法。阻尼器主、副油缸均要求 采用304不锈钢材质制造。阻尼器所配管部材质要求与管道或者集箱的材质相同或者 相容。外壳应采用防锈措施，至少应采用304不锈钢或以上等级不锈钢材料。不锈钢阻 尼器在运输或存储期间避免受氯化物侵蚀。14）阻尼器均应在明显可见的位置，以清洗可辩和不易擦拭的方式加贴（喷、亥I、钢印等铭 牌。铭牌内容包括：型号、出厂编号、标准载荷值、最大位移值及出厂日期等）。15）阻尼器和支吊架本体及连接件均作优良的防腐蚀、防锈蚀的措施。如有必要甲方抽取防 腐
11、型配件和阻尼器配件（支吊架和管夹及组件）的中性盐雾检测报告。16）生产前厂家需要现场测量并出具支吊架安装详图，经用户审核后生产，现场测量所需脚 手架搭建费用由厂家负责；由于生产厂家测量或者生产产生偏差导致更换或者重新安装 所产生的运费、安装费、安装所需的脚手架搭拆和保温拆装等一切费用均由生产厂家负 责。阻尼器的接头和接口必须与现场相符，乙方须根据图纸或者现场核对清楚再生产。 由于接口原因无法安装或者安装存在问题所带来的责任均由乙方负责。17）提供出厂产品质量合格证、安装使用说明书、材质证明材料。18）阻尼器备件有附件时，须整体交货，附件与其统一交付，并列好详细清单。19）阻尼器两端使用关节轴承
12、，允许最大摆动角度为5 ,阻尼器辅助加长杆可调节长度 为 50Ommo20）阻尼器的产品标识a.阻尼器均应有产品铭牌。产品铭牌应固定在产品表面的醒目位置。铭牌上应至少包 括制造单位名称、产品型号、主要特性参数。b.装配到管道上的阻尼器的零部件，如管夹、卡块等应有材质标识，可以采用打钢印 或表面喷涂不同颜色油漆的方法标识材质。c.阻尼器组件和零部件表面不适宜作标的，可标签加以标识：尺寸较小的零件（如螺 栓、螺母、垫圈等）可以采用袋装后进行统一标识。组件和零部件的标识，应与供 货清单所列相同。d.每只配件用记号笔写上相应的吊点编号，备注好规格型号及订货号，以便现场施工 时查找。21)产品包装、运输
13、、储存应符合中国国家标准GB191-2000的规定及国家主管机关的规定、 具有长途运输、多次搬运和装卸的坚固包装。并有减振、防冲击、防潮等措施；运输过 程中防止踩踏、重物压坏。22)出厂前组装：设备应尽量在投标方工厂完成组装，以尽可能减少现场的拼装工作量，以 提高安装质量与效率。工厂拼装尺寸应以运输工具所能承担的最大尺寸为限。对于易受 潮或现场拼装容易导致合同设备损伤或损害的尤其应整体交付至交货点。投标方在投标 文件中应对合同设备的组装情况、需进行现场拼装的合同设备应做出详细说明，以便招 标方进行审查。四.标准和规范1. DL/T1113-2009火力发电厂管道支吊架验收规程2. DL/T-4
14、38-2016火力发电厂金属技术监督规程3. DL/T 715-2000火力发电厂金属材料选用导则4. D-ZD2010发电厂汽水管道支吊架设计手册5. DL/T616-2006火力发电厂汽水管道与支吊架维修调整导则6. DL/T869-2012火力发电厂焊接技术规程7. GB/T 17116.1管道支吊架第1部分：技术规范、8. GB/T 17116.2管道支吊架 第2部分：管道连接部件9. GB/T 17116.3管道支吊架第3部分：中间连接件和建筑结构连接件10. DLT 768. 7-2012钢铁件热镀锌层11. 电力部电力建设施工及验收技术规范(汽轮机组篇)12. 电力部火电工程启动
15、调试工作规定(1996版)13. 火力发电厂高温紧固件技术导则DL43914. 电力设备预防性试验规程DL/T596设计制造的设备应满足上述标准、规范及规程(不限于此)最新版本，当本技术规范书 与此有矛盾时，乙方应以书面形式通知招标人，并提出解决办法。五.现场技术服务乙方提供从阻尼器的设计、设备制造、供货、安装、调试、培训直至交付招标方投 入商业运行的全过程的技术服务。并在签订合同后，将技术服务计划提交招标方，供招标 方审查确认。乙方须派出现场服务人员，在报价前应与电联系了解清楚安装接口尺寸等现场 情况，须提供阻尼器的安装技术支持。另外，招标方在备件使用期间或者更换部件、设备出 现故障和疑难问题时，乙方应安排技术人员进行指导，必要时可到现场指导。报价人提供现 场技术服务期间，采购人不提供办公、生产、生活设施及条件，由报价人自行解决，相关费 用包含在报价中。在设备三年质保期内，因出厂质量问题而造成的设备损坏或不能正常使用时，乙方应派 人及时到现场进行处理，并承担相应经济损失。1、人员的基本要求：(1)遵守法纪，遵
