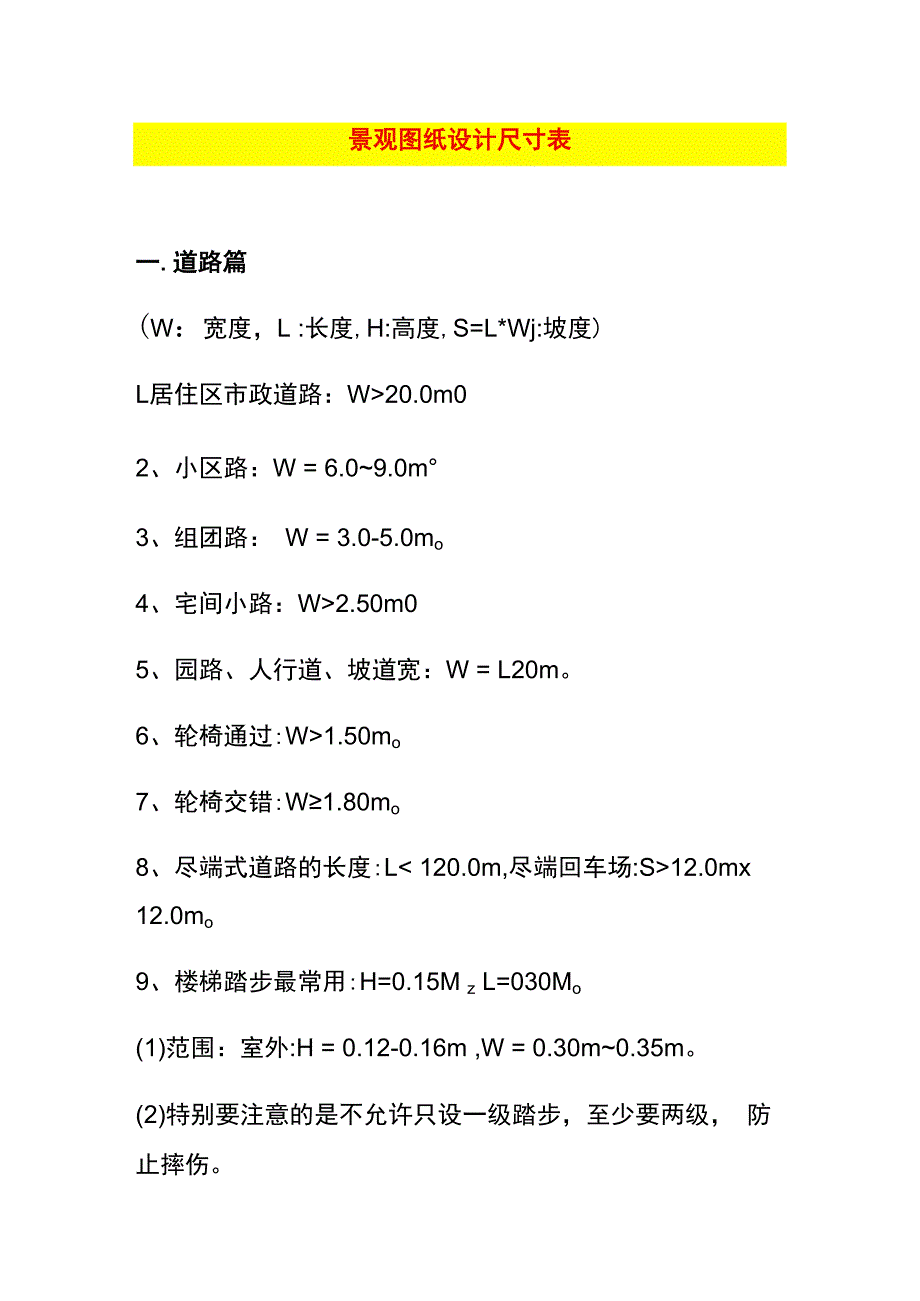

1、景观图纸设计尺寸表一.道路篇(W:宽度,L :长度,H:高度,S=L*Wj:坡度)L居住区市政道路:W20.0m02、小区路:W = 6.09.0m3、组团路: W = 3.0-5.0mo4、宅间小路:W2.50m05、园路、人行道、坡道宽:W = L20m。6、轮椅通过:W1.50mo7、轮椅交错:W1.80mo8、尽端式道路的长度:L12.0mx 12.0mo9、楼梯踏步最常用:H=0.15M z L=030Mo(1)范围:室外:H = 0.12-0.16m ,W = 0.30m0.35m。(2)特别要注意的是不允许只设一级踏步,至少要两级, 防止摔伤。(3 )旋转楼梯在距内圈扶手或简壁0

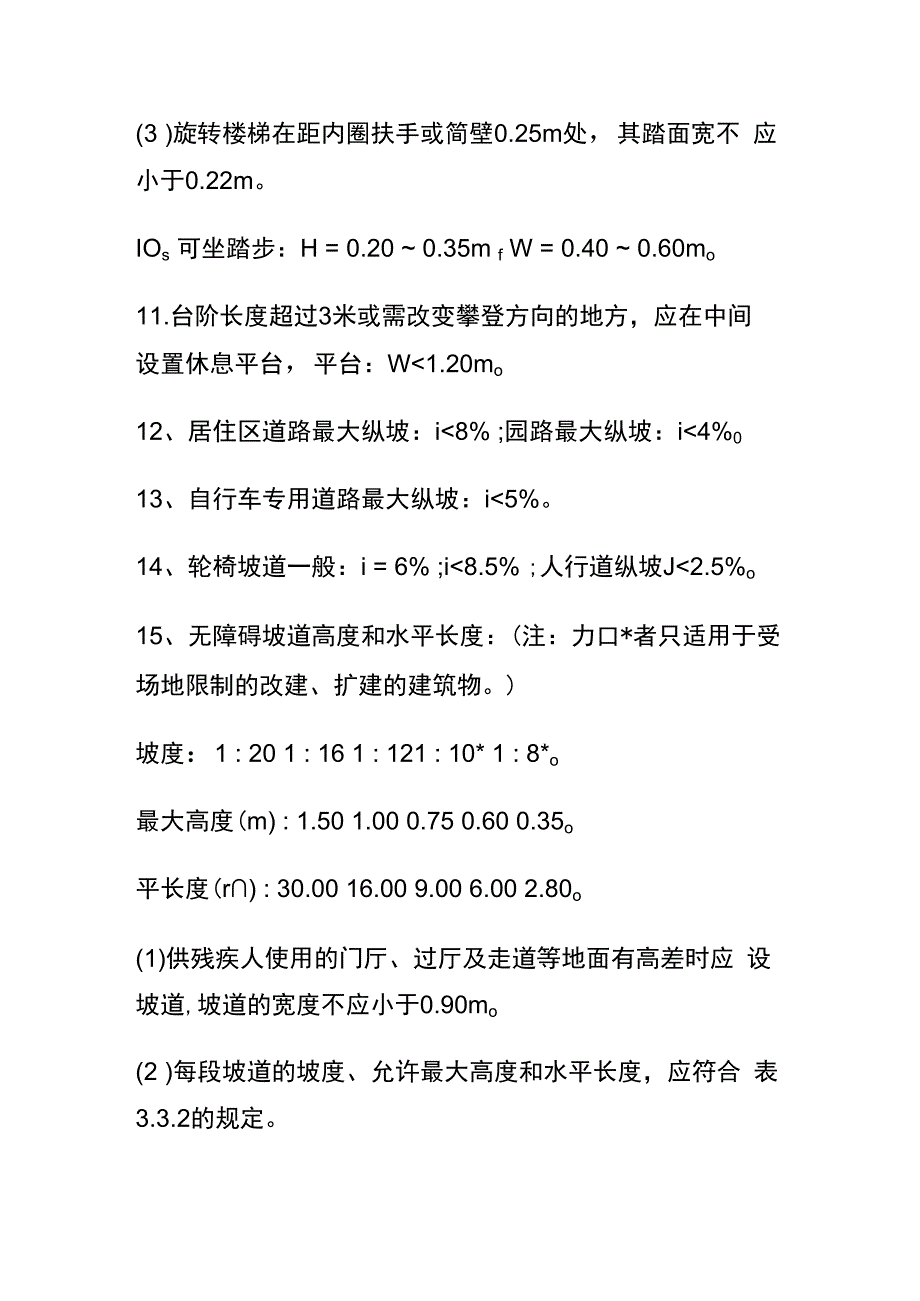

2、.25m处,其踏面宽不 应小于0.22m。IOs 可坐踏步:H = 0.20 0.35m f W = 0.40 0.60mo11.台阶长度超过3米或需改变攀登方向的地方,应在中间 设置休息平台,平台:W1.20mo12、居住区道路最大纵坡:i8% ;园路最大纵坡:i4%013、自行车专用道路最大纵坡:i5%。14、轮椅坡道一般:i = 6% ;i8.5% ;人行道纵坡J2.5%o15、无障碍坡道高度和水平长度:(注:力口*者只适用于受 场地限制的改建、扩建的建筑物。)坡度:1 : 20 1 : 16 1 : 121 : 10* 1 : 8*o最大高度(m) : 1.50 1.00 0.75 0

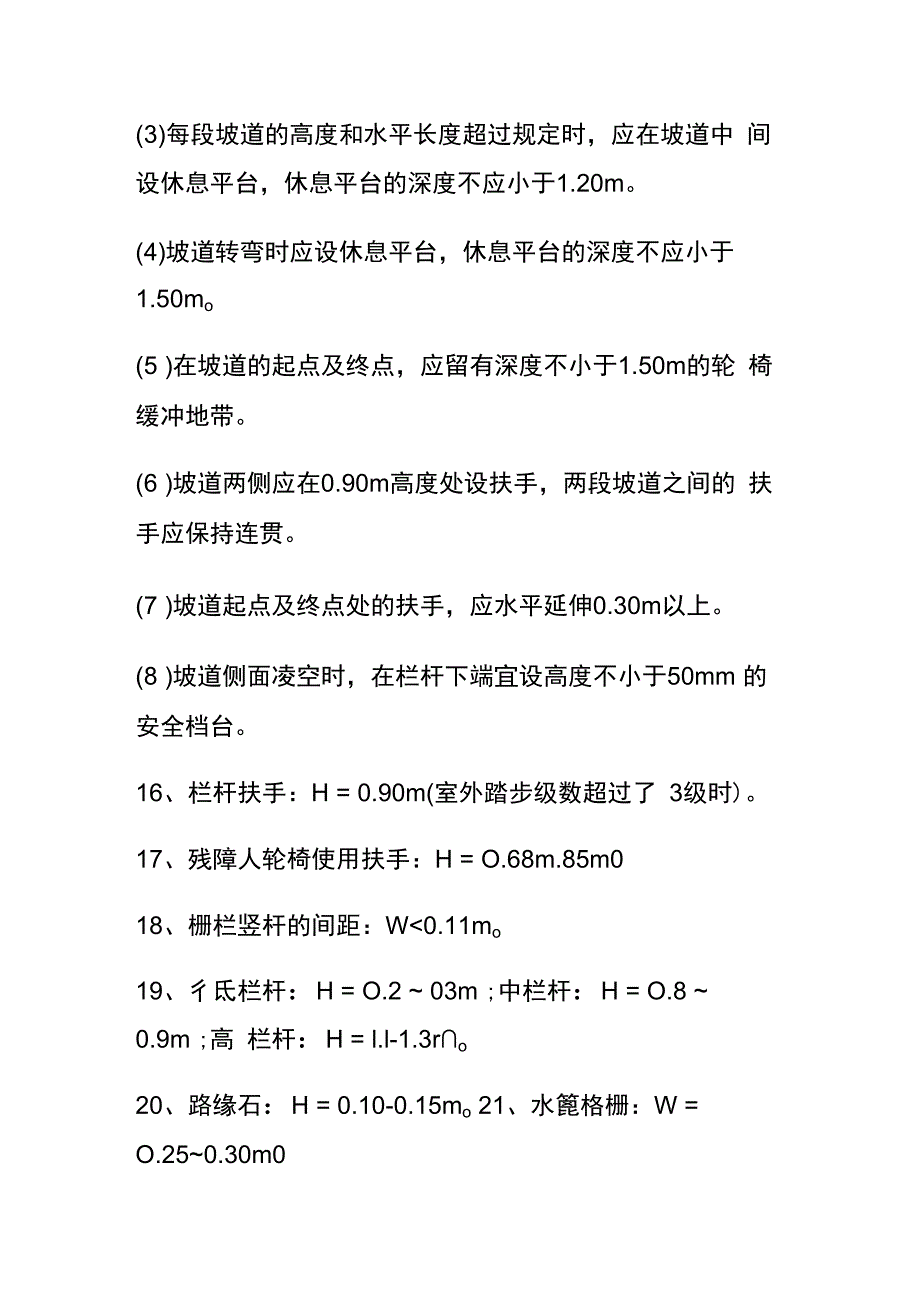

3、.60 0.35o平长度(r) : 30.00 16.00 9.00 6.00 2.80o(1)供残疾人使用的门厅、过厅及走道等地面有高差时应 设坡道,坡道的宽度不应小于0.90mo(2 )每段坡道的坡度、允许最大高度和水平长度,应符合 表3.3.2的规定。(3)每段坡道的高度和水平长度超过规定时,应在坡道中 间设休息平台,休息平台的深度不应小于1.20m。(4)坡道转弯时应设休息平台,休息平台的深度不应小于 1.50mo(5 )在坡道的起点及终点,应留有深度不小于1.50m的轮 椅缓冲地带。(6 )坡道两侧应在0.90m高度处设扶手,两段坡道之间的 扶手应保持连贯。(7 )坡道起点及终点处的

4、扶手,应水平延伸0.30m以上。(8 )坡道侧面凌空时,在栏杆下端宜设高度不小于50mm 的安全档台。16、栏杆扶手:H = 0.90m(室外踏步级数超过了 3级时)。17、残障人轮椅使用扶手:H = O.68m.85m018、栅栏竖杆的间距:W0.11mo19、彳氐栏杆:H = O.2 03m ;中栏杆:H = O.8 0.9m ;高 栏杆:H = l.l-1.3ro20、路缘石:H = 0.10-0.15mo 21、水篦格栅:W = O.250.30m022、车档:H = 0.70m ;间距= 0.60m0 23、机动车停车车位指标大于50个时,出入口不得少于2 个;机动车停车车位指标大于

5、500个时,出入口不得少于3 个;出入口之间净距须大于IOm ,出入口宽度不得少于7m , 服务半径150.0m。24、主路纵坡宜小于8% ,横坡宜小于3% ,粒料路面横坡 宜小于4%,纵、横坡不得同时无坡度。山地公园的园路纵 坡应小于12% ,超过12%应作防滑处理。主园路不宜设梯 道,必须设梯道时,纵坡宜小于36%25、支路和小路,纵坡宜小于18%o纵坡超过15%路段, 路面应作防滑处理;纵坡超过18% ,宜按台阶、梯道设计, 台阶踏步数不得少于2级,坡度大于58%的梯道应作防滑处 理,宜设置护拦设施。26、经常通行机动车的园路宽度应大于4m,转弯半径不得 小于12mo27、园路在地形险要

6、的地段应设置安全防护设施。二、水体及其他小品构筑物篇L 一般近岸处水宜浅(0.400.60m),面底坡缓(1 /3-1 5)o2、底人工水体的近岸2.0m范围内的水深 不得大于0.7m , 达不到此要求的应设护栏。无护栏的园桥、汀步附近2.0m 范围以内的水深不得大于0.5mo3、室外座椅(具):H = 0.38 0.40m z W = 0.40 0.45mo4、双人椅:L= 1.50m ,靠背倾角:100-110。为宜。5、围墙:墙柱间距:3-4m06、一般园林柱子灯高3-5m。7、树池铸铁盖板:有1.2、1.5m规格大小和圆、方外型。8、雨水篦子规格300x500、250x500o9、亭:

7、H = 2.40 3.00m , W = 2.40 3.60m ,立柱间距二 3.00m左右。10、廊:H = 2.20 2.50m , W = 1.80 2.50moIL 棚架:H = 2.20-2.50m ,W = 2.50-4.00m ,L = 5.00 10.00mo12、立柱间距= 2.40270m0柱廊:纵列间距=4-6m , 横歹!J间品巨= 6-8m0三、景观结构施工图、景观电气施工图篇L常见工字钢梁一般取1/20受力小的时候可以取到1/30 , 再小的话稳定性堪忧。常见的混凝土梁取1/10左右,木梁 l20o2、灯具间距:按民用电气设计规范 ,为1525m0a、庭院灯高3米2

8、*23W的节能灯,要求间距15米左右。b、草坪灯高0.5米1*23W的节能灯要求间距11米左右。J双臂路灯高10米2*250W的高压钠灯,要求间距40米 左右。3、室外音响15-25W间距15m。四、相关服务设施篇L垃圾桶布置:(1) 一类道路和商业繁华地区间距不大于50米。(2 )二类道路设置间距不大于IOO米。(3 )三类及三类以下道路(包括绿地)间距不大于200米。(4 )游人集中的场地应布置1-2个,尤其是坐的地方。2、公共卫生间服务半径:(1)主要繁华街道公共厕所之间的距离宜为300 500m , 流动人口高度密集的街道宜小于300m , 一般街道公厕之间 的距离约750 - IOO

9、Om为宜居民区的公共厕所服务范围: 未改造的老居民区为100 150m ,新建居民区为300 500mo(2 )游人使用的厕所面积大于IOhm的公园,应按游人容 量的2%设置厕所蹲位(包括小便斗位数),小于IOhm者 按游人容量的1.5%设置;男女蹲位比例为1 L5 : 1 ;厕所 的服务半径不宜超过25Om ;各厕所内的蹲位数应与公园内 的游人分布密度相适应;在儿童游戏场附近,应设置方便儿 童使用的厕所;公园宜设方便残疾人使用的厕所。(参公园 设计规范,适当的增加女性公厕的蹲位)。3、垃圾转运站和垃圾收集点的服务半径:(1)垃圾转运站的服务面积是0.7 -1.0km2 ,垃圾收集点 服务半径不应大于70m。居住区规划设计规范2002(2 )人力收集的小型转运站,服务半径不宜超过0.5km , 机动车收集小型转运站,服务半径不宜超过2.0km ;垃圾运 输距离超过20km时,应设置大、中型转运站。
