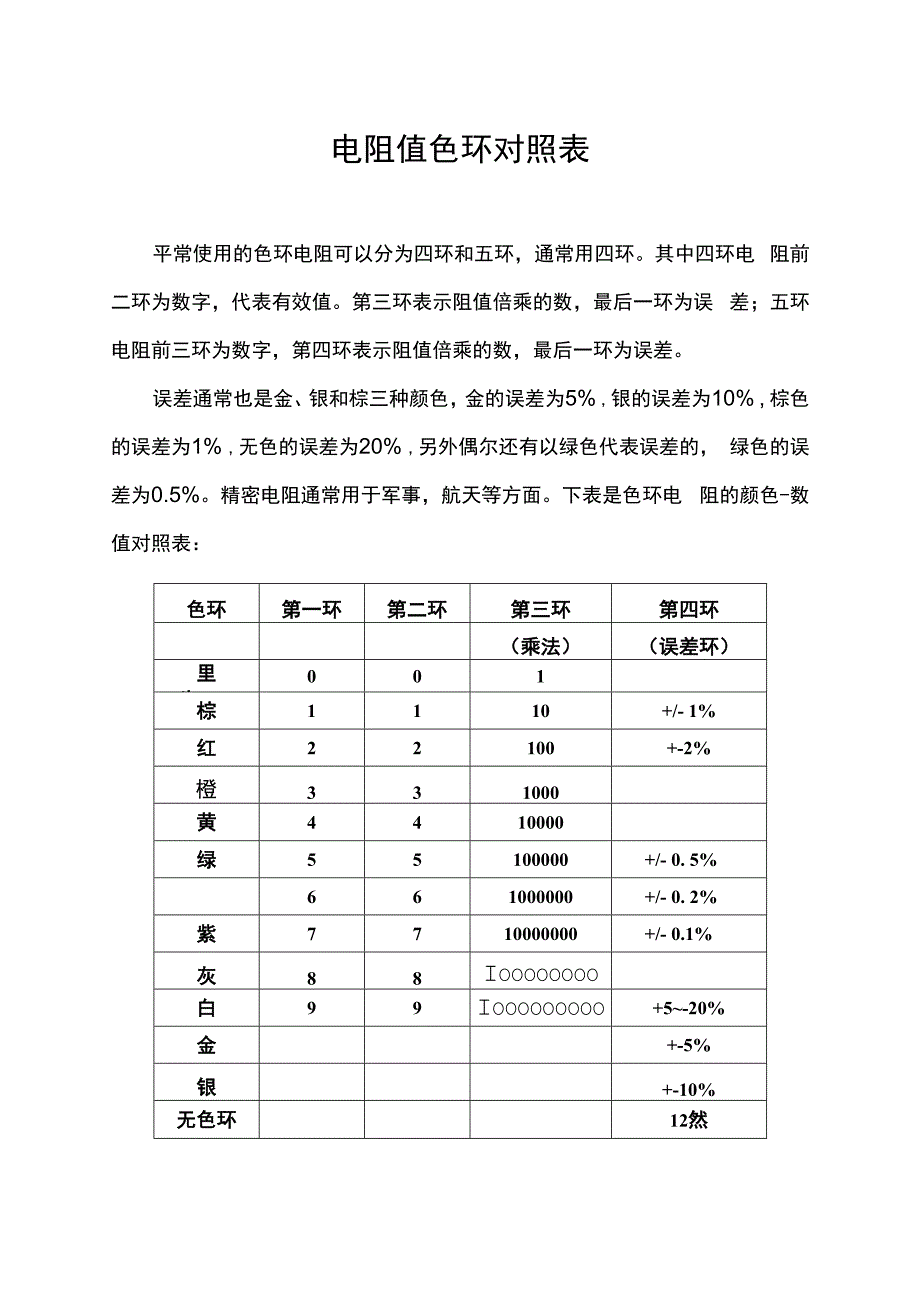

电阻值色环对照表.docx_第1页
第1页 / 共2页

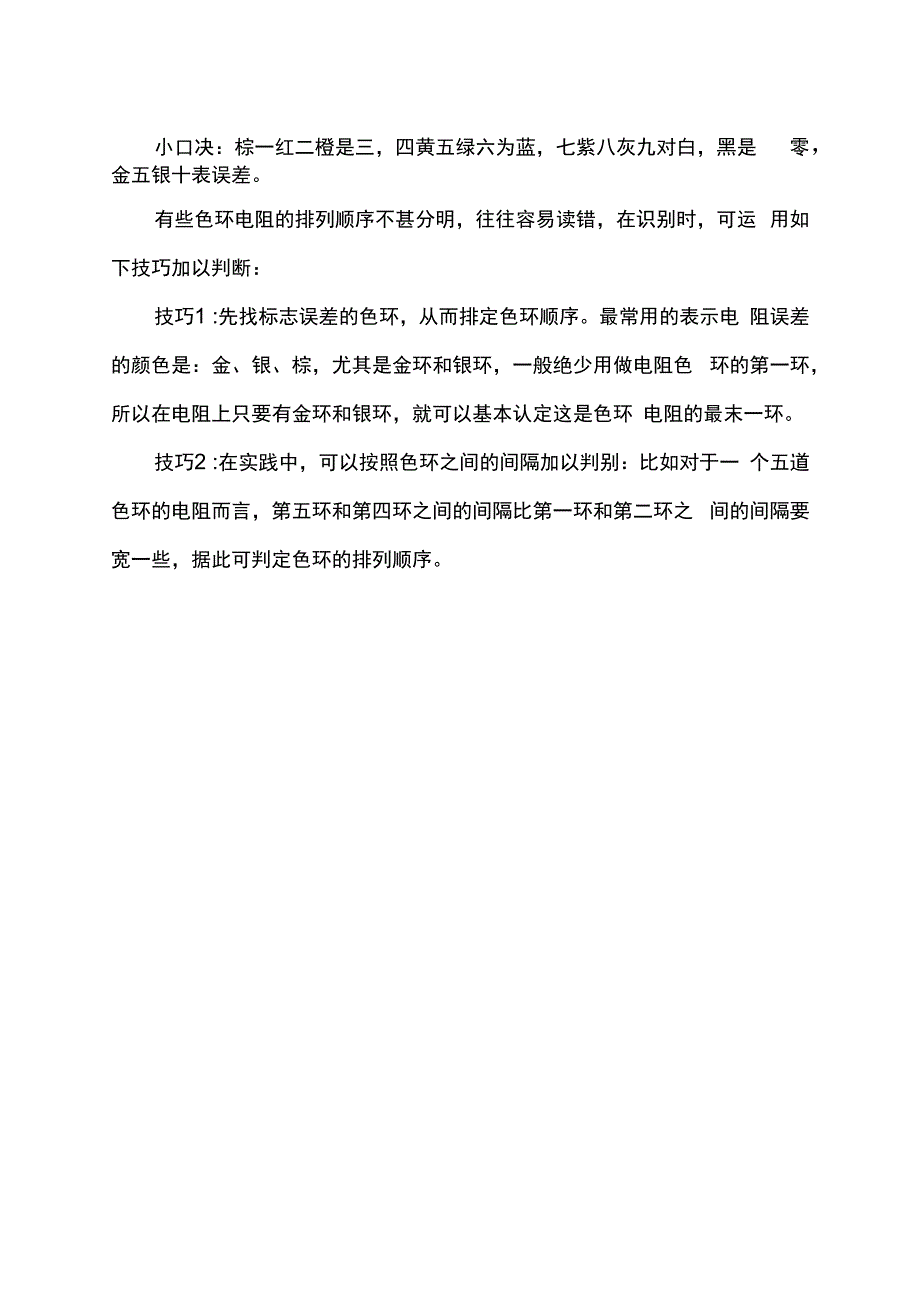

电阻值色环对照表.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《电阻值色环对照表.docx》由会员分享,可在线阅读,更多相关《电阻值色环对照表.docx(2页珍藏版)》请在第壹文秘上搜索。

1、电阻值色环对照表平常使用的色环电阻可以分为四环和五环,通常用四环。其中四环电 阻前二环为数字,代表有效值。第三环表示阻值倍乘的数,最后一环为误 差;五环电阻前三环为数字,第四环表示阻值倍乘的数,最后一环为误差。误差通常也是金、银和棕三种颜色,金的误差为5% ,银的误差为10% , 棕色的误差为1% ,无色的误差为20% ,另外偶尔还有以绿色代表误差的, 绿色的误差为0.5%。精密电阻通常用于军事,航天等方面。下表是色环电 阻的颜色-数值对照表:色环第一环第二环第三环第四环(乘法)(误差环)里八、001棕1110+/- 1%红22100+-2%橙331000黄4410000绿55100000+/

2、- 0. 5%661000000+/- 0. 2%紫7710000000+/- 0.1%灰88Ioooooooo白99Iooooooooo+5-20%金+-5%银+-10%无色环12然小口决:棕一红二橙是三,四黄五绿六为蓝,七紫八灰九对白,黑是 零,金五银十表误差。有些色环电阻的排列顺序不甚分明,往往容易读错,在识别时,可运 用如下技巧加以判断:技巧1 :先找标志误差的色环,从而排定色环顺序。最常用的表示电 阻误差的颜色是:金、银、棕,尤其是金环和银环,一般绝少用做电阻色 环的第一环,所以在电阻上只要有金环和银环,就可以基本认定这是色环 电阻的最末一环。技巧2 :在实践中,可以按照色环之间的间隔加以判别:比如对于一 个五道色环的电阻而言,第五环和第四环之间的间隔比第一环和第二环之 间的间隔要宽一些,据此可判定色环的排列顺序。
