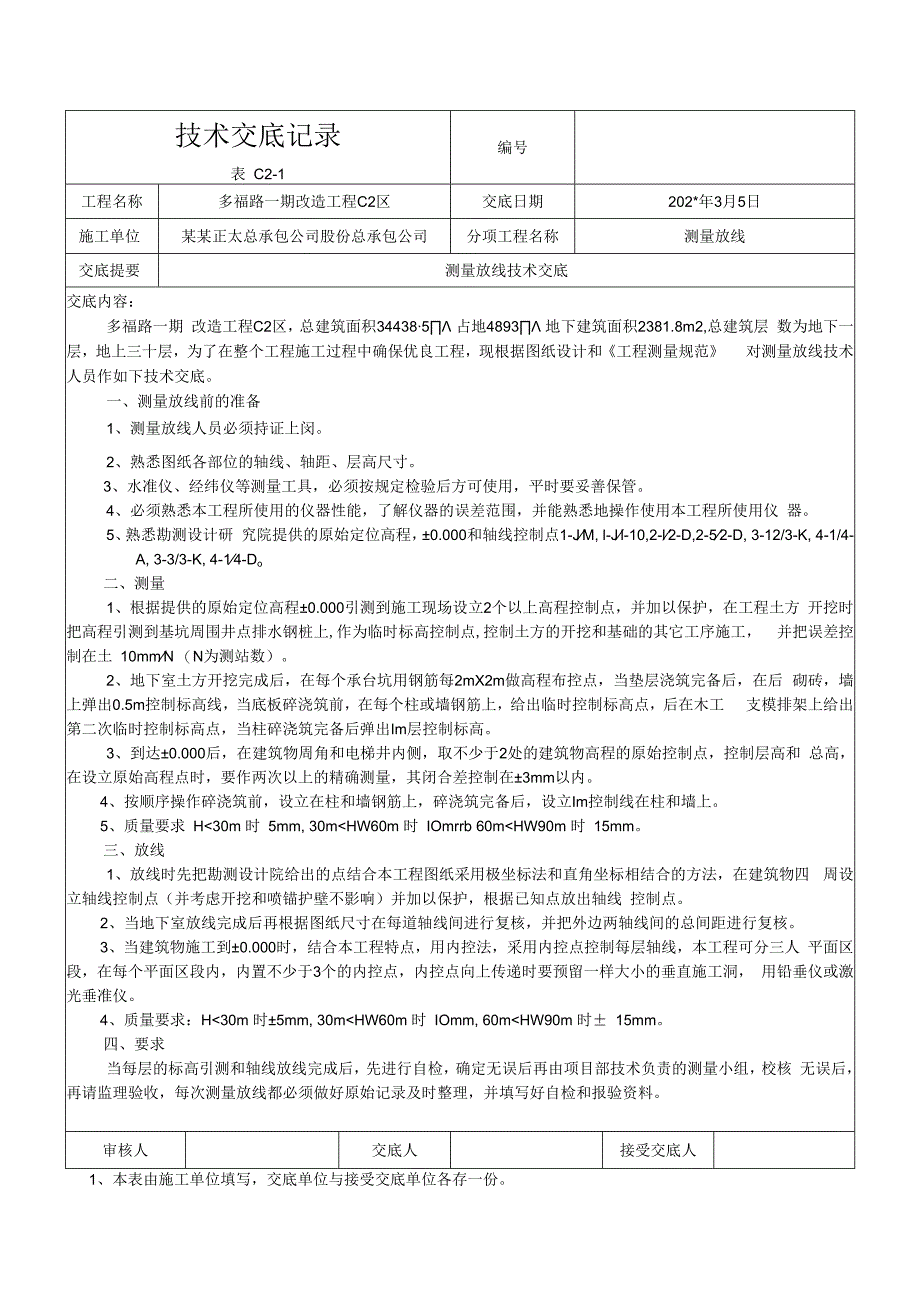

1、技术交底记录表 C2-1编号工程名称多福路一期改造工程C2区交底日期202*年3月5日施工单位某某正太总承包公司股份总承包公司分项工程名称测量放线交底提要测量放线技术交底交底内容：多福路一期 改造工程C2区，总建筑面积344385 占地4893 地下建筑面积2381.8m2,总建筑层 数为地下一层，地上三十层，为了在整个工程施工过程中确保优良工程，现根据图纸设计和工程测量规范 对测量放线技术人员作如下技术交底。一、测量放线前的准备1、测量放线人员必须持证上闵。2、熟悉图纸各部位的轴线、轴距、层高尺寸。3、水准仪、经纬仪等测量工具，必须按规定检验后方可使用，平时要妥善保管。4、必须熟悉本工程所使
2、用的仪器性能，了解仪器的误差范围，并能熟悉地操作使用本工程所使用仪 器。5、熟悉勘测设计研 究院提供的原始定位高程，0.000和轴线控制点1-JM, l-Jl-10,2-l2-D,2-52-D, 3-12/3-K, 4-1/4-A, 3-3/3-K, 4-14-Do二、测量1、根据提供的原始定位高程0.000引测到施工现场设立2个以上高程控制点，并加以保护，在工程土方 开挖时把高程引测到基坑周围井点排水钢桩上,作为临时标高控制点,控制土方的开挖和基础的其它工序施工， 并把误差控制在土 10mmN （N为测站数）。2、地下室土方开挖完成后，在每个承台坑用钢筋每2mX2m做高程布控点，当垫层浇筑完
3、备后，在后 砌砖，墙上弹出0.5m控制标高线，当底板碎浇筑前，在每个柱或墙钢筋上，给出临时控制标高点，后在木工 支模排架上给出第二次临时控制标高点，当柱碎浇筑完备后弹出Im层控制标高。3、到达0.000后，在建筑物周角和电梯井内侧，取不少于2处的建筑物高程的原始控制点，控制层高和 总高，在设立原始高程点时，要作两次以上的精确测量，其闭合差控制在3mm以内。4、按顺序操作碎浇筑前，设立在柱和墙钢筋上，碎浇筑完备后，设立Im控制线在柱和墙上。5、质量要求 H30m 时 5mm, 30mHW60m 时 IOmrrb 60mHW90m 时 15mm。三、放线1、放线时先把勘测设计院给出的点结合本工程图
4、纸采用极坐标法和直角坐标相结合的方法，在建筑物四 周设立轴线控制点（并考虑开挖和喷锚护壁不影响）并加以保护，根据已知点放出轴线 控制点。2、当地下室放线完成后再根据图纸尺寸在每道轴线间进行复核，并把外边两轴线间的总间距进行复核。3、当建筑物施工到0.000时，结合本工程特点，用内控法，采用内控点控制每层轴线，本工程可分三人 平面区段，在每个平面区段内，内置不少于3个的内控点，内控点向上传递时要预留一样大小的垂直施工洞， 用铅垂仪或激光垂准仪。4、质量要求：H30m 时5mm, 30mHW60m 时 IOmm, 60mHW90m 时 15mm。四、要求当每层的标高引测和轴线放线完成后，先进行自检

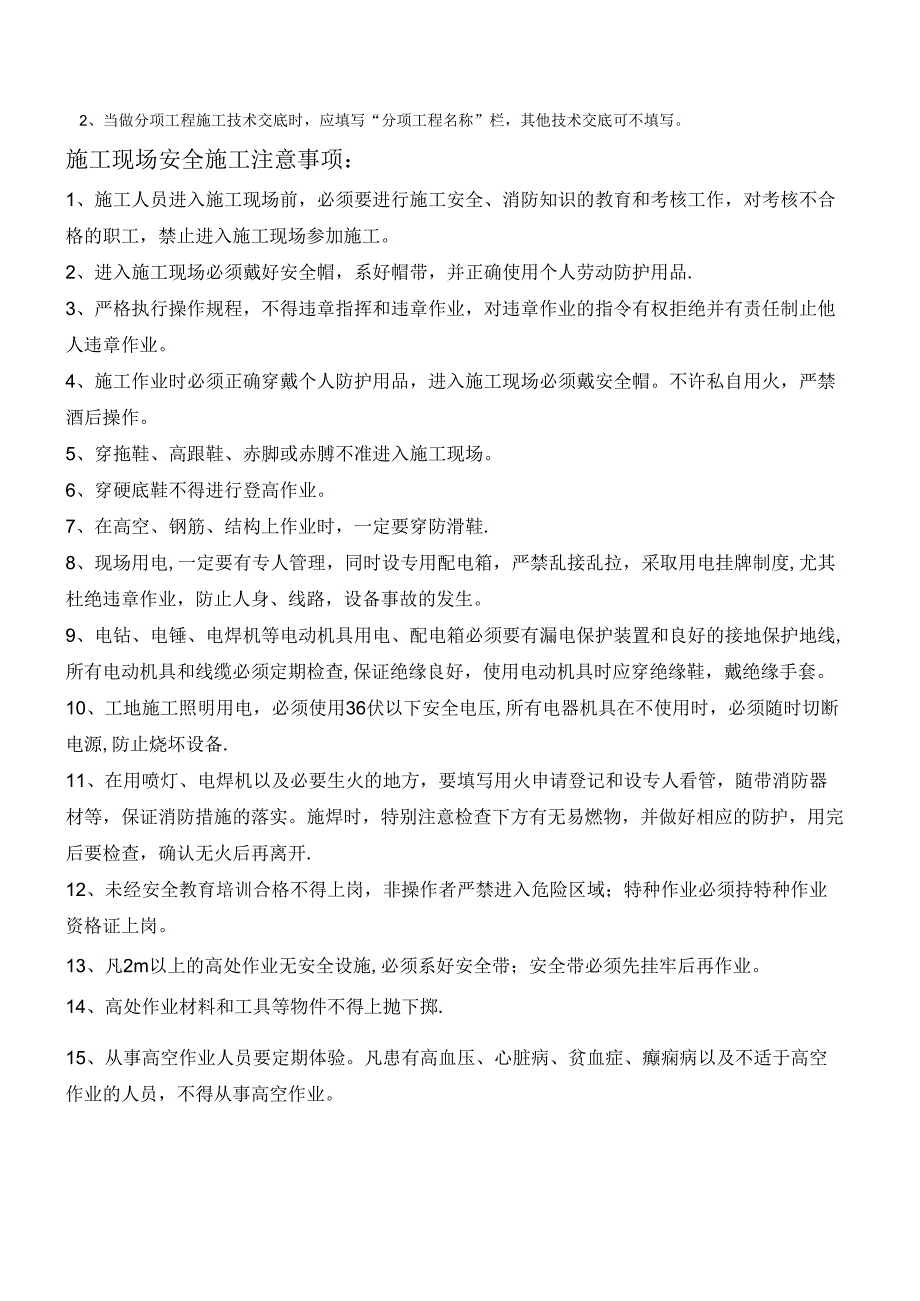

5、，确定无误后再由项目部技术负责的测量小组，校核 无误后，再请监理验收，每次测量放线都必须做好原始记录及时整理，并填写好自检和报验资料。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合 格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他 人违
6、章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁 酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其 杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线, 所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。 10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断 电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器 材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完 后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业 资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空 作业的人员，不得从事高空作业。
