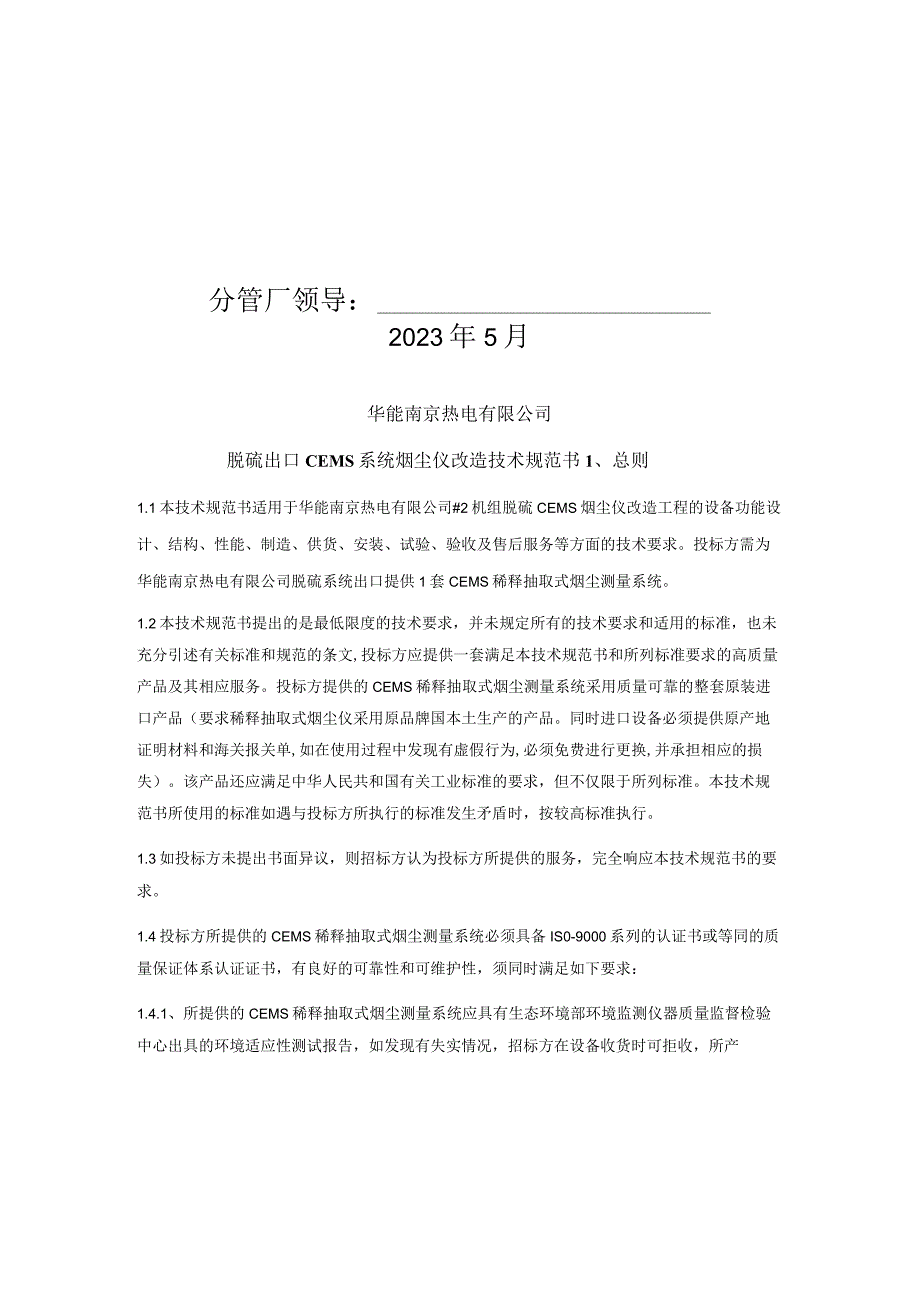

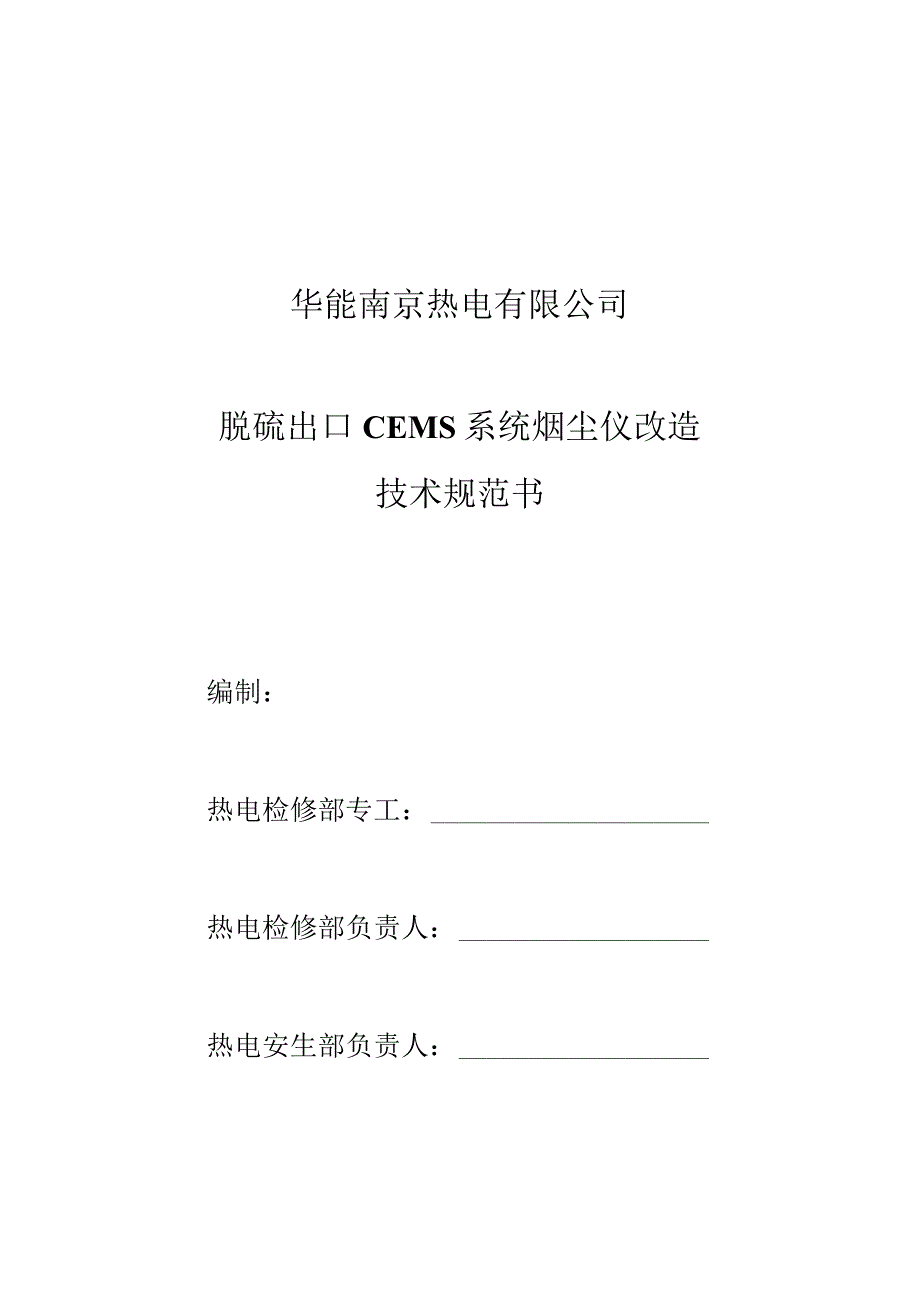

1、华能南京热电有限公司脱硫出口CEMS系统烟尘仪改造技术规范书编制：热电检修部专工：热电检修部负责人：热电安生部负责人：分管厂领导：2023年5月华能南京热电有限公司脱硫出口CEMS系统烟尘仪改造技术规范书1、总则1.1本技术规范书适用于华能南京热电有限公司#2机组脱硫CEMS烟尘仪改造工程的设备功能设计、结构、性能、制造、供货、安装、试验、验收及售后服务等方面的技术要求。投标方需为华能南京热电有限公司脱硫系统出口提供1套CEMS稀释抽取式烟尘测量系统。1.2本技术规范书提出的是最低限度的技术要求，并未规定所有的技术要求和适用的标准，也未充分引述有关标准和规范的条文,投标方应提供一套满足本技术规
2、范书和所列标准要求的高质量产品及其相应服务。投标方提供的CEMS稀释抽取式烟尘测量系统采用质量可靠的整套原装进口产品（要求稀释抽取式烟尘仪采用原品牌国本土生产的产品。同时进口设备必须提供原产地证明材料和海关报关单,如在使用过程中发现有虚假行为,必须免费进行更换,并承担相应的损失）。该产品还应满足中华人民共和国有关工业标准的要求，但不仅限于所列标准。本技术规范书所使用的标准如遇与投标方所执行的标准发生矛盾时，按较高标准执行。1.3如投标方未提出书面异议，则招标方认为投标方所提供的服务，完全响应本技术规范书的要求。1.4投标方所提供的CEMS稀释抽取式烟尘测量系统必须具备IS0-9000系列的认证

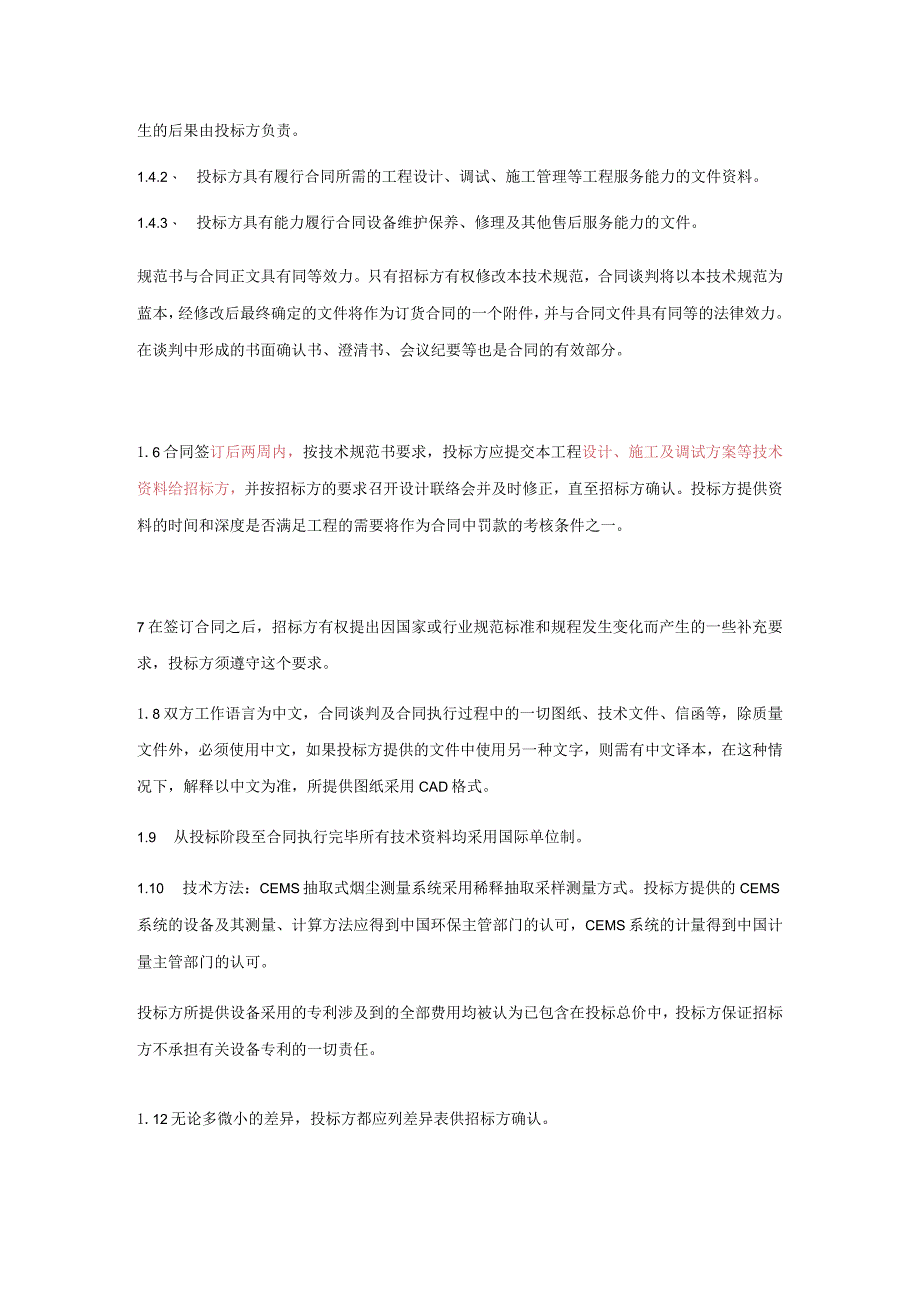

3、书或等同的质量保证体系认证证书，有良好的可靠性和可维护性，须同时满足如下要求：1.4.1、所提供的CEMS稀释抽取式烟尘测量系统应具有生态环境部环境监测仪器质量监督检验中心出具的环境适应性测试报告，如发现有失实情况，招标方在设备收货时可拒收，所产生的后果由投标方负责。1.4.2、 投标方具有履行合同所需的工程设计、调试、施工管理等工程服务能力的文件资料。1.4.3、 投标方具有能力履行合同设备维护保养、修理及其他售后服务能力的文件。规范书与合同正文具有同等效力。只有招标方有权修改本技术规范，合同谈判将以本技术规范为蓝本，经修改后最终确定的文件将作为订货合同的一个附件，并与合同文件具有同等的法律
4、效力。在谈判中形成的书面确认书、澄清书、会议纪要等也是合同的有效部分。1.6合同签订后两周内，按技术规范书要求，投标方应提交本工程设计、施工及调试方案等技术资料给招标方，并按招标方的要求召开设计联络会并及时修正，直至招标方确认。投标方提供资料的时间和深度是否满足工程的需要将作为合同中罚款的考核条件之一。7在签订合同之后，招标方有权提出因国家或行业规范标准和规程发生变化而产生的一些补充要求，投标方须遵守这个要求。1.8双方工作语言为中文，合同谈判及合同执行过程中的一切图纸、技术文件、信函等，除质量文件外，必须使用中文，如果投标方提供的文件中使用另一种文字，则需有中文译本，在这种情况下，解释以中文
5、为准，所提供图纸采用CAD格式。1.9 从投标阶段至合同执行完毕所有技术资料均采用国际单位制。1.10 技术方法：CEMS抽取式烟尘测量系统采用稀释抽取采样测量方式。投标方提供的CEMS系统的设备及其测量、计算方法应得到中国环保主管部门的认可，CEMS系统的计量得到中国计量主管部门的认可。投标方所提供设备采用的专利涉及到的全部费用均被认为已包含在投标总价中，投标方保证招标方不承担有关设备专利的一切责任。1.12无论多微小的差异，投标方都应列差异表供招标方确认。1.13 本技术规范书的解释权属招标方。安装的烟尘仪必须为全新、先进产品。改造后的环保验收工作全部由投标方完成。1.15投标方需至现场勘
6、察，确保所供设备完全满足现场安装和环保要求。1.16投标方相关工作必须完全满足工程需要。2、工程概况2. 1、工程名称：华能南京热电有限公司脱硫出口CEMS系统烟尘仪改造2.2 工程地点及原系统情况说明2.2.1、 工程地点：#2机组脱硫出口CEMS小室及#2机组脱硫塔CEMS取样平台区域。2.2.2、 根据固定污染源烟气（SO2、NOXs颗粒物）排放连续监测系统技术要求及检测方法（HJ76-2017）要求：“采用抽取测量方式的颗粒物CEMS,其抽取采样装置应具备自动跟踪烟气流速变化调节采样流量的等速跟踪采样功能,等速跟踪吸引误差应不超过8%。2.3 工程范围：拆除#2脱硫出口原烟尘仪，安装可
7、拆卸法兰封堵取样口（如必要），在#2炉脱硫出口安装一套CEMS系统烟尘仪，对所更换设备进行全面的单体和系统功能调试，负责将所供设备投入试运行、正式运行，并出具完整的系统测试报告，完成并通过上级环保主管部门的最终检测、验收。包含且不限于设备功能设计、结构、性能、供货、安装、调试、试验、验收及售后服务、电缆敷设、电缆桥架制作、平台制作、设备吊运等与改造相关的所有工作。改造后不能引起原有系统防腐、防火层的改变，且完全满足环保的最新要求，不得因为改造导致原有系统不能正常运行（包含但不限于环保比对工作）。具体见如下（包含但不限于）：序号类别设备改造内容1设备供货供货2设备搬运改造设备搬（吊）运至脱硫塔C
8、EMS出口采样平台2设备拆除将原烟尘仪拆除（脱硫塔CEMS采样平台）并安装法兰封堵，清理后搬下移交班组。3设备安装稀释抽取式烟尘仪安装在#2脱硫塔CEMS采样平台，格栅板割除、复装等，并对平台进行加固及改造；须含实现等速采样功能需要的电缆敷设及新增设备安装4电缆敷设改造用电源电缆、信号电缆敷设及接线；须含CEMS采样器温度信号引入CEMS机柜电缆敷设5防雨棚制作在改造后的设备处增加防雨棚6设备调试上电调试、参数设定、标定，通过环保验收，包含接口部分7设备试运行、运行满足各级环保最新要求3、引用标准和规范投标方在设备设计和制造中所涉及的各项规程,规范和标准遵循现行最新版本的国际和中国国家标准。投
9、标方提供所使用的标准。本技术规范书所使用的标准如遇与投标方所执行的标准发生矛盾时，按较高标准执行。如果本技术规范书与现行使用的有关国家标准以及部颁标准有明显抵触的条文,投标方及时书面通知招标方进行解决。本工程应遵守的规范和标准（但不限于此），如江苏或南京环保标准高于国家标准，以江苏或南京环保标准为准:江苏省污染源自动监控管理办法（2022年修订）DL/T838-2017发电企业设备检修导则GB/T 19001-2016质量管理体系要求GB/T24001-2016环境管理体系要求及使用指南GB/T28001-2011职业健康安全管理体系规范IIJ 75-2017HJ 76-2017固定污染源烟气
10、（S02、M）X、颗粒物）排放连续监测技术规范固定污染源烟气（SO2、NOX,颗粒物）排放连续监测系统技术要求及检测方法GB/T16157固定污染物源排气中颗粒物测定与气态污染物采样方法HJ/T212污染源在线自动监控（监测）系统数据传输标准；HJ/T378污染治理设施运行记录仪技术条件及检测方法；GBJ232-82电气装置工程施工及验收规范以上标准及规范互为补充，各规范和标准不一致的，以最高标准为依据，有新版标准的以新版为准。4、工作范围4.1投标方工作范围：投标方应提供满足本技术规范要求所必须的设备、软件和各项工程服务（包括但不限于备品备件、消耗材料、加工件、工器具要求等），其中包括（但不
11、限于）下列内容：4.1.1、 投标方所供CEMS稀释抽取式烟尘测量系统应满足HJ75-2017、HJ76-2017标准的要求，系统设计、供货、安装、调试、通过环保验收均是投标方的责任，确保满足各级政府环保部门及上级公司的规范要求；4.1.2、 投标方提供完整详细的位于#2脱硫塔CEMS采样平台的布置图、接线图、仪表清单,及全部设备安装、调试、运行、维修所需要的详细的技术说明及施工安装图等；4.1.3、 按照合同规定的进度要求，投标方须按时发运CEMS稀释抽取式烟尘测量系统设备；4.1.4、 投标方应提供满足本技术规范书和所列标准要求的高质量产品及其相应服务。投标方提供的抽取式烟尘系统采用质量可
12、靠的原装进口产品，提供的抽取式烟尘测量系统应满足中华人民共和国有关工业标准的要求，但不仅限于所列标准。本技术规范所使用的标准如遇与投标方所执行的标准发生矛盾时，按较高标准执行；4.1.5、 投标方提供该范围内所有脱硫CEMS稀释抽取式烟尘系统的新增及改造设备、管道、配套设施、材料、仪器仪表、安装工程所需材料以及施工措施内所需的所有材料、设备，仪控部分相关的电缆、仪表、控制设备、专用工具等均由投标方供货；4.1.6、 投标方提供的设备及仪器仪表等控制设备应为代表当今技术的优质设备，满足相关的设计、调试、验收规范的要求，并具有最大可靠性、可操作性、可维护性和安全性。如在设计、调试、验收过程中发现投
13、标方所供控制设备及仪器仪表性能不满足行业规范或控制系统要求，投标方应无偿更换；4.1.7、投标方的供货范围和工程技术服务的深度将以能够满足整个脱硫CEMS稀释抽取式烟尘系统改造的施工、调试、运行、管理、检修的要求，并通过相关的验收、测试，最终移交正常投用并通过外部环保验收为原则，确保能合法合规运行。无论本技术规范是否列出，投标方的工作范围都将满足上述要求，包括完成脱硫出口CEMS稀释抽取式烟尘系统配电、信号传输改造。1.1.8、 投标方按双方商议的施工方案，组织完成电缆、吹扫气源管路（如需要）供货和敷设。1.1.9、 投标方派驻项目经理和技术人员，负责全部所供设备单体和整套的调试工作；1.1.
14、10、 投标方负责按合同要求移交完整的竣工报告、工具、备件和消耗性材料，并负责培训招标方的运行和维护的工程技术人员，并使这些培训人员能熟练地操作、维护、调试CEMS稀释抽取式烟尘测量系统；4.2、 招标方工作范围：4.2.1、 招标方提供烟气排放标准,满足以下条件：SO235mgm3,N0x50mgm3,烟尘值Iomg/Nm3（以上均为折标后数据）；4.2.2、 招标方指定专门的技术负责人协调工作进度，对项目进度、工程质量进行监督、检查与验收，办理工程验收签证手续及其它事宜；4.2.3、 招标方向中标后的投标方提供进入现场区域工作的必要条件，如协助办理入厂证件等，相关费用由投标方承担。4.3、
15、 设计和供货分界面4.3.1、CEMS稀释抽取式烟尘测量系统安装在#2脱硫塔CEMS采样平台,投标方需至现场勘察，确保所供设备完全满足现场安装和环保要求；4.4.2、 招标方为脱硫出口烟尘仪提供一路仪用气源（0.67MPa）至脱硫塔CEMS采样平台（如需要），由投标方完成气源的使用分配及气源管路敷设；4.4.3、 CEMS稀释抽取式烟尘测量系统（包括控制柜）的安装底座由投标方提供，包括安装地脚螺栓和连接件，包括可能涉及的格栅板破坏和恢复、平台钢材防腐及加固制作。5、技术要求本工程将依据第3节所列规范及标准、以及本技规范书和投标方所提供的设备及产品说明书进行质量检验、验收和评定，投标方不得有异议。若遇招标方没有提供质量和验收标准的，则经招标方同意，可按国家和行业相关标准或制造厂标准执行，投标方亦可以提出建议的标准，但需经招标方同意认可。本着质量第一的要求，验收标准就高执行。投标方的安装质量若达不到招标方技术要求，投标方应在招标方规定的期限内（工程进度）自费返工。5.1 技术要求CEMS稀释抽取式烟尘测量系统由取样单元、测量单元、接线控制单元、风机等组成，通过在烟道气中采样测定烟气中的烟尘浓度。其设备的功能设计、结构、性能、安装和试验等方面的技术性能，均应
