《电解生产工艺技术控制指标.docx》由会员分享，可在线阅读，更多相关《电解生产工艺技术控制指标.docx（2页珍藏版）》请在第壹文秘上搜索。

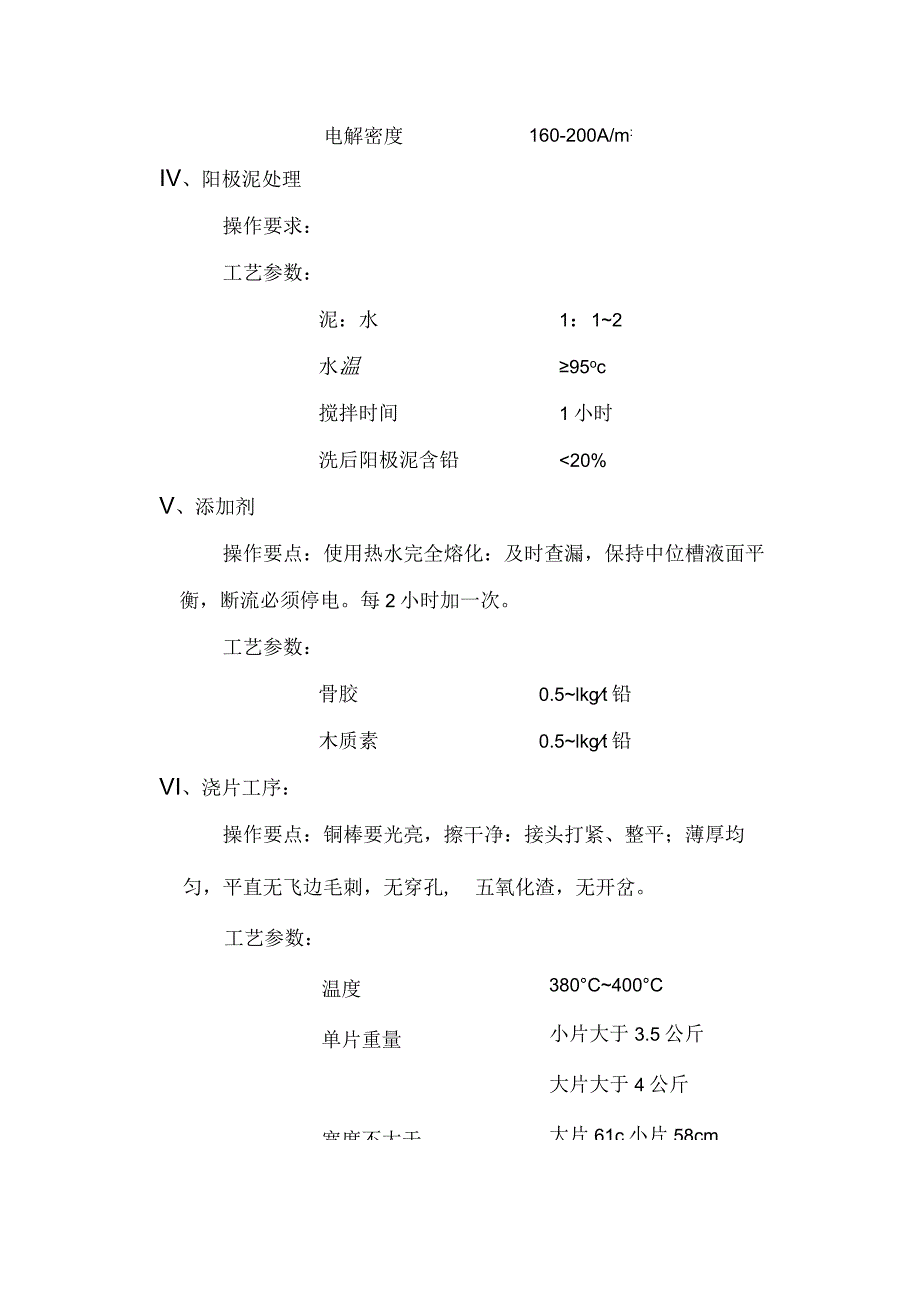

电解生产工艺技术控制指标I、初炼工序操作要点：粗铅合理搭配;工艺参数：造渣温度加硫温度 A产出阳极板要求厚薄均匀， 绝上薄下厚。捞出的干渣中的铅液必须沥干。650330340C铜小于0.03%无飞边、毛刺、鼓肚、断耳等，杜II、铸锭工序操作要求：装锅要避免杂物;理外观。捞渣铅液必须沥干。工艺参数：熔化温度搅拌温度搅拌反应时间氧化渣变色才能捞出；注意物450480C500530CNl 3小时11L电解工序：残极不得掉极，析出铅冲洗干净，避免机械夹杂：杂物不得进入解槽：电解液保持清洁。工艺参数：（gl）总酸85-135铅离子40-80电解密度160-200A/m:IV、阳极泥处理操作要求：工艺参数：泥：水1：12水温95oc搅拌时间1小时洗后阳极泥含铅20%V、添加剂操作要点：使用热水完全熔化：及时查漏，保持中位槽液面平衡，断流必须停电。每2小时加一次。工艺参数：骨胶0.5lkgt铅木质素0.5lkgt铅VI、浇片工序：操作要点：铜棒要光亮，擦干净：接头打紧、整平；薄厚均匀，平直无飞边毛刺，无穿孔,工艺参数：温度单片重量宽度不大于五氧化渣，无开岔。380C400C小片大于3.5公斤大片大于4公斤大片61c小片58cm
