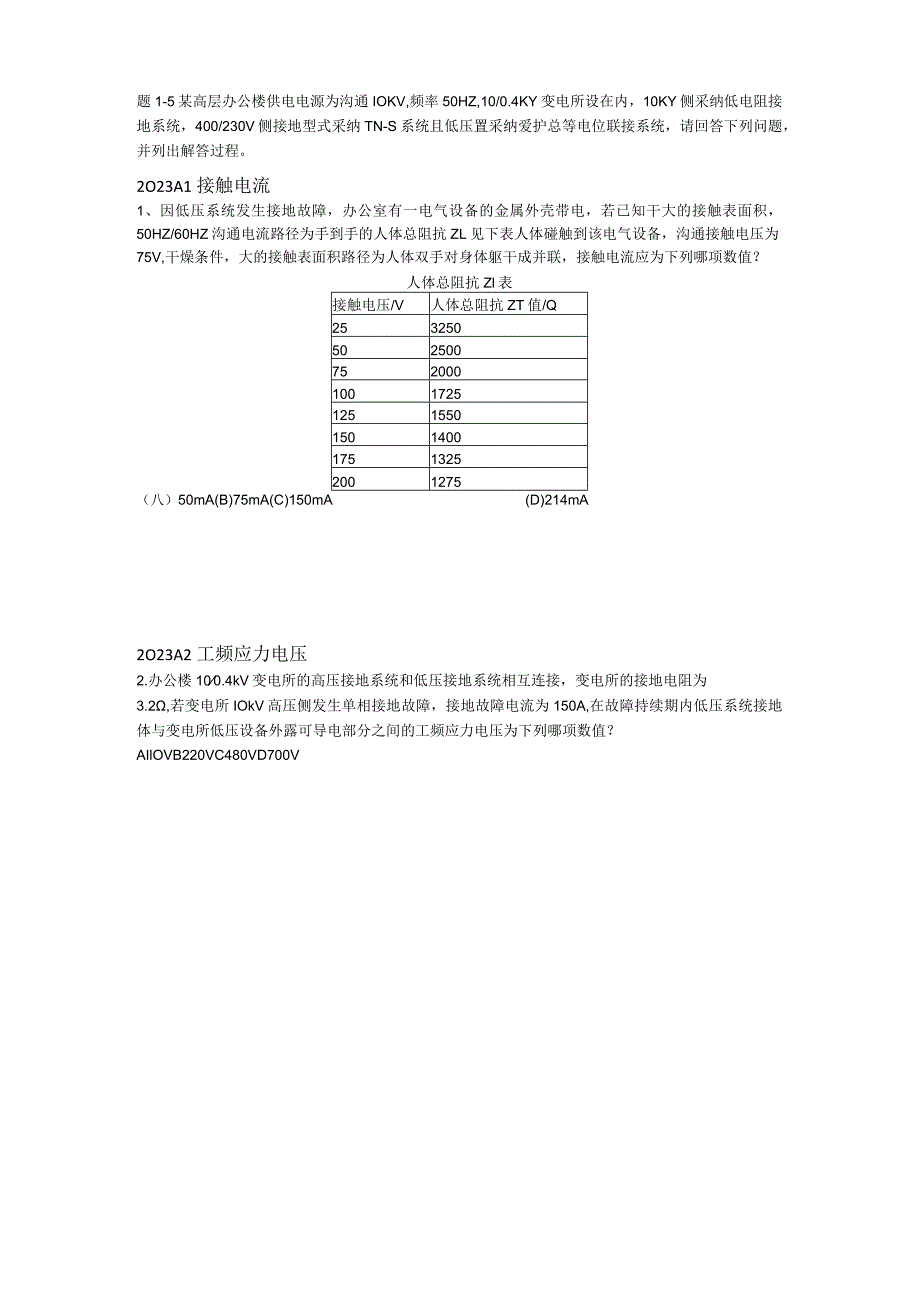

1、题1-5某高层办公楼供电电源为沟通IOKV,频率50HZ,10/0.4KY变电所设在内，10KY侧采纳低电阻接地系统，400/230V侧接地型式采纳TN-S系统且低压置采纳爱护总等电位联接系统，请回答下列问题，并列出解答过程。2O23A1接触电流1、因低压系统发生接地故障，办公室有一电气设备的金属外壳带电，若已知干大的接触表面积，50HZ/60HZ沟通电流路径为手到手的人体总阻抗ZL见下表人体碰触到该电气设备，沟通接触电压为75V,干燥条件，大的接触表面积路径为人体双手对身体躯干成并联，接触电流应为下列哪项数值？人体总阻抗Zl表接触电压/V人体总阻抗ZT值/Q25325050250075200

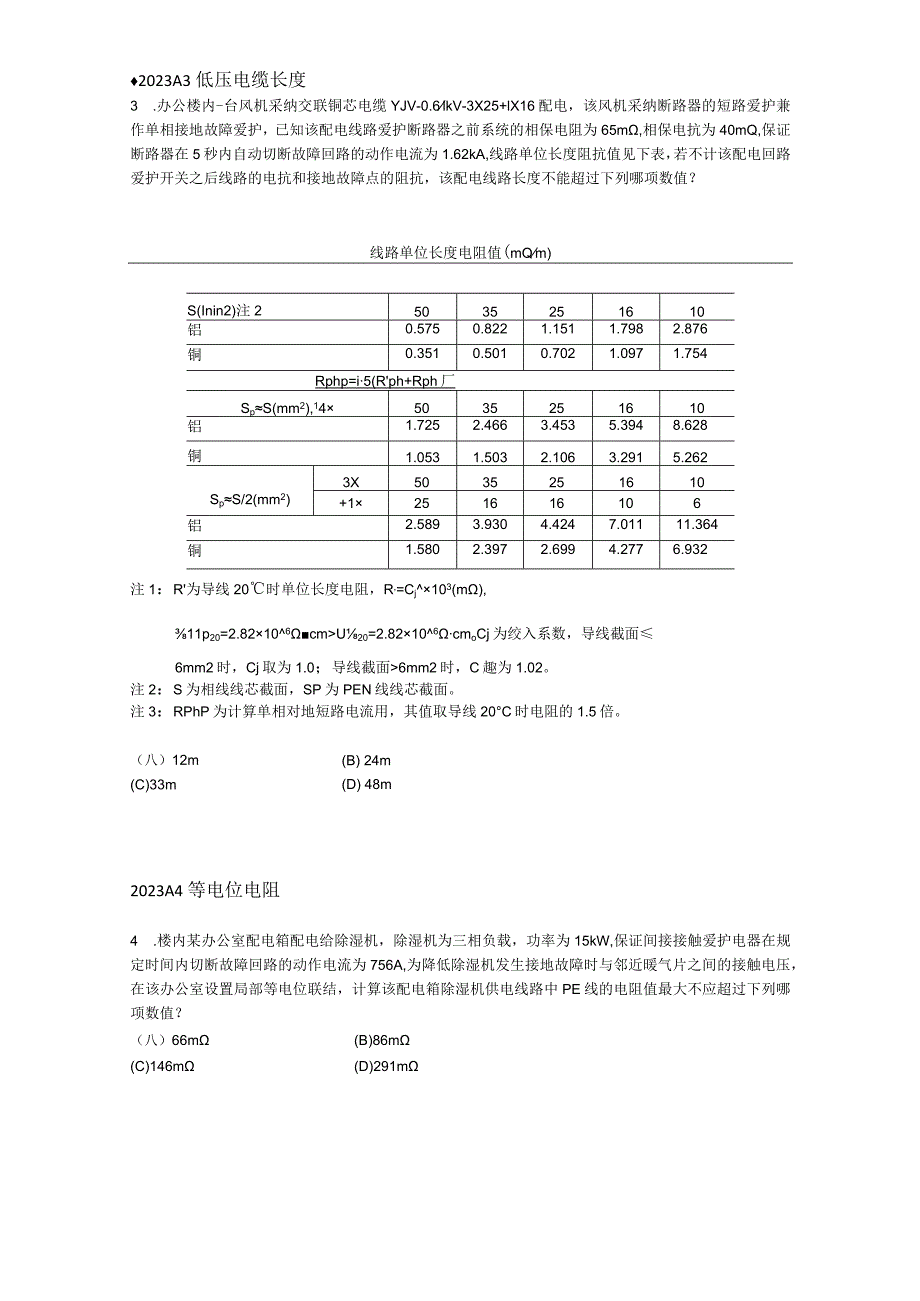

2、010017251251550150140017513252001275（八）50mA(B)75mA(C)150mA(D)214mA2O23A2工频应力电压2.办公楼100.4kV变电所的高压接地系统和低压接地系统相互连接，变电所的接地电阻为3.2,若变电所IOkV高压侧发生单相接地故障，接地故障电流为150A,在故障持续期内低压系统接地体与变电所低压设备外露可导电部分之间的工频应力电压为下列哪项数值？AIlOVB220VC480VD700V2023A3低压电缆长度3 .办公楼内-台风机采纳交联铜芯电缆YJV-0.6lkV-3X25+lX16配电，该风机采纳断路器的短路爱护兼作单相接地故障爱护
3、，已知该配电线路爱护断路器之前系统的相保电阻为65m,相保电抗为40mQ,保证断路器在5秒内自动切断故障回路的动作电流为1.62kA,线路单位长度阻抗值见下表，若不计该配电回路爱护开关之后线路的电抗和接地故障点的阻抗，该配电线路长度不能超过下列哪项数值？线路单位长度电阻值(mQm)S(Inin2)注25035251610铝0.5750.8221.1511.7982.876铜0.3510.5010.7021.0971.754Rphp=i5(Rph+Rph厂SpS(mm2),145035251610铝1.7252.4663.4535.3948.628铜1.0531.5032.1063.2915.2
4、62SpS/2(mm2)3X5035251610+1251616106铝2.5893.9304.4247.01111.364铜1.5802.3972.6994.2776.932注1：R为导线20时单位长度电阻，R,=Cj103(m),11p20=2.82106cmU20=2.82106cmoCj为绞入系数，导线截面6mm2时，Cj取为1.0；导线截面6mm2时，C趣为1.02。注2：S为相线线芯截面，SP为PEN线线芯截面。注3：RPhP为计算单相对地短路电流用，其值取导线20C时电阻的1.5倍。(B) 24m(D) 48m（八）12m(C)33m2023A4等电位电阻4 .楼内某办公室配电箱

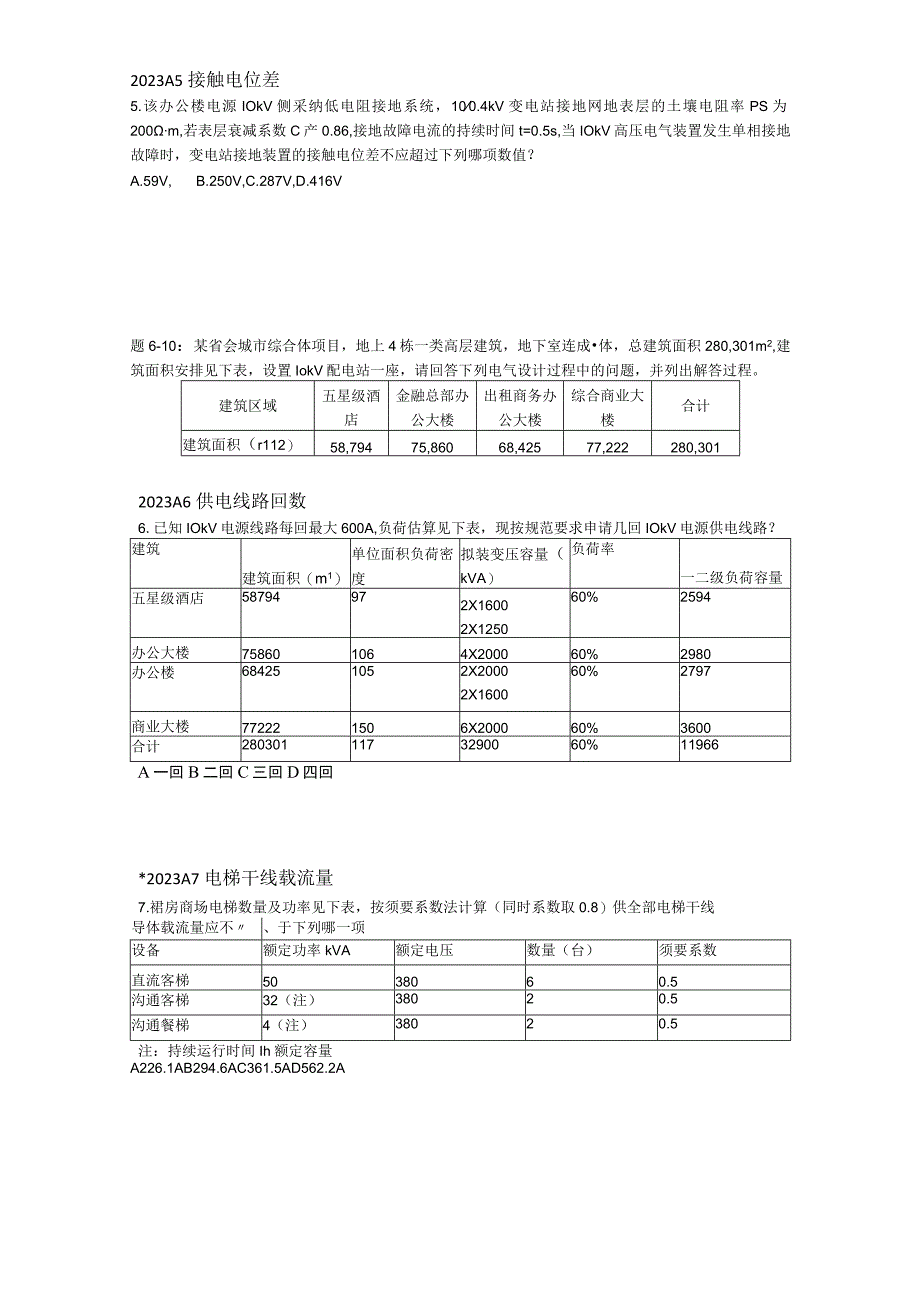

5、配电给除湿机，除湿机为三相负载，功率为15kW,保证间接接触爱护电器在规定时间内切断故障回路的动作电流为756A,为降低除湿机发生接地故障时与邻近暖气片之间的接触电压，在该办公室设置局部等电位联结，计算该配电箱除湿机供电线路中PE线的电阻值最大不应超过下列哪项数值？（八）66m(B)86m(C)146m(D)291m2023A5接触电位差5.该办公楼电源IOkV侧采纳低电阻接地系统，100.4kV变电站接地网地表层的土壤电阻率PS为200m,若表层衰减系数C产0.86,接地故障电流的持续时间t=0.5s,当IOkV高压电气装置发生单相接地故障时，变电站接地装置的接触电位差不应超过下列哪项数值？
6、A.59V,B.250V,C.287V,D.416V题6-10：某省会城市综合体项目，地上4栋一类高层建筑，地下室连成体，总建筑面积280,301m2,建筑面积安排见下表，设置IokV配电站一座，请回答下列电气设计过程中的问题，并列出解答过程。建筑区域五星级酒店金融总部办公大楼出租商务办公大楼综合商业大楼合计建筑面积（r112）58,79475,86068,42577,222280,3012023A6供电线路回数6.已知IOkV电源线路每回最大600A,负荷估算见下表，现按规范要求申请几回IOkV电源供电线路？建筑建筑面积（m1）单位面积负荷密度拟装变压容量（kVA）负荷率一二级负荷容量五星级
7、酒店58794972X16002X125060%2594办公大楼758601064X200060%2980办公楼684251052X20002X160060%2797商业大楼772221506X200060%3600合计2803011173290060%11966A一回B二回C三回D四回*2023A7电梯干线载流量7.裙房商场电梯数量及功率见下表，按须要系数法计算（同时系数取0.8）供全部电梯干线导体载流量应不、于下列哪一项设备额定功率kVA额定电压数量（台）须要系数直流客梯5038060.5沟通客梯32（注）38020.5沟通餐梯4（注）38020.5注：持续运行时间Ih额定容量A226.1
8、AB294.6AC361.5AD562.2A2023A8变压器有、无功损耗8、已知设计选用容量为1600KVA变压器的空载损耗2100W、负载损耗10.25KW,空载电流0.25%、阻抗电压6%,计算负载率51%的状况下，变压器的有功及无功功率损耗应为下列哪组数据？(A) 59.210KW, 4.150var(C) 5.228KW, 1.076var(B) 6.304KW, 4.304var(D) 4.7760KW, 28.970var2023A9等效三相负荷室外照明电源总配电柜三相供电，照明灯具参数及数量见下表，当需用系数KX=I时，计算室外照明总负荷容量为下列哪项数值？灯具名称额定电压光源
9、功率(W)电器功率(W)功率因数cos数量(盏)接于线电压的灯具数量(盏)UVVWWU大功率金卤投光灯单相380V10001050.8018468注：U、V、W为相序符号。已查线间负荷换算系数：P(UV)U=P(VW)V=P(VW)V=O.72P(UV)V=P(VW)W=P(VW)U=O.28q(uv)u=q(vw)v=q(vw)v=0.09q(uv)v=q(vw)w=q(vw)u=0.67（八）19.89kVA(B)24.86kVA(C)25.45kVA(D)29.24kVA*2023A10柴油发电机负荷计算10.酒店自备柴油发电机组带载负荷统计见下表。请计算发电机组额定视在功率不应小于下列
10、哪项数值？(同时系数取1)用电设备组名称功率(kW)须要系数KXcos备注照明负荷560.40.9火灾时可切除动力负荷1670.60.8火灾时可切除UPS120见注0.80.9功率单位kVA24小时空调负荷1250.70.8火灾时可切除消防应急照明10010.9消防水泵13010.8消防风机34810.8消防电梯4010.5（八）705kVA(B)874kVA(C)915kVA(D)1133kVA题Il-15、某企业新建3510kV变电所，IOkV侧计算有功功率17450kW,计算无功功率11200kvar,选用两台16000kVA的变压器，每单台变压器阻抗电压8%,短路损耗70kW两台变压器
11、同时工作,分列运行，负荷平均安排,35kV侧最大运行方式下短路容量为230MVA,最小运行方式下短路容量为150MVA,该变电所采纳两回35kV输电线路供电，两回线路同时工作，请回答下列问题：*2O23A11经济电流选导线11、该变电所的两回35kV输电线路采纳经济电流密度选择的导线的截面应为下列哪项数值？（不考虑变压器的损耗，经济电流密度取09Amm2）（八）150mm2(C)300mm2(B)185mm2(D)400mm22023A12最大电压损失12.假定该变电所台变压器所带负荷的功率因数为0.7,其最大电压损失为下列哪项数值？（八）3.04%(C)5.18%(B)3.90%(D)6.0
12、7%2023A13无功补偿功率因数、容量13 .请计算补偿前的1OkV侧平均功率因数（年平均负荷系数Oav=0.75,av=0.8,假定两台变压器所带负荷的功率因数相同），假如要求IokV侧平均功率因数补偿到0.9以上，按最不得条件计算补偿容量，其计算结果最接近下列哪组数值？(A0.76,3315.5kvar(C)0.83,1658kvar(B)0.81,2094kvar(D)0.89,261.8kvar2023A14注入电网谐波14 .该变电所IOkVl段母线接有两组整流设备，整流器接线均为三相全控桥式，已知1#整流设备IOkV侧5次谐波电流值为20A,2#整流设备IOkV侧5次谐波电流值为
13、30A。则IokVI段母线注入电网的5次谐波电流值为下列哪一项？（八）IOA(C)14A(B)13A(D)50A2023A15电压偏差15 .该变电所IOkV母线正常运行电压为10.2kV,请计算IOkV母线电压偏差为哪项？（八）-2.1%(B)-1.9%(C)2%(D)3%题16-20、某企业新建35KVIoKV变电所，短路电流计算系统如图所示，其已知参数均列在图上，第一电源为无穷大容量，其次电源为汽轮发电机，容量30MW,功率因素0.8,超瞬态电抗值X1365%,两路电源同时供电，两台降压变压器并列运行，IoKV母线上其中一回馈线给一台1500KW的电动机供电。电动机效率0.95,启动电流
14、为6,电动机超瞬态电抗相对值0.156。35KV架空线路的电抗为0.37Qkm,（短路电流计算，不计算元件电阻）请回答下列问题：4-15汽轮发电机运算曲线数字表t(.)00.010.060.10.20.40.50.61240.128.9638.6037.1866.4005.2204.2524.0063.8213.3442.7952.5120.147.7187.4676.4415.8394.8784.(MO3.8293.67332802.8082.5260.166.7636.5455.6605.14643363.6493.4813.3593.0602.7062.4900.186.0205.844
