《熔化及球化处理作业指导书.docx》由会员分享，可在线阅读，更多相关《熔化及球化处理作业指导书.docx（2页珍藏版）》请在第壹文秘上搜索。

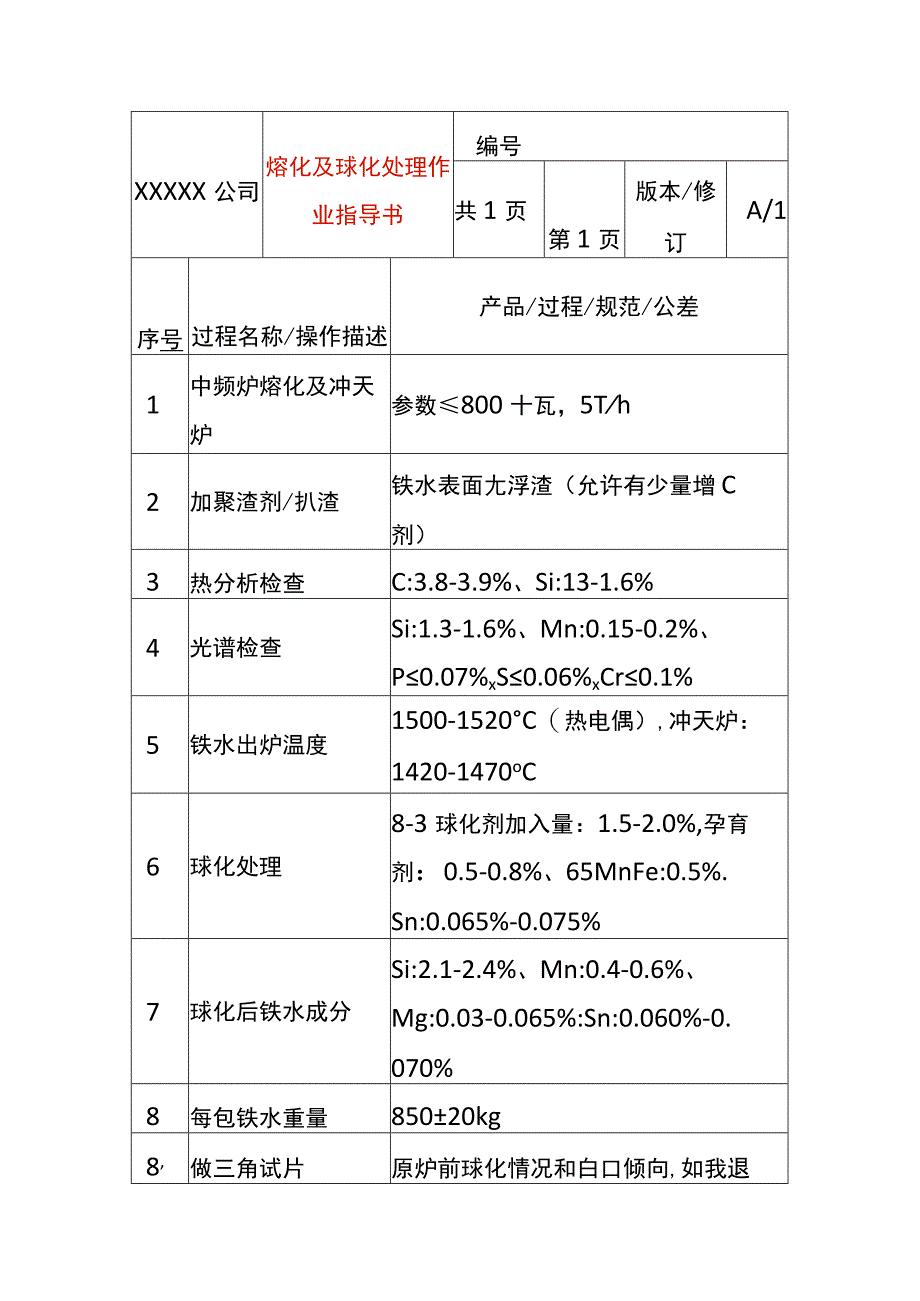

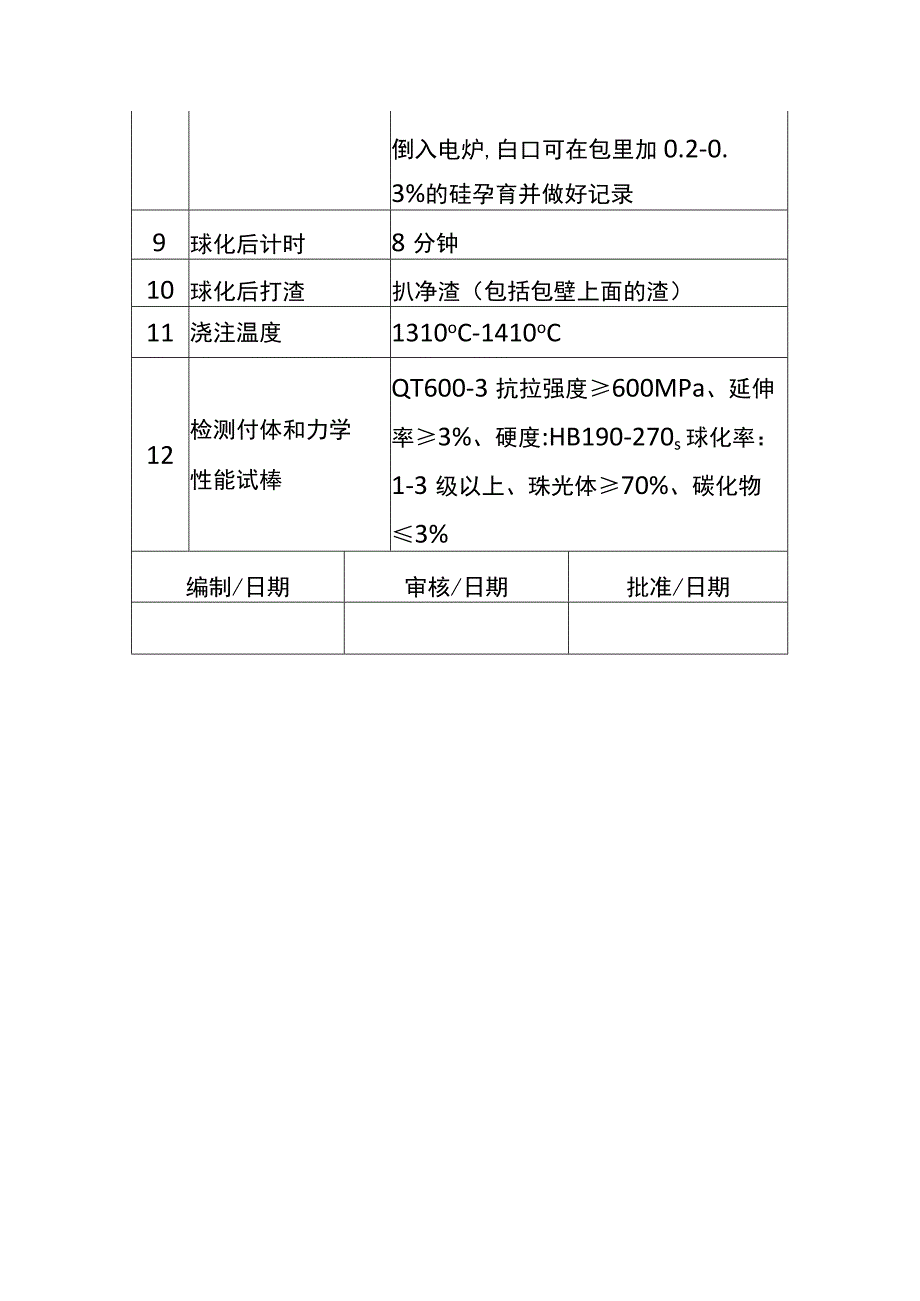

XXXXX公司熔化及球化处理作业指导书编号共1页第1页版本/修订A/1序号过程名称/操作描述产品/过程/规范/公差1中频炉熔化及冲天炉参数800十瓦，5Th2加聚渣剂/扒渣铁水表面尢浮渣（允许有少量增C剂）3热分析检查C:3.8-3.9%、Si:13-1.6%4光谱检查Si:1.3-1.6%、Mn:0.15-0.2%、P0.07%xS0.06%xCr0.1%5铁水出炉温度1500-1520C（热电偶）,冲天炉：1420-1470oC6球化处理8-3球化剂加入量：1.5-2.0%,孕育剂：0.5-0.8%、65MnFe:0.5%.Sn:0.065%-0.075%7球化后铁水成分Si:2.1-2.4%、Mn:0.4-0.6%、Mg:0.03-0.065%:Sn:0.060%-0.070%8每包铁水重量85020kg8,做三角试片原炉前球化情况和白口倾向,如我退倒入电炉,白口可在包里加0.2-0.3%的硅孕育并做好记录9球化后计时8分钟10球化后打渣扒净渣（包括包壁上面的渣）11浇注温度1310oC-1410oC12检测付体和力学性能试棒QT600-3抗拉强度600MPa、延伸率3%、硬度:HB190-270s球化率：1-3级以上、珠光体70%、碳化物3%编制/日期审核/日期批准/日期
