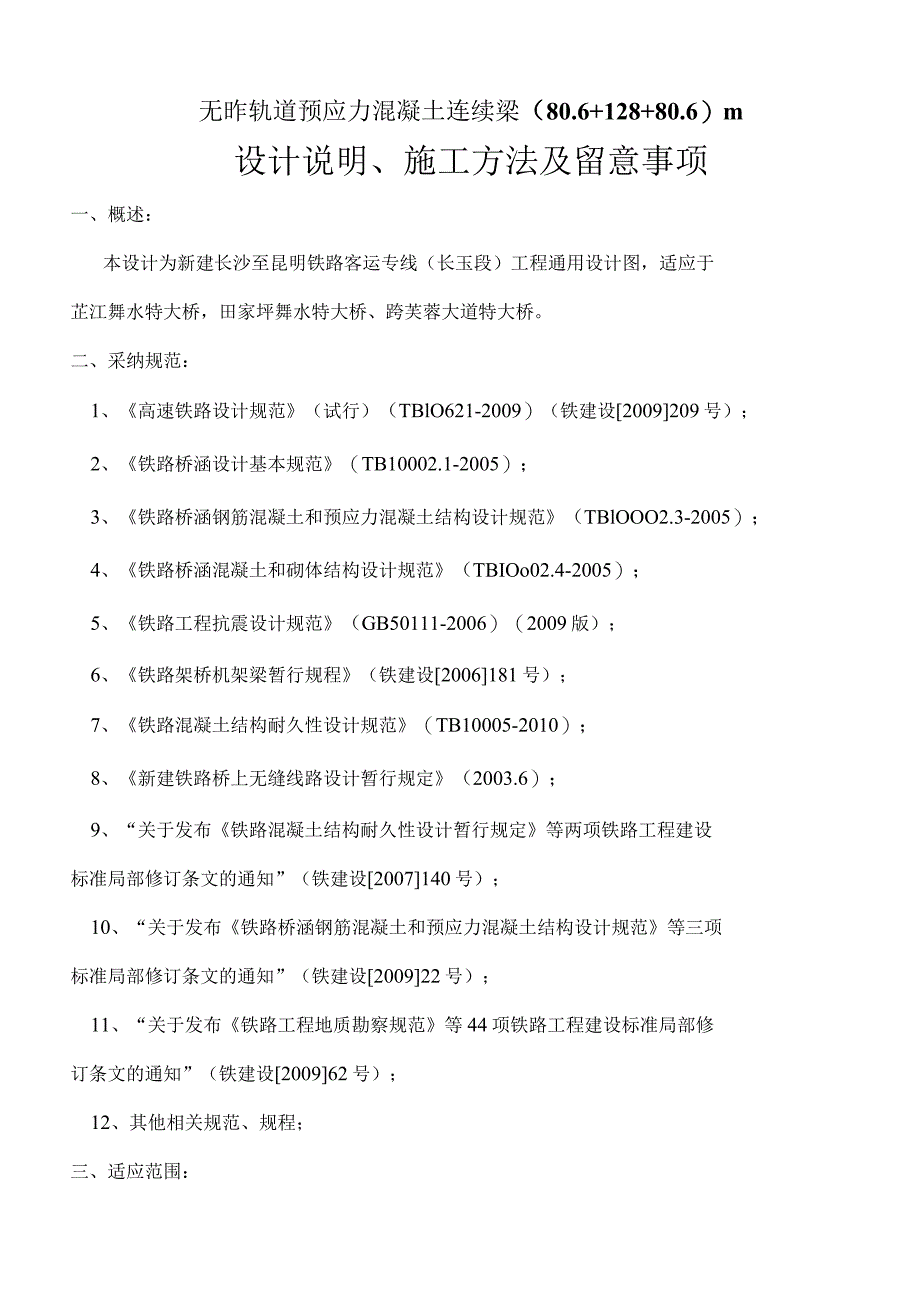

1、无昨轨道预应力混凝土连续梁（80.6+128+80.6）m设计说明、施工方法及留意事项一、概述：本设计为新建长沙至昆明铁路客运专线（长玉段）工程通用设计图，适应于芷江舞水特大桥，田家坪舞水特大桥、跨芙蓉大道特大桥。二、采纳规范：1、高速铁路设计规范（试行）（TBlO621-2009）（铁建设2009209号）；2、铁路桥涵设计基本规范（TB10002.1-2005）；3、铁路桥涵钢筋混凝土和预应力混凝土结构设计规范（TBlOOO2.3-2005）；4、铁路桥涵混凝土和砌体结构设计规范（TBIOo02.4-2005）；5、铁路工程抗震设计规范（GB50111-2006）（2009版）；6、铁路架

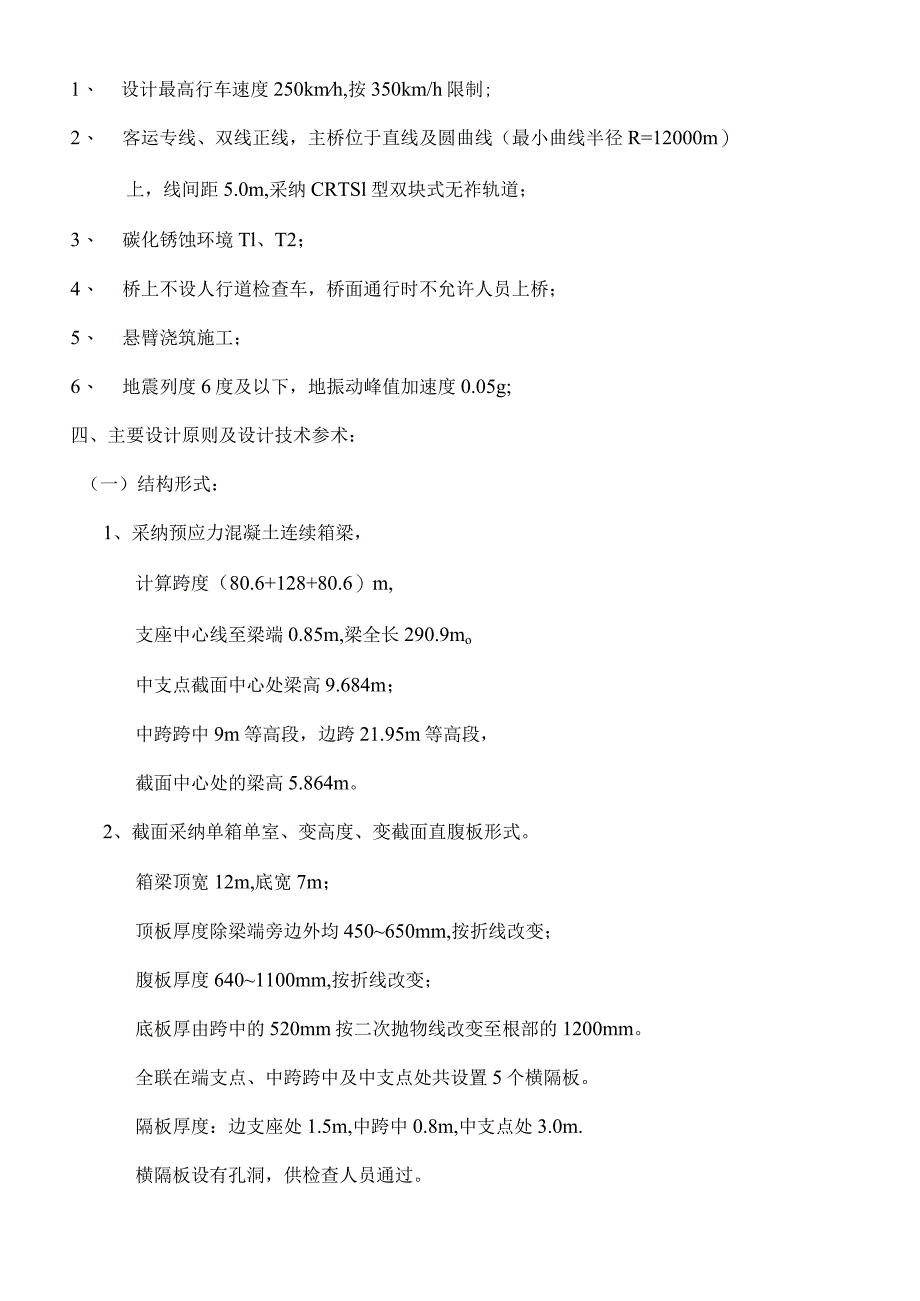

2、桥机架梁暂行规程（铁建设2006181号）；7、铁路混凝土结构耐久性设计规范（TB10005-2010）；8、新建铁路桥上无缝线路设计暂行规定（2003.6）；9、“关于发布铁路混凝土结构耐久性设计暂行规定等两项铁路工程建设标准局部修订条文的通知”（铁建设2007140号）；10、“关于发布铁路桥涵钢筋混凝土和预应力混凝土结构设计规范等三项标准局部修订条文的通知”（铁建设200922号）；11、“关于发布铁路工程地质勘察规范等44项铁路工程建设标准局部修订条文的通知”（铁建设200962号）；12、其他相关规范、规程；三、适应范围：1、 设计最高行车速度250kmh,按350km/h限制;2、
3、 客运专线、双线正线，主桥位于直线及圆曲线（最小曲线半径R=12000m）上，线间距5.0m,采纳CRTSl型双块式无祚轨道；3、 碳化锈蚀环境Tl、T2；4、 桥上不设人行道检查车，桥面通行时不允许人员上桥；5、 悬臂浇筑施工；6、 地震列度6度及以下，地振动峰值加速度0.05g;四、主要设计原则及设计技术参术：（一）结构形式：1、采纳预应力混凝土连续箱梁，计算跨度（80.6+128+80.6）m,支座中心线至梁端0.85m,梁全长290.9mo中支点截面中心处梁高9.684m；中跨跨中9m等高段，边跨21.95m等高段，截面中心处的梁高5.864m。2、截面采纳单箱单室、变高度、变截面直腹

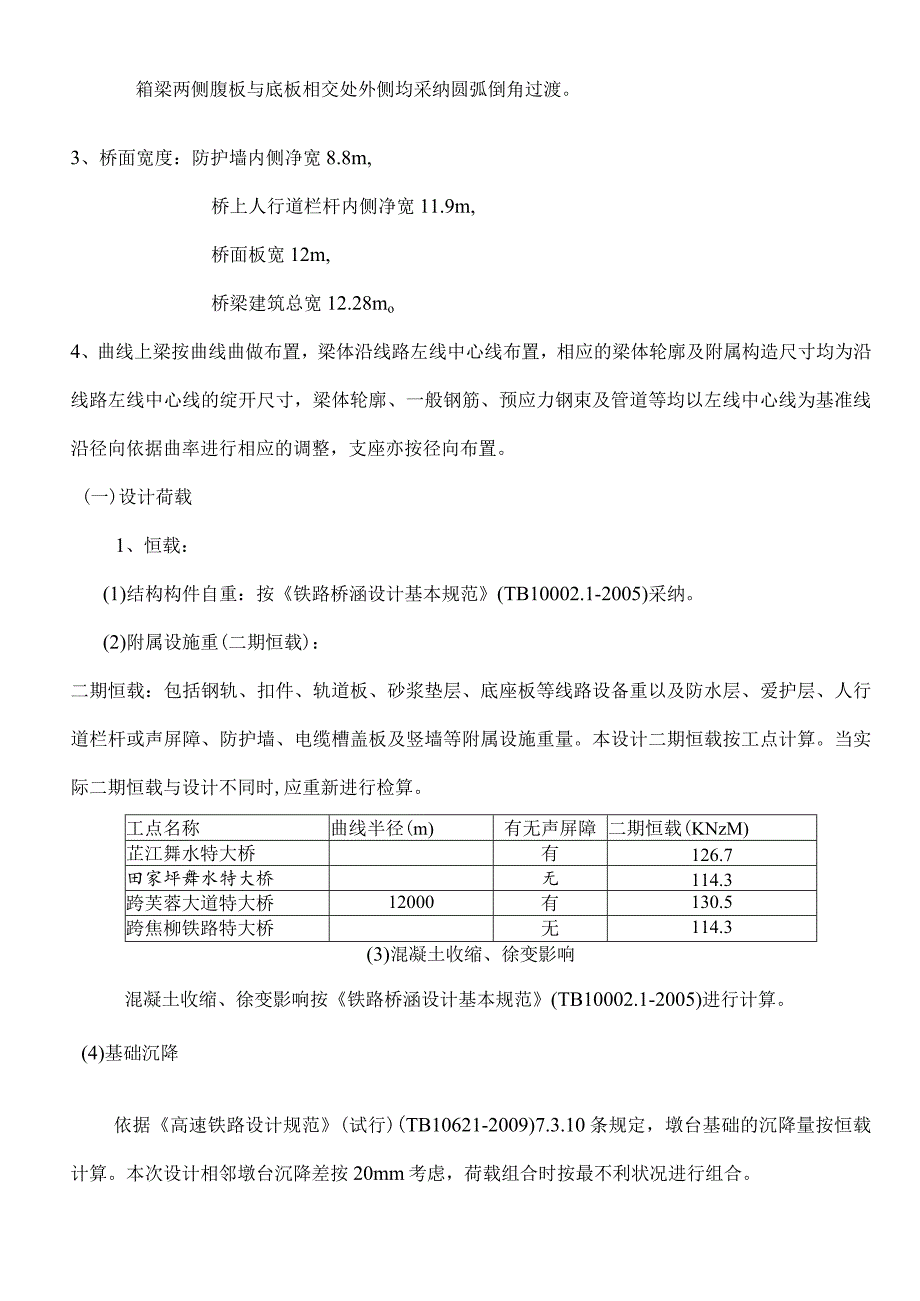

4、板形式。箱梁顶宽12m,底宽7m；顶板厚度除梁端旁边外均450650mm,按折线改变；腹板厚度6401100mm,按折线改变；底板厚由跨中的520mm按二次抛物线改变至根部的1200mm。全联在端支点、中跨跨中及中支点处共设置5个横隔板。隔板厚度：边支座处1.5m,中跨中0.8m,中支点处3.0m.横隔板设有孔洞，供检查人员通过。箱梁两侧腹板与底板相交处外侧均采纳圆弧倒角过渡。3、桥面宽度：防护墙内侧净宽8.8m,桥上人行道栏杆内侧净宽11.9m,桥面板宽12m,桥梁建筑总宽12.28mo4、曲线上梁按曲线曲做布置，梁体沿线路左线中心线布置，相应的梁体轮廓及附属构造尺寸均为沿线路左线中心线的绽
5、开尺寸，梁体轮廓、一般钢筋、预应力钢束及管道等均以左线中心线为基准线沿径向依据曲率进行相应的调整，支座亦按径向布置。(一)设计荷载1、恒载：(1)结构构件自重：按铁路桥涵设计基本规范(TB10002.1-2005)采纳。(2)附属设施重(二期恒载)：二期恒载：包括钢轨、扣件、轨道板、砂浆垫层、底座板等线路设备重以及防水层、爱护层、人行道栏杆或声屏障、防护墙、电缆槽盖板及竖墙等附属设施重量。本设计二期恒载按工点计算。当实际二期恒载与设计不同时,应重新进行检算。工点名称曲线半径(m)有无声屏障二期恒载(KNzM)芷江舞水特大桥有126.7田家坪舞水特大桥无114.3跨芙蓉大道特大桥12000有13
6、0.5跨焦柳铁路特大桥无114.3(3)混凝土收缩、徐变影响混凝土收缩、徐变影响按铁路桥涵设计基本规范(TB10002.1-2005)进行计算。(4)基础沉降依据高速铁路设计规范(试行)(TB10621-2009)7.3.10条规定，墩台基础的沉降量按恒载计算。本次设计相邻墩台沉降差按20mm考虑，荷载组合时按最不利状况进行组合。2、活载(1)纵向计算采纳ZK标准活载。(2)横向计算采纳ZK特种活载。(3)列车活载动力系数如下：动力系数：1+=1+(1.44/(La50.2)0.18)其中Le为梁的加载长度，以米计，当计算动力系数小于1.0时采纳1.0.。(4)横向遥摆力：依据高速铁路设计规范
7、(试行)(TB10621-2009)第7.2.9条规定办理；(5)人行道及栏杆荷载：依据高速铁路设计规范(试行)(TB10621-2009)第7213条规定办理；(6)曲线列车竖向静活载产生的离心力：依据高速铁路设计规范(试行)(TB10621-2009)第7.2.8条规定办理；3、附加力(1)风力：按铁路桥涵设计基本规范(TB10002.1-2005)第条计算。(2)温度荷载：施工合龙温度依据515C考虑，梁体按匀称升温25,降温25计算，非线性温度改变按铁路桥涵钢筋混凝土和预应力混凝土结构设计规范(TBlOOo2.3-2005)第条计算。4、特殊荷载(1)列车脱轨荷载：依据高速铁路设计规范
8、(试行)(TBlO6212009)7.2.12条规定办理。(2)地震力：按铁路工程抗震设计规范(GB50111-2006)(2009版)规定计算。5、施工荷载施工挂篮、机具及人群等按850KN计算，挂篮前支点距离梁端0.5m；当采纳的施工荷载大于设计荷载或本图检算荷载时，施工单位应结合实际施工荷载重新进行检算。6、荷载组合分别以主力、主力+附加力进行组合，取最不力组合进行设计，并对特殊荷载进行检算。(三)主要设计指标1、设计平安系数及务阶段应力指标见下表序号项目检算条件限制条件01设计平安系数强度平安系数运营何载主力K22.2主力+附力K21.98安装荷载下K21.802抗裂平安系数运营荷载下
9、Kf21.2安装荷载下Kf21.103预应力钢绞线应力(MPa)预加应力时的锚下钢绞线限制应力con0.75fpk04传力锚固时的钢绞线限制应力p0.65fpk05运营荷载下钢绞线应力p0.60fpk06疲惫荷载作用下钢束应力幅p14007钢筋应力(MPa)疲惫荷载作用下带肋钢筋应力幅p15008混凝土应力(MPa)传力锚固时混凝土压应力c0.75fc,09传力锚固时混凝土拉应力c0.70fct,10运营荷载下混凝土压应力c0.50fc11运营荷载下混凝土拉应力c012运营荷载下混凝土最大剪应力c0.17fc13抗裂荷载作用下混凝土的主压应力cp0.60fc14抗裂荷载作用下混凝土的主拉应力t
10、pfct注：fpk为钢绞线之抗拉强度标准值；叱fcr分别为施加预应力时混凝土轴心抗压、抗拉极限强度；fcfct分别为混凝土轴心抗压、抗拉极限强度。2、各项损失计算：(1)纵、横向预应力损失锚口及喇叭口损失按锚外限制应力的6%计算，管道摩阻力系数取0.26,管道偏差系数取0.003；松驰损失、收缩徐变及其他各项损失按铁路桥涵钢筋混凝土和预应力混凝土结构设计规范（TB10002.3-2005）计算。（2）竖向预应力损失管道摩阻力系数取0.35,管道偏差系数取0.003；松驰损失、收缩徐变及其他各项损失按铁路桥涵钢筋混凝土和预应力混凝土结构设计规范（TB10002.3-2005）计算。3、梁体变形限
11、值（1）在列车竖向静活载作用下，梁体竖向挠度值AWL1363,L为计算跨度。（2）在列车竖向静活载作用下，梁端竖向转角不应大于1%。（3）在列车横向摇摆力、风力和温度的作用下，梁体的水平挠度应小于或等于梁体计算跨度的1/4000o（4）以一段3m长的线为基准，ZK静活载作用下，一线两根钢轨的竖向相对变形量W1.5mm.（5）轨道铺设后，无祚轨道桥面梁的徐变上拱值不大于IOmm.（四）线形限制（符号：向上变形为“+”，向下变形为“一”）1、最大静活载挠度：一49.2mm,为跨度的1/2613.2、ZK静活载作用下梁端竖向折角：下挠0.89%。，反弯0.69%。，小于限值1%。3、线形限制：理论计
12、算各阶段各限制点挠度图施工阶段梁体挠度表，实际施工中反拱的设置依据详细状况，充分考虑徐变的影响以及预料二期恒载上桥时间确定。本设计二期恒载上桥时间按预加应力后60天计算，理论计算残余徐变拱度值见下表，铺设无祚轨道应在终张拉60天后方可进行。二期恒载114.3KNm126.7KNm130.5KNm徐变拱度值边跨中（mm）-1.3-1.5-1.6（向上为正）中跨中（mm）3.01.1-0.9（五）支座纵向预偏量支座纵向预偏量系指支座上板纵向偏离中心线的位置。设Al为箱梁在预应力、二期恒载及收缩徐变作用下引起的各支点的位移量，A2为各支点由于实际合龙温度与计算合龙温度之差引起的位移量，各支座处的纵向
13、偏移量由式=一（l+2）求得，式中负号表示按计算所得的位移量反方向设置预偏量。施工过程中应依据详细的合龙温度、预应力状况、施工工期等确定合理的支座偏量。支座偏移量表支座号边支座固定支座中支座边支座位移量1(mm)23O5880方向一向左.向左五、材料（一）混凝土梁佳混凝土强度等级为C50,封蜀采纳强度等级为C50的无收缩混凝土防护墙、遮板及电缆槽竖墙混凝土强度等级为C40;防水层的爱护层采纳C40纤维混凝土，电缆槽盖板采纳钢筋混凝土或RPC混凝土，其中RPC混凝土性能指标应满意客运专线活性粉末混凝土（RPe）材料人行道板、盖板暂行技术条件要求。()钢材1、纵向预应力体系纵向预应力钢筋采纳抗拉强
14、度标准值为1860MPa的高强度低松驰钢绞线，公称直径15.2mm,其技术条件应符合GB/T5224-2003标准。锚固体系采纳自锚式拉丝体系，锚具应符合铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件，张拉采纳与之配套的机具设备。管道形成采纳金属水纹管成孔，金属水纹管应符合预应力混凝土用金属水纹管JG225-2007要求。合龙段处预应力筋金属水纹管采纳增加型，其他可采纳标准型。2、横向预应力体系横向预应力筋采纳抗拉强度标准值为1860Mpa的高强度低松驰钢绞线，公称直径15.2训,其技术条件应符合68/丁5224-2003标准。采纳BMI5-4(P)锚具及锚固体系，锚具应符合铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件；张拉机具采纳YDC240Q型千斤顶；管道形成采纳内径70*19mm扁形金属水纹管成孔，金属水纹管应符合预应力混凝土用金属水纹管JG225-2007要求。3、竖向预应力体系竖向预应力筋采纳。25则预应力混凝土用螺纹钢筋，型号PSB830MPa,抗拉强度标准植830MPa,其技术条件应符合GB/T20065-2006标准，锚固体系采纳JLM-25型锚具；张拉采纳YC60B型千斤顶；管道形成采纳内径035mm铁皮管成孔。4、钢筋光圆
