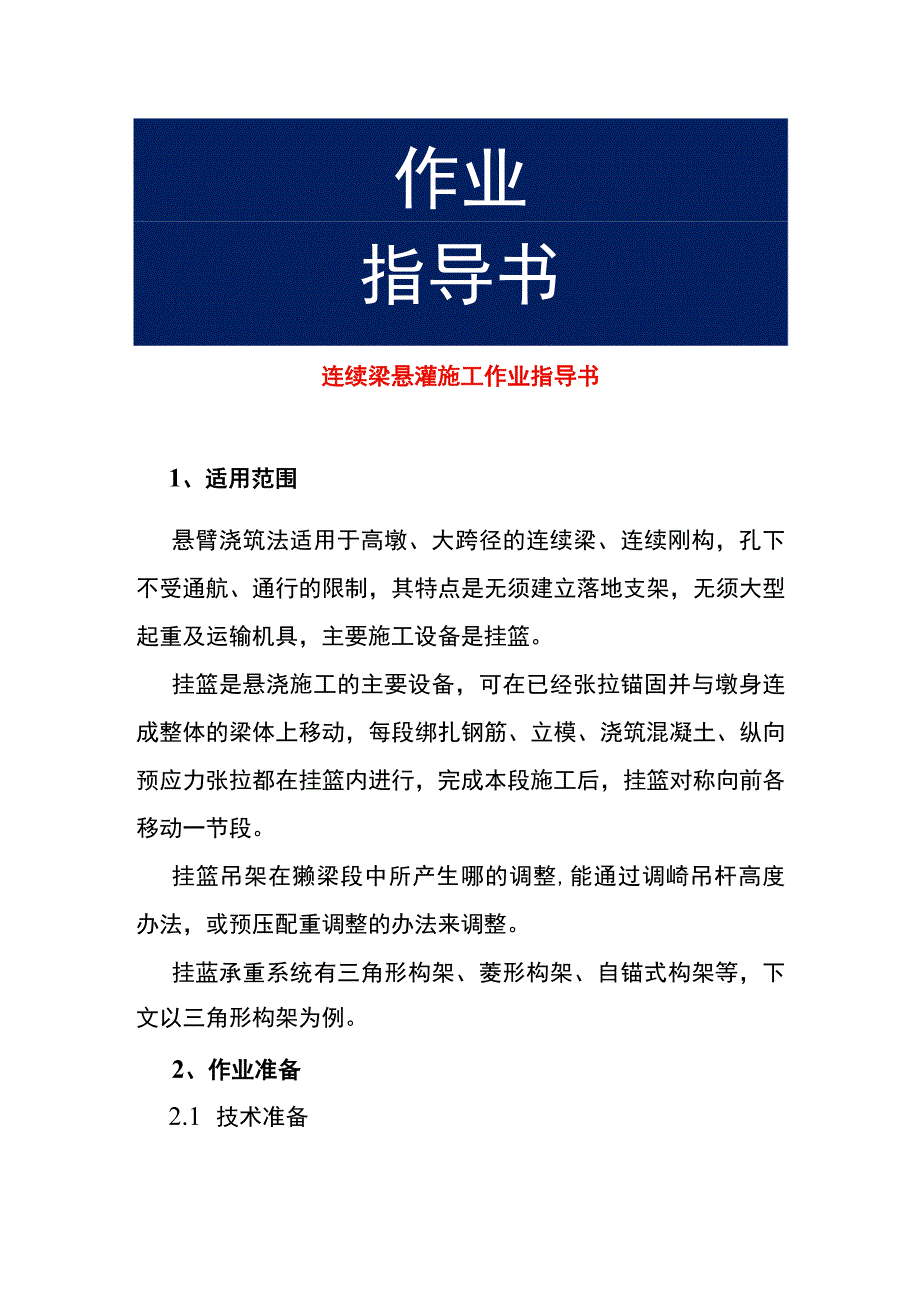

1、作业指导书连续梁悬灌施工作业指导书1、适用范围悬臂浇筑法适用于高墩、大跨径的连续梁、连续刚构，孔下不受通航、通行的限制，其特点是无须建立落地支架，无须大型起重及运输机具，主要施工设备是挂篮。挂篮是悬浇施工的主要设备，可在已经张拉锚固并与墩身连成整体的梁体上移动，每段绑扎钢筋、立模、浇筑混凝土、纵向预应力张拉都在挂篮内进行，完成本段施工后，挂篮对称向前各移动一节段。挂篮吊架在獭梁段中所产生哪的调整,能通过调崎吊杆高度办法，或预压配重调整的办法来调整。挂蓝承重系统有三角形构架、菱形构架、自锚式构架等，下文以三角形构架为例。2、作业准备2.1 技术准备自接到图纸之日起，总工程师组织工程安质技术人员对

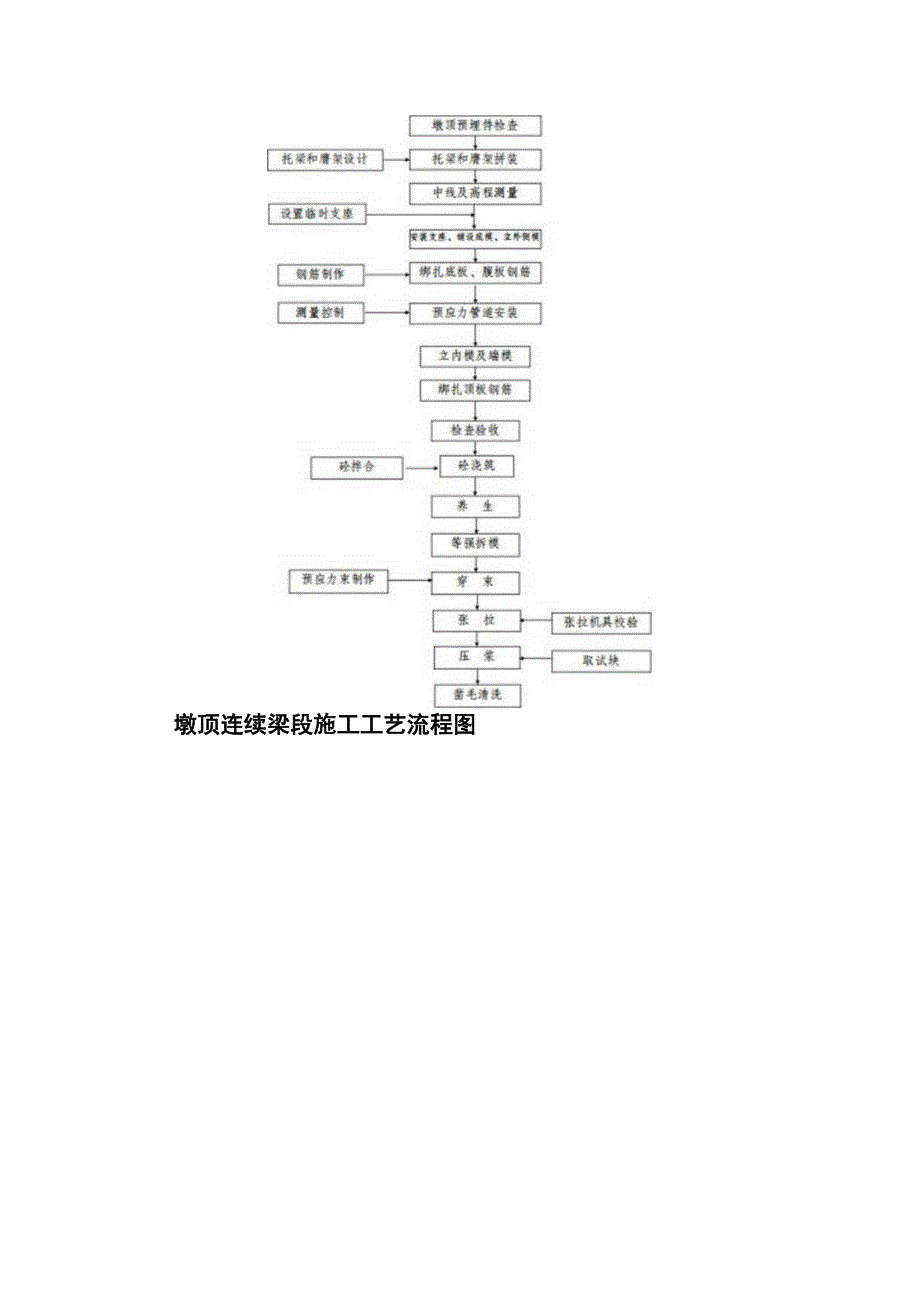

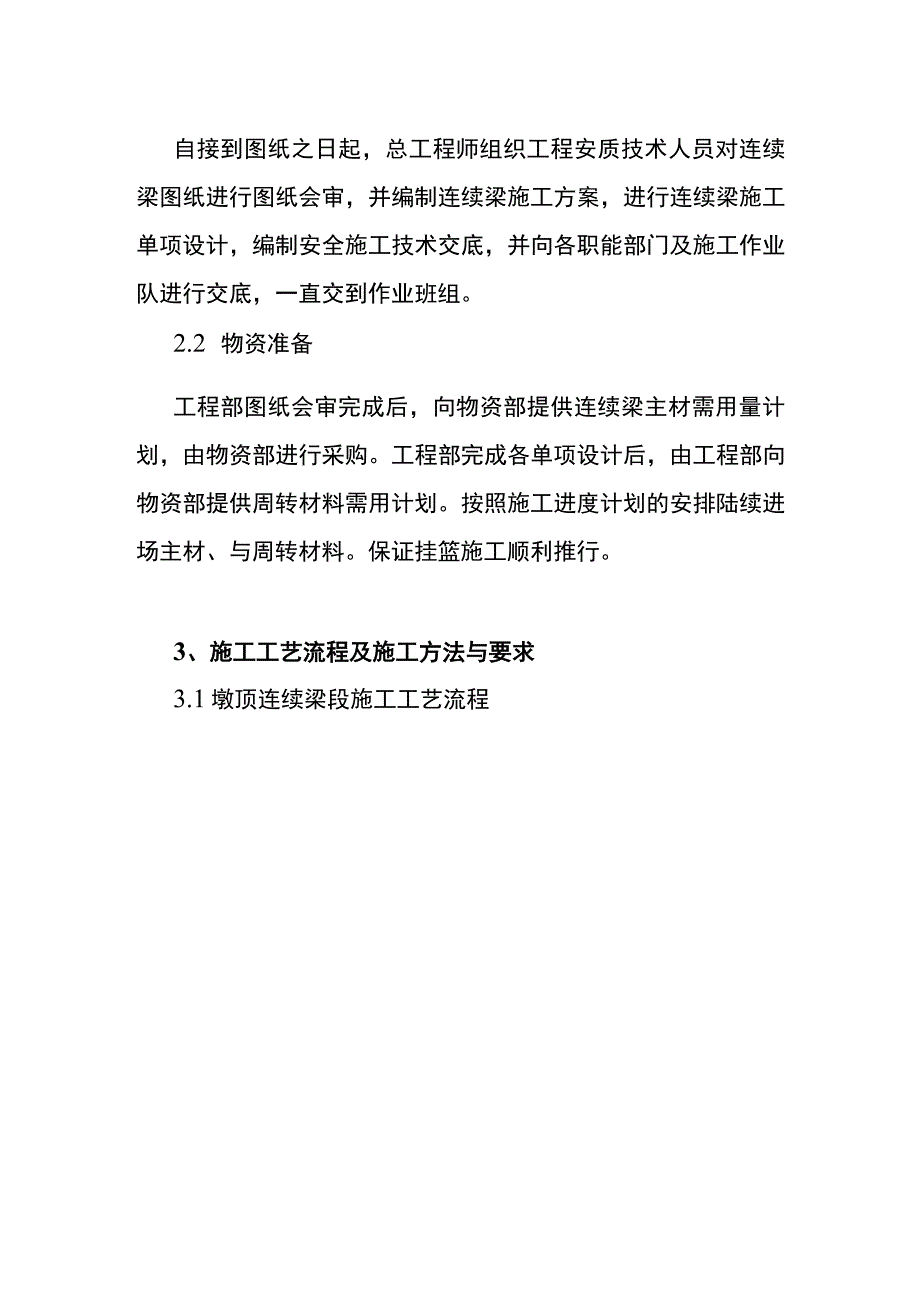

2、连续梁图纸进行图纸会审，并编制连续梁施工方案，进行连续梁施工单项设计，编制安全施工技术交底，并向各职能部门及施工作业队进行交底，一直交到作业班组。2.2 物资准备工程部图纸会审完成后，向物资部提供连续梁主材需用量计划，由物资部进行采购。工程部完成各单项设计后，由工程部向物资部提供周转材料需用计划。按照施工进度计划的安排陆续进场主材、与周转材料。保证挂篮施工顺利推行。3、施工工艺流程及施工方法与要求3.1墩顶连续梁段施工工艺流程墩顶连续梁段施工工艺流程图拄1疑计.工克*悬臂浇筑施工工艺流程图3.3合拢段施工工艺流程WSW,I等强.翁强I合拢段施工工艺流程图3.1 施工方法与要求3.1.1 挂篮设
3、计3.1.1.1 挂篮组成挂篮由承重系统、底模系统、侧模系统、走行系统和锚固系统五大部分组成（见下表）。挂篮组成项目内容承重系统三角形结合梁、前上横梁、后上横梁底模系统纵梁、前下横梁、后下横梁、模板系统侧模系统内外侧模支架、模板、吊梁、滑梁走行系统三角结合梁走行系统、侧模走行系统、内模走行系统锚固系统压紧器、锚固筋等3.1.1.2 挂篮设计主要参数(1)梁段最大重量；(2)梁段最大长度；(3)梁高变化范围；(4)最大梁宽包括顶板、底板宽；(5)曲线段翼缘板坡度变化；(6)梁段顶板单侧加宽量；(7)梁段底板单侧加宽量；(8)走行：无平衡重走行；行走时其抗倾覆稳定系数不小于2。(9)挂篮重量。挂篮
4、总重量的变化不得超过设计重量的10%o(IO)浇筑悬臂梁段时，可将后端临时锚固在已浇筑的梁段上，支撑平台后端横梁，可锚固于已浇筑梁段底板上。3.1.1.3 强度、刚度、稳定性要求挂篮强度、刚度、稳定性必须满足设计规范的要求。3.5施工方法3.5.1 墩顶梁段(O号块)施工方法(1)支架施工墩顶梁段施工采用托架或膺架施工，下部结构施工完毕后，搭设托架或膺架，托架和膺架可采用万能杆件、军用梁、贝雷梁或其它满足要求的杆件拼装，拼装完毕后进行预压，对预应力混凝土连续梁，设置墩顶梁段与桥墩临时固结装置(临时支座)。施工方案图见下图：支架施工满足以下要求：支架有足够的强度、刚度和稳定性的要求；有简便可行的
5、脱模措施;预压重量大于浇筑混凝土的重量；支架地基承载力必须满足要求，基础可采用明挖扩大基础、钢管桩基础或钻孔桩基础。根据混凝土及支架产生的弹性和非弹性变形，设置预留量。支架底有完好的排水系统。(2)模板墩顶梁段外侧模采用大块新制钢模，箱内腹板及横隔板采用组拼钢模，梗胁、腹板端模及人洞采用木模上钉镀锌铁皮。(3)钢筋制安、预应力管道安装、混凝土浇筑材料要求、钢筋加工绑扎、模板支立、预应力管道安装及混凝土施工、养护参考预制梁预制施工作业指导书相关内容3.5.2 悬臂段浇筑施工方法(1)挂篮的拼装墩顶梁段施工完成后，安装挂篮。拼装步骤如下：在1#段上铺滑道、滑块。安装后上横梁、三角结合梁(包括：主梁
6、、立柱、斜拉带及三角架平联和斜拉上横梁平联)，锚固后锚系统。安装前上横梁和斜撑杆及平联，然后在地面上拼装底模系统，在后上横梁、前上横梁上挂滑车组，利用卷扬机将底模系统提升到位后，安装后吊杆及前吊杆。内、外模滑梁系统安装。挂篮施工方案图见下图：(2)挂篮试验试验目的：实测挂篮的弹性变形和非弹性变形值，验证实际参数和承载能力，确保挂篮的使用安全；通过模拟压重检验结构，消除拼装非弹性变形；根据测得的数据推算挂篮在各悬灌段的竖向位移，为悬灌段施工高程控制提供可靠依据。加载方法：预加载试压，为了是检查支架的承载能力，减小和消除挂篮的非弹性变形，从而确保混凝土梁的浇筑质量。加载材料使用砂袋，试压的最大加载
7、为设计荷载的L05-1.2倍。力醛加股设计要求会进行，鳏持时取吵于IOmin0加载顺序为从支座向跨中依次进行。满载后持荷时间不小于24h,分别量测各级荷载下挂篮的变形值。然后再逐级卸载，并测量变形。加载顺序：底板一一腹板一一顶板一一翼缘板。变形测量：基准标高设在墩顶梁段。分别在底板、翼缘板上布设测点。三角挂篮每根竖杆上设变形计,测其伸长量。试验结果：检测完成后，对数据进行分析。经线性回归分析得出加载、变形之间的关系。由此可推出挂篮载各个块段的竖向位移，为施工控制提供可靠依据。(3)悬臂施工挂篮经过试验，并征得监理工程师的同意后进行悬臂梁的施工。悬臂梁施工按以下顺序进行：外侧模及底模就位后，绑扎
8、底板钢筋及钢筋定位架。绑扎腹板钢筋及安装预应力束管道。立内模，并用拉条与外侧模连接。设内模支撑及顶板支架。绑扎顶板钢筋及预应力束管道和立端模。与上述步骤同步，安装各种预留孔的预埋件(其上下口平面位置误差不超过3mm,竖向筋设定位板预埋)。经检直合格后，方可灌注梁段混凝土，悬臂段浇筑混凝土时对称、平衡施工，设计不平衡偏差不得大于设计允许数值，混凝土配合比，浇筑顺序及振捣，必须严格按施工工艺操作，梁段浇筑自悬臂端向后分层浇筑振捣。使用插入式振捣器时，不得碰损制孔管道及钢筋骨架。(4)预应力施工参见箱梁预制作业指导书相关内容(5)挂篮的移动梁段预应力张拉、压浆完毕，即可移动挂篮，准备灌注下一段梁，挂
9、篮的移动遵照以下步骤进行：先侍域后镯瑞松开，用倒声啦住固定，用倒三或圜螃扬机原引滑蜗啦，主梁的够带动则莫系统,底模率充及内滑卷体移位，随着主聊前移,压紧器残前移(不侬于2根)，以保持主梁的稳定，滑到位以后将主梁后锚杆锚紧(不得少于3根)，并用测力扳手上紧。根腰系充在主梁前移时与璘同步前移，至IM立后，用钢丝绳从预留孑谑并与滑梁上的吊环用卡环谢妾,将侧模条箱强然后将滑桀轴除IJ位，用IV级钢吊杆将钢丝绳换掉。将底模麴后端誉仑睇的后端三固于已稣段k,前端用IV级钢与前上横梁连接。初调中线、标高。用千斤顶图前睡统与底板,侧模造翼缘板及腹板如则密合,并侍后吊杆带上保险螺母。精调中线、标高。用倒链将内模
10、系统拖移到位，并调好中线及标IWJo迪嫡氏腹板1凝1道、立内模、预埋。辨顷板钢筋、予费里、安装端模。复核中发标高，并检查合格后，方可潘雪艮疑土（注：在安装过程中如发现预留孔于挂篮位置不适时，要查明原因，进行处理，不得强行扭杆穿入孔洞V级钢吊杆严禁弯曲、打火）。等强张拉以后，重复以上步骤灌注下一段。3.53边跨现浇段施工方法边跨现浇段采用支架法进行施工，施工可参照墩顶梁段进行施工。边跨现浇梁段施工时，混凝土浇筑向合拢口靠拢，并对梁段高程进行监测，使合拢口高差控制在允许偏差范围内。3.5.4合拢段施工方法边跨合拢段采用支架或吊架施工，跨中合拢段可利用挂篮进行施工或吊架施工，支架施工要求可参照前相关
11、内容。合拢顺序必须满足设计要求。合拢前要调整中线和高程，连续梁将合拢一侧的临时固定支座释放，同时将两悬臂端间距离按设计合拢温度及预施应力后弹性压缩换算后进行约束锁定。混凝土浇筑前合拢口两端悬臂预加压重符合设计要求同时符合线性控制流程并于混凝土浇筑过程中逐步撤除；合拢段混凝土施工选择在一天中温度最低的时间进行。混凝土强度宜提高一级。混凝土加强养护，将合拢梁段及两悬臂端部进行覆盖降低日照温差影响；混凝土浇筑前将合拢口单侧梁墩的临时固结约束解除，合拢梁段混凝土强度达到设计要求时及时进行预应力筋张拉。支座反力调整满足设计要求。边跨现浇段及合拢段施工方案图见下图：4、质量检验连续梁悬臂浇筑梁段的允许偏差
12、表序号控制要点允许偏差（mm）1悬臂梁段高程+15,-52合拢前两悬臂端相对高差合拢段长的1/100,且不大于153梁段轴线偏差154梁段J贞面高程差105竖向高强精轧螺纹筋垂直度每米高不大于106竖向高强精轧螺纹筋间距10连续梁梁体外形允许偏差表5、箱梁施工的线型控制大跨度悬灌梁施工，应对其梁内应力和梁体线型进行监控。悬臂梁施工线劈制的关键是要分析每一施工阶段、每-施！期敏融挠蚓撤态，控位模标高先计算出各梁段的立t颠联度，结合前T段鲍刘蜿则直，修正预拱度值后调整立模标高。5.1 立模预拱度计算立模预拱度=各种因素引起梁体变形的挠度计算值+挂蓝变形+挠度观测调整值5L1影响梁体变形的挠度因素根
