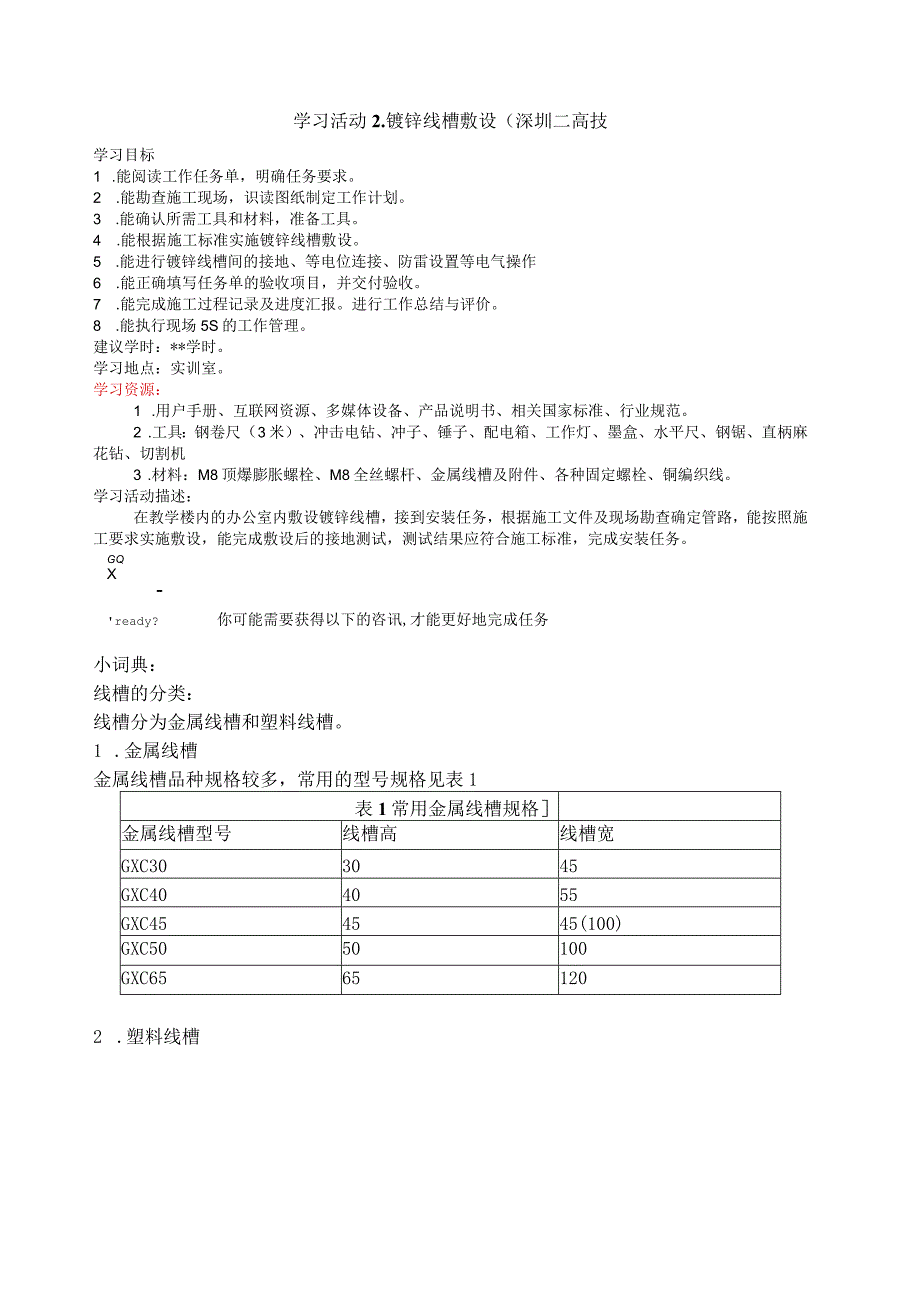

1、学习活动2.镀锌线槽敷设（深圳二高技学习目标1 .能阅读工作任务单，明确任务要求。2 .能勘查施工现场，识读图纸制定工作计划。3 .能确认所需工具和材料，准备工具。4 .能根据施工标准实施镀锌线槽敷设。5 .能进行镀锌线槽间的接地、等电位连接、防雷设置等电气操作6 .能正确填写任务单的验收项目，并交付验收。7 .能完成施工过程记录及进度汇报。进行工作总结与评价。8 .能执行现场5S的工作管理。建议学时：*学时。学习地点：实训室。学习资源：1 .用户手册、互联网资源、多媒体设备、产品说明书、相关国家标准、行业规范。2 .工具：钢卷尺（3米）、冲击电钻、冲子、锤子、配电箱、工作灯、墨盒、水平尺、钢
2、锯、直柄麻花钻、切割机3 .材料：M8顶爆膨胀螺栓、M8全丝螺杆、金属线槽及附件、各种固定螺栓、铜编织线。学习活动描述：在教学楼内的办公室内敷设镀锌线槽，接到安装任务，根据施工文件及现场勘查确定管路，能按照施工要求实施敷设，能完成敷设后的接地测试，测试结果应符合施工标准，完成安装任务。GQX-ready?你可能需要获得以下的咨讯,才能更好地完成任务小词典：线槽的分类：线槽分为金属线槽和塑料线槽。1 .金属线槽金属线槽品种规格较多，常用的型号规格见表1表1常用金属线槽规格金属线槽型号线槽高线槽宽GXC303045GXC404055GXC454545(100)GXC5050100GXC656512

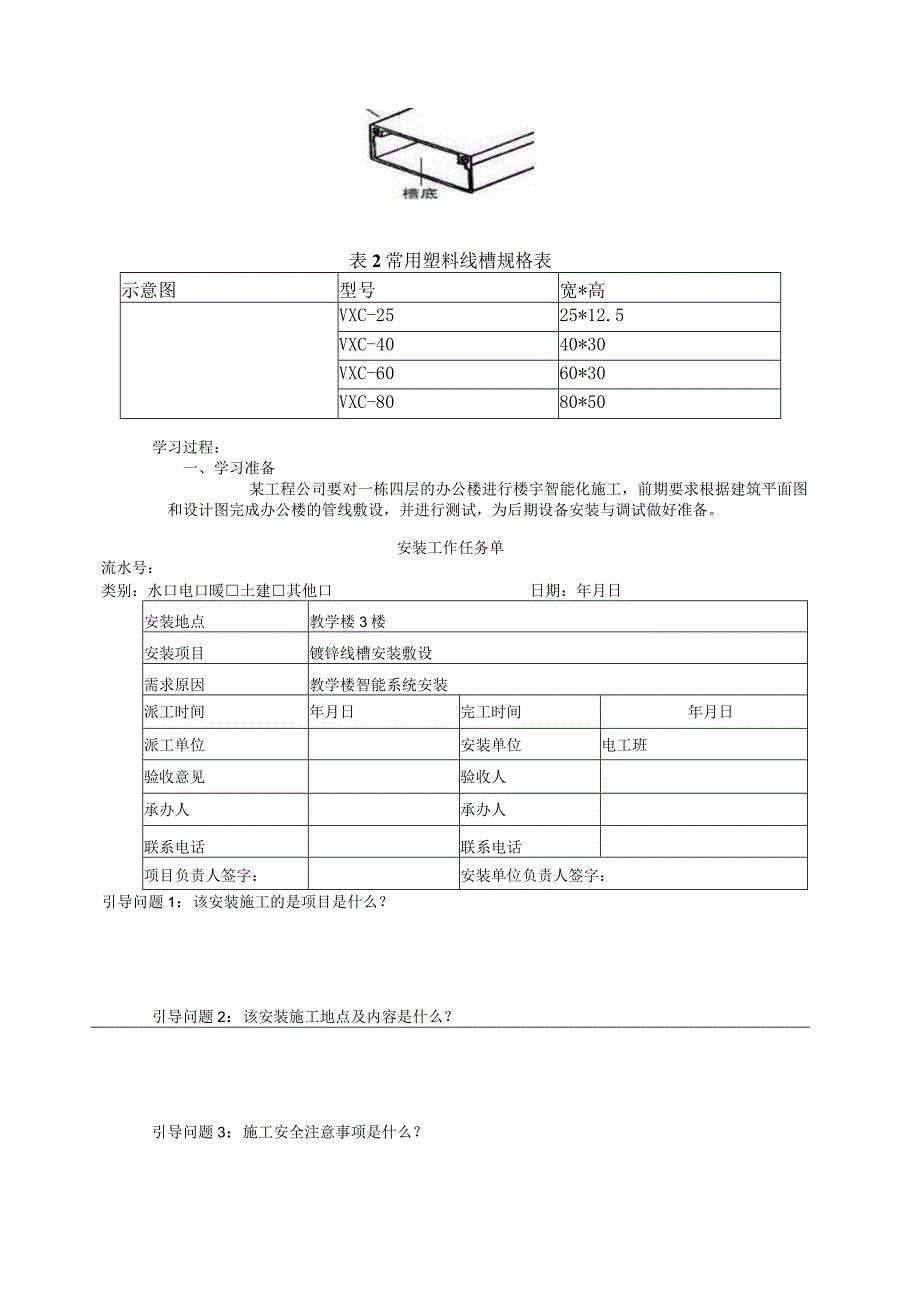

3、02 .塑料线槽表2常用塑料线槽规格表示意图型号宽*高VXC-2525*12.5VXC-4040*30VXC-6060*30VXC-8080*50学习过程：一、学习准备某工程公司要对一栋四层的办公楼进行楼宇智能化施工，前期要求根据建筑平面图和设计图完成办公楼的管线敷设，并进行测试，为后期设备安装与调试做好准备。安装工作任务单流水号：类别：水口电口暖土建其他口日期：年月日安装地点教学楼3楼安装项目镀锌线槽安装敷设需求原因教学楼智能系统安装派工时间年月日完工时间年月日派工单位安装单位电工班验收意见验收人承办人承办人联系电话联系电话项目负责人签字：安装单位负责人签字：引导问题1：该安装施工的是项目是

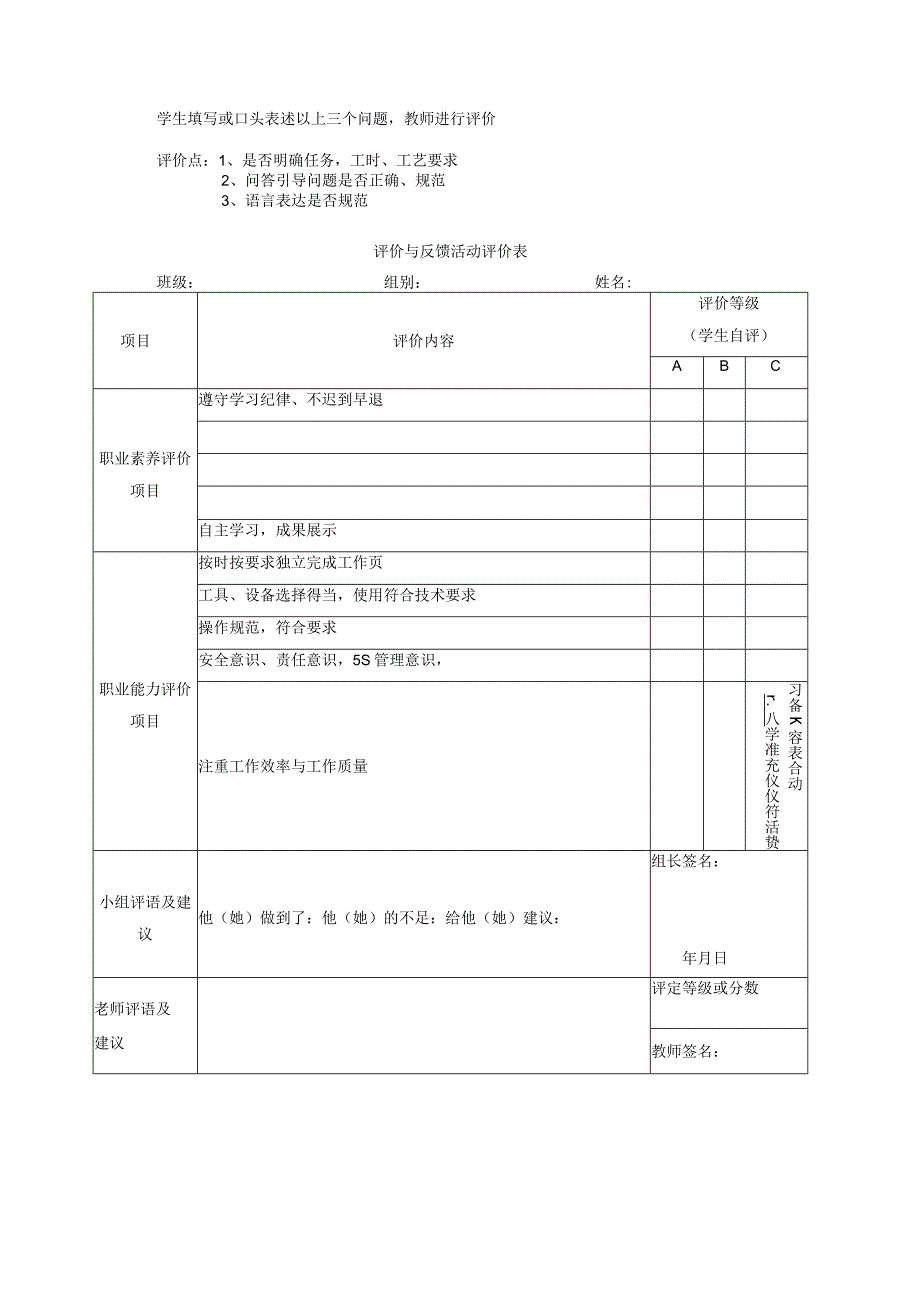

4、什么？引导问题2：该安装施工地点及内容是什么？引导问题3：施工安全注意事项是什么？学生填写或口头表述以上三个问题，教师进行评价评价点：1、是否明确任务，工时、工艺要求2、问答引导问题是否正确、规范3、语言表达是否规范评价与反馈活动评价表班级：组别：姓名:项目评价内容评价等级（学生自评）ABC职业素养评价项目遵守学习纪律、不迟到早退自主学习，成果展示职业能力评价项目按时按要求独立完成工作页工具、设备选择得当，使用符合技术要求操作规范，符合要求安全意识、责任意识，5S管理意识，注重工作效率与工作质量习备K容表合动r.八学准充仪仪符活贽小组评语及建议他（她）做到了：他（她）的不足：给他（她）建议：组
5、长签名：年月日老师评语及建议评定等级或分数教师签名：年月日二、计划实施编写说明：学习制订工作计划、实施并进行质量控制，在行动中学习与完成任务联系紧密的工作过程知识（包括必要的学科性知识）和技能。是学生工作页最重要的组成部分。引导问题4：请列出完成此项任务所需的工具及材料清单引导问题5：镀锌线槽通常使用在哪些场合？根据施工要求列出所需工具与器材名称、规格、数量及安装方式（见表）。S-*. Are youJ ready?你可能需要获得以下的资讯，才能更好地完成任务名称规格数量备注小词典：安装工程常用工具：1.手电钻，冲击钻和电锤手电钻(I)手电钻有手枪式和手提式两种。钻头：麻花钻头，用于金属打孔。
6、冲击钻头：用于在转和水泥柱上打孔。(2)冲击电钻常用于再建筑物上钻孔。(3)电锤用于安装电气设备时在建筑混凝土柱板上钻孔，也可用于穿墙钻孔。使用时注意以下几点：检查电源线有无损伤使用前先通电空转一下，检查转动部分是否灵活。工作时先将钻头钉在工作面上，再启动开关。 在墙上钻孔前应先了解墙内有无电源线，避免触电。 使用过程中如发现声音异常，或连续使用时间过长发烫，应立即停止,让其自然冷却，切勿用水浇。引导问题6：使用电钻时，应注意哪些安全事项？ready?你可能需要获得以下的资W生，才能更好地完成任务电钻操作安全操作规程1使用电钻时的个人防护1.1 面部朝上作业时，要戴上防护面罩。在生铁铸件上钻孔
7、要戴好防护眼镜，以保护眼睛。钻头夹持器应妥善安装。1.3作业时钻头处在灼热状态，应注意灼伤肌肤。1.4钻12mm以上的手持电钻钻孔时应使用有侧柄手枪钻。1. 5站在梯子上工作或高处作业应做好高处坠落措施，梯子应有地面人员扶持。2作业前应注意事项2. I确认现场所接电源与电钻铭牌是否相符。是否接有漏电保护器。2.2钻头与夹持器应适配，并妥善安装。2. 3确认电钻上开关接通锁扣状态，否则插头插入电源插座时电钻将出其不意地立刻转动，从而可能招致人员伤害危险。3. 4若作业场所在远离电源的地点，需延伸线缆时，应使用容量足够，安装合格的延伸线缆。延伸线缆如通过人行过道应高架或做好防止线缆被碾压损坏的措施
8、。3电钻的正确操作方法3.1 在金属材料上钻孔应首先用在被钻位置处冲打上洋冲眼。4. 2在钻较大孔眼时，预先用小钻头钻穿，然后再使用大钻头钻孔。3.3如需长时间在金属上进行钻孔时可采取一定的冷却措施，以保持钻头的锋利。3. 4钻孔时产生的钻屑严禁用手直接清理，应用专用工具清屑。4维护和检查4.1检查钻头使用迟钝或弯曲的钻头，将使电动机过负荷面工况失常，并降低作业效率，因此，若发现这类情况，应立刻处理更换。4. 2电钻器身紧固螺钉检查使用前检查电钻机身安装螺钉紧固情况，若发现螺钉松了，应立即重新扭紧,否则会导致电钻故障。4. 3检查碳刷电动机上的碳刷是一种消耗品，其磨耗度一旦超出极限，电动机将发
9、生故障,因此，磨耗了的碳刷应立即更换，此外碳刷必须常保持干净状态。5. 4保护接地线检查保护接地线是保护人身安全的重要措施，因此I类器具（金属外壳）应经常检查其外壳应有良好的接地。电钻、电锤操作规范1、作业前的检杳应符合下列要求：外壳、手柄不出现裂缝、破损；电缆软线及插头等完好无损，开关动作正常。保护接零连接正确、牢固可靠；各部防护罩齐全牢固，电气保护装置可靠。2、机具启动后，应空载运转，应检杳并确认机具联动灵活无阻。作业时，加力应平稔，不得用力过猛。3、作业时应掌握电钻或电锤手柄，打孔时先将钻头抵在T作表面，然后开动，用力适度，避免晃动；转速若急剧卜.降，应减少用力，防止电机过载，严禁用木杠
10、加压。4、钻孔时，应注意避开混凝土中的钢筋。5、电钻和电锤为40%断续工作制，不得长时间连续使用。6、作业孔径在25mm以上时，应有稳冏的作业平台，周围应设护栏。7、严禁超载使用。作业中应注意音响及温升，发现异常应立即停机检查。在作业时间过长，机具温升超过60时，应停机，自然冷却后再行作业。8、作业中，不得用手触摸力具、模具和砂轮，发现其有磨钝、破损情况时，应立即停机修整或更换，然后再继续进行作业。9、机具转动时，不得撤手不管。引导问题7：使用电钻时，电钻通电但不转动，其原因可能是什么？学习拓展：了解电钻、电锤等电动工具的使用使用常识及故障处理方法*. Are youready?你可能需要获得
11、以下的资讯.，才能更好地完成任务小词典：认识电钻电钻简介利用电做动力的钻孔机。是电动工具中的常规产品，也是需求量最大的电动工具类产品。电钻主要规格有4、6、8、10、13、16、19、23、32、38、49mm等，数字指在抗拉强度为390Nmm2的钢材上钻孔的钻头最大直径。对有色金属、塑料等材料最大钻孔直径可比原规格大30-50%o电钻工作原理电钻工作原理是电磁旋转式或电磁往复式小容量电动机的电机转子做磁场切割做功运转，通过传动机构驱动作业装置，带动齿轮加大钻头的动力，从而使钻头刮削物体表面，更好的洞穿物体。电钻发展简史世界电动工具的诞生就是从电钻产品开始的1895年，德国Fein公司研制出世
12、界上第一台直流电钻，这台电钻重量14公斤，外壳用铸铁制成，只能在钢板上钻4亳米的孔。随后出现了三相工频（50Hz）电钻，但电动机转速没能突破300OIymin。1914年，出现了单相串激电动机驱动的电钻，电动机转速达100OOrmin以上。1927年，出现了供电频率为150200Hz的中频电钻，它既具有单相串激电动机转速高的优点，又具有三相工频电动机结构简单、可靠的优点，但因需用中频电流供电，使用受到限制。60年代，出现了用银镉电池作电源的无电源线的电池式电钻。到70年代中后期，因电池价格降低，充电时间也缩短，这种电钻在欧美、日本得到广泛使用。电钻最初用铸铁作外壳，后改用铝合金作外壳。60年代
13、，热塑性工程塑料在电钻上获得应用，并实现了电钻的双重绝缘。60年代还出现了电子调速电钻。这种电钻利用晶闸管等元件组成电子线路，以开关揪钮被揪入的深度不同来调节转速，从而使电钻在使用时能按被加工对象的不同（如材料不同、钻孔直径大小等），选择不同的转速。电钻分类电钻可区分为3类：手电钻、冲击钻、锤钻。1、手电钻：功率最小，使用范围仅限于钻木和当个电动改锥用，不具有太大的实用价值，不建议购买。2、冲击钻：可以钻木、钻铁和钻砖，但不能钻混凝土，有的冲击钻上说明了可钻混凝,其实并不可行，但对于钻瓷砖和砖头外层很薄的水泥是绝对没有问题的。3、锤钻（电锤）：可在任何材料上钻洞，使用范围最广。这3种电钻价格由
14、低到高排列，功能也随之增多，具体如何选用，需要结合各自的适用范围及要求。电钻应用锤钻1 .建筑与工业广泛适用于建筑梁、板、柱、墙等的加固，装修、墙安装、支架、栏杆、广告牌、空调室外机、导轨、卫星接收器电梯、钢结构厂房等安装。2 .医学应用（1）牙科：20世纪初期，出现了壁挂式三弯臂牙科电钻，其转速达4000rmin,有的甚至可达10000rmin的速度，现在我们仍然在广泛使用的绳轮传动的三弯臂牙钻机就是其衍生物。（2）耳科：现代耳科学之父JUliUSLemPert,1938年在纽约率先使用电钻进行耳科手术，来治疗慢性耳病和减低面神经损伤的发病率。但当时的电钻难以控制，而且噪声很大。现代的电钻和气钻大大提高了转速，加强了切削能力，快速切削钻头、金刚石钻头和冲洗-抽吸系统的使用使耳科医师能够快速完成精确的手术解剖，大大缩短手术时间。电钻生产使用于家庭（国外称DlY）的电钻类产品，使用寿命、工作效率、加工精度等要求较低,产品数量大，约占电钻类产品总量的7080%;另外有3020%的电钻类产品，则属专业工具，
