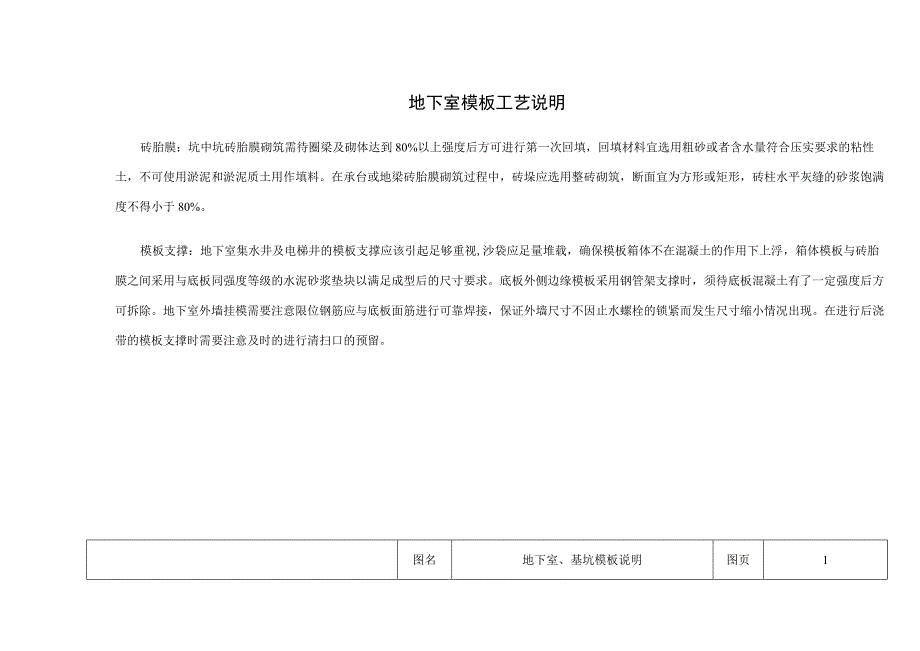

1、地下室模板工艺说明砖胎膜：坑中坑砖胎膜砌筑需待圈梁及砌体达到80%以上强度后方可进行第一次回填，回填材料宜选用粗砂或者含水量符合压实要求的粘性土，不可使用淤泥和淤泥质土用作填料。在承台或地梁砖胎膜砌筑过程中，砖垛应选用整砖砌筑，断面宜为方形或矩形，砖柱水平灰缝的砂浆饱满度不得小于80%。模板支撑：地下室集水井及电梯井的模板支撑应该引起足够重视,沙袋应足量堆载，确保模板箱体不在混凝土的作用下上浮，箱体模板与砖胎膜之间采用与底板同强度等级的水泥砂浆垫块以满足成型后的尺寸要求。底板外侧边缘模板采用钢管架支撑时，须待底板混凝土有了一定强度后方可拆除。地下室外墙挂模需要注意限位钢筋应与底板面筋进行可靠焊

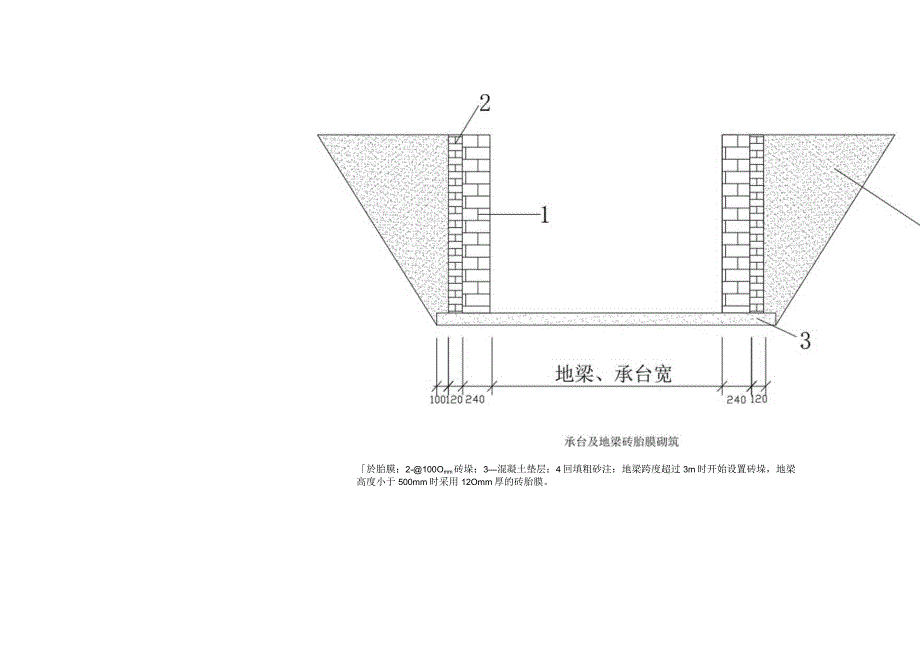

2、接，保证外墙尺寸不因止水螺栓的锁紧而发生尺寸缩小情况出现。在进行后浇带的模板支撑时需要注意及时的进行清扫口的预留。图名地下室、基坑模板说明图页1坑中坑砖胎膜l-8200钢筋：2-4B16：3一截面尺寸370*200的C20碎圈梁：4-坑中坑一半高度标高面；5-先行回填粗砂：6T00厚C15垫层；7f专胎膜注：砖胎膜高度超过3m时在中部设置一道圈梁，胎膜高度小于L5m时，采用240mm厚砖胎膜。坑中坑砖胎膜示意图於胎膜；2-100Omm砖垛；3混凝土垫层；4回填粗砂注：地梁跨度超过3m时开始设置砖垛，地梁高度小于500mm时采用12Omm厚的砖胎膜。集水井及电梯井模板支撑1-5Omm*10Omm
3、厚木方；2T8厚胶合板，制作沉箱；3-回填粗砂;4-沙袋；5-砖胎膜；6-钢筋支架：7-同强度砂浆垫层块图名集水井及电梯井模板支撑示意图图页4地下室外墙挂模l-D48mm*3.5mm钢管；2-钢管固定70Omm：3-木方（38*100）：4-顶棍:5-18nm厚胶合板；6-止水对拉螺栓700mm；7-模板定位预埋钢筋；8-砖胎膜；9-底板：10-底板垫层：U-施工缝：12-止水钢板EEsln钢管斜撑；2-与面筋焊接；3-25三吊模支架与底板钢筋进行可靠焊接：4-木方（50*100）；5T8mm厚竹胶板；6对拉螺栓300；7-垫木；8-底板垫；9-砖胎膜；10-25耐钢筋支架与底板钢筋进行可靠焊
4、接注：采用分段浇捣，先浇捣下段结构研高低差模板定位预埋钢筋示意图散支散拆胶合板模板施工工艺说明I.胶合板模板的配制方法和要求（I）胶合板模板的配制方法1）按设计图纸尺寸直接配制模板形体简单的结构构件，可根据结构施工图纸直接按尺寸列出模板规格和数量进行配制。模板厚度、横档及楞木的断面和间距，以及支撑系统的配置，都可按支承要求通过计算选用。2）采用放大样方法配制模板形体复杂的结构构件，如楼梯、圆形水池等，可在平整的地坪上，按结构图的尺寸画出结构构件的实样，量出各部分模板的准确尺寸或套制样板，同时确定模板及其安装的节点构造，进行模板的制作3）用计算方法配制模板形体复杂不易采用放大样方法，但有一定几何
5、形体规律的构件，可用计算方法结合放大样的方法，进行模板的配制。4）采用结构表面展开法配制模板一些形体复杂且又由各种不同形体组成的复杂体型结构构件，如设备基础。其模板的配制，可采用先画出模板平面图和展开图，再进行配模设计和模板制作。（2）胶合板模板配制要求1）应整张直接使用，尽量减少随意锯截，造成胶合板浪费。2）木胶合板选用厚度一般为16或18mm,竹胶合板常用厚度一般为12mm,内、外楞的间距，可随胶合板的厚度，通过设计计算进行调整。3）支撑系统可以选用扣件式钢管脚手架，也可采用碗扣式钢管脚手架，严禁钢木混撑。采用扣件式钢管脚手架时顶部支撑受力必须采用可调托座进行受力，不得采用扣件受力；采用碗
6、扣式钢管脚手架时，板支撑立杆应全部连接成整体，遇梁不得断开。扣件式钢管脚手架及碗扣式钢管脚手架搭设应符图名散支散拆胶合板模板施工工艺说明（一）图页7合建筑施工模板安全技术规范JGJ1622008,建筑施工碗扣式脚手架安全技术规范JGJ1662008中相关规定要求。4）柱墙等竖向模板及梁底模板亦采用方钢管作为楞木，不得使用胶合板材、原木、腐朽、不成规格及脆性、严重扭曲和受潮容易变形的木材作为楞木。柱、梁构件不得使用角钢包角代替次楞。同种材料的主楞木规格不应小于次楞木。5）钉子长度应为胶合板厚度的1.52.5倍，每块胶合板与木楞相叠处至少钉2个钉子。第二块板的钉子要转向第一块模板方向斜钉，使拼缝严
7、密，不得将铁钉固定于胶合板侧面，当采用方钢管作为楞木时应采用钢钉进行固定。6）配制好的模板应在反面编号并写明规格，分别堆放保管，以免错用。7）对于二次使用的模板应做好保护措施，避免搬运过程中受损，使用之前应涂刷水溶性脱模剂。2.胶合板模板的安装要求（1）柱、墙模板安装施工应符合下列要求：1）柱模竖向次楞布置应贯穿整根柱长，在梁柱交接处不得断开，交接处梁净高260Omm时，柱头位置应加设对拉螺栓。方柱四角竖向次楞木应对称对顶。2）柱模第一道箍离柱底不应大于150mm,最下两箍间距不应大于500mm。当需设置穿柱对拉螺栓时，对拉螺栓沿柱高度方向的布置应与柱箍等距等量。3）柱、墙临空面的模板面板与次
8、楞应从楼面起向下延伸200mm,并在内模与楼面梁侧用2mm厚双面胶带封贴。非临边柱墙根部应采用水泥砂浆进行塞缝。4）墙模第一道主楞离墙底不应大于150mm,墙边第一行对拉螺栓与第二行螺栓间距不宜大于500mm。墙模主次楞、对拉螺栓间距应满足设计计算要求。地下结构外墙及其他有防水要求的墙体，应采用止水型对拉螺栓。5）穿墙对拉螺栓直径不应小于12mm,止水螺杆应有相应的合格证。（2）梁模板安装施工应符合下列要求：1）梁侧模上口应设置纵向通长托木，下口应设置纵向通长夹木且不得兼做梁底模主、次楞，托木与夹木间应设置竖向立档，其间距不应大于800mm。梁面板的对接处应紧密。2）高度大于40Omm的梁，梁
9、底模应设有主、次楞，不得随意取消次楞木而用纵向主楞木代替。图名散支散拆胶合板模板施工工艺说明（二）图页83）梁净高260Omm时，应设置穿梁对拉螺栓，对拉螺栓固定应有两根并列通长的方木或双肢48X35钢管作支托，不得直接固定在梁侧面板上。（3）楼板、楼梯板模板施工构造应符合下列要求：1）楼板底模应设有主、次楞，次楞木应采用100X100、50X100方木或50X50壁厚3.5的方钢管，主楞木应采用100X100方木，其间距应符合设计计算要求。2）除跨度不大于120Omm的楼板外，楼板模板竖向支撑应独立。3）楼板与墙等构件交接处应设置通长封口托木。4）与楼梯踏步相连的墙体模板，应在踏步槽口上方增
10、设一道斜楞木，并用穿墙对拉螺栓固定。5）踏步板接缝处需设置后插板。（4）梁、板模板竖向支撑施工构造应符合下列要求：1）梁模板支架立杆横向布置应对称，其数量、间距应符合设计计算要求，且数量不得少于2根。2）梁、板模板支架的扫地杆距楼地面高度，扣件式钢管脚手架应不大于200mm,碗扣式钢管脚手架应不大于350mm。立杆上端包括顶托可调螺杆在内，伸出顶层水平杆长度大于相关规范的规定时，应增设水平杆。3）整体楼板的梁、板模板支架立杆在水平方向应相互拉接。支撑高度大于3.5m的架体应按满堂架的要求设置竖向和水平剪刀撑。4）支架立杆严禁出现单根钢管支撑，立杆底部需设置垫块，垫块可采用方木、槽钢、钢板底托。
11、3.胶合板模板的拆除要求（1）拆除模板的顺序和方法，应按照模板设计的规定进行。若设计无规定时，应遵循先支的先拆，后支的后拆；先拆不承重的模板，后拆承重部分的模板；自上而下，先拆侧向支撑，后拆竖向支撑等原则。（2）模板工程作业组织，应遵循支模与拆模统一由一个作业班组进行。这样，支模就考虑拆模的方便与安全，拆模时，人员熟知情况，易找到关键点位,对拆模进度、安全、模板及配件的保护均有利。（3）模板的拆除对结构碎表面、强度要求应符合混凝土结构工程施工质量验收规范（GB50204-2002）中4.3模板拆除的规定。A-A剖面图118mm厚胶合板;2一次楞木;3一主楞木（柱箍）4M12对拉螺杆;5对拉螺栓
12、说明：次龙骨间距应按计算书布置节点大样A柱模拼装示意图118mm厚胶合板;2一次楞木;3一主楞木（柱箍）4Ml2对拉螺杆;5一对拉螺栓;6清扫口118mm厚胶合板;2底部压脚板:3一清扫口柱脚压脚板示意图118mm厚胶合板;2底部压脚板;3清扫口节点大样A岱水要求竹南体及主体结构外隔 应使用止水端杆118un,曰收合板:2一次糖木：3一卞.楞根4一1眉2穿此螺杆；5盛部封口托木；G-底部里脚板5上水汽墙螺杆Ml2（仅防水娈求堵体施T）地模立面图1次楞木：2主楞木由舱）：3顶部对II托木1一底部力削板112118DJJlm胶合板;2一次携木；3主切木：4顺都HLJ托木；5MI2穿境如仟；M0m时
13、柱头应甲加家住螺栓柱墙模板节点示意图现浇楼板中边梁截面模板做法现浇楼板中梁截面小于300X60Omm模板做法现浇楼板中梁截面大于300X60Omm模板做法现浇楼板梁底应采用夹具进行夹紧l-18mm厚胶合板;2一板次楞木；3顶部封口托木；4一木档；5通长夹木；6梁次龙骨；7梁主龙骨；8一册2穿墙螺杆说明：对拉螺栓间距不宜大于800三.13梁模板断面构造示意图118mmJ胶合板;2顶部封Ll托木;3木档；4一通长夹木；说明：木档布设间距不大于800mm。主次梁交接处主梁开口做法示意图1一板主楞木;2一板次楞木;平板模板次楞木搭接做法1-1剖面详下一页平板模板主楞木搭接做法说明：1、次楞木离柱、墙、
14、梁间距不应小于木板块内次楞木间距,方木作为次楞木时间距不得大于500三,方钢管作为次楞木时间距不得大于350mm。2、主楞木应沿板跨通长布设至柱、墙、梁边。15板模板龙骨安装示意图4木档；5一通长夹木；6梁次龙骨；7梁主龙骨：8一板主楞木9一立杆底部垫块16说明：1、木图适用于层高低于4m的建筑。层高大于4米的建筑参考本图集第页。2、立杆自由端长度应符合相关规范要求。3、梁立杆应与板立杆应有水平连接。4、IoOXloo板底次楞木间距不宜大于50Omm,（板底采用50X50方钢作为次龙骨时间距不宜大于35Omm）5、主龙骨及立杆间距应按计算书布置。模板安装断面构造示意图卫生间与楼面高低差位置挂模做法11-角钢2-B20钢筋3-马蹬钢筋4-8m钢筋5-铁丝注明：角钢详各相关设计图纸高低差要求制
