1、咸宁市博物馆采光顶施工方案审核人：编制人：编制单位：曲阜远大工程有限公司编制时间：20制年10月25日1 .编制依据1. 1编制原则1.1.1 严格执行国家基本建设程序、法律、标准、规范，发挥我公司的优势，遵守我公司的质量信誉方针，用我们的承诺和才智雕塑时代的艺术精品O科学的支配施工依次，保证施工的连续性和均衡性，使各施工阶段之间相互搭接、连接紧凑，力求达到快速优质、平安高效的管理。1.L3全面贯彻执行公司IS09001：2000质量管理体系(质量手册程序文件坚持质量第一、预防为主的原则。1.L4加强工程项目优化配置与动态管理，确保现场双文明工程。(文明施工、文明现场)1.2编制依据1.2.1

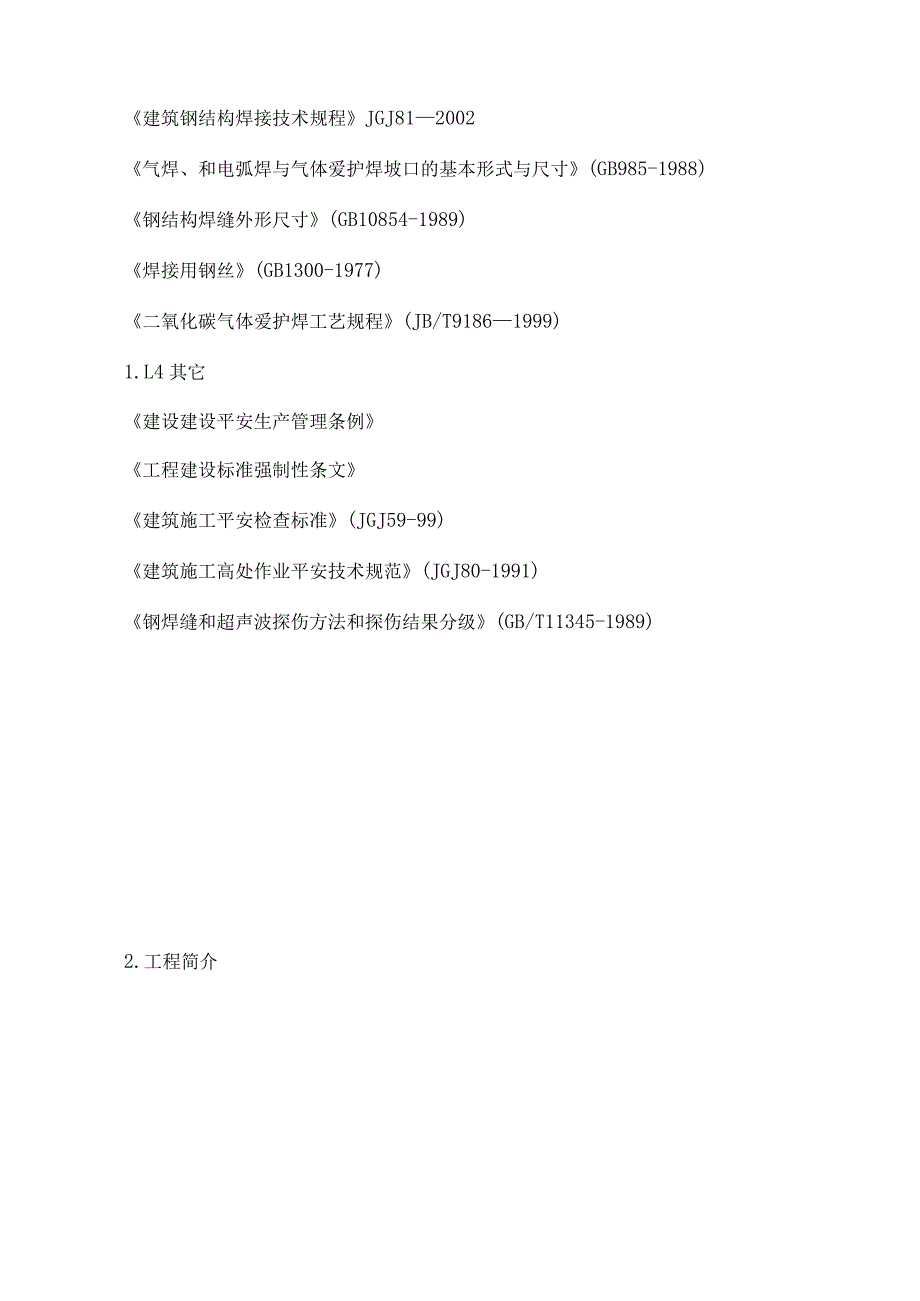

2、相关设计文件1. 2.2工程质量验收标准建筑项目工程施工质量验收统一标准(GB50300-2001)钢结构工程施工质量验收标准(GB50205-2001)1.L3技术规范建筑钢结构焊接技术规程(JGJ81-2002)钢结构制作安装施工规程(YB92541995)网架结构设计与施工规程(JGJ7-91)网壳结构技术规程(JGJ61-2003)优质碳素结构钢GB/T6991999一般碳素结构钢GB/T7001998低合金高强度结构钢GB/T15911994结构用无缝管GB/T81621999直缝焊管GB/T137931992建筑钢结构焊接技术规程JGJ812002气焊、和电弧焊与气体爱护焊坡口的基
3、本形式与尺寸(GB985-1988)钢结构焊缝外形尺寸(GB10854-1989)焊接用钢丝(GB1300-1977)二氧化碳气体爱护焊工艺规程(JB/T91861999)1.L4其它建设建设平安生产管理条例工程建设标准强制性条文建筑施工平安检查标准(JGJ59-99)建筑施工高处作业平安技术规范(JGJ80-1991)钢焊缝和超声波探伤方法和探伤结果分级(GB/T11345-1989)2.工程简介2. 1工程概述工程名称咸宁市博物馆钢结构采光顶工程工程地址咸宁市咸安区金桂路建设单位咸宁市博物馆设计单位武汉市建筑设计院建筑面积460平方米工程概况本工程结构形式为刚桁架结构，钢材材质为Q235B
4、；跨度24m,排水坡度2.17%o屋顶为6+1.14+6+9A+6夹胶中空钢化玻璃。2. 2材料状况钢管:采纳热轧无缝钢管,材质Q235-B钢板：Q235-B焊接材料:手工电弧焊焊条：E43系列焊条气体爱护电弧焊焊丝：H08A2 .3钢结构特点与施工重点一、现场施工条件有限，桁架跨度较大，施工高度较高，大型吊机无法满意现场吊装须要，只有采纳满堂脚手承重架进行空中散拼。二、现场焊接量大，高空全位置焊接，焊接变形和收缩不易限制，必需制定合理的焊接依次。三、结构在安装阶段整体稳定性差，采纳满堂脚手架作为钢桁架安装施工过程中的临时支撑以保证桁架安装过程中受力合理、结构稳四、工期紧迫，对此必需投入大量的
5、资源，因地制宜，建立合理的组织机构，进行科学管理，削减环节，确保施工的顺当进展，最终达到工期的要求。3 .施工打算3. 1施工技术打算3.1.1 开工前应完成施工图设计和组织技术管理人员熟识图纸。3. 1.2参与设计交底和图纸会审。3.1.3 由项目经理部编制施工组织设计，经建设方与工程监理批准后向全体施工技术人员交底。3.1.4 除施工组织设计外，各专业尚需依据施工组织设计与施工的须要在分部分项工程开工前，编制相应的施工技术方案、工艺指导书。3.1.5 依据IS09001质量体系统运行的要求，编制本工程的专用质量保证支配，报公司批准后细致实施。3.2劳动力、机具、材料的打算3. 2.1凡是制
6、作安装所需机具、设备均应进行事前检修，以保证生产中的正常运用。机具设备有损坏或报废的，应与时上报抢修、购置支配，与时填补。4. 2.2依据工程的实物工程量、施工工期与施工要求，与时组织并调整施工力气。劳动力支配表工种按工程施工阶段投入劳动力打算阶段制作阶段现场拼装阶段安装阶段竣工打算阶段焊工2288钳工22W工1286机操工88油柒工866安装工228测量222电工22222普工62125合计1268346415本支配中，现场拼装阶段与安装阶段的劳动力应依据现场施工状况进行相互调用，以求达到劳动力的充分利用。5. 2.3具体了解市场状况，购买材料货比三家。以质量为先，进行选择。材料供方应尽量从
7、企业合格供方中选出。市场中不易选购到或没有的材料应提前给甲方、监理工程师提交报告通知，以便后期工作顺当开展。3.3材料打算3.3.1管桁架制造运用的钢材、焊接材料、涂装材料和紧固件等必需符合设计要求和现行标准的规定。3.3.2材料代用，采纳等截面和等强度的原则，任何材料代用均必需经设计单位核算认可，并按有关规定办理审批手续。3.3.3进厂的原材料除必需有生产厂的出厂质量证书，还应按合同要求和有关现行标准进行检验和验收，做好检查记录。3.3.4钢材当钢材的平直度不能满意工艺要求时，应先行矫正。其钢材矫正后，应符合表1规定的允许偏差要求。表-1钢材经矫正后允许偏差:项目允许偏差钢板，型钢的局部绕曲
8、矢高f在Inl范围内厚度(t)矢高(f)14mm1.5mm14mm1.Omm角钢、槽钢、工字钢绕曲矢高f长度的1/1000,但不大于5.mm管材绕曲矢高f15mm1.5mm15mm2.Omm3.3.5焊条钢管焊条出厂必需依据标准进行严格检查，各项指标达到标准方能容许出厂。运用单位在焊条入库前，应按焊条质量保证书检查焊条质量是否合乎要求，型号、牌号是否符号要求。对于管桁架等重要结构的焊条，应按规定经质量复检合格后验收入库。3.4焊接打算3.4.1管桁架结构焊接全过程，均应在焊接责任工程师的指导下进行。焊接责任工程师必需具备工程师以上技术职称（或焊接技师），并依据工程的具体要求与设备实力，编制焊接
9、工艺指导书。3.4.2焊接责任工程师和其它焊接技术人员，应具有担当焊接工程师的总体规划、管理和技术指导的实力。3.4.3焊接责任工程师和其它焊接技术人员应具有钢结构、焊接冶金、焊接施工等方面的学问和阅历，并具有焊接施工的支配管理和施工技术指导的实力。3.5施工现场打算3.5.1依据施工组织设计的要求，支配临时设施的位置；布置水网、电网。3.5.2“三通一平”的落实到位。道路：施工场地外运输道路非常便利，凡属大车禁行路途的，开工前办理完毕道路通行手续，在施工现场范围内，确认临时用道路的畅通性。施工用电：按建设单位指定的电源地点（配电房），接入施工现场，由配电房引入施工配电房。3.5.3对现场临时
10、道路进行确认，保证运输的畅通性。3.5.4吊装设备试车。3.5.5现场拼装台的搭设与校正，并焊接立体拼装架。3 .5.6提交各项资料报审。向参与施工的人员进行现场的各项技术交底和协调工作。满堂脚手架搭设满堂脚手架在杆件未焊接成型前，主要起两个作用：一、作为施工人员的操作平台；二、作为杆件的竖向承重支撑小横杆作为限制钢梁GLlT的标高和支撑结构，在顶层满铺竹跳板,作为工人的操作平台，其中阴影部分为小平台，高出大平台1.2米，立杆高出钢梁约100mmo详见附图一：脚手架搭设图4 .管桁架安装方案4.1 钢桁架的安装依次为先安装主桁架，其间剪刀支撑桁架。主桁架采纳高空散件拼装的安装方法，在节点位置采
11、纳独立承重脚手架作为支撑，由于主桁架属于平面外不稳定结构，因此须要在桁架上弦两侧进行临时支撑，其次桁架同样采纳塔吊吊装就位施工方法进行安装，其工艺流程见图1-1。图IT钢管桁架安装流程4.2 、钢梁安装4 .2.1钢梁安装前，对钢梁GLl-I和GL1-2的平直度进行检查，对不符合要求的钢梁，必需在地面上进行调直，符合要求后方可安装。5 .2.2钢梁吊装钢梁的吊装是施工中的重要环节，肯定要有充分的相识，从吊装饰的选择，分布至吊装方案的形式，都已进行细致的分析计算，保证万无一失。(I)桁架吊装前必需对桁架重量进行分析计算，平安系数是吊装时桁架重时的2.5-3倍。(2)合理选择吊点，依据钢梁重量，找
12、准平衡点。(3)细致检查钢丝绳是否有损伤，捆扎是否坚固，绳卡的位置是否合理，吊具与缆风绳的角度等一切打算工作是否符合要求。(4)起吊时要细致检查每一个扣卡的受力状况，如有问题必需马上更换。(5)吊装前，必需清除全部障碍物，必需听从指挥，精力要集中。(6)钢梁整体吊装应试吊后进行，提升过程中须注钢梁的凹凸差，保证钢梁起上升度的统一。(7)钢梁吊装到位时，必需将全部的吊具进行固定，防止松动，并且逐一检查各点的受力状况。(8)周边施工中应设专人看护，不允许无关人员进行施工现场。对全部施工人员要进行平安教化，高空作业应佩带平安带和平安帽，应穿防滑鞋，确保网架安装顺当完成。6 .2.3安装依次第一步：安
13、装钢梁GLlT,调整之间相互角度之间45度，GLlT在中间点标高增加48mm,作为起拱的最高点。然后和钢棒120初步焊接固定。其次步：安装钢梁GLl-3和GL2-7,依据施工图的间距调整符合设计图纸后，与GLlT初步固定。第三步：安装钢梁GLl-2,与钢梁GLl-3初步焊接。第四步：从里到外依次安装钢梁GL2-6至GL2-1。7 .2.4钢梁焊接本工程焊缝等级除钢棒120处节点的焊缝为一级熔透焊缝外，其余皆为二级焊缝。由于钢梁材质均为Q235B,焊条采纳E43XX型，直径4.0。焊接依次从里到外对称焊接。焊接完成后对焊缝处理后进行焊缝探伤检查，对不合格的焊缝用气刨处理后重新焊接。最终将支座处进
