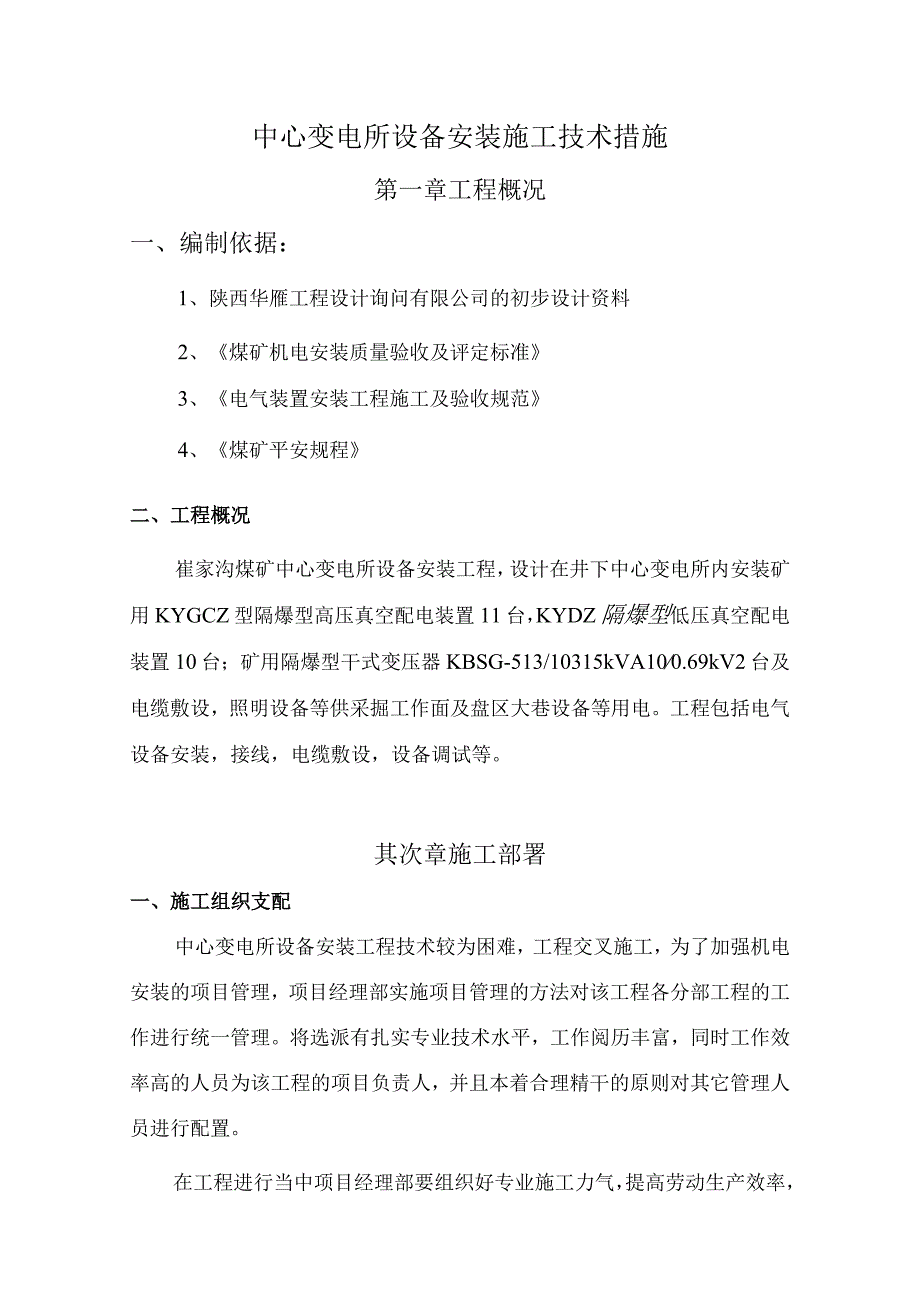

1、中心变电所设备安装施工技术措施第一章工程概况一、编制依据：1、陕西华雁工程设计询问有限公司的初步设计资料2、煤矿机电安装质量验收及评定标准3、电气装置安装工程施工及验收规范4、煤矿平安规程二、工程概况崔家沟煤矿中心变电所设备安装工程，设计在井下中心变电所内安装矿用KYGCZ型隔爆型高压真空配电装置11台，KYDZ隔爆型低压真空配电装置10台；矿用隔爆型干式变压器KBSG-513/10315kVA100.69kV2台及电缆敷设，照明设备等供采掘工作面及盘区大巷设备等用电。工程包括电气设备安装，接线，电缆敷设，设备调试等。其次章施工部署一、施工组织支配中心变电所设备安装工程技术较为困难，工程交叉施

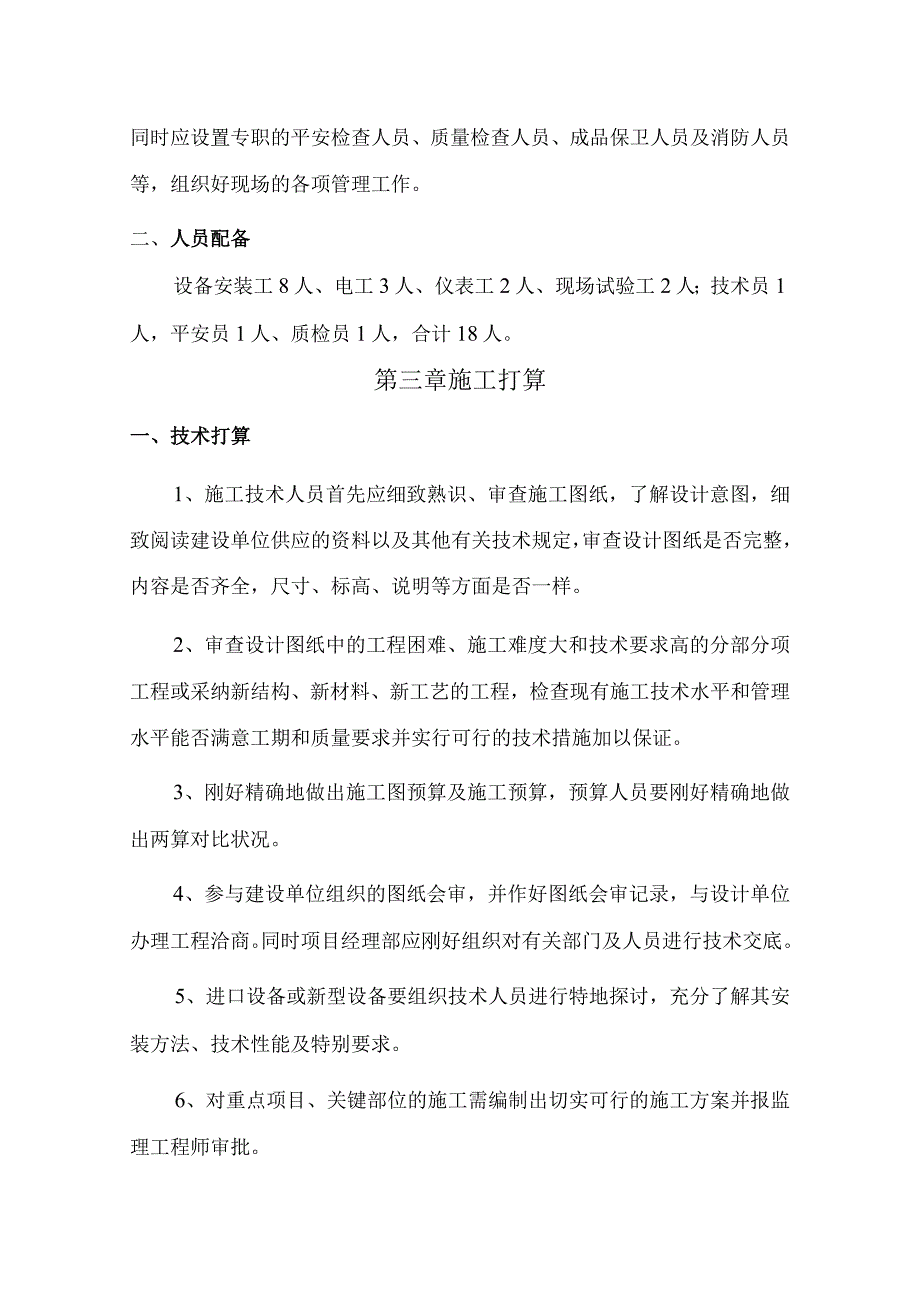

2、工，为了加强机电安装的项目管理，项目经理部实施项目管理的方法对该工程各分部工程的工作进行统一管理。将选派有扎实专业技术水平，工作阅历丰富，同时工作效率高的人员为该工程的项目负责人，并且本着合理精干的原则对其它管理人员进行配置。在工程进行当中项目经理部要组织好专业施工力气，提高劳动生产效率，同时应设置专职的平安检查人员、质量检查人员、成品保卫人员及消防人员等，组织好现场的各项管理工作。二、人员配备设备安装工8人、电工3人、仪表工2人、现场试验工2人；技术员1人，平安员1人、质检员1人，合计18人。第三章施工打算一、技术打算1、施工技术人员首先应细致熟识、审查施工图纸，了解设计意图，细致阅读建设单
3、位供应的资料以及其他有关技术规定，审查设计图纸是否完整，内容是否齐全，尺寸、标高、说明等方面是否一样。2、审查设计图纸中的工程困难、施工难度大和技术要求高的分部分项工程或采纳新结构、新材料、新工艺的工程，检查现有施工技术水平和管理水平能否满意工期和质量要求并实行可行的技术措施加以保证。3、刚好精确地做出施工图预算及施工预算，预算人员要刚好精确地做出两算对比状况。4、参与建设单位组织的图纸会审，并作好图纸会审记录，与设计单位办理工程洽商。同时项目经理部应刚好组织对有关部门及人员进行技术交底。5、进口设备或新型设备要组织技术人员进行特地探讨，充分了解其安装方法、技术性能及特别要求。6、对重点项目、

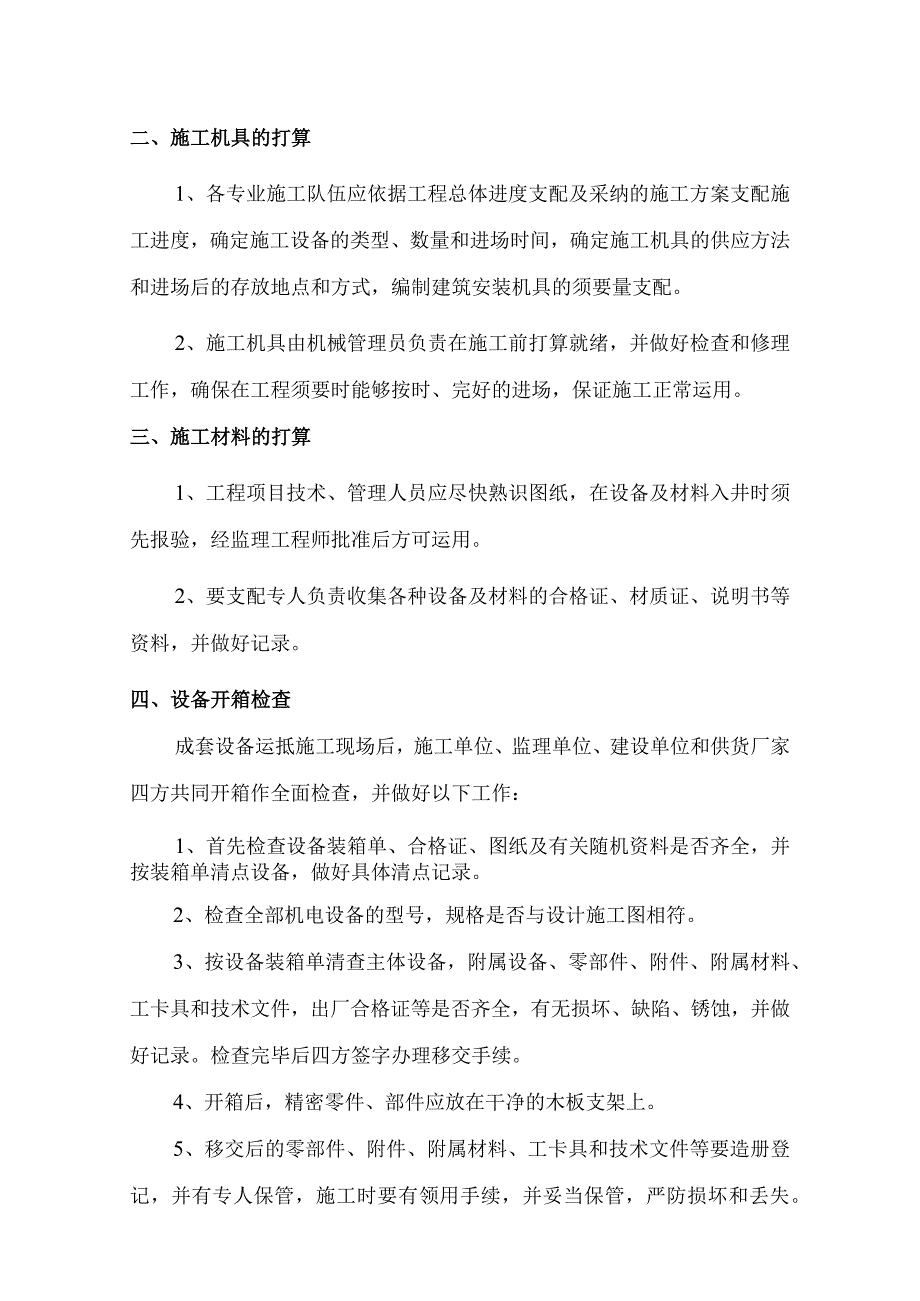

4、关键部位的施工需编制出切实可行的施工方案并报监理工程师审批。二、施工机具的打算1、各专业施工队伍应依据工程总体进度支配及采纳的施工方案支配施工进度，确定施工设备的类型、数量和进场时间，确定施工机具的供应方法和进场后的存放地点和方式，编制建筑安装机具的须要量支配。2、施工机具由机械管理员负责在施工前打算就绪，并做好检查和修理工作，确保在工程须要时能够按时、完好的进场，保证施工正常运用。三、施工材料的打算1、工程项目技术、管理人员应尽快熟识图纸，在设备及材料入井时须先报验，经监理工程师批准后方可运用。2、要支配专人负责收集各种设备及材料的合格证、材质证、说明书等资料，并做好记录。四、设备开箱检查成
5、套设备运抵施工现场后，施工单位、监理单位、建设单位和供货厂家四方共同开箱作全面检查，并做好以下工作：1、首先检查设备装箱单、合格证、图纸及有关随机资料是否齐全，并按装箱单清点设备，做好具体清点记录。2、检查全部机电设备的型号，规格是否与设计施工图相符。3、按设备装箱单清查主体设备，附属设备、零部件、附件、附属材料、工卡具和技术文件，出厂合格证等是否齐全，有无损坏、缺陷、锈蚀，并做好记录。检查完毕后四方签字办理移交手续。4、开箱后，精密零件、部件应放在干净的木板支架上。5、移交后的零部件、附件、附属材料、工卡具和技术文件等要造册登记，并有专人保管，施工时要有领用手续，并妥当保管，严防损坏和丢失。
6、五、设备基础检查设备安装前，应会同建设单位、监理单位等有关部门依据设计文件及施工验收规范的要求对设备基础进行检查验收。检查项目及内容如下：1、检验设备基础标高及纵、横向轴线是否符合规范要求。2、检验设备基础预埋件、预埋螺栓及预留孔洞位置大小及深度是否符合要求。3、检验设备基础碎标号是否符合要求。4、设备基础经过检验后，对不符合要求的地方，应马上进行处理，保证安装工程按期进行。六、设备搬运针对各设备特点，结合煤矿井下实际状况，采纳适当的方法将设备运至安装现场。搬运前，细致阅读有关技术资料，了解设备运输的留意事项，设备在运输过程中肯定要避开损伤。第四章施工方案一、安装依次基础检查验收一放线一设备运
7、输一设备入井安装一电缆敷设及接线一设备调试一整体试运行。二、安装技术要求设备安装应依据设计图纸确定具体的安装位置和方法，详见“矿井井下中心变电所供电系统图二1、高压防爆开关安装：(1)安装位置正确，放置平稳；(2)电缆接续器安装：有电缆出线者，浇灌绝缘胶，胶的表面距法兰盘表面约IOMM,无电缆出线者，灌胶或在法兰处加一与原法兰盘厚度相同、表面粗糙度不大于/6.3的钢板严封；(3)操作机构敏捷、牢靠；(4)触头表面光滑，接触严密，触头压缩行程及三相接触同期性调整符合出厂技术文件规定。2、高压开关柜安装(1)位置正确，固定牢靠，零部件完整，操作部分敏捷，分、合闸指示正确，闭锁装置齐全牢靠，充油部分
8、油号、油位正确清晰，无渗油现象；(2)断电爱护整定符合设计(做整组试验)：(3)成列安装时，应排列整齐，盘面颜色应和谐;（4）操动及联动试验动作正确，符合设计，协助开关切换接点动作正确牢靠；（5）手车式柜应推拉敏捷轻巧，无卡组碰撞，动、静触头的中心线应一样，触头接触紧密，手车推入工作位置后，动、静触头顶、底部的间隙应符合产品要求，平安隔离板、接地触头应顺手车进出而相应正确动作。3、变压器的安装：变压器本体安装：（1）位置正确，放油道畅通，就位后稳固牢靠，无变形缺陷及渗油现象；（2）装有气体继电器的变压器顶盖，沿气体继电器的气流方向保持1%L5%的上升坡度；（3）油位正确，油位指示清晰。变压器与
9、线路连接：（1）连接紧密，连接螺栓的垫圈及防松装置齐全，瓷套管不受外力，高压套管静电装置接地良好；（2）电缆连接时，电缆应固定牢靠，芯线应绝缘良好，长度合适，排列整齐；（3）矿用变压器高、低压侧电缆头应密封正确，接线室内清洁无杂物，芯线排列整齐，压接正确；（4）零线接到接地装置的线段应固定牢靠。4、电缆敷设电缆支、托架安装:支、托架安装位置正确，固定牢靠，防腐蚀完好，在转弯处能拖住电缆平滑匀称过渡，电缆弯曲半径符合设计要求；电缆爱护管安装：（I）钢管不应有穿孔、裂缝，内壁光滑，弯制后无显著凹瘪现象，管口无毛刺，防腐蚀良好；（2）钢管内径应大于电缆外径的1.5倍，弯曲时其弯曲半径应满意电缆的最小
10、允许弯曲半径；（3）电缆出入建筑物、隧道，穿过楼板、墙壁及沟道引至电杆、设备、墙外表面或房屋内人简单接近处，离地面2m以下的一段均应架爱护管或罩。当采纳钢管时，固定牢靠，管口封闭严密，埋入地面的深度不得小于Ioomm,伸出建筑物散水坡的长度不得小于250mm；（4）钢管须要连接时，宜用大一级短管套接，两端焊牢、封闭,并用68mm钢筋跨接在套管两端焊牢；电缆敷设：（1）位置和标高正确，排列整齐，标记桩、标记牌设置正确，在电缆终端头、连接处、拐弯处、人井内应设标记牌；（2）有防燃、隔热和防腐蚀要求的电缆，爱护措施应符合设计规定；（3）电缆在下列处必需固定，垂直或超过30。倾斜敷设时应在每一支托架上
11、固定，水平敷设时，应在首末两端、转弯、接头两端固定，30。以下倾斜巷道，应适当增加固定点以防止电缆因自重而滑动;（4）油浸纸绝缘电缆敷设时最大位差不应超过设计要求；（5）明敷在室内及电缆沟、隧道、井下的电缆应剥除黄麻护层并对铠装加以防腐蚀；5、限制、爱护、信号屏台安装限制、爱护、信号屏台安装：（1）盘与基础型钢连接紧密，固定牢靠，盘间接缝平整；（2）盘面及盘后标记牌、标记框齐全、正确、清晰。限制、爱护、信号屏台内电器安装及二次接线：（1）电器完整、齐全，调整参数符合设计；（2）二次接线正确，固定牢靠，导线与电器或端子排的连接紧密，号头牌齐全、清晰。6、母线安装：（1）母线安装距离应符合设计；（
12、2）平直整齐，相序排列当无设计规定时应遵守下列规定（以面对柜或设备正视方向为准）：母线上下方向布置时，沟通A、B、C相由上向下，直流上正下负；母线水平布置时，沟通A、B、C相由后向前，直流后正前负；引下线的母线，沟通A、B、C相由左向右，直流左正右负;相色正确，三相沟通：A相一一黄、B相一一绿、C相一一红直流：正极一一赭、负极一一蓝。（3）硬母线搭接用螺栓、螺母、垫圈的规格和材质应符合设计要求和电器装置安装工程母线装置施工及验收规范的规定，材质应为符合国家标准的镀锌制品，搭接长度不小于母线宽度，连接孔眼直径不大于螺栓直径1mm,螺栓紧固，垫圈及锁紧装置齐全，螺栓露出螺母24个螺距。户外运用的紧
13、固件应用热镀锌制品。（4）每相沟通母线的固定金具不应成闭合磁路，多片矩形母线间应保持与母线厚度相同的间隙。（5）母线补偿器组装后的总截面不应小于母线截面的1.2倍。（6）母线在支柱绝缘子上的固定死点应位于全长或两个母线补偿器的中点。（7）封闭母线外壳连接应紧密，插接母线槽的各段应标记清晰,附件齐全，外壳无变形，内部无损伤，外壳的支座及端头固定牢靠，导电部分搭接螺栓拧紧力矩符合设计要求。7、低压配电屏安装：（1）刀闸开关操作机构敏捷牢靠，刀闸接触良好；（2）熔断器接触良好，熔体额定电流符合设计；（3）接触器动作敏捷，消弧罩无破损，触头表面光滑，接触良好；（4）磁力起动器及空气开关动作敏捷，触头表
14、面光滑，接触良好，热继电器的热元件与被爱护电器协作正确；（5）爱护整定值应符合设计，动作牢靠；（6）抽屉式配电柜的抽屉推拉应敏捷、轻巧，无卡组碰撞；动、静触头的中心线一样，接触紧密，抽屉的机械联锁和电器联锁装置应动作正确、牢靠；（7）联动试验动作正确，符合设计，协助开关的切换正确、牢靠。8、整流装置安装：整流柜内电器和二次接线：（1）盘面及盘内标记牌、标记框齐全、正确、清晰；（2）盘内电器整齐、齐全，固定牢靠，插件完好，插头接触良好，可调原件调整完毕后应锁紧，并做标记；（3）二次接线正确、牢靠，导线与电器或端子排的连接紧密，号头牌齐全、清晰。整流器件冷却装置：（1）通风机旋转方向正确，无猛烈振
15、动，运转正常，风压爱护动作正确；（2）油浸冷却装置的贮油箱、管路系统无渗油现象，绝缘油标号和数量应符合产品技术文件规定，密封材料具有耐油性能；（3）水冷却装置的管材符合设计，管道阀门及管件吹洗干净,内壁应做防腐蚀处理，安装的管路应以2于额定压力进行水压试验,30min无渗漏。9、低压防爆开关安装：（1）安装位置正确，放置平稳；（2）接触器动作敏捷，消弧罩无破损，触头表面光滑，接触良好。10、防爆漏电继电器安装：安装位置正确，平衡牢靠，四周清洁，无淋水。接线牢靠、接触良好，接线室电缆芯线排列整齐、长度合适。11、井下照明电器安装：（1）灯具安装坚固,位置符合设计,间距偏差不应大于设计05m,灯具进口线胶圈齐全，不用的口封堵严密。（2）电缆接头应热补或用三通接线盒、防爆插销连接，灯线不应承受拉力。（3）井下防爆照明配电箱（盘、板）安装应符合建筑电气安装工程质量检验评定标准中的规定。12、接地装置安装：（1）电气装置的接地必需符合设计要求，当无明确要求时，在全部电气装置中，由于绝缘损坏而可能带电的电气装置，其金属部分必需有爱护接地。（2）接地体（线）的连接采纳搭焊时，其搭接长度必需符合下表的规定:项次项目规
