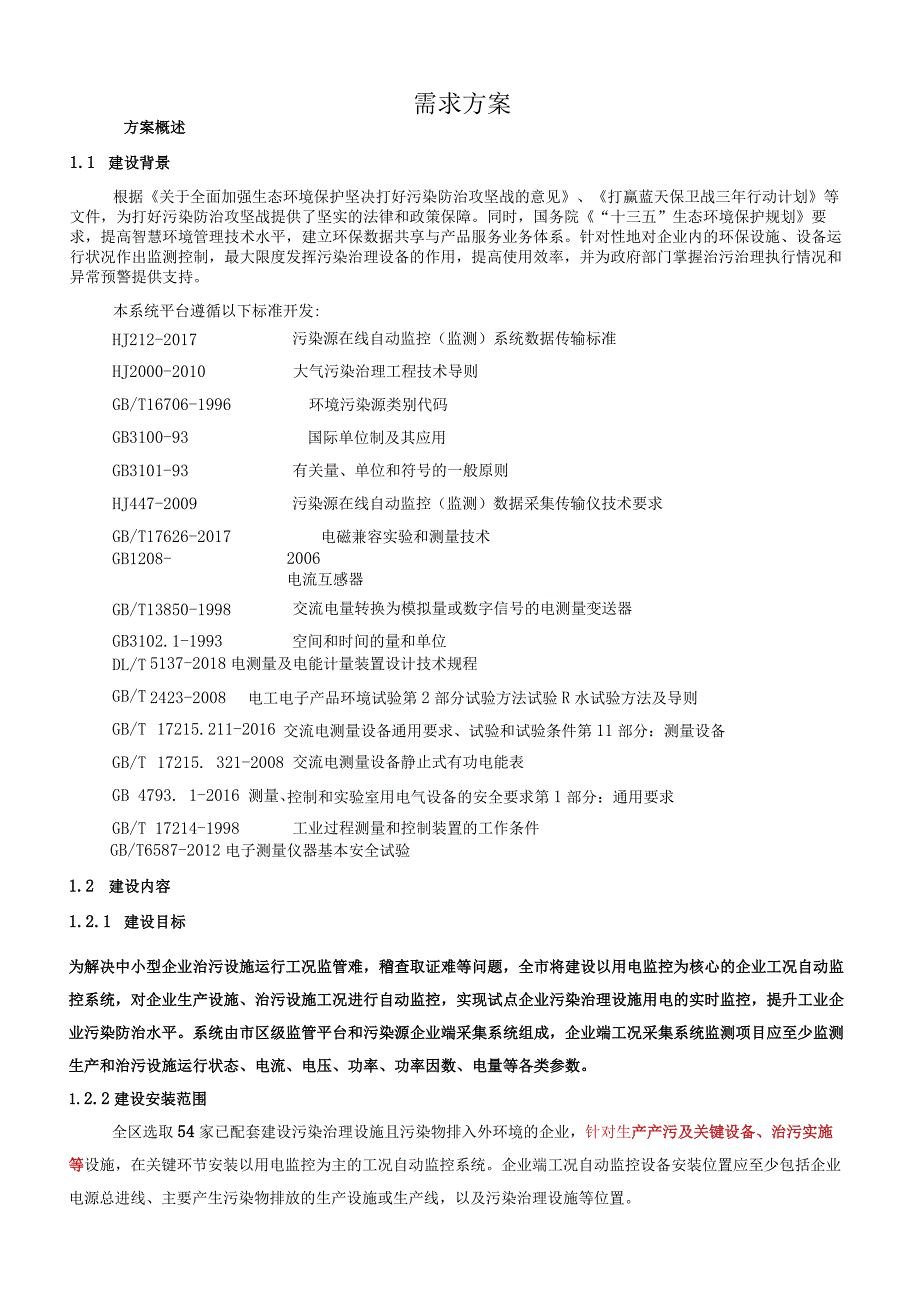

1、需求方案方案概述1.1 建设背景根据关于全面加强生态环境保护坚决打好污染防治攻坚战的意见、打赢蓝天保卫战三年行动计划等文件,为打好污染防治攻坚战提供了坚实的法律和政策保障。同时,国务院“十三五”生态环境保护规划要求,提高智慧环境管理技术水平,建立环保数据共享与产品服务业务体系。针对性地对企业内的环保设施、设备运行状况作出监测控制,最大限度发挥污染治理设备的作用,提高使用效率,并为政府部门掌握治污治理执行情况和异常预警提供支持。本系统平台遵循以下标准开发:HJ212-2017污染源在线自动监控(监测)系统数据传输标准HJ2000-2010大气污染治理工程技术导则GB/T16706-1996环境污

2、染源类别代码GB3100-93国际单位制及其应用GB3101-93有关量、单位和符号的一般原则HJ447-2009污染源在线自动监控(监测)数据采集传输仪技术要求GB/T17626-2017电磁兼容实验和测量技术GB1208-2006电流互感器GB/T13850-1998交流电量转换为模拟量或数字信号的电测量变送器GB3102.1-1993空间和时间的量和单位DL/TGB/TGB/T17215.211-2016交流电测量设备通用要求、试验和试验条件第11部分:测量设备GB/T17215. 321-2008交流电测量设备静止式有功电能表GB 4793. 1-2016 测量、控制和实验室用电气设备

3、的安全要求第1部分:通用要求GB/T 17214-1998工业过程测量和控制装置的工作条件5137-2018电测量及电能计量装置设计技术规程2423-2008电工电子产品环境试验第2部分试验方法试验R水试验方法及导则GB/T6587-2012电子测量仪器基本安全试验1.2 建设内容1.2.1 建设目标为解决中小型企业治污设施运行工况监管难,稽查取证难等问题,全市将建设以用电监控为核心的企业工况自动监控系统,对企业生产设施、治污设施工况进行自动监控,实现试点企业污染治理设施用电的实时监控,提升工业企业污染防治水平。系统由市区级监管平台和污染源企业端采集系统组成,企业端工况采集系统监测项目应至少监

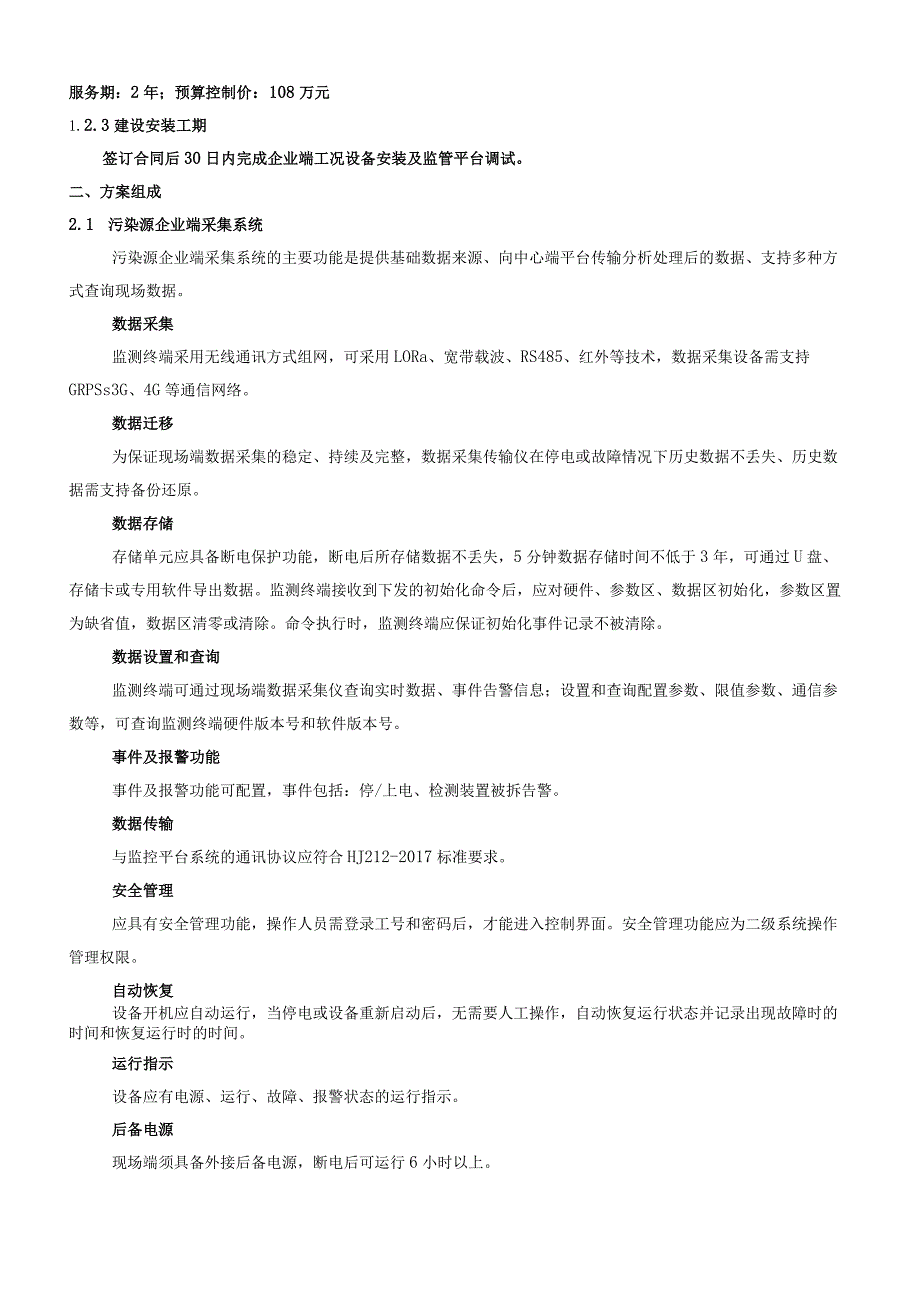

4、测生产和治污设施运行状态、电流、电压、功率、功率因数、电量等各类参数。1.2.2建设安装范围全区选取54家已配套建设污染治理设施且污染物排入外环境的企业,针对生产产污及关键设备、治污实施等设施,在关键环节安装以用电监控为主的工况自动监控系统。企业端工况自动监控设备安装位置应至少包括企业电源总进线、主要产生污染物排放的生产设施或生产线,以及污染治理设施等位置。服务期:2年;预算控制价:108万元1.2.3建设安装工期签订合同后30日内完成企业端工况设备安装及监管平台调试。二、方案组成2.1 污染源企业端采集系统污染源企业端采集系统的主要功能是提供基础数据来源、向中心端平台传输分析处理后的数据、支

5、持多种方式查询现场数据。数据采集监测终端采用无线通讯方式组网,可采用LORa、宽带载波、RS485、红外等技术,数据采集设备需支持GRPSs3G、4G等通信网络。数据迁移为保证现场端数据采集的稳定、持续及完整,数据采集传输仪在停电或故障情况下历史数据不丢失、历史数据需支持备份还原。数据存储存储单元应具备断电保护功能,断电后所存储数据不丢失,5分钟数据存储时间不低于3年,可通过U盘、存储卡或专用软件导出数据。监测终端接收到下发的初始化命令后,应对硬件、参数区、数据区初始化,参数区置为缺省值,数据区清零或清除。命令执行时,监测终端应保证初始化事件记录不被清除。数据设置和查询监测终端可通过现场端数据

6、采集仪查询实时数据、事件告警信息;设置和查询配置参数、限值参数、通信参数等,可查询监测终端硬件版本号和软件版本号。事件及报警功能事件及报警功能可配置,事件包括:停/上电、检测装置被拆告警。数据传输与监控平台系统的通讯协议应符合HJ212-2017标准要求。安全管理应具有安全管理功能,操作人员需登录工号和密码后,才能进入控制界面。安全管理功能应为二级系统操作管理权限。自动恢复设备开机应自动运行,当停电或设备重新启动后,无需要人工操作,自动恢复运行状态并记录出现故障时的时间和恢复运行时的时间。运行指示设备应有电源、运行、故障、报警状态的运行指示。后备电源现场端须具备外接后备电源,断电后可运行6小时

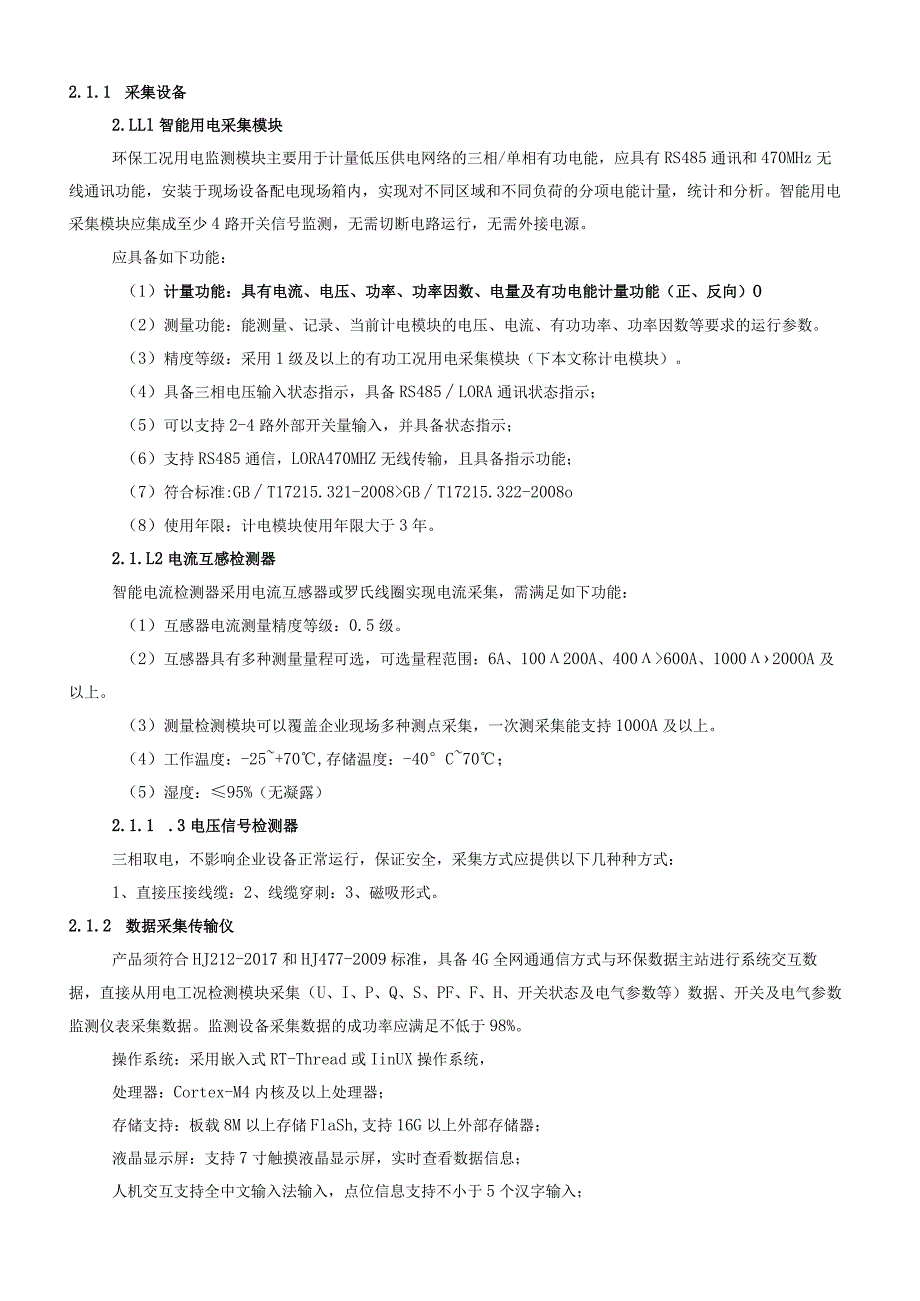

7、以上。2.1.1 采集设备2.LLl智能用电采集模块环保工况用电监测模块主要用于计量低压供电网络的三相/单相有功电能,应具有RS485通讯和470MHz无线通讯功能,安装于现场设备配电现场箱内,实现对不同区域和不同负荷的分项电能计量,统计和分析。智能用电采集模块应集成至少4路开关信号监测,无需切断电路运行,无需外接电源。应具备如下功能:(1)计量功能:具有电流、电压、功率、功率因数、电量及有功电能计量功能(正、反向)O(2)测量功能:能测量、记录、当前计电模块的电压、电流、有功功率、功率因数等要求的运行参数。(3)精度等级:采用1级及以上的有功工况用电采集模块(下本文称计电模块)。(4)具备三

8、相电压输入状态指示,具备RS485LORA通讯状态指示;(5)可以支持2-4路外部开关量输入,并具备状态指示;(6)支持RS485通信,LORA470MHZ无线传输,且具备指示功能;(7)符合标准:GBT17215.321-2008GBT17215.322-2008o(8)使用年限:计电模块使用年限大于3年。2.1.L2电流互感检测器智能电流检测器采用电流互感器或罗氏线圈实现电流采集,需满足如下功能:(1)互感器电流测量精度等级:0.5级。(2)互感器具有多种测量量程可选,可选量程范围:6A、100200A、400600A、1000200OA及以上。(3)测量检测模块可以覆盖企业现场多种测点采

9、集,一次测采集能支持100OA及以上。(4)工作温度:-25+70,存储温度:-40C70;(5)湿度:95%(无凝露)2.1.1 .3电压信号检测器三相取电,不影响企业设备正常运行,保证安全,采集方式应提供以下几种种方式:1、直接压接线缆:2、线缆穿刺:3、磁吸形式。2.1.2 数据采集传输仪产品须符合HJ212-2017和HJ477-2009标准,具备4G全网通通信方式与环保数据主站进行系统交互数据,直接从用电工况检测模块采集(U、I、P、Q、S、PF、F、H、开关状态及电气参数等)数据、开关及电气参数监测仪表采集数据。监测设备采集数据的成功率应满足不低于98%。操作系统:采用嵌入式RT-

10、Thread或IinUX操作系统,处理器:Cortex-M4内核及以上处理器;存储支持:板载8M以上存储FlaSh,支持16G以上外部存储器;液晶显示屏:支持7寸触摸液晶显示屏,实时查看数据信息;人机交互支持全中文输入法输入,点位信息支持不小于5个汉字输入;无线上行网络:4G全网通接口,支持网络升级;无线下行网络:支持微功率无线LOra组网,采集数据不低于80个点位;TCP/IP网络:1路TCP/IP网络,支持网络升级;RS485接口:2路RS485接口,支持MoClbUS工业总线;RS232串口:4路RS232,支持外部串行数据接入;USB接口:支持USB转存储,支持USB系统升级支持;数据

11、采集传输仪,具备断点续传功能,具备时间校准功能;一址多发功能:可实现向5路平台地址传输,确保企业环保设施智能能耗监测系统组网实现。具备后备电源且断电后运行6小时以上。数据采集传输仪需支持两种采集模式,分别为高速模式、普通模式。高速模式以5分钟间隔采集数据;普通模式以15分钟间隔采集数据。当工况监测设备或电气参数监测仪表产生异常、故障、越限报警等信息时,数据采集仪获取现场工况报送数据,且数据采集仪支持断点续传的功能。数据采集传输仪须满足国家法律法规和有关技术标准要求,需要具有环境保护产品认证CCEP证书,环境监测仪器质量监督检验中心出具的合格监测报告。2.2区级监管平台2.2.1 技术要求平台应

12、遵循实用性原则,下位通过用电采集终端实时采集企业生产用电、污染治理设备用电等数据,由LORa无线技术传输至数据采集仪器,再通过4G无线传输网络传输至上位机平台(云服务器)。可以通过PC、手机APP等多种方式查询平台数据。主要技术指标具备通信建立、数据采集(接收)、数据存储、运行日志功能。具备现场各类上传数据的接收、处理、分析和存储。系统须具备如下性能:1)通信方式LOra/4G。2)支持HJ212-2017协议。3)能容错数据库异常,并在数据库恢复正常时,将数据自检入库。4)完善的日志,可追朔近期每一条数据的原始记录。5)并发访问量:=10000,6)历史数据存储:二3年。8)可确保7*24小

13、时稳定无故障运行。2.2.2 功能要求2.2.2.1 监控大屏平台应具有大屏展示功能,可通过大屏随时了解辖区企业概况,企业用电监控数据,限停产方案执行情况,异常报警信息。并通过GIS地图宏观展现企业分布情况、运行情况等。2.2.2.2 平台首页需以图表等直观的形式提供企业行业分布情况、报警排名、报警统计、报警趋势、用电量环比分析等,根据实际需要进行更改。2.2.2.3 实时报警平台须提供实时报警功能,能够实时精准监控企业生产、治污设施用电情况,实现生产、治污设施运行异常、停限产不达标等情况的实时精准报警。报警信息根据设置通过短信等方式推送给相关部门,可在APP端查看处理。2.2.2.4 历史报

14、警平台应提供历史报警查询功能,可根据企业,设备,状态进行报警杳询。2.2.2.5 5事前申报平台应支持企业计划设备维护等提前申报,申报内容包括情况说明、现场图片等资料。相关部门对申报内容进行审核,根据结果通过、驳回等流程。申报通过后系统将对所报时间段数据异常不进行报警。2.2.2.6 限停产管理模块为应对重污染天气应急减排、错峰生产等调控需求,平台需提供限产停产方案设置管理功能。可以制定设置限产停产的起止时间以及涵盖的企业、限停产比率、针对不同的调控需求精确监控生产治污设施,在限产停产期间非正常开启生产治污设施的,系统通过短信、APP等方式报警。2.2.2.7 企业实时监控实时展示企业应急预案

15、执行情况等,并可查看企业实时用电监控数据,可按所属区域,所属行业、企业名称等筛选查询。支持企业详情查看功能,可查看的内容包括企业基础信息、用电信息、报警信息、负荷曲线、工况状态信息。提供电量负荷分析、报装方式、异常用电等功能,可以查询监控点实时数据、小时数据、日数据、月数据等事件类数据。2.2.2.8 8手机APP平台需支持手机APP,方便进行实时监控数据查询,报警处理反馈。主管部门端、企业端、运维单位使用同一APP,根据权限区分功能。手机端APP除企业用电数据查询功能外,还应包括MN码查询等功能。2.2.2.9统计分析平台提供的企业报警统计分析、污染日用电分析、用电数据对比、企业用电报表、通信数据报表等,报表的类型需根据实际工作需要定制。3.1 数据传输要求3.1.1 数据传输协议数据传输应符合HJ212-2017污染物在线监控(监测)系统数据传输标准要求。3.1. 2现场端工况及用电监测因子编码遵循数据传输应符合HJ212-2017污染物在线监控(监测
