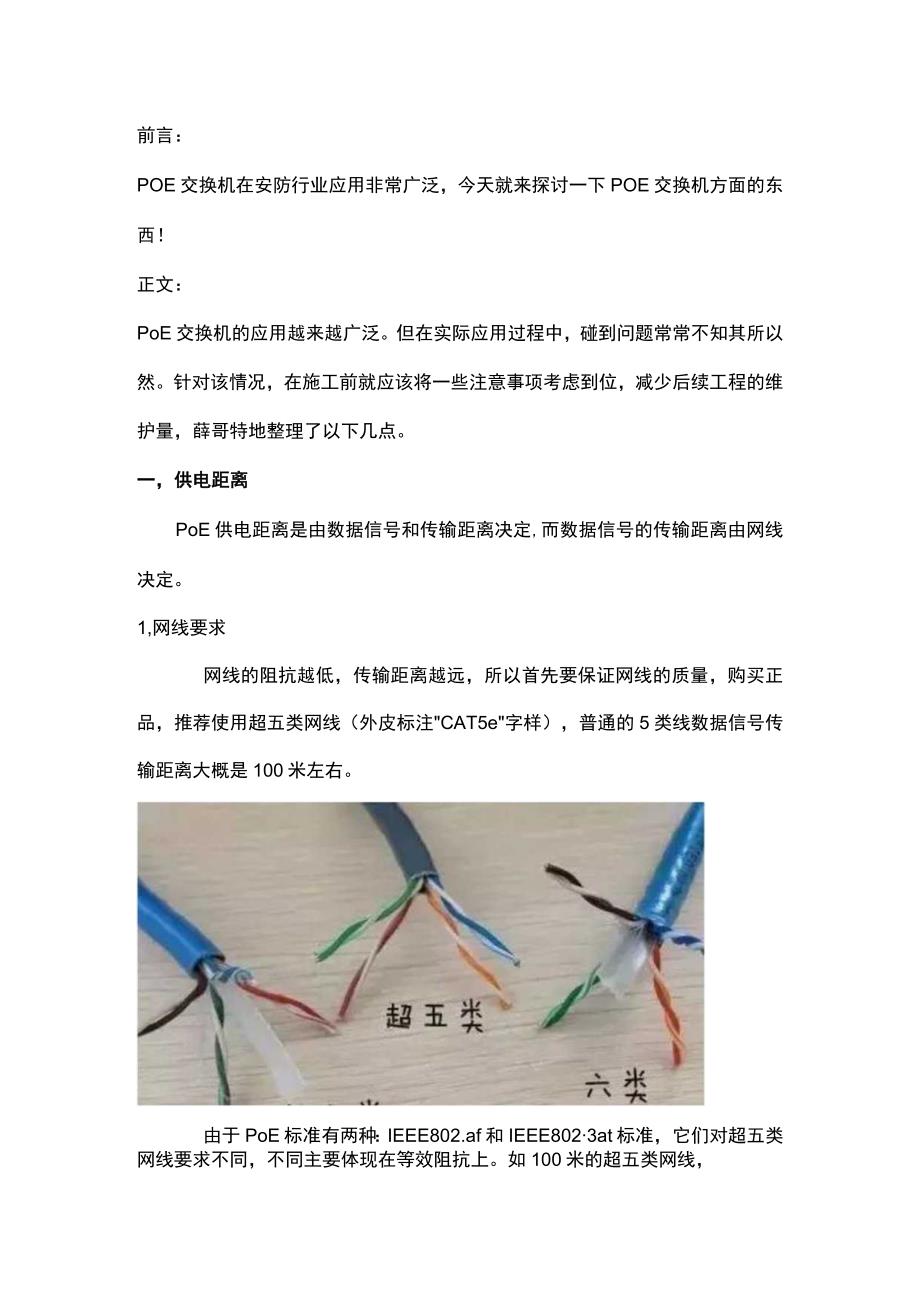

1、前言：POE交换机在安防行业应用非常广泛，今天就来探讨一下POE交换机方面的东西！正文：PoE交换机的应用越来越广泛。但在实际应用过程中，碰到问题常常不知其所以然。针对该情况，在施工前就应该将一些注意事项考虑到位，减少后续工程的维护量，薛哥特地整理了以下几点。一，供电距离PoE供电距离是由数据信号和传输距离决定,而数据信号的传输距离由网线决定。1,网线要求网线的阻抗越低，传输距离越远，所以首先要保证网线的质量，购买正品，推荐使用超五类网线（外皮标注CAT5e字样），普通的5类线数据信号传输距离大概是100米左右。由于PoE标准有两种：IEEE802.af和IEEE8023at标准，它们对超五类

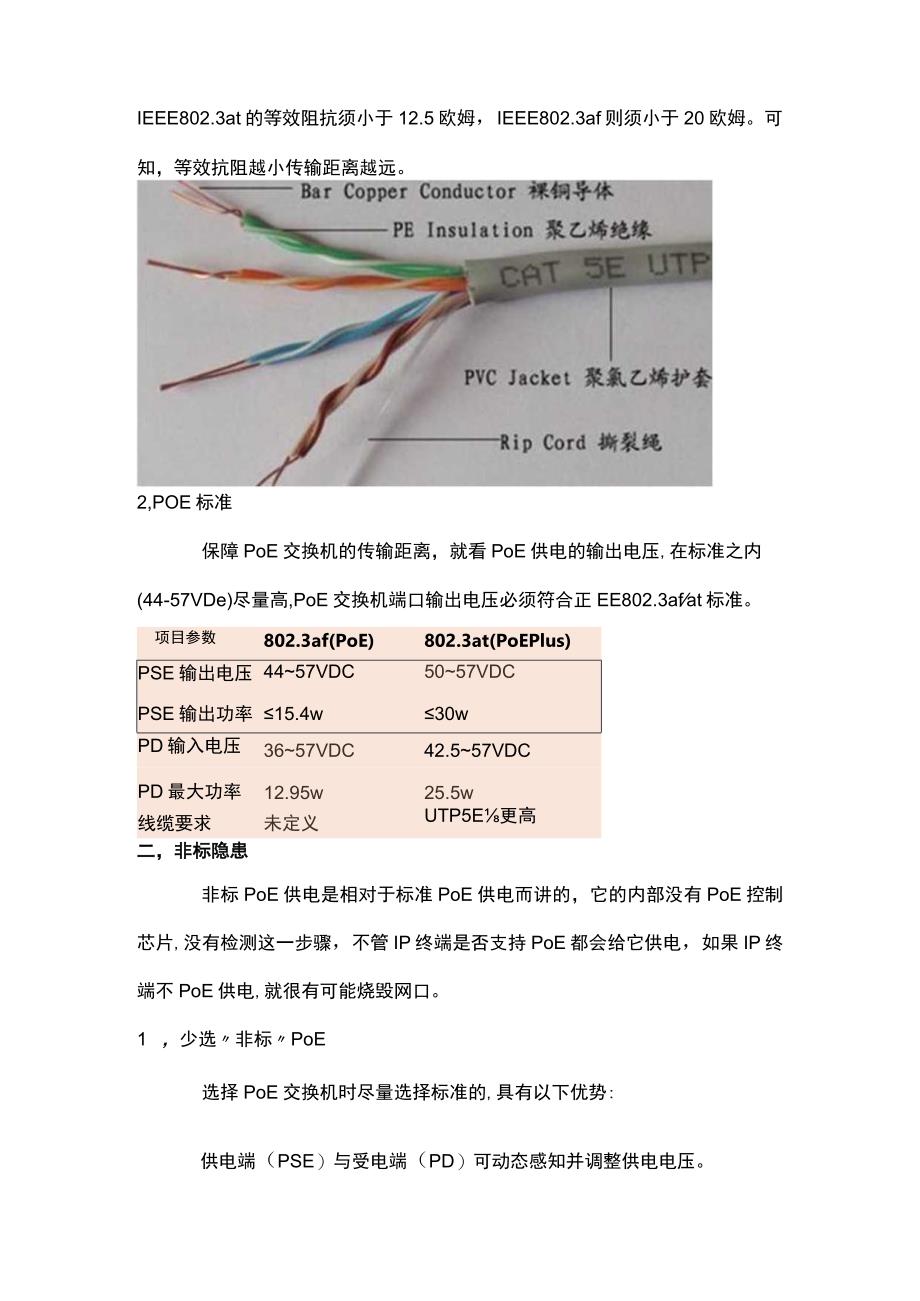

2、网线要求不同，不同主要体现在等效阻抗上。如100米的超五类网线，IEEE802.3at的等效阻抗须小于12.5欧姆，IEEE802.3af则须小于20欧姆。可知，等效抗阻越小传输距离越远。2,POE标准保障PoE交换机的传输距离，就看PoE供电的输出电压,在标准之内(44-57VDe)尽量高,PoE交换机端口输出电压必须符合正EE802.3afat标准。项目参数802.3af(PoE)802.3at(PoEPlus)PSE输出电压4457VDC5057VDCPSE输出功率15.4w30wPD输入电压3657VDC42.557VDCPD最大功率12.95w25.5w线缆要求未定义UTP5E更高二

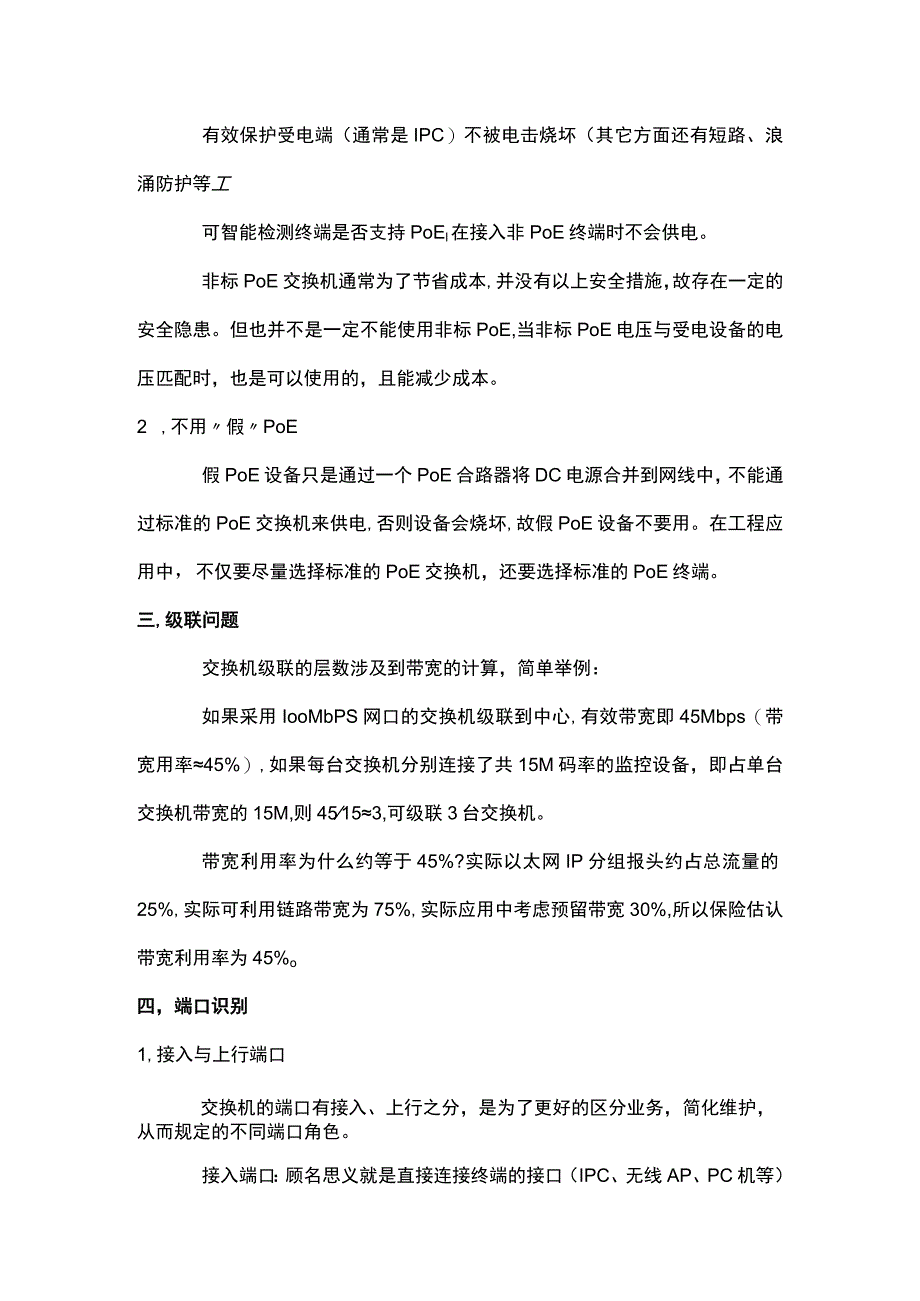

3、，非标隐患非标PoE供电是相对于标准PoE供电而讲的，它的内部没有PoE控制芯片,没有检测这一步骤，不管IP终端是否支持PoE都会给它供电，如果IP终端不PoE供电,就很有可能烧毁网口。1 ，少选非标PoE选择PoE交换机时尽量选择标准的,具有以下优势:供电端（PSE）与受电端（PD）可动态感知并调整供电电压。有效保护受电端（通常是IPC）不被电击烧坏（其它方面还有短路、浪涌防护等工可智能检测终端是否支持PoEl在接入非PoE终端时不会供电。非标PoE交换机通常为了节省成本,并没有以上安全措施，故存在一定的安全隐患。但也并不是一定不能使用非标PoE,当非标PoE电压与受电设备的电压匹配时，也是
4、可以使用的，且能减少成本。2 ,不用假PoE假PoE设备只是通过一个PoE合路器将DC电源合并到网线中，不能通过标准的PoE交换机来供电,否则设备会烧坏,故假PoE设备不要用。在工程应用中，不仅要尽量选择标准的PoE交换机，还要选择标准的PoE终端。三,级联问题交换机级联的层数涉及到带宽的计算，简单举例：如果采用IooMbPS网口的交换机级联到中心,有效带宽即45Mbps（带宽用率45%）,如果每台交换机分别连接了共15M码率的监控设备，即占单台交换机带宽的15M,则45153,可级联3台交换机。带宽利用率为什么约等于45%?实际以太网IP分组报头约占总流量的25%,实际可利用链路带宽为75%
5、,实际应用中考虑预留带宽30%,所以保险估认带宽利用率为45%o四，端口识别1,接入与上行端口交换机的端口有接入、上行之分，是为了更好的区分业务，简化维护，从而规定的不同端口角色。接入端口：顾名思义就是直接连接终端的接口（IPC、无线AP、PC机等）上行端口：与汇聚或核心网络相连的端口，通常其接口速率更高，不支持POE功能。五、如何为设备配置PoE交换机PoE交换机有两种供电标准，IEEE802.3af和正EE8023at0市面上最常见的摄像机功率为7W,使用af标准的PoE交换机即可。如果摄像机超过16W以上，则需使用at标准的PoE交换机。若摄像机功率为30W以上,需要使用专用PoE供电模
6、块供电。另外，还需看PoE交换机的总功率。在IEEE802.3af标准下，它能够供满4个端口（60/15.4=4）,即可以同时给4个摄像机供电，也就是满载供电。如果是按照IEEE802.3at标准的单口最大供电功率30W计算,同时最多就只能给2个端口供电了（6030=2）一般同时支持af/at标准的PoE交换机，它的供电功率是自适应的六、PoE交换机的250米供电有人说，250米供电距离是通过将100M的带宽压缩为IOM来实现,可能对视频图像传输造成影响，可能出现延时。真的如此吗？没错，250米供电确实是将IooMbPS的速率变为IoMbPS,但同时采用8芯智能供电技术,网线上的压降小，损耗少；另外,PoE交换机的RJ45口电压振幅从0.98V升高至2.2V,以此可驱动信号和电力传输至250米,并不会出现视频画面卡顿的现象。当然,如果确实要求高清或者超高清，请勿选择此种。薛哥总结:如果您在学习弱电行业知识的时遇到问题，不能解决的时候，可以咨询我！我愿意为那些刚入行的人提供一点帮助。我的微信号：81113907弱电成长俱乐部（会员群）正在招募会员，欢迎弱电工作者加入！我们的宗旨就是分享知识，共享资源，合作共赢，共同成长！微信群和QQ群同时邀请！
