天然气分布式能源项目工程设计导则.docx

上传人:p** 文档编号:364286 上传时间:2023-08-06 格式:DOCX 页数:8 大小:24.38KB
下载 相关 举报
天然气分布式能源项目工程设计导则.docx_第1页
第1页 / 共8页

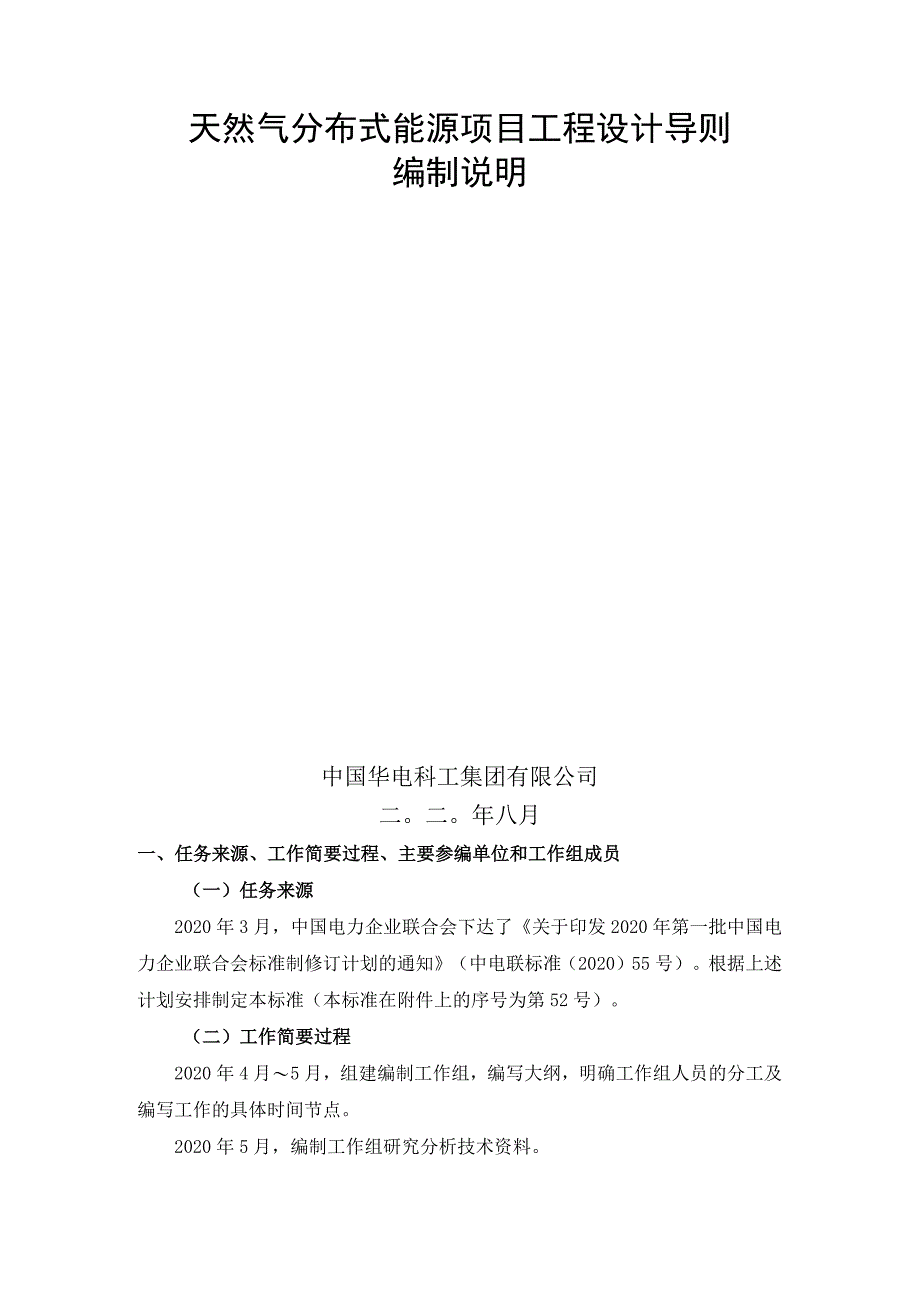

天然气分布式能源项目工程设计导则.docx_第2页
第2页 / 共8页
天然气分布式能源项目工程设计导则.docx_第3页
第3页 / 共8页
天然气分布式能源项目工程设计导则.docx_第4页
第4页 / 共8页
天然气分布式能源项目工程设计导则.docx_第5页
第5页 / 共8页
天然气分布式能源项目工程设计导则.docx_第6页
第6页 / 共8页
天然气分布式能源项目工程设计导则.docx_第7页
第7页 / 共8页
天然气分布式能源项目工程设计导则.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《天然气分布式能源项目工程设计导则.docx》由会员分享,可在线阅读,更多相关《天然气分布式能源项目工程设计导则.docx(8页珍藏版)》请在第壹文秘上搜索。

1、n本.华电MHnl公司中国华电科工集团有限公司(HIMHVAIHAn(NGIMfKINCC,11D.天然气分布式能源项目工程设计导则编制说明中国华电科工集团有限公司二。二。年八月一、任务来源、工作简要过程、主要参编单位和工作组成员(一)任务来源2020年3月,中国电力企业联合会下达了关于印发2020年第一批中国电力企业联合会标准制修订计划的通知(中电联标准(2020)55号)。根据上述计划安排制定本标准(本标准在附件上的序号为第52号)。(二)工作简要过程2020年4月5月,组建编制工作组,编写大纲,明确工作组人员的分工及编写工作的具体时间节点。2020年5月,编制工作组研究分析技术资料。20

2、20年6月,编制工作组对编制大纲进行函审。确定了本标准的定位、编制原则、编制方法、工作程序等原则问题。2020年7月,编制组在前期研究基础上,编制征求意见稿初稿。2020年8月初,对初稿进行内部校核和讨论,并进行补充、修改和完善,统稿,形成目前版本的征求意见稿。本标准的编制工作进度计划如下:序号阶段时间安排工作内容及目标1前期准备2020年5月6月1)编制工作大纲,函审工作大纲2)收集相关技术资料等3)对已运行工程项目进行调研(函调)2征求意见稿2020年7月8月编制征求意见稿(初稿)2020年8月11月征求意见3送审稿2021年1月4月根据返回意见修改,编制送审稿2021年5月召开送审稿审查

3、会2021年6月根据送审稿审查意见修改完善,编制报批稿4报批稿2021年7月上报报批稿(三)主要参编单位主编单位:中国华电科工集团有限公司参加单位1:中国华电集团有限公司参加单位2:华电电力科学研究院有限公司二、标准编写原则和主要内容(一)编写原则(1)符合国家相关设计标准、规程、规范的相关要求,达到相应的内容和深度。(2)积极采用示范项目的优化成果和先进的设计方法及手段,提高设计质量和控制工程造价。(3)以技术性内容为主,以初步设计和施工图设计阶段为主,并兼顾到可行性研究设计阶段。(4)内容具有分布式特色,明确与传统火电厂设计理念的区别。(5)国内有2份现行设计标准,燃气冷热电联供工程技术规

4、范(GB51131-2016)是用于楼宇式供能站的设计标准(住建系统),燃气分布式供能站设计规范(DL/T5508-2015)是用于区域式供能站的设计标准(电力系统),对现行2份设计标准中未覆盖的内容进行补充,对楼宇式和区域式能源站的通用性内容进行集中统一规定。(6)以中国华电集团有限公司编制的中国华电集团公司天然气分布式能源系统设计导则(2017年版)为基本框架,对其进行修改、完善、补充。(7)既体现楼宇型和区域型分布式项目的设计共性,又体现项目的个性。(8)与同期编制的能源行业标准燃气分布式能源站标识编码规定中的有关内容协调一致。(9)与同期编制的中电联团体标准天然气分布式能源站项目环境保

5、护技术导则中的有关内容协调一致。(二)主要内容本导则的正文划分为18章,二级目次如下:1范围2规范性引用文件3术语与定义4基本规定5冷热电负荷5. 1一般规定5.2 工业蒸汽负荷5.3 建筑热(冷)负荷5.4 电负荷5.5 冷热电负荷分析、匹配6站址选择6. 1一般规定7. 2能源站位置7.2 能源站主要建设条件及其接口7.3 站址消防安全与噪声控制7能源站主要设备选型7. 1一般规定7.2原动机设备选型8. 3余热锅炉设备选型8.2 汽轮机设备选型8.3 溟化锂吸收式冷(温)水机组选型8.4 调峰设备选型8.5 蓄能设备选择8分布式能源项目外部工程8. 1一般规定9. 2燃料供应系统9.2

6、冷热管网9.3 接入系统8. 5供水与废水排放9能源站总平面9. 1一般规定10. 2总平面布置10.2 防安全10.3 力岛布置10热力工艺11. 1一般规定11.2 燃气轮机设备及系统11.3 内燃机设备及系统11.4 余热锅炉设备及系统11.5 5汽轮机设备及系统11.6 热力公用设备及系统11暖通空调12. 1制冷(加热)站布置11.2供暖通风空调12电气13. 1一般规定13.2 电气主接线及站用电系统13.3 主设备选型与布置13.4 直流系统及交流不停电电源(UPS)系统13.5 保护、监控、防雷接地13.6 计量、电缆敷设、照明13仪控14. 1一般规定14.2 自动化水平14

7、.3 控制方式及控制室14.4 检测与仪表13. 5报警与保护13.6 控制电源和气源13.7 仪表导管、电缆及就地设备布置14水工14. 1一般规定14. 2水源和水务管理15. 3供水系统14.4取水建(构)筑物15化学16. 1一般规定15.2补给水处理系统和设备15. 3循环冷却水处理16建筑16. 1一般规定16.2通用要求17. 3楼宇式分布式能源站站房建筑设计16.4区域式分布式能源站建筑设计17结构18. 1一般规定17.2结构设计要求17. 3地基与基础18能源站其他设计18. 1环境保护19. 2噪声控制20. 3消防21. 4职业安全与职业卫生22. 5分布式能源站运行策

8、略23. 6分布式能源站标识编码附录A天然气分布式能源工程初可和可行性研究报告章节名称附录B区域式分布式能源站初步设计报告章节名称附录C楼宇式分布式能源站初步设计报告章节名称附录D天然气分布式能源站设计站用电率的估算方法三、主要试验验证情况无需试验验证。四、与相关标准的协调情况已与同期编制的中电联团体标准天然气分布式能源站项目环境保护技术导则进行了协调,有关环保方面的内容将在本标准中的第18.2节(环保),18.3节(噪声控制)中简写。五、与国际标准和国外先进标准的对比情况目前,尚缺少相应的国际标准和国外先进标准。六、标准名称与计划项目名称发生变化的主要原因标准名称与计划项目名称相同,无变化。

9、七、重要内容的解释和其它应予说明的事项(一)国内外情况及现有标准简要说明2019年后,进口管输燃气,陆续进入,采用照付不议合同,需要培育下游大宗稳定用户,分布式能源系统是最好的大稳用户。分布式能源系统:按照“分布利用、综合协调”的原则,重点在城市工业园区、旅游集中服务区、生态园区、大型商业办公设施等能源负荷中心建设分布式能源项目。目前,国内有2份现行设计标准,燃气冷热电联供工程技术规范(GB51131-2O16)是用于楼宇式供能站的设计标准(住建系统),燃气分布式供能站设计规范(DL/T55O8-2O15)是用于区域式供能站的设计标准(电力系统),上述两份标准代表了各自行业领域的特点。为了提高

10、工程项目的设计水平,规范燃气分布式供能项目的工程设计,有必要编制一本比现行设计标准更详细一个层次的工程设计文件天然气分布式能源项目工程设计导则,在遵循现行两份设计标准的原则下,对重点内容进行必要的细化规定,对现行两份设计标准中未覆盖的内容进行补充,对楼宇式和区域式能源站的通用性内容进行集中统一规定。(二)主要条款说明本标准是综合性的设计标准,第1-4章为程序性规定,第5-8章为可行性研究和初步设计阶段的综合性设计规定,第9-17章为初步设计阶段和施工图设计阶段的专业性设计规定,第18章为通用性的设计规定。(1)本标准第3章“术语和定义”,规范了天然气分布式能源项目所涉及的有关名词等。(2)本标准第5章“热冷电负荷”,对蒸汽负荷、空调热冷负荷、电负荷的估算做了规定,可作为主机设备及调峰设备选型的依据。(3)本标准第6章“站址选择”,规定应在可研报告中重点说明供能站的四个对外接口关系:与站外热(冷)用户的接口,与电力系统接口,与外部天然气管网接口,与外部水源系统的接口。(4)本标准第7章“主机设备选型”,并规定在项目可行性研究过程中,应根据“热冷电负荷专题报告”的结论编制“系统装机方案专题报告”。
