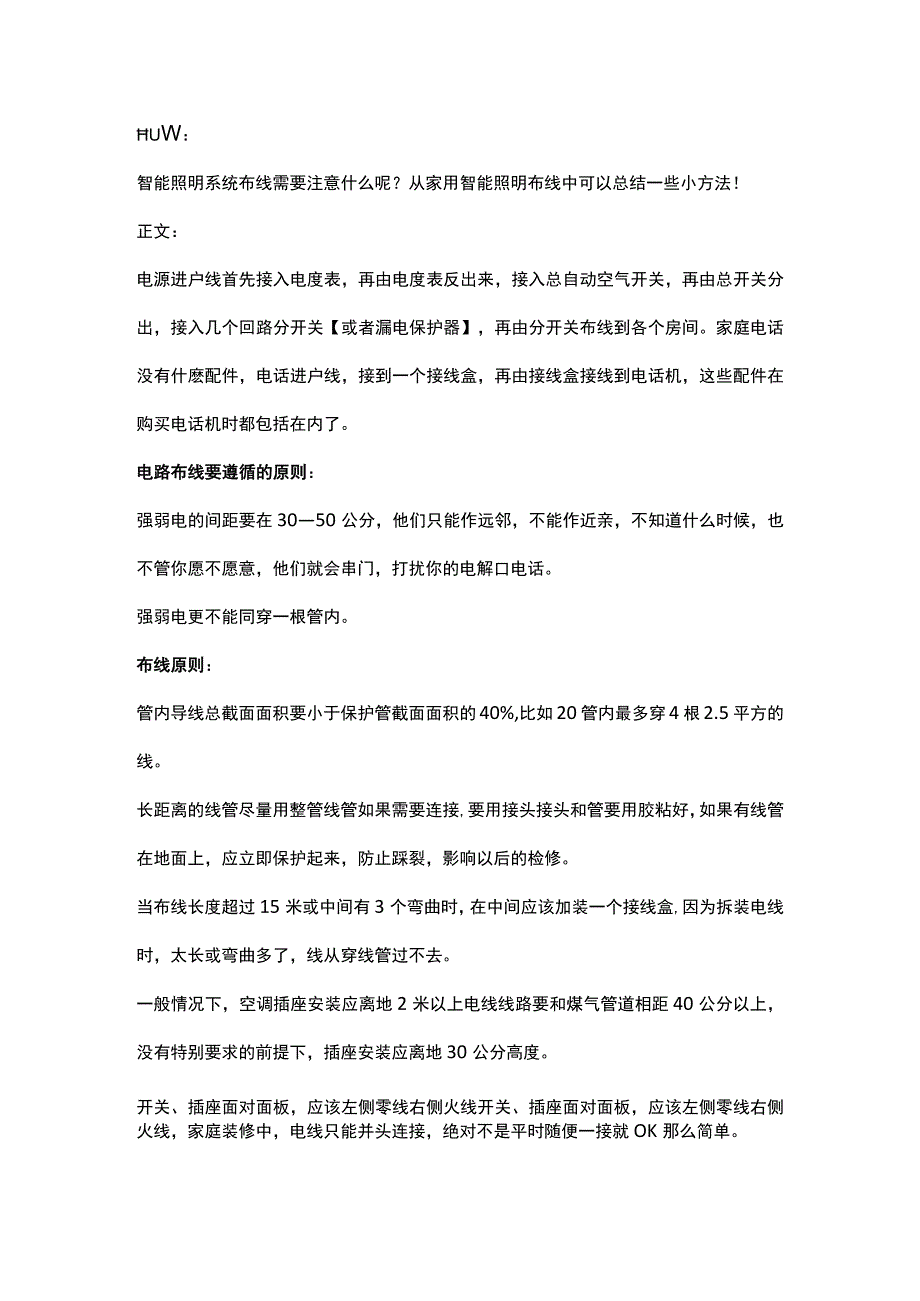

家庭智能照明系统布线方法2017-2-4.docx_第1页
第1页 / 共3页

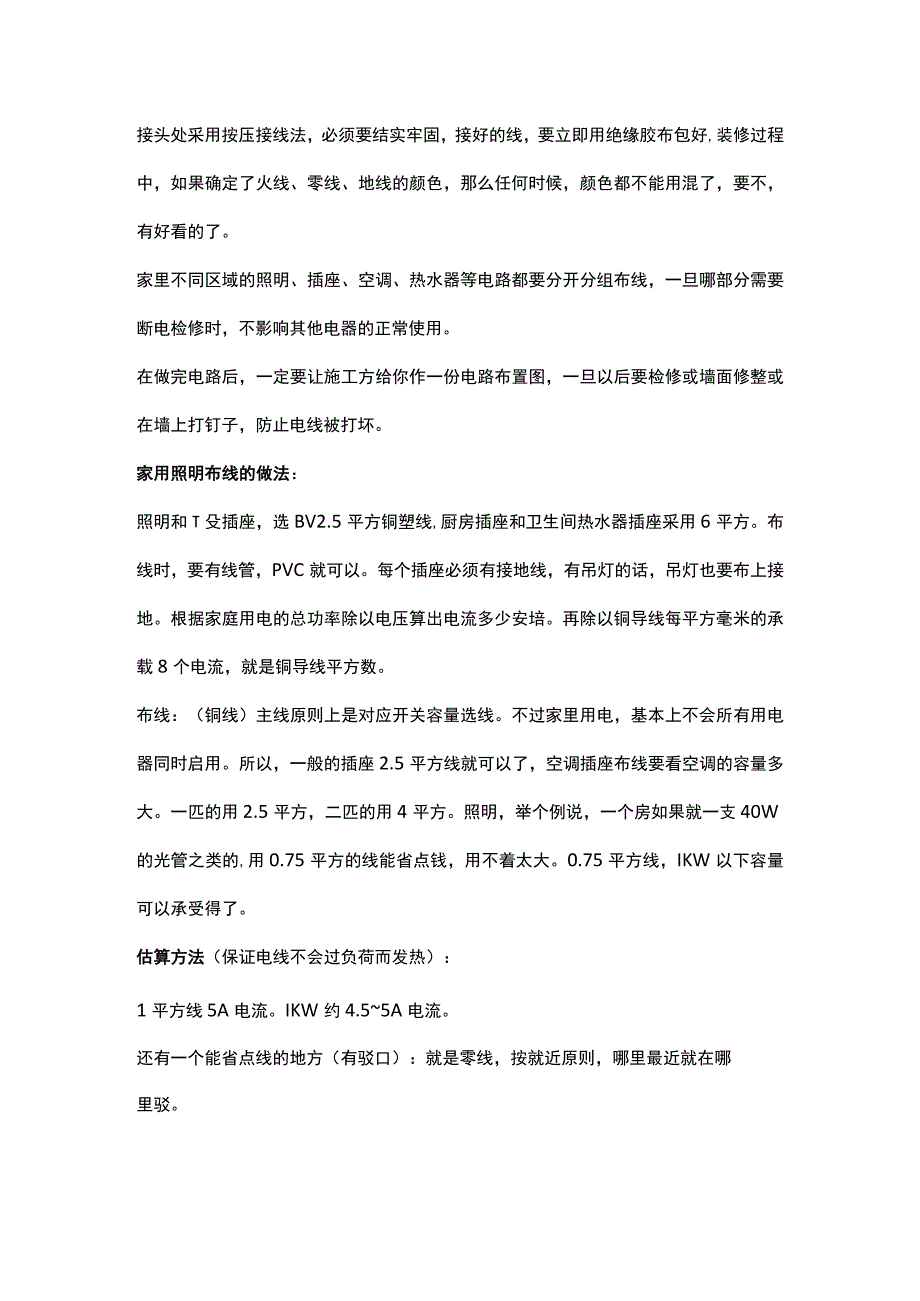

家庭智能照明系统布线方法2017-2-4.docx_第2页
第2页 / 共3页

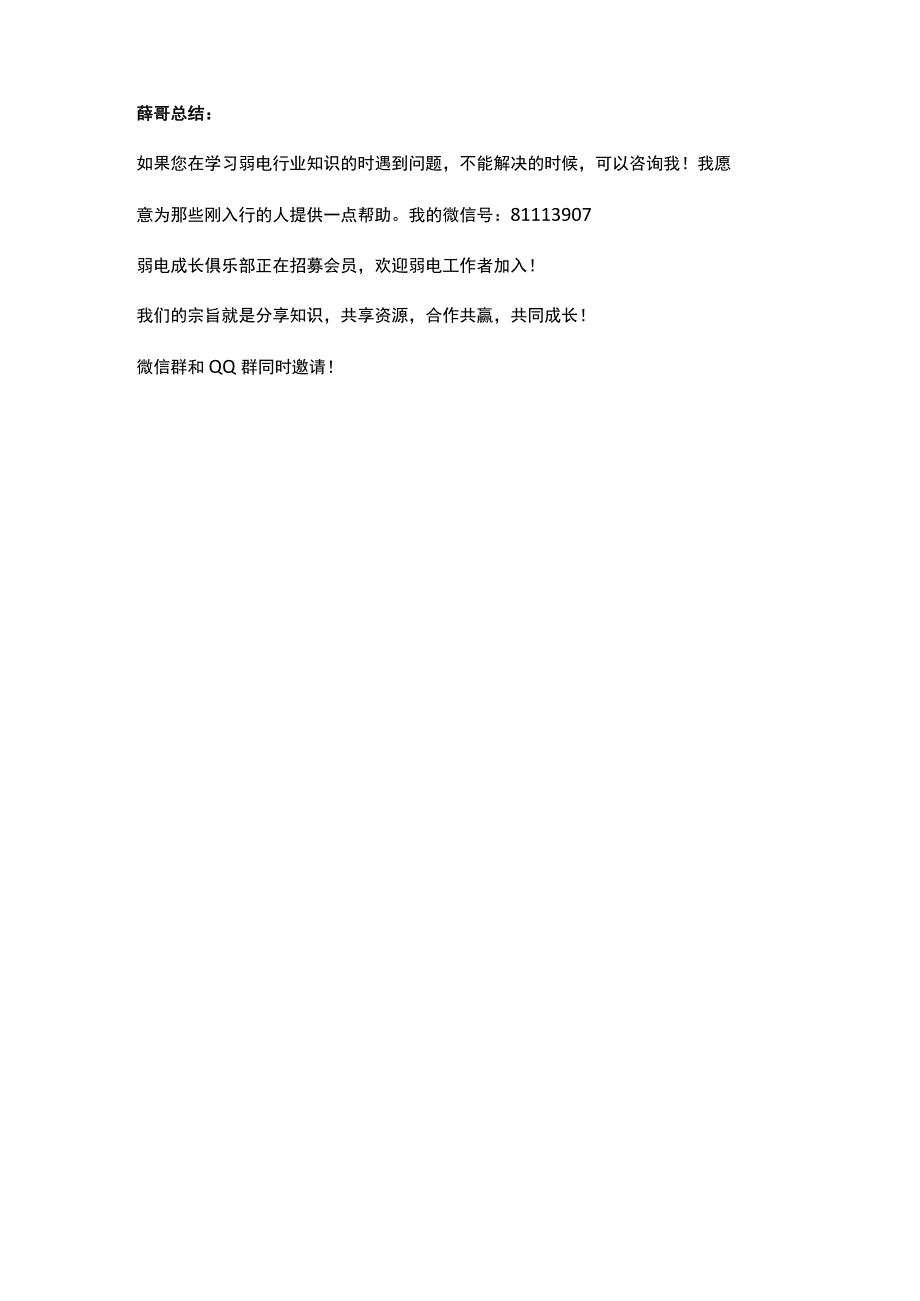

家庭智能照明系统布线方法2017-2-4.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《家庭智能照明系统布线方法2017-2-4.docx》由会员分享,可在线阅读,更多相关《家庭智能照明系统布线方法2017-2-4.docx(3页珍藏版)》请在第壹文秘上搜索。

1、uW:智能照明系统布线需要注意什么呢?从家用智能照明布线中可以总结一些小方法!正文:电源进户线首先接入电度表,再由电度表反出来,接入总自动空气开关,再由总开关分出,接入几个回路分开关【或者漏电保护器】,再由分开关布线到各个房间。家庭电话没有什麽配件,电话进户线,接到一个接线盒,再由接线盒接线到电话机,这些配件在购买电话机时都包括在内了。电路布线要遵循的原则:强弱电的间距要在3050公分,他们只能作远邻,不能作近亲,不知道什么时候,也不管你愿不愿意,他们就会串门,打扰你的电解口电话。强弱电更不能同穿一根管内。布线原则:管内导线总截面面积要小于保护管截面面积的40%,比如20管内最多穿4根2.5平

2、方的线。长距离的线管尽量用整管线管如果需要连接,要用接头接头和管要用胶粘好,如果有线管在地面上,应立即保护起来,防止踩裂,影响以后的检修。当布线长度超过15米或中间有3个弯曲时,在中间应该加装一个接线盒,因为拆装电线时,太长或弯曲多了,线从穿线管过不去。一般情况下,空调插座安装应离地2米以上电线线路要和煤气管道相距40公分以上,没有特别要求的前提下,插座安装应离地30公分高度。开关、插座面对面板,应该左侧零线右侧火线开关、插座面对面板,应该左侧零线右侧火线,家庭装修中,电线只能并头连接,绝对不是平时随便一接就OK那么简单。接头处采用按压接线法,必须要结实牢固,接好的线,要立即用绝缘胶布包好,装

3、修过程中,如果确定了火线、零线、地线的颜色,那么任何时候,颜色都不能用混了,要不,有好看的了。家里不同区域的照明、插座、空调、热水器等电路都要分开分组布线,一旦哪部分需要断电检修时,不影响其他电器的正常使用。在做完电路后,一定要让施工方给你作一份电路布置图,一旦以后要检修或墙面修整或在墙上打钉子,防止电线被打坏。家用照明布线的做法:照明和T殳插座,选BV2.5平方铜塑线,厨房插座和卫生间热水器插座采用6平方。布线时,要有线管,PVC就可以。每个插座必须有接地线,有吊灯的话,吊灯也要布上接地。根据家庭用电的总功率除以电压算出电流多少安培。再除以铜导线每平方毫米的承载8个电流,就是铜导线平方数。布

4、线:(铜线)主线原则上是对应开关容量选线。不过家里用电,基本上不会所有用电器同时启用。所以,一般的插座2.5平方线就可以了,空调插座布线要看空调的容量多大。一匹的用2.5平方,二匹的用4平方。照明,举个例说,一个房如果就一支40W的光管之类的,用0.75平方的线能省点钱,用不着太大。0.75平方线,IKW以下容量可以承受得了。估算方法(保证电线不会过负荷而发热):1平方线5A电流。IKW约4.55A电流。还有一个能省点线的地方(有驳口):就是零线,按就近原则,哪里最近就在哪里驳。薛哥总结:如果您在学习弱电行业知识的时遇到问题,不能解决的时候,可以咨询我!我愿意为那些刚入行的人提供一点帮助。我的微信号:81113907弱电成长俱乐部正在招募会员,欢迎弱电工作者加入!我们的宗旨就是分享知识,共享资源,合作共赢,共同成长!微信群和QQ群同时邀请!
