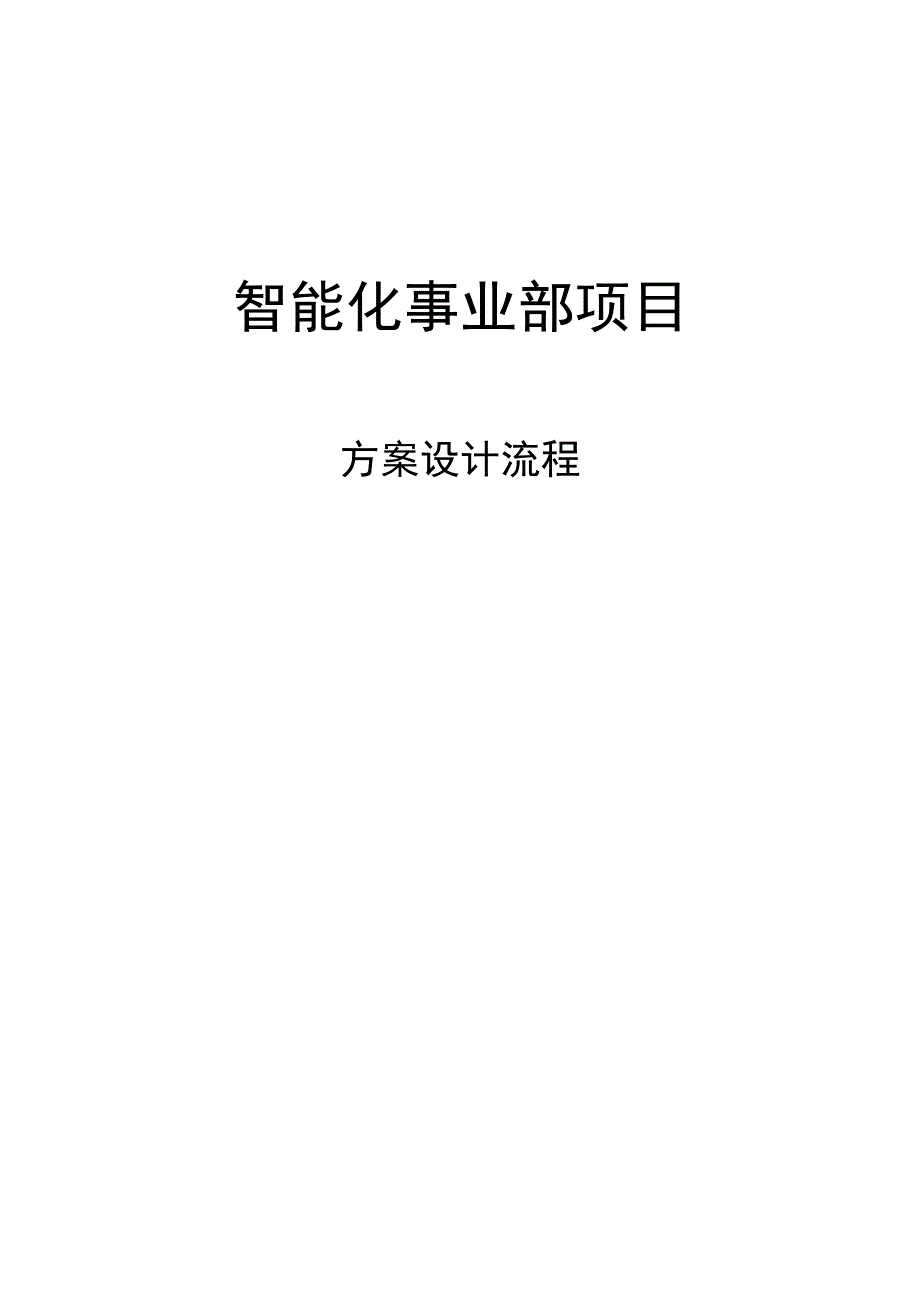

1、智能化事业部项目方案设计流程刖三:最近一直有粉丝给薛哥留言,弱电设计怎么学？怎么才能快速学会呢？今天薛哥就分享一下我开始学设计的时候是怎么学的正文：一、先学习弱电相关标准与规范弱电设计一定在符合设计规范和国标、行标的情况下设计，所以学设计，一定要学习弱电系统规范，那么都有哪些规范呢？比较常用的规范如下：弱电相关国家标准：GB50314-2015智能建筑设计标准GB50606-2010智能建筑工程施工规范GB50339-2013智能建筑工程质量验收规范GB50348-2004安全防范工程技术规范GB50394-2007入侵报警系统工程设计规范GB50395-2007视频安防监控系统工程设计规范G
2、B50396-2007出入口控制系统工程设计规范GB51151-2016城市轨道交通公共安全防范系统工程技术规范GB50198-2011民用闭路监视电视系统工程技术规范GB50311-2007A综合布线系统工程设计规范GB50312-2007A综合布线系统工程验收规范GB50174-2008电子信息系统机房设计规范GB50462-2015数据中心基础设施施工及验收规范GB/T22239-2008信息安全技术信息系统安全等级保护基本要求GB50343-2012建筑物电子信息系统防雷技术规范GB50464-2008视频显示系统工程技术规范GB/T50525-2010视频显示系统工程测量规范GB50
3、371-2006厅堂扩声系统设计规范GB50949-2013扩声系统工程施工规范GB/T4959-2011厅堂扩声特性测量方法GB50526-2010公共广播系统工程技术规范GB50635-2010会议电视会场系统工程设计规范GB50793-2012会议电视会场系统工程施工及验收规范GB50799-2012电子会议系统工程设计规范GB51043-2014电子会议系统工程施工与质量验收规范GB50524-2010红外线同声传译系统工程技术规范GB/T50622-2010用户电话交换系统工程设计规范GB/T50623-2010用户电话交换系统工程验收规范GB50200-94有线电视系统工程技术规范
4、GB50116-2013火灾自动报警系统设计规范GB50166-2007火灾自动报警系统施工及验收规范引用及常用国家标准：GB/T50001-2010房屋建筑制图统一标准GB/T50786-2012建筑电气制图标准GB8702-2014电磁环境控制限值GB50057-2010建筑物防雷设计规范GB50016-2014建筑设计防火规范GB50370-2005气体灭火系统设计规范GB50373-2006通信管道与通道工程设计规范GB51158-2015通信线路工程设计规范GB51171-2016通信线路工程验收规范GB50689-2011通信局（站）防雷与接地工程设计规范GB51120-2015通
5、信局（站）防雷与接地工程验收规范GB/T50356-2005剧场、电影院和多用途厅堂建筑声学设计规范GB50034-2013建筑照明设计标准GB50838-2015城市综合管廊工程技术规范GB/T50326-2006建设工程项目管理规范GB/T50502-2009建筑施工组织设计规范GB50194-2014建设工程施工现场供用电安全规范GB50300-2013建筑工程施工质量验收统一标准GB50303-2015建筑电气工程施工质量验收规范GB50093-2013自动化仪表工程施工及质量验收规范GB/T51103-2015电磁屏蔽室工程施工及质量验收规范GB50374-2006通信管道工程施工及
6、验收规范GB50263-2007气体灭火系统施工及验收规范GB50411-2007建筑节能工程施工质量验收规范GB/T50378-2014绿色建筑评价标准GB/T22123-2008数字电视接收设备图像和声音主观评价方法GB/T50375-2006建筑工程施工质量评价标准GB50500-2013建设工程工程量清单计价规范常用建工行业建设标准：JGJ16-2008民用建筑电气设计规范JGJ242-2011住宅建筑电气设计规范JGJ243-2011交通建筑电气设计规范JGJ284-2012金融建筑电气设计规范JGJ310-2013教育建筑电气设计规范JGJ312-2013医疗建筑电气设计规范JGJ
7、333-2014会展建筑电气设计规范JGJ354-2014体育建筑电气设计规范JGJ/T179-2009体育建筑智能化系统工程技术规程JGJ/T292-2012建筑工程施工现场视频监控技术规范JGJ/T285-2014公共建筑能耗远程监测系统技术规程JGJ/T334-2014建筑设备监控系统工程技术规范JGJ46-2005施工现场临时用电安全技术规范JGJ146-2013建设工程施工现场环境与卫生标准JGJ80-2016建筑施工高处作业安全技术规范引用及常用通信行业标准：YD5050-2005国内卫星通信地球站工程设计规范YD5059-2005电信设备安装抗震设计规范YD5076-2014固定
8、电话交换网工程设计规范YD5077-2014固定电话交换网工程验收规范YD/T5017-2005国内卫星通信地球站设备安装工程验收规范YD/T5028-2005国内卫星通信小型地球站（VSAT）通信系统工程设计规范YD/T5120-2015无线通信室内覆盖系统工程设计规范YD/T5139-2005有线接入网设备安装工程设计规范YDJ31-1983通信电源设备安装工程施工及验收技术规范引用及常用广播电影电视行业标准：GY5078-2008有线电视分配网络工程安全技术规范GY/T106-1999有线广播电视系统技术规范GY/T5041-2012广播电视卫星地球站工程设计规范GY/T149-2000
9、卫星数字电视接收站测量方法-系统测量GY/T151-2000卫星数字电视接收站测量方法-室外单元测量GY/T180-2001HFC网络上行传输物理通道技术规范GY/T221-2006有线数字电视系统技术要求和测量方法参考国标图集：09X700（上）智能建筑弱电工程设计与施工上册09X700（下）智能建筑弱电工程设计与施工下册06SX503安全防范系统设计与安装08X101-3综合布线系统工程设计与施工09DX009电子信息系统机房工程设计及安装06X701体育建筑专用弱电系统设计安装12DX603住宅小区建筑电气设计与施工D301-l-3室内管线安装D501-l-4防雷与接地安装D500D50
10、2防雷与接地上册（2016年合订本）D503D505防雷与接地下册（2016年合订本）05X101-2地下通信线缆敷设04X501火灾报警及消防控制14X505-1火灾自动报警系统设计规范图示备注：这么多规范和标准我们谁也不可能都学会，我们只需要收藏，需要的时候拿出来查查就可以！做设计的重点学习弱电行业标准就可以二、弱电设计流程学习了标准之后，下面就是开始学习做弱电设计，下面就是本文的重点，弱电系统设计流程，新入门的弱电设计者可以看看。一 .需求分析阶段1.1 需求描述描述人依据现场勘查情况、客户沟通信息、招标文件等，填制XX项目需求描述表。XX项目需求描述表格式参见（附件1）,内容包括：系统
11、需求、设备要求、点位要求、品牌档次要求等。1.2 点位表依据需求描述填制XX项目点位表。XX项目点位表格式参见（附件2）,内容包括：设备名称、点位位置、数量等。1.3 图纸向客户或招标单位索要并整理项目相关的土建图纸。二 .项目讨论会阶段2.1 项目信息描述召集该项目设计团队成员召开项目讨论会。描述人结合XX项目需求单、XX项目点位表对项目信息进行语言描述，以期团队成员对项目有整体的认识和了解。2.2 设计分工基于团队成员对该项目的了解进行设计分工，并填制和发布XX项目设计任务分工计划表。XX项目设计任务分工计划表格式参见（附件3）,内容包括：设计负责人的任命、团队成员任务分工，任务计划表等。
12、2.3 项目方案定位依据客户信息以及需求分析，确定方案设计思路、产品档次定位、品牌选择范围以及项目信息受控范围。三.方案设计阶段3.1 填制询价单进行厂家寻价各设计团队成员依据XX项目需求描述表以及招标要求，填制XX项目询价单，发给厂家寻求产品报价，并根据情况提出提供系统图、原理图、文字方案、授权、检测认证报告等要求。XX项目询价单，格式参见（附件4）注：项目信息根据情况确定是否向厂家透露。3.2 系统图针对各自系统设计要求做出XX项目XX系统图（或为原理图、网络拓扑图）。3.3 配置单依据XX项目询价单填制XX项目配置单。XX项目配置单格式参见（附件5）,内容包括：产品名称、产品型号、品牌、
13、数量、单价等信息。注：预算单价考虑税费、运费等相关因素。3.4 平面图在土建图纸基础上根据现场情况做出平面图（或者点位图）。3.5 文字方案做出XX项目XX子系统文字方案，格式参见（见附件6）o3.6 依据项目进展情况，择时召开项目讨论会四.方案汇总阶段1.1 价格汇总设计团队各成员在XX项目设计任务分工计划表规定时间前，将子系统报价单递交给设计负责人，进行调整汇总，并交由审核人审核。1.2 文字方案汇总各系统设计人在XX项目设计任务分工计划表规定时间之前将规定格式的XX项目XX子系统文字方案递交给文字方案汇总人，经由其整理汇总，确定技术文字方案，交由设计负责人和审核人审核。1.3 图纸汇总各系统设计成员在任务表规定时间内将做好的图纸交图纸汇总人整理汇总，确定图纸方案。五 .方案校对与审核阶段5.1 方案答疑设计团队成员分别对各自负责的子系统方案进行总结,并接受项目团队其他成员以及审核人的疑点询问；必要时进行后台信息的补充，完善方案。5.2 项目负责人校对设计负责人对技术方案进行审核和校对，找出问题并及时查漏补缺，同时明确问题负责人，举一反三。5.3 审核确定最后经审核人审核，确定是否投标或者提交甲方。六 .过程文档收集归档阶段设计团体成员分别提交设计过程文档，经由专人收集并整理归档。七 .项目总结会暨中标庆祝晚宴附件：项目名称制作人日期序号设备名称区域位置数量备注
