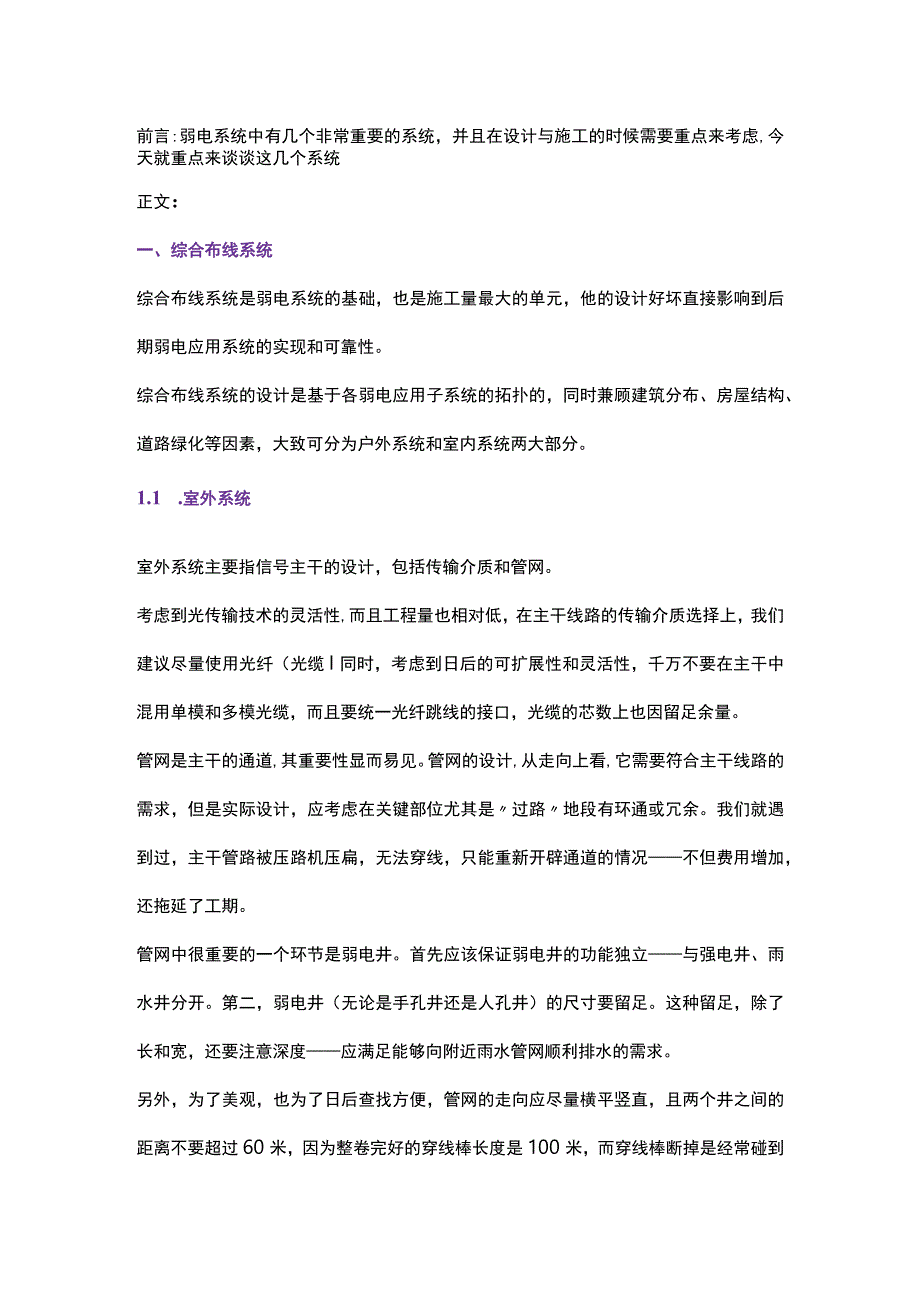

1、前言:弱电系统中有几个非常重要的系统，并且在设计与施工的时候需要重点来考虑,今天就重点来谈谈这几个系统正文：一、综合布线系统综合布线系统是弱电系统的基础，也是施工量最大的单元，他的设计好坏直接影响到后期弱电应用系统的实现和可靠性。综合布线系统的设计是基于各弱电应用子系统的拓扑的，同时兼顾建筑分布、房屋结构、道路绿化等因素，大致可分为户外系统和室内系统两大部分。1.1 .室外系统室外系统主要指信号主干的设计，包括传输介质和管网。考虑到光传输技术的灵活性,而且工程量也相对低，在主干线路的传输介质选择上，我们建议尽量使用光纤（光缆I同时，考虑到日后的可扩展性和灵活性，千万不要在主干中混用单模和多模光
2、缆，而且要统一光纤跳线的接口，光缆的芯数上也因留足余量。管网是主干的通道,其重要性显而易见。管网的设计,从走向上看,它需要符合主干线路的需求，但是实际设计，应考虑在关键部位尤其是过路地段有环通或冗余。我们就遇到过，主干管路被压路机压扁，无法穿线，只能重新开辟通道的情况不但费用增加，还拖延了工期。管网中很重要的一个环节是弱电井。首先应该保证弱电井的功能独立与强电井、雨水井分开。第二，弱电井（无论是手孔井还是人孔井）的尺寸要留足。这种留足，除了长和宽，还要注意深度应满足能够向附近雨水管网顺利排水的需求。另外，为了美观，也为了日后查找方便，管网的走向应尽量横平竖直，且两个井之间的距离不要超过60米，

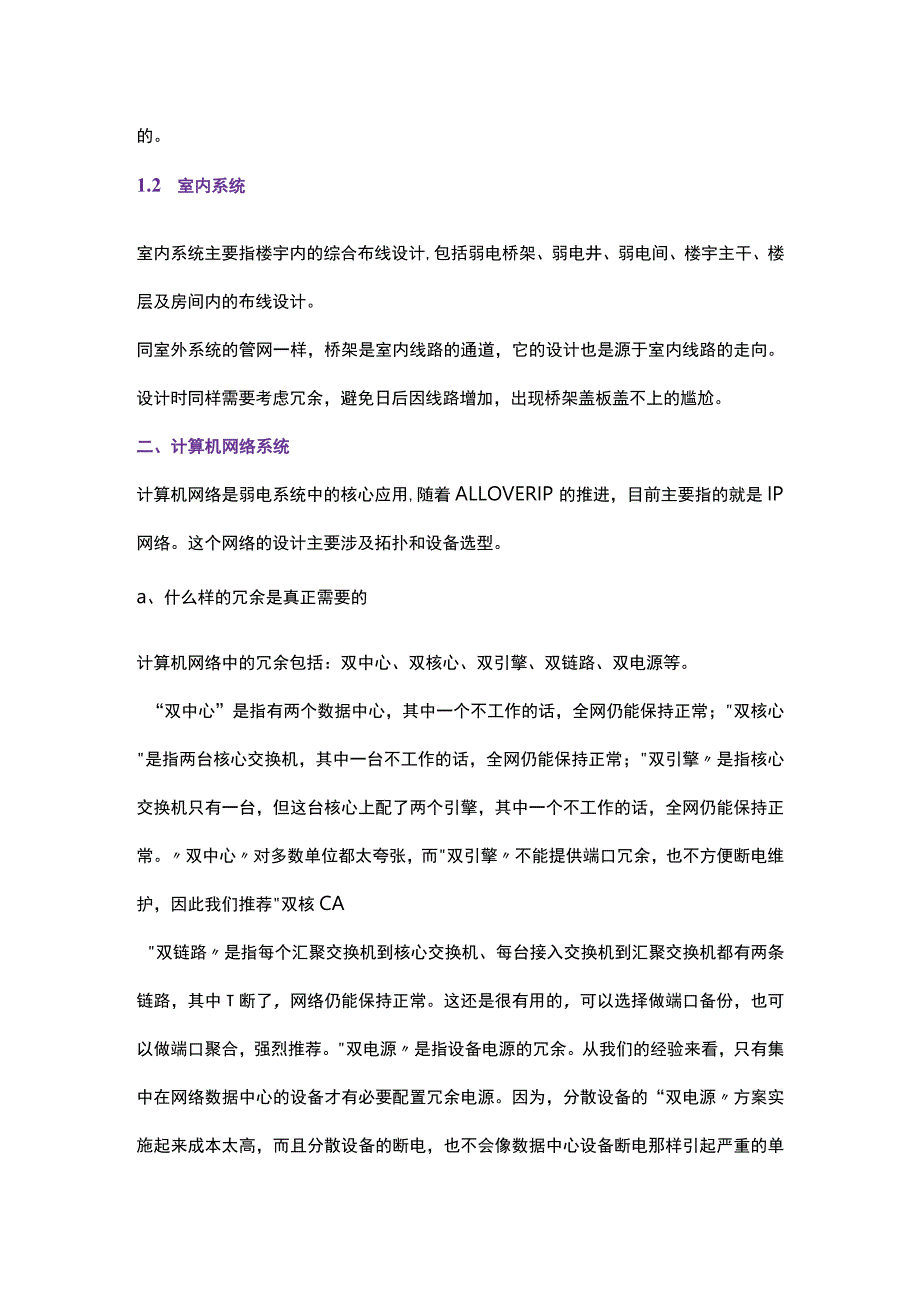

3、因为整卷完好的穿线棒长度是100米，而穿线棒断掉是经常碰到的。1.2 室内系统室内系统主要指楼宇内的综合布线设计,包括弱电桥架、弱电井、弱电间、楼宇主干、楼层及房间内的布线设计。同室外系统的管网一样，桥架是室内线路的通道，它的设计也是源于室内线路的走向。设计时同样需要考虑冗余，避免日后因线路增加，出现桥架盖板盖不上的尴尬。二、计算机网络系统计算机网络是弱电系统中的核心应用,随着ALLOVERIP的推进，目前主要指的就是IP网络。这个网络的设计主要涉及拓扑和设备选型。a、什么样的冗余是真正需要的计算机网络中的冗余包括：双中心、双核心、双引擎、双链路、双电源等。“双中心”是指有两个数据中心，其中一
4、个不工作的话，全网仍能保持正常；双核心是指两台核心交换机，其中一台不工作的话，全网仍能保持正常；双引擎是指核心交换机只有一台，但这台核心上配了两个引擎，其中一个不工作的话，全网仍能保持正常。双中心对多数单位都太夸张，而双引擎不能提供端口冗余，也不方便断电维护，因此我们推荐双核CA双链路是指每个汇聚交换机到核心交换机、每台接入交换机到汇聚交换机都有两条链路，其中T断了，网络仍能保持正常。这还是很有用的，可以选择做端口备份，也可以做端口聚合，强烈推荐。双电源是指设备电源的冗余。从我们的经验来看，只有集中在网络数据中心的设备才有必要配置冗余电源。因为，分散设备的“双电源方案实施起来成本太高，而且分散

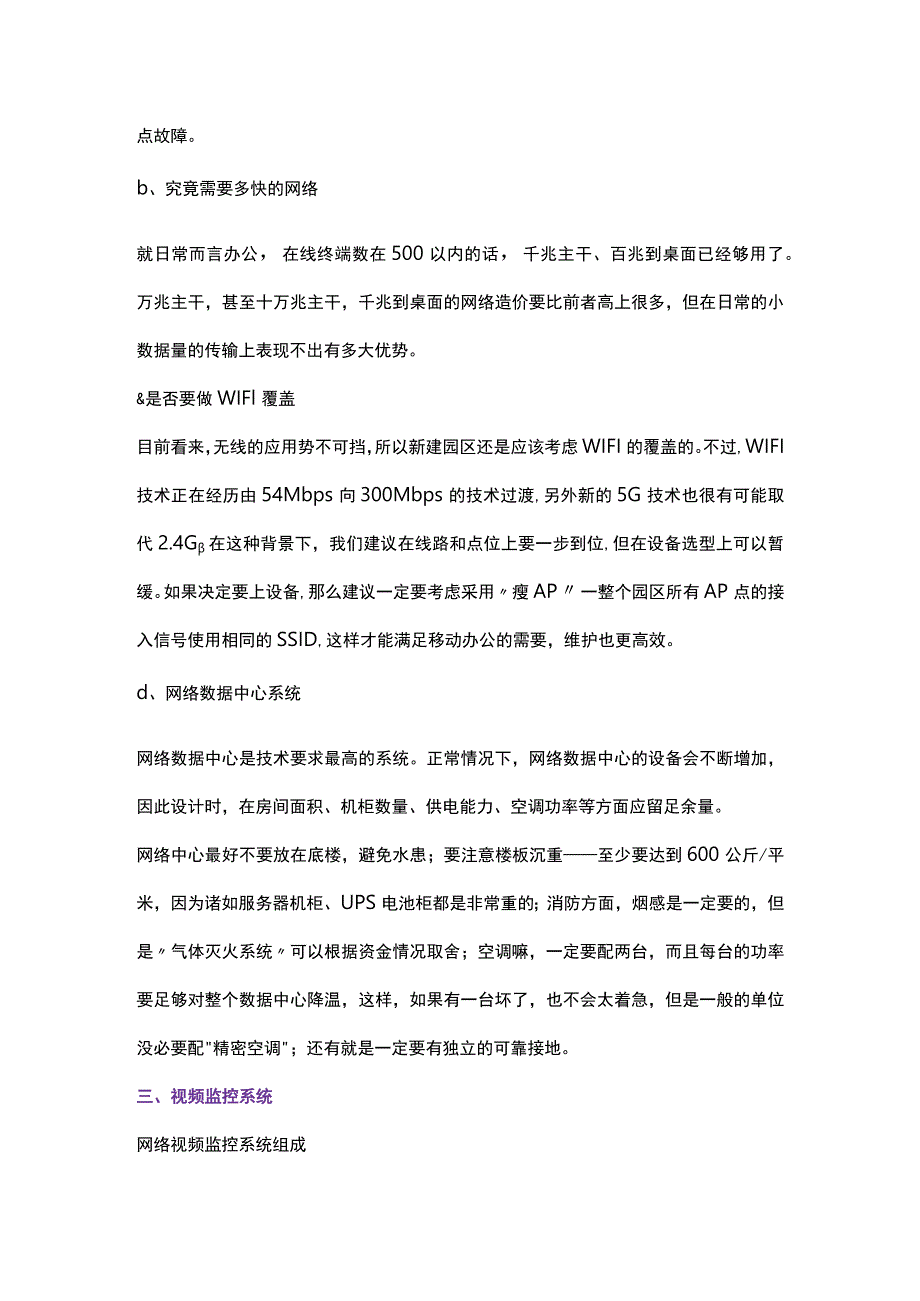

5、设备的断电，也不会像数据中心设备断电那样引起严重的单点故障。b、究竟需要多快的网络就日常而言办公，在线终端数在500以内的话，千兆主干、百兆到桌面已经够用了。万兆主干，甚至十万兆主干，千兆到桌面的网络造价要比前者高上很多，但在日常的小数据量的传输上表现不出有多大优势。&是否要做WIFl覆盖目前看来，无线的应用势不可挡，所以新建园区还是应该考虑WIFI的覆盖的。不过,WIFI技术正在经历由54Mbps向300Mbps的技术过渡,另外新的5G技术也很有可能取代2.4G在这种背景下，我们建议在线路和点位上要一步到位,但在设备选型上可以暂缓。如果决定要上设备,那么建议一定要考虑采用瘦AP一整个园区所有
6、AP点的接入信号使用相同的SSID,这样才能满足移动办公的需要，维护也更高效。d、网络数据中心系统网络数据中心是技术要求最高的系统。正常情况下，网络数据中心的设备会不断增加，因此设计时，在房间面积、机柜数量、供电能力、空调功率等方面应留足余量。网络中心最好不要放在底楼，避免水患；要注意楼板沉重至少要达到600公斤/平米，因为诸如服务器机柜、UPS电池柜都是非常重的；消防方面，烟感是一定要的，但是气体灭火系统可以根据资金情况取舍；空调嘛，一定要配两台，而且每台的功率要足够对整个数据中心降温，这样，如果有一台坏了，也不会太着急，但是一般的单位没必要配精密空调；还有就是一定要有独立的可靠接地。三、视
7、频监控系统网络视频监控系统组成(一)前端视频数据采集部分：通过网络摄像机实现对各个监控区域的图像采集;前端视频数据采集设备包括红外一体化网络摄像机、网络半球、网络智能球、高清网络摄像机、立杆、墙挂支架等设备。(二)视频数据传输部分：通过超五类双绞线、室外4芯室外多模铠装光缆、光电转换设备和网络交换机等设备组成转发视频图像数据的传输网络,并通过传输网络将图像数据从前端监控设备传送到后端监控中心进行视频显示和存储,主要设备和线材包括：网络交换机、光电转换设备、超五类双绞线、室外铠装光缆等。(三)视频监控中心部分：视频监控中心是将前端采集的视频图像信息通过软件解码，转化为图像信号传送到监视器上，形成直观图像信息并且显示出来，同时对视频信息按照存储策略进行存储。通过网络监控中心管理平台对整个系统进行统一操作、配置、管理，其中主要设备网络监控中心管理平台、存储服务器、拼接屏等设备。(四)监控终端部份：监控终端主要功能是监看实时视频画面、查询回放录像、抓拍图像、手动录像，主要包括监控客户端、多路视频解码器。
