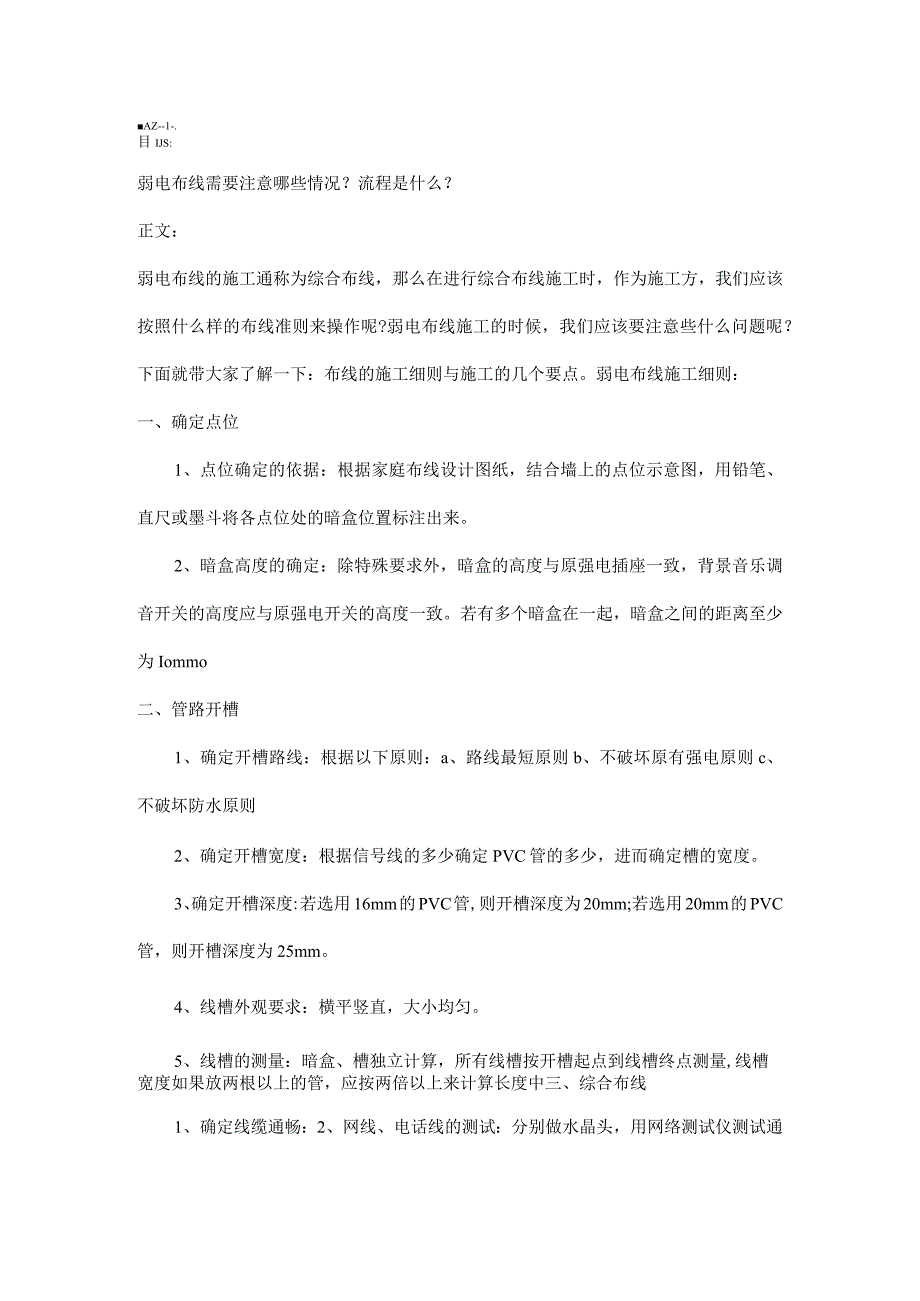

1、AZ-1-.目IJS:弱电布线需要注意哪些情况?流程是什么?正文:弱电布线的施工通称为综合布线,那么在进行综合布线施工时,作为施工方,我们应该按照什么样的布线准则来操作呢?弱电布线施工的时候,我们应该要注意些什么问题呢?下面就带大家了解一下:布线的施工细则与施工的几个要点。弱电布线施工细则:一、确定点位1、点位确定的依据:根据家庭布线设计图纸,结合墙上的点位示意图,用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。2、暗盒高度的确定:除特殊要求外,暗盒的高度与原强电插座一致,背景音乐调音开关的高度应与原强电开关的高度一致。若有多个暗盒在一起,暗盒之间的距离至少为Iommo二、管路开槽1、确定开槽

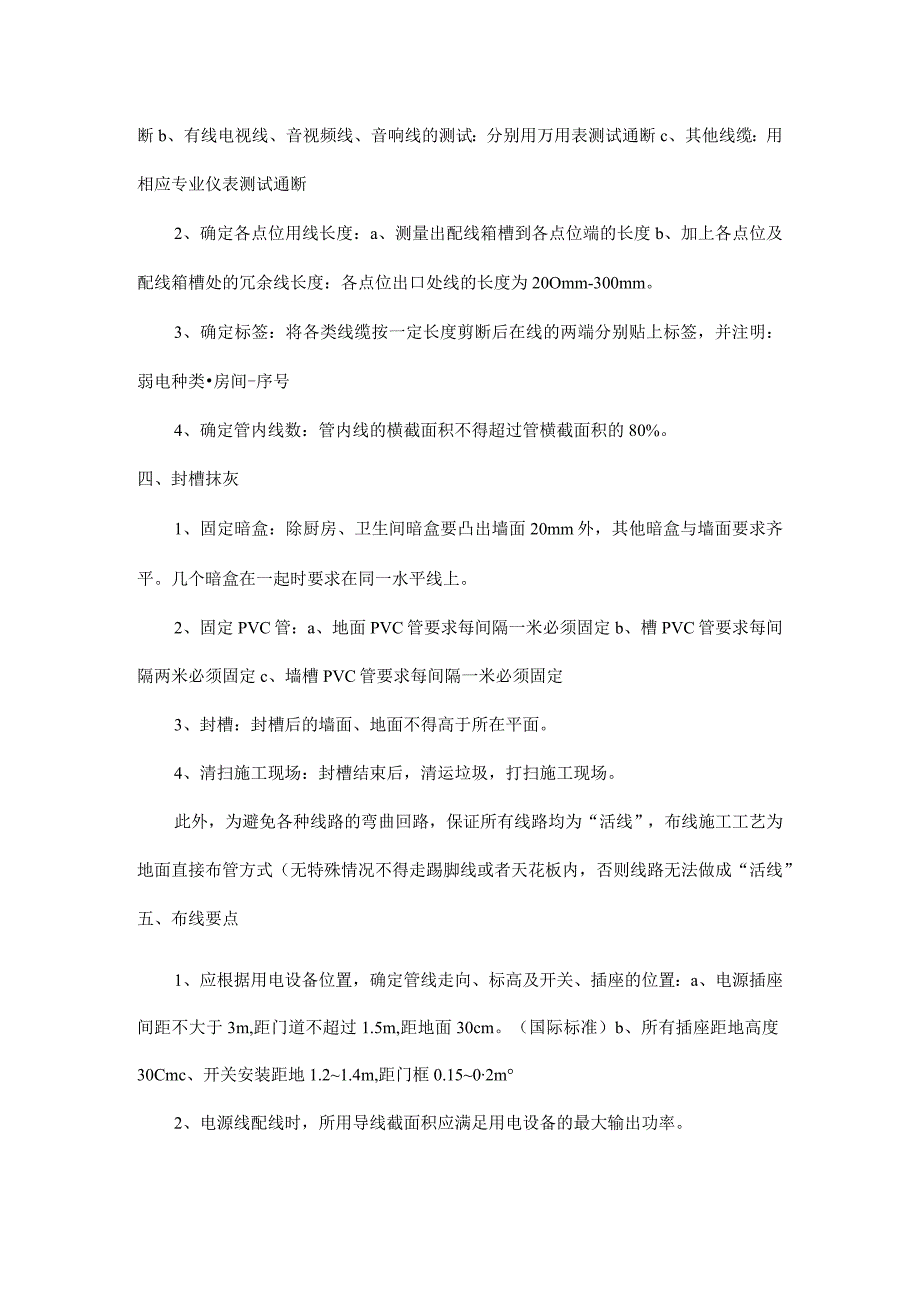

2、路线:根据以下原则:a、路线最短原则b、不破坏原有强电原则c、不破坏防水原则2、确定开槽宽度:根据信号线的多少确定PVC管的多少,进而确定槽的宽度。3、确定开槽深度:若选用16mm的PVC管,则开槽深度为20mm;若选用20mm的PVC管,则开槽深度为25mm。4、线槽外观要求:横平竖直,大小均匀。5、线槽的测量:暗盒、槽独立计算,所有线槽按开槽起点到线槽终点测量,线槽宽度如果放两根以上的管,应按两倍以上来计算长度中三、综合布线1、确定线缆通畅:2、网线、电话线的测试:分别做水晶头,用网络测试仪测试通断b、有线电视线、音视频线、音响线的测试:分别用万用表测试通断c、其他线缆:用相应专业仪表测试

3、通断2、确定各点位用线长度:a、测量出配线箱槽到各点位端的长度b、加上各点位及配线箱槽处的冗余线长度:各点位出口处线的长度为20Omm-300mm。3、确定标签:将各类线缆按一定长度剪断后在线的两端分别贴上标签,并注明:弱电种类房间-序号4、确定管内线数:管内线的横截面积不得超过管横截面积的80%。四、封槽抹灰1、固定暗盒:除厨房、卫生间暗盒要凸出墙面20mm外,其他暗盒与墙面要求齐平。几个暗盒在一起时要求在同一水平线上。2、固定PVC管:a、地面PVC管要求每间隔一米必须固定b、槽PVC管要求每间隔两米必须固定c、墙槽PVC管要求每间隔一米必须固定3、封槽:封槽后的墙面、地面不得高于所在平面

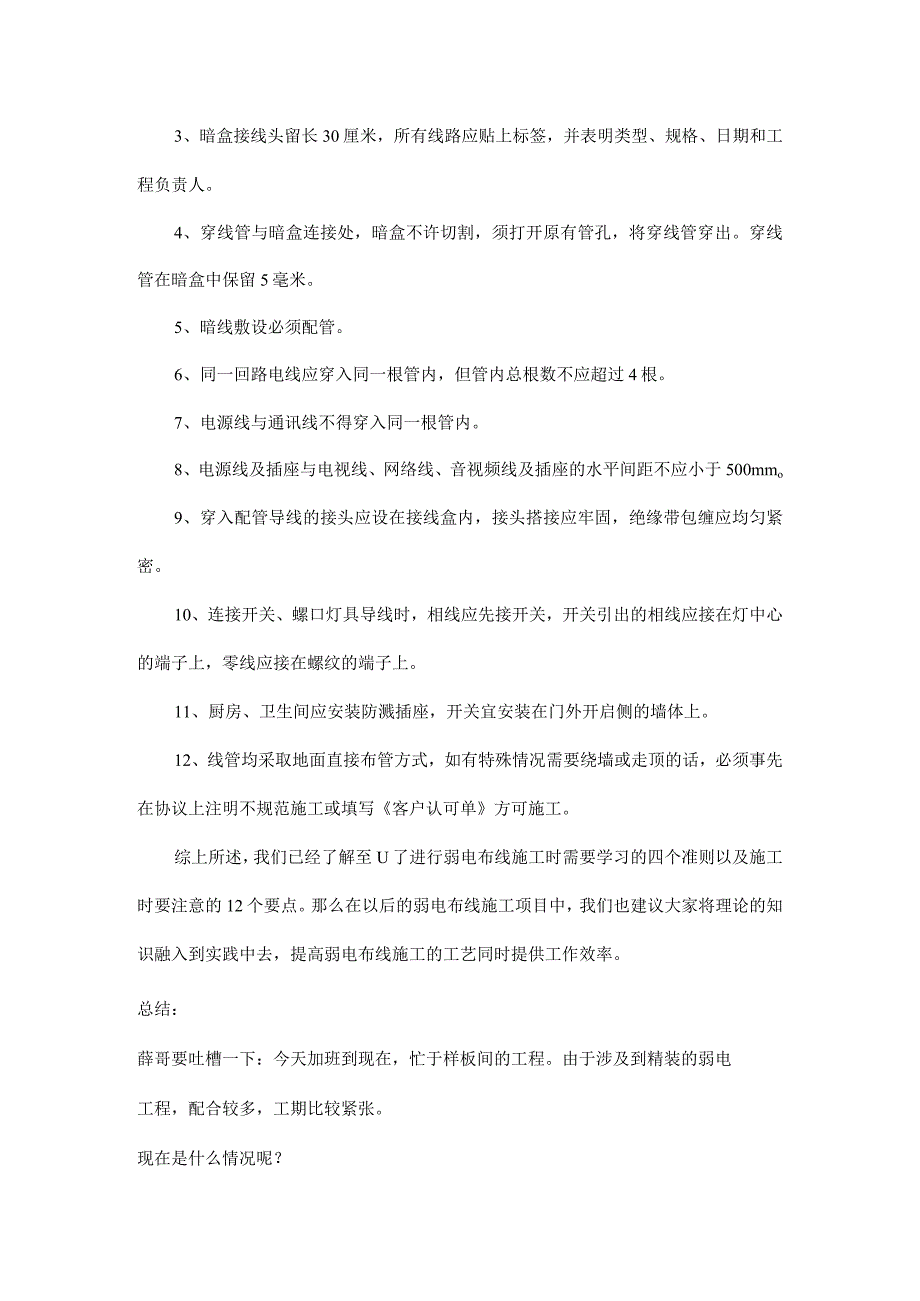

4、。4、清扫施工现场:封槽结束后,清运垃圾,打扫施工现场。此外,为避免各种线路的弯曲回路,保证所有线路均为“活线”,布线施工工艺为地面直接布管方式(无特殊情况不得走踢脚线或者天花板内,否则线路无法做成“活线”五、布线要点1、应根据用电设备位置,确定管线走向、标高及开关、插座的位置:a、电源插座间距不大于3m,距门道不超过1.5m,距地面30cm。(国际标准)b、所有插座距地高度30Cmc、开关安装距地1.21.4m,距门框0.1502m2、电源线配线时,所用导线截面积应满足用电设备的最大输出功率。3、暗盒接线头留长30厘米,所有线路应贴上标签,并表明类型、规格、日期和工程负责人。4、穿线管与暗盒

5、连接处,暗盒不许切割,须打开原有管孔,将穿线管穿出。穿线管在暗盒中保留5毫米。5、暗线敷设必须配管。6、同一回路电线应穿入同一根管内,但管内总根数不应超过4根。7、电源线与通讯线不得穿入同一根管内。8、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应小于500mmo9、穿入配管导线的接头应设在接线盒内,接头搭接应牢固,绝缘带包缠应均匀紧密。10、连接开关、螺口灯具导线时,相线应先接开关,开关引出的相线应接在灯中心的端子上,零线应接在螺纹的端子上。11、厨房、卫生间应安装防溅插座,开关宜安装在门外开启侧的墙体上。12、线管均采取地面直接布管方式,如有特殊情况需要绕墙或走顶的话,必须事先

6、在协议上注明不规范施工或填写客户认可单方可施工。综上所述,我们已经了解至U了进行弱电布线施工时需要学习的四个准则以及施工时要注意的12个要点。那么在以后的弱电布线施工项目中,我们也建议大家将理论的知识融入到实践中去,提高弱电布线施工的工艺同时提供工作效率。总结:薛哥要吐槽一下:今天加班到现在,忙于样板间的工程。由于涉及到精装的弱电工程,配合较多,工期比较紧张。现在是什么情况呢?马上要吊顶,我们的管路还没有做完,线缆未穿,楼控线缆未穿,楼控水阀,温湿度传感器等设备未到货。我们从进场到干到现在总计12天,为什么管还没有做完呢?精装都要封板了,刮腻子了。我们还在做管。为什么会出现这种情况呢?1、施工分包方人员组织不到位2、施工分包人员施工工艺比较低,人多不出活。3、管理人员安排的施工未及时完成,拖拖拉拉4、总感觉以后还可以做,不着急。那么现在就在加班赶进度。5、设计到精装部分的施工,一定要经常盯着。
