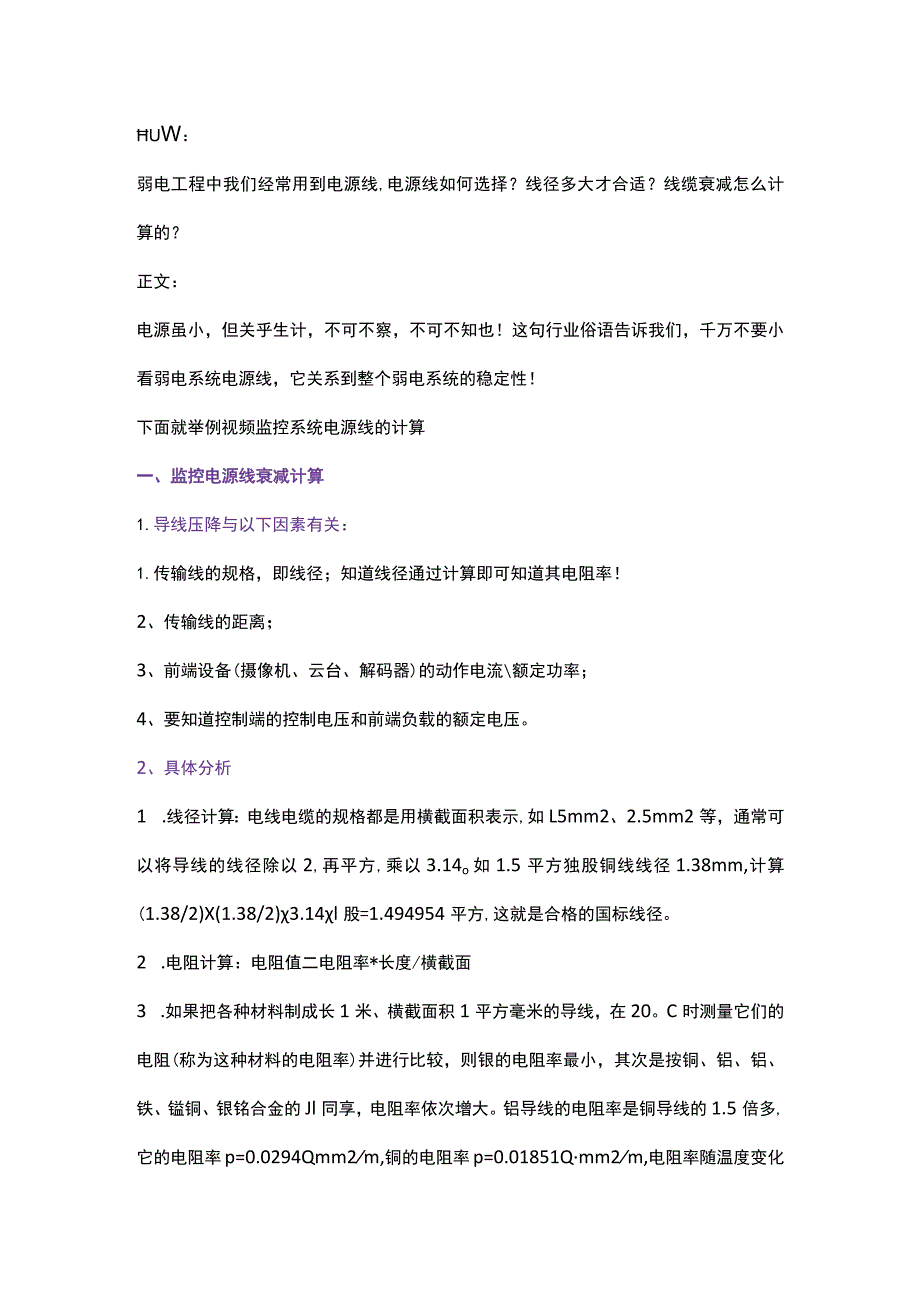

1、uW：弱电工程中我们经常用到电源线,电源线如何选择？线径多大才合适？线缆衰减怎么计算的？正文：电源虽小，但关乎生计，不可不察，不可不知也！这句行业俗语告诉我们，千万不要小看弱电系统电源线，它关系到整个弱电系统的稳定性！下面就举例视频监控系统电源线的计算一、监控电源线衰减计算1.导线压降与以下因素有关：1.传输线的规格，即线径；知道线径通过计算即可知道其电阻率！2、传输线的距离；3、前端设备(摄像机、云台、解码器)的动作电流额定功率；4、要知道控制端的控制电压和前端负载的额定电压。2、具体分析1 .线径计算：电线电缆的规格都是用横截面积表示,如L5mm2、2.5mm2等，通常可以将导线的线径除以

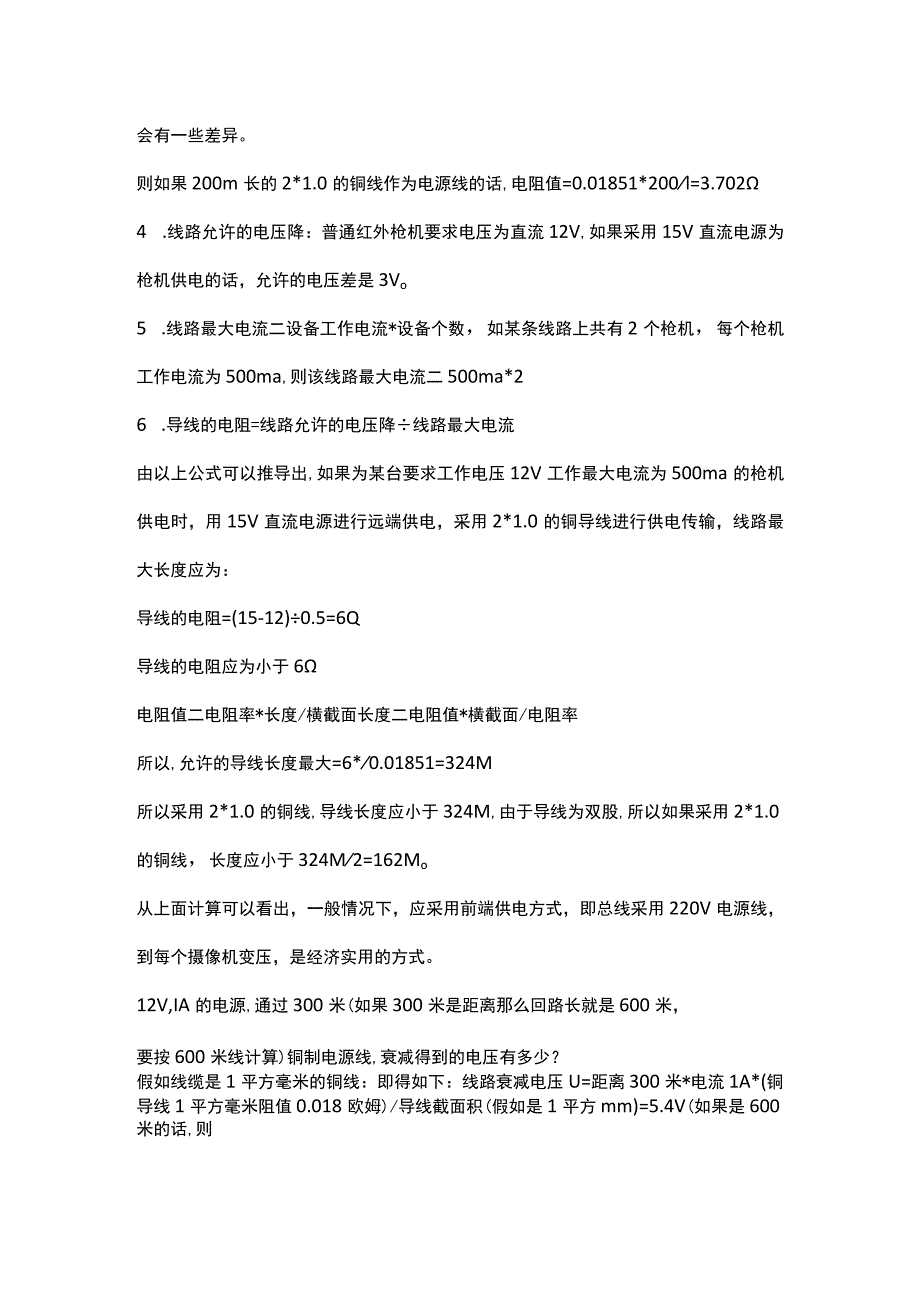

2、2,再平方,乘以3.14o如1.5平方独股铜线线径1.38mm,计算(1.38/2)X(1.38/2)3.14l股=1.494954平方,这就是合格的国标线径。2 .电阻计算：电阻值二电阻率*长度/横截面3 .如果把各种材料制成长1米、横截面积1平方毫米的导线，在20。C时测量它们的电阻(称为这种材料的电阻率)并进行比较，则银的电阻率最小，其次是按铜、铝、铝、铁、镒铜、银铭合金的Jl同享，电阻率依次增大。铝导线的电阻率是铜导线的1.5倍多,它的电阻率p=0.0294Qmm2m,铜的电阻率p=0.01851Qmm2m,电阻率随温度变化会有一些差异。则如果200m长的2*1.0的铜线作为电源线的话
3、,电阻值=0.01851*200l=3.7024 .线路允许的电压降：普通红外枪机要求电压为直流12V,如果采用15V直流电源为枪机供电的话，允许的电压差是3Vo5 .线路最大电流二设备工作电流*设备个数，如某条线路上共有2个枪机，每个枪机工作电流为500ma,则该线路最大电流二500ma*26 .导线的电阻=线路允许的电压降线路最大电流由以上公式可以推导出,如果为某台要求工作电压12V工作最大电流为500ma的枪机供电时，用15V直流电源进行远端供电，采用2*1.0的铜导线进行供电传输，线路最大长度应为：导线的电阻=(15-12)0.5=6Q导线的电阻应为小于6电阻值二电阻率*长度/横截面长
4、度二电阻值*横截面/电阻率所以,允许的导线长度最大=6*0.01851=324M所以采用2*1.0的铜线,导线长度应小于324M,由于导线为双股,所以如果采用2*1.0的铜线，长度应小于324M2=162Mo从上面计算可以看出，一般情况下，应采用前端供电方式，即总线采用220V电源线，到每个摄像机变压，是经济实用的方式。12V,IA的电源,通过300米(如果300米是距离那么回路长就是600米，要按600米线计算)铜制电源线,衰减得到的电压有多少？假如线缆是1平方毫米的铜线：即得如下：线路衰减电压U=距离300米*电流1A*(铜导线1平方毫米阻值0.018欧姆)/导线截面积(假如是1平方mm)

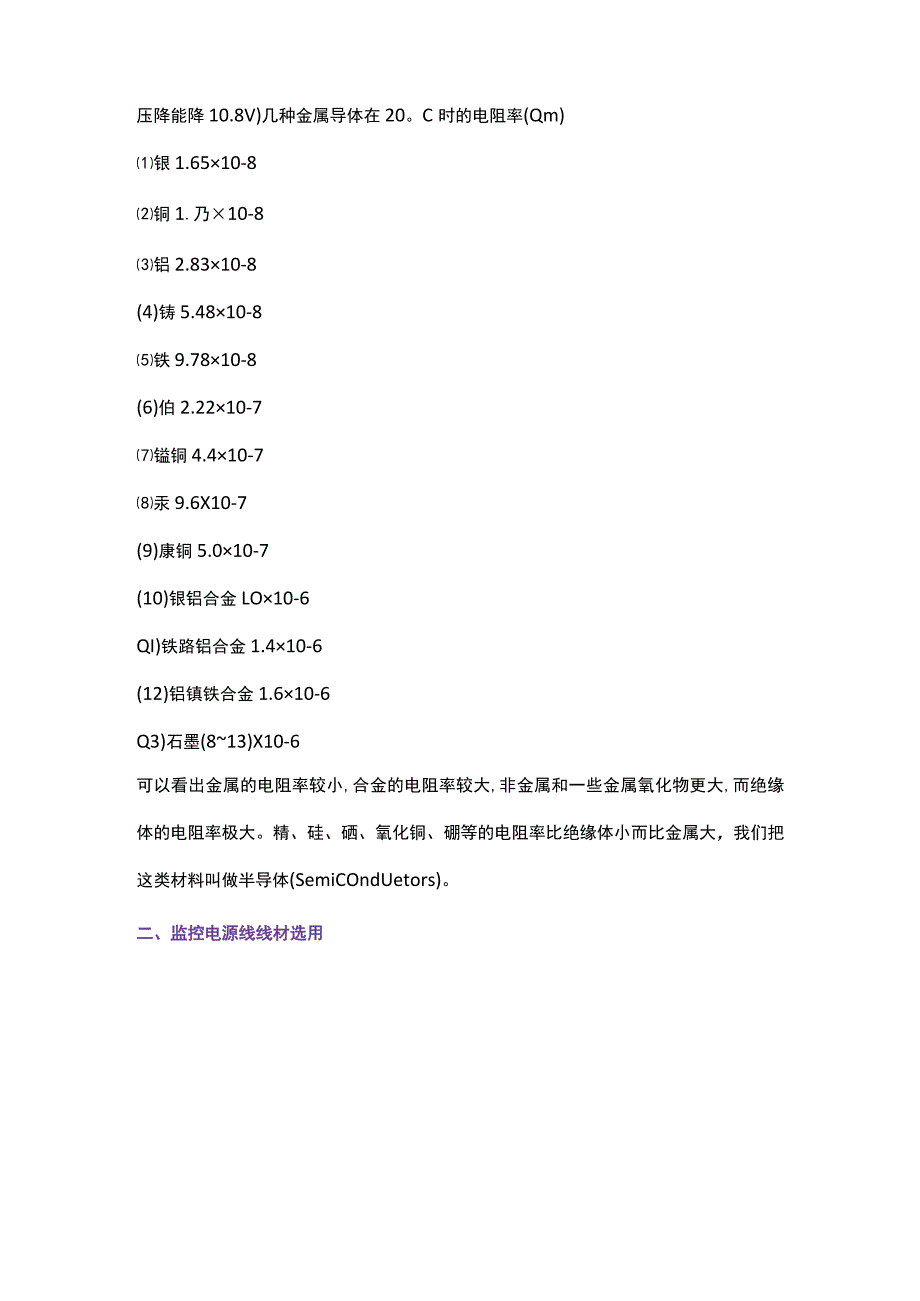

5、=5.4V(如果是600米的话,则压降能降10.8V)几种金属导体在20。C时的电阻率(Qm)银1.6510-8铜1.乃10-8铝2.8310-8(4)铸5.4810-8铁9.7810-8(6)伯2.2210-7镒铜4.410-7汞9.6X10-7(9)康铜5.010-7(10)银铝合金LO10-6QI)铁路铝合金1.410-6(12)铝镇铁合金1.610-6Q3)石墨(813)X10-6可以看出金属的电阻率较小,合金的电阻率较大,非金属和一些金属氧化物更大,而绝缘体的电阻率极大。精、硅、硒、氧化铜、硼等的电阻率比绝缘体小而比金属大，我们把这类材料叫做半导体(SemiCOndUetors)。二
6、、监控电源线线材选用A、注意事项:1.集中供电如果采用的线径过细,采用再大功率的电源也是浪费。2、注意在计算功率时，需计算线上损耗30%、及留余量30%o3、尽量不要只采用一台大功率电源,系统维修时需经常需要开、关电源,打开电源瞬间所有摄启动电流特别大,对电源的冲击力很大,严重的会烧毁电源;当电源发生故障时,整个系统陷入瘫痪。4、室外环境相对恶劣,尽量避开太阳直射和淋雨的地方,实际电源使用功率应大40%oB、使用劣质线缆的危害1、功率虚标这是最常见的现象。目前市场上不少标注2A的安防监控电源，其实际输出只有IA左右甚至更低！部分安防监控电源因为采用了劣质元器件或拆机件等不合格元器件，在使用一段
7、时间后，输出功率发生明显衰减！对摄像机的影响：摄像机的图像产生抖动、无彩色或无图像，夜视效果不佳。严重的，甚至无法启动摄像机（尤其是晚上红外灯开启的时候I这时可在摄像机加载情况，测量电源接口处的电压值、电流值便可发现电源的实际输出数值。2、保护措施不足不少劣质安防监控电源，未按正常电源设计，采用过载过温保护设计，甚至省掉保险管。不良影响：导致摄像机被烧毁，在极端情况电源本身出现冒烟现象甚至发生着火。3、滤波不干净、对图像干扰严重滤波器。这样奸商才能降低成本，赢得利润空间。对监控效果的不良影响:监控画面出现波纹干扰,在光线较差的环境下（如黑夜）波纹干扰尤为明显。4、输入线、输出线不合格（剪开输入
8、输出线，数数有几根铜丝，面子功夫都舍不得花钱，更别说里边了）电源的输入线、输出线的线径过细，甚至采用劣质材料如钢包铝。不良影响：使用一段时间后输出功率不足。线缆护套开裂，尤其在冬天。输入输出线缆发生断裂。影响监控摄像头正常工作。5、外壳采用劣质塑料电源外壳为电源重要保护，避免外力损坏电源或发生触电事故。部分不良商家生产安防监控所用的便宜劣质塑料外壳，在使用较长时间后或放在户外环境使用，会发生变色、外壳开裂现象。危害:假若电源进水,轻则损坏电源,重则烧坏监控摄像头,甚至发生触电事故，伤及人身安全。选用劣质电源，存在各种潜在的不必要风险故障。部分劣质电源在前期使用并未出现明显问题，但在使用一段时期后容易出现各种故障，给监控系统带来以上所述的伤害，给选购者带来不必要的经济损失或声誉损失。即使部分不良商家提供保修、包换服务，但其质保服务对象仅限于电源,对于劣质电源所造成的附带经济损失（如烧坏监控摄像头等），则不承担任何责任。因此，建议各位选购安防监控电源时，一定要擦亮眼睛，别被低价蒙骗，一定要看
