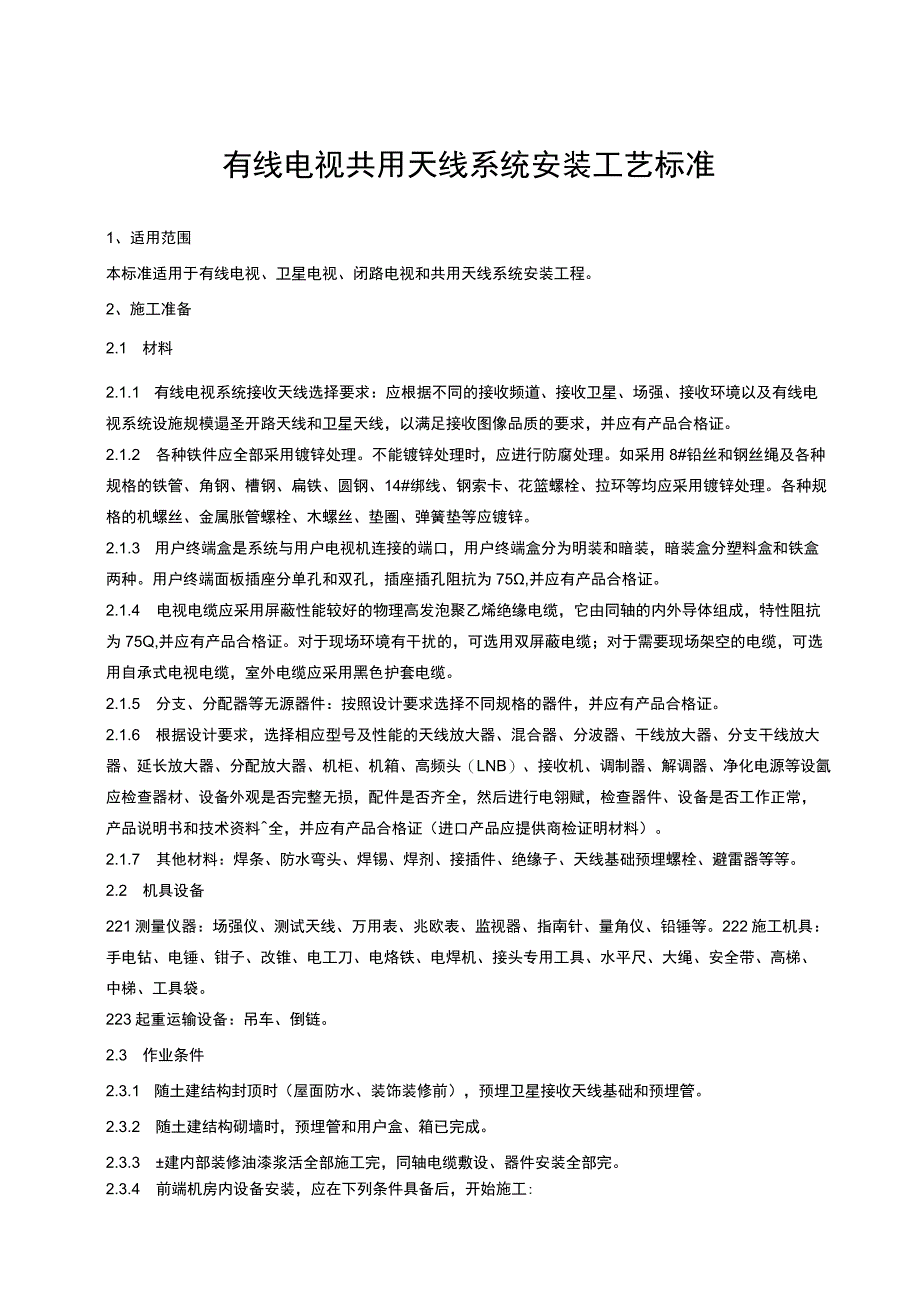

1、有线电视共用天线系统安装工艺标准1、适用范围本标准适用于有线电视、卫星电视、闭路电视和共用天线系统安装工程。2、施工准备2.1 材料2.1.1 有线电视系统接收天线选择要求：应根据不同的接收频道、接收卫星、场强、接收环境以及有线电视系统设施规模遢圣开路天线和卫星天线，以满足接收图像品质的要求，并应有产品合格证。2.1.2 各种铁件应全部采用镀锌处理。不能镀锌处理时，应进行防腐处理。如采用8#铅丝和钢丝绳及各种规格的铁管、角钢、槽钢、扁铁、圆钢、14#绑线、钢索卡、花篮螺栓、拉环等均应采用镀锌处理。各种规格的机螺丝、金属胀管螺栓、木螺丝、垫圈、弹簧垫等应镀锌。2.1.3 用户终端盒是系统与用户电
2、视机连接的端口，用户终端盒分为明装和暗装，暗装盒分塑料盒和铁盒两种。用户终端面板插座分单孔和双孔，插座插孔阻抗为75,并应有产品合格证。2.1.4 电视电缆应采用屏蔽性能较好的物理高发泡聚乙烯绝缘电缆，它由同轴的内外导体组成，特性阻抗为75Q,并应有产品合格证。对于现场环境有干扰的，可选用双屏蔽电缆；对于需要现场架空的电缆，可选用自承式电视电缆，室外电缆应采用黑色护套电缆。2.1.5 分支、分配器等无源器件：按照设计要求选择不同规格的器件，并应有产品合格证。2.1.6 根据设计要求，选择相应型号及性能的天线放大器、混合器、分波器、干线放大器、分支干线放大器、延长放大器、分配放大器、机柜、机箱、
3、高频头（LNB）、接收机、调制器、解调器、净化电源等设氤应检查器材、设备外观是否完整无损，配件是否齐全，然后进行电翎赋，检查器件、设备是否工作正常，产品说明书和技术资料全，并应有产品合格证（进口产品应提供商检证明材料）。2.1.7 其他材料：焊条、防水弯头、焊锡、焊剂、接插件、绝缘子、天线基础预埋螺栓、避雷器等等。2.2 机具设备221测量仪器：场强仪、测试天线、万用表、兆欧表、监视器、指南针、量角仪、铅锤等。222施工机具：手电钻、电锤、钳子、改锥、电工刀、电烙铁、电焊机、接头专用工具、水平尺、大绳、安全带、高梯、中梯、工具袋。223起重运输设备：吊车、倒链。2.3 作业条件2.3.1 随土

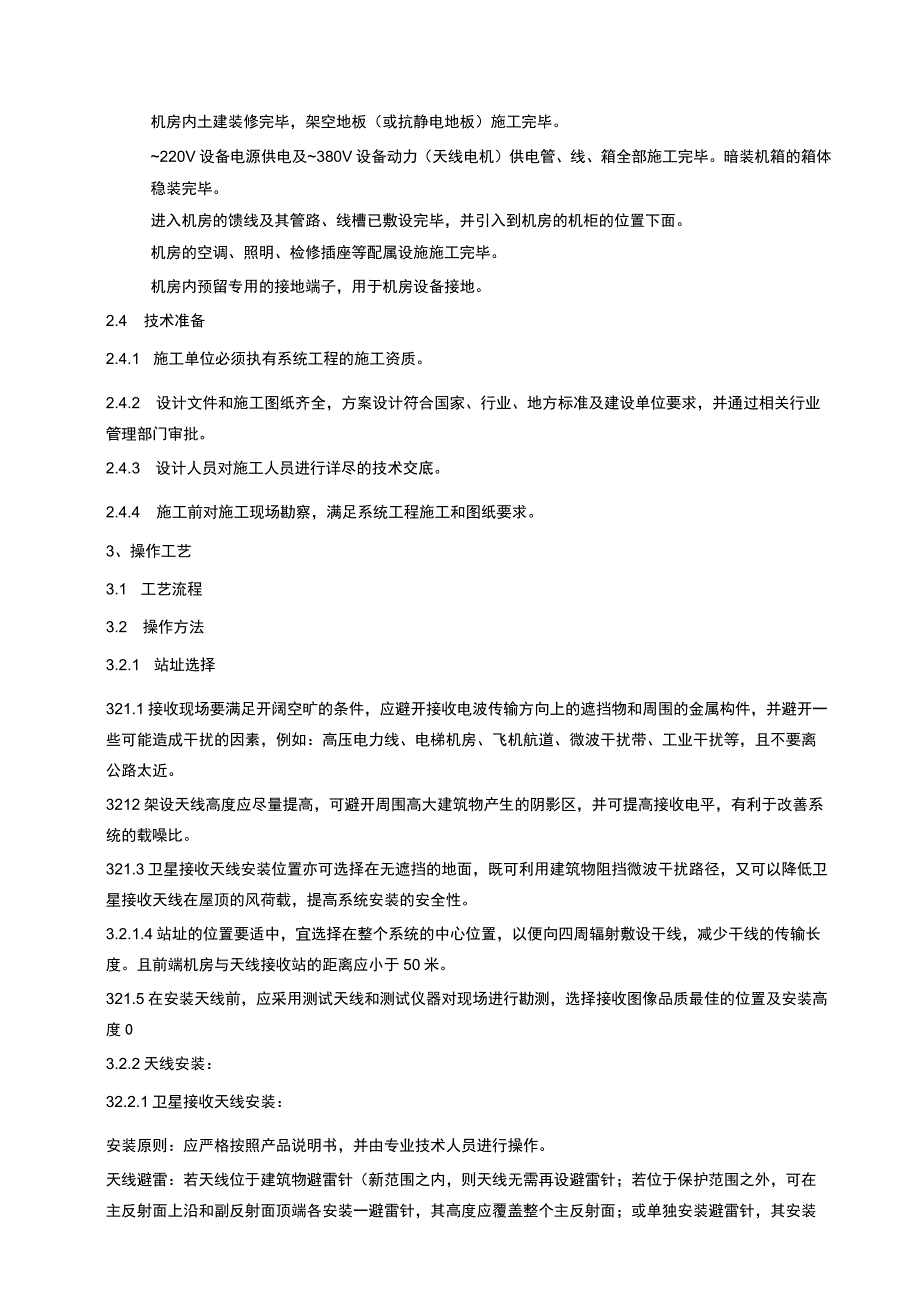

4、建结构封顶时（屋面防水、装饰装修前），预埋卫星接收天线基础和预埋管。2.3.2 随土建结构砌墙时，预埋管和用户盒、箱已完成。2.3.3 建内部装修油漆浆活全部施工完，同轴电缆敷设、器件安装全部完。2.3.4 前端机房内设备安装，应在下列条件具备后，开始施工:机房内土建装修完毕，架空地板（或抗静电地板）施工完毕。220V设备电源供电及380V设备动力（天线电机）供电管、线、箱全部施工完毕。暗装机箱的箱体稳装完毕。进入机房的馈线及其管路、线槽已敷设完毕，并引入到机房的机柜的位置下面。机房的空调、照明、检修插座等配属设施施工完毕。机房内预留专用的接地端子，用于机房设备接地。2.4 技术准备2.4.1
5、 施工单位必须执有系统工程的施工资质。2.4.2 设计文件和施工图纸齐全，方案设计符合国家、行业、地方标准及建设单位要求，并通过相关行业管理部门审批。2.4.3 设计人员对施工人员进行详尽的技术交底。2.4.4 施工前对施工现场勘察，满足系统工程施工和图纸要求。3、操作工艺3.1 工艺流程3.2 操作方法3.2.1 站址选择321.1接收现场要满足开阔空旷的条件，应避开接收电波传输方向上的遮挡物和周围的金属构件，并避开一些可能造成干扰的因素，例如：高压电力线、电梯机房、飞机航道、微波干扰带、工业干扰等，且不要离公路太近。3212架设天线高度应尽量提高，可避开周围高大建筑物产生的阴影区，并可提高
6、接收电平，有利于改善系统的载噪比。321.3卫星接收天线安装位置亦可选择在无遮挡的地面，既可利用建筑物阻挡微波干扰路径，又可以降低卫星接收天线在屋顶的风荷载，提高系统安装的安全性。3.2.1.4站址的位置要适中，宜选择在整个系统的中心位置，以便向四周辐射敷设干线，减少干线的传输长度。且前端机房与天线接收站的距离应小于50米。321.5在安装天线前，应采用测试天线和测试仪器对现场进行勘测，选择接收图像品质最佳的位置及安装高度O3.2.2天线安装：32.2.1卫星接收天线安装：安装原则：应严格按照产品说明书，并由专业技术人员进行操作。天线避雷：若天线位于建筑物避雷针（新范围之内，则天线无需再设避雷

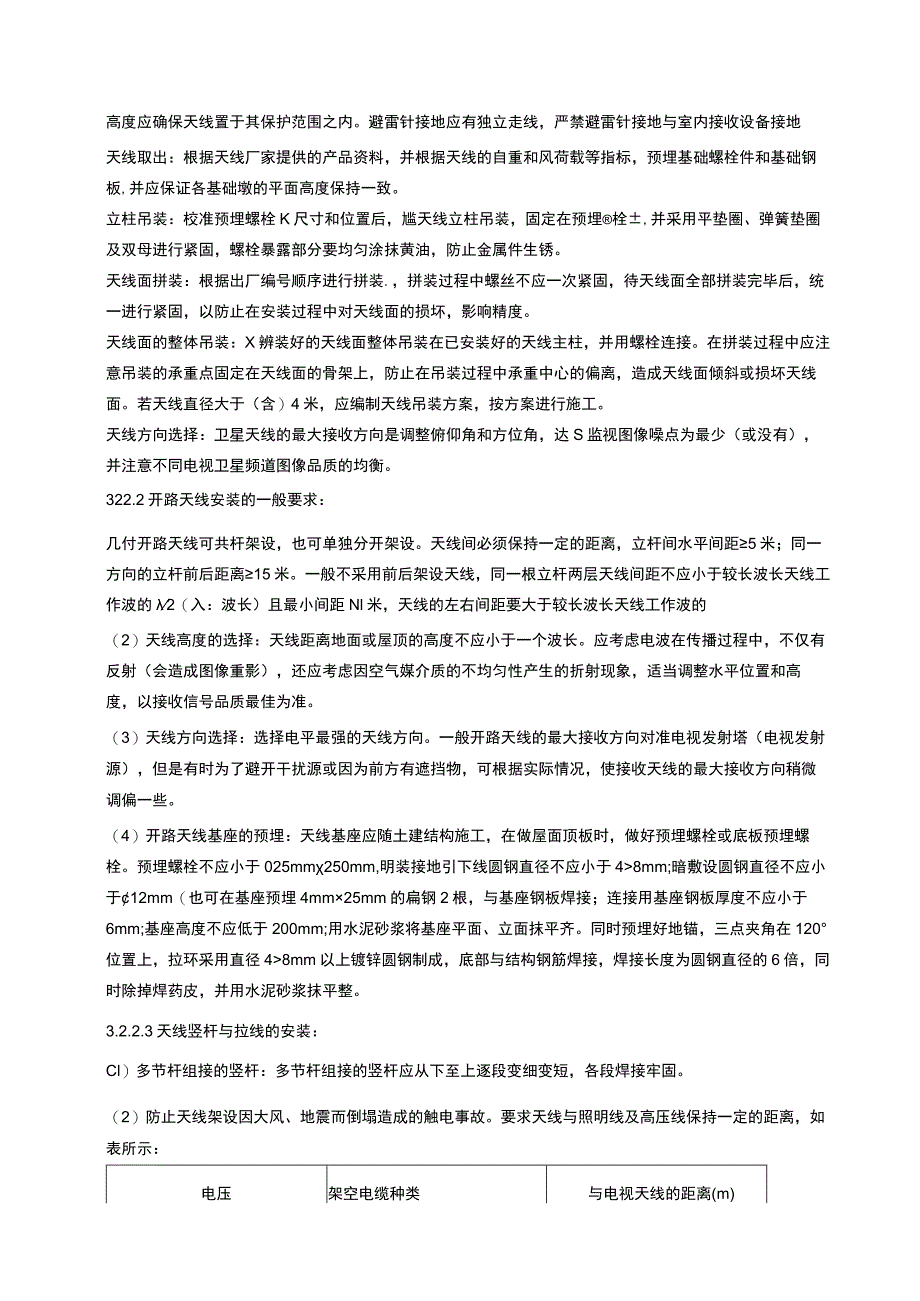

7、针；若位于保护范围之外，可在主反射面上沿和副反射面顶端各安装一避雷针，其高度应覆盖整个主反射面；或单独安装避雷针，其安装高度应确保天线置于其保护范围之内。避雷针接地应有独立走线，严禁避雷针接地与室内接收设备接地天线取出：根据天线厂家提供的产品资料，并根据天线的自重和风荷载等指标，预埋基础螺栓件和基础钢板,并应保证各基础墩的平面高度保持一致。立柱吊装：校准预埋螺栓K尺寸和位置后，尴天线立柱吊装，固定在预埋栓,并采用平垫圈、弹簧垫圈及双母进行紧固，螺栓暴露部分要均匀涂抹黄油，防止金属件生锈。天线面拼装：根据出厂编号顺序进行拼装.，拼装过程中螺丝不应一次紧固，待天线面全部拼装完毕后，统一进行紧固，以
8、防止在安装过程中对天线面的损坏，影响精度。天线面的整体吊装：X辨装好的天线面整体吊装在已安装好的天线主柱，并用螺栓连接。在拼装过程中应注意吊装的承重点固定在天线面的骨架上，防止在吊装过程中承重中心的偏离，造成天线面倾斜或损坏天线面。若天线直径大于（含）4米，应编制天线吊装方案，按方案进行施工。天线方向选择：卫星天线的最大接收方向是调整俯仰角和方位角，达S监视图像噪点为最少（或没有），并注意不同电视卫星频道图像品质的均衡。322.2开路天线安装的一般要求：几付开路天线可共杆架设，也可单独分开架设。天线间必须保持一定的距离，立杆间水平间距5米；同一方向的立杆前后距离15米。一般不采用前后架设天线，
9、同一根立杆两层天线间距不应小于较长波长天线工作波的2（入：波长）且最小间距Nl米，天线的左右间距要大于较长波长天线工作波的（2）天线高度的选择：天线距离地面或屋顶的高度不应小于一个波长。应考虑电波在传播过程中，不仅有反射（会造成图像重影），还应考虑因空气媒介质的不均匀性产生的折射现象，适当调整水平位置和高度，以接收信号品质最佳为准。（3）天线方向选择：选择电平最强的天线方向。一般开路天线的最大接收方向对准电视发射塔（电视发射源），但是有时为了避开干扰源或因为前方有遮挡物，可根据实际情况，使接收天线的最大接收方向稍微调偏一些。（4）开路天线基座的预埋：天线基座应随土建结构施工，在做屋面顶板时，做
10、好预埋螺栓或底板预埋螺栓。预埋螺栓不应小于025mm250mm,明装接地引下线圆钢直径不应小于48mm;暗敷设圆钢直径不应小于12mm（也可在基座预埋4mm25mm的扁钢2根，与基座钢板焊接；连接用基座钢板厚度不应小于6mm;基座高度不应低于200mm;用水泥砂浆将基座平面、立面抹平齐。同时预埋好地锚，三点夹角在120位置上，拉环采用直径48mm以上镀锌圆钢制成，底部与结构钢筋焊接，焊接长度为圆钢直径的6倍，同时除掉焊药皮，并用水泥砂浆抹平整。3.2.2.3天线竖杆与拉线的安装：Cl）多节杆组接的竖杆：多节杆组接的竖杆应从下至上逐段变细变短，各段焊接牢固。（2）防止天线架设因大风、地震而倒塌造
11、成的触电事故。要求天线与照明线及高压线保持一定的距离，如表所示：电压架空电缆种类与电视天线的距离(m)低压架空线裸线1低压绝缘电线和多芯电缆0.6高压绝缘电线或低压电源0.3高压架空线裸线1.2高压绝缘电线0.8高压电源0.4(3)竖杆：现场要干净整齐，与竖杆无关的构件放到不妨碍竖杆以外的地方。人员和工具应准备齐全。首先把上、中、下节杆连(焊接)接好，紧固螺丝，再把天线杆的拉线套绑扎紧，挂在杆上；各联钢索卡应卡牢固；中磔6辎耀授子；花尊粉领国适当位三,并族钿线预定地锚(渭上，把天线杆旃S起杆的位杆底随或出位置上；全5睢备京腌。现陶髀下达口令统一行动，将杆立起，起杆时用力要均匀，防止杆身忽左忽右
12、摆动。然后利用花篮螺栓校正拉线松紧程度。并用8#10#铅丝把花篮螺栓封住。拉线与竖杆的角度一般为3045;如果天线杆过高，可采用双层拉线。拉线位置应避开天线接收电磁波的方向。(4)拉线地锚必须与建筑物连接牢靠，不得将拉线固定在屋顶透气管、水管等构件上。3.2.2.4天线的安装(1)架设天线前，应对天线本身进行认真的检查和测试。天线的振子应水平放置，相邻振子间应平行，振子的固定件酬用弓建呼垫，管紧固。馈线应固定好，以免随风摆动，并在接头处留出防水弯。(2)把经检查合格的天线组装在横担上，天线各部分组件装好，用绳子通过杆顶滑轮，把组装好天线的横担吊起到预定的位置，由杆上工作人员把横担与天线卡子连接
13、牢固。各频道天线按上述做法组装在天线杆上适当的位置；原则高频道天线在上边，低频道天线在下边,层与层间的距离大于X/2。(4)通过观测监视器的接收图像和读取场强仪测量值，确定天线的最佳接收方位后，将天线固定。(5)室外的器件和设备应做防水处理。3225接地线制作：建筑物有避雷网时，可用4mm25mm的扁钢或10mm的圆钢将天线主杆、基座与建筑物避雷网连接为一体。天线必须在避雷针保护角范围之内。接地电阻值应小于1Q,具体做法详见防雷及接地安装工艺标准中的相关章节。3.2.3前端机房设备安装：3.2.3.1操作流程3232稳机柜：按机房平面布置图进行设备机柜的定位。在机柜下对应的位置，X寺抗静电地板
14、开槽，以保证地板下的电缆引入机柜。当机柜高度超过1.8米且设备安装的数量大于地蟋礴的，将机柜稳装在槽钢基础上，并用螺栓加防松垫圈固定，防止因机柜过重渤就橱Di辐的损坏。机柜摆放应竖直平稳。机柜并fiE摆放时，两台机柜间的缝隙不得大于2mm;机柜面板应在同一平面上，并与基准线平行，前后偏差不应大于2mm。3.2.3.3设备安装：在机柜上安装的设备应根据使用功能进行有机的组合排列。323.4设备布线与标识：机房内通常采用地面线槽，电缆由机柜底部引入。粒糠设应B直，无纽绞，不得绑扎；在电缆进出线槽时，应在拐弯处绑扎，并注意拐弯半径，不能将电缆折坏。(2)当采用电缆桥架时，电缆应由机柜的上方引入机柜。
15、(3)按照图纸采用电视电缆和F型专用插头连接各设备。将机房供电电源引至净化电源后，再分别供机房内设备使用。机柜背侧各电视电缆线和电源线应分别布放在机柜的两侧线槽内，按回路分束绑L安装于机柜的设备应标识设备所接收的频道；电缆的两端应留有余量，并做永久性标记。3.2.3.5设备接地：室外架空电缆引下/入线应先经过避雷器后才能引入机房设备。机房内的避雷器、机柜/箱、设备金属外壳、电缆金属护套(或屏蔽层)均应汇接在机房总接地母排上。前端机房的总接地装置接地电阻不大于1Q。323.6设备通电。324传输部分安装：3.2.4.1有源设备(例如：干线放大器、分支干线放大器、延长放大器、分配放大器)的安装(1)干线放大器、分支干线放大器、延长放大器、分配放大器的位置应严格按照施工图纸进行施工。(2)明装时：电视电缆需要通过电线杆架空，野外型放大器吊装在电线杆上，或左右1米以内的地方，且应固定在电缆吊线上，野型放大器应采用密封橡皮垫圈防水密封，并采用瞬良好的铸铝外壳，外壳的连接面宜采用网状金属高频屏蔽圈，保证良好与地接触，接插件三有良好的防水抗腐蚀性能，最外面采用橡皮套防水。不具备防水条件的放大器及其他器件要安装在防水金属箱内。(3)暗装时：根据图纸设计，电视箱体内放置一块配电板，箱体内器件均采用机螺丝固定在箱体内的配电板上；配电板上的设备
