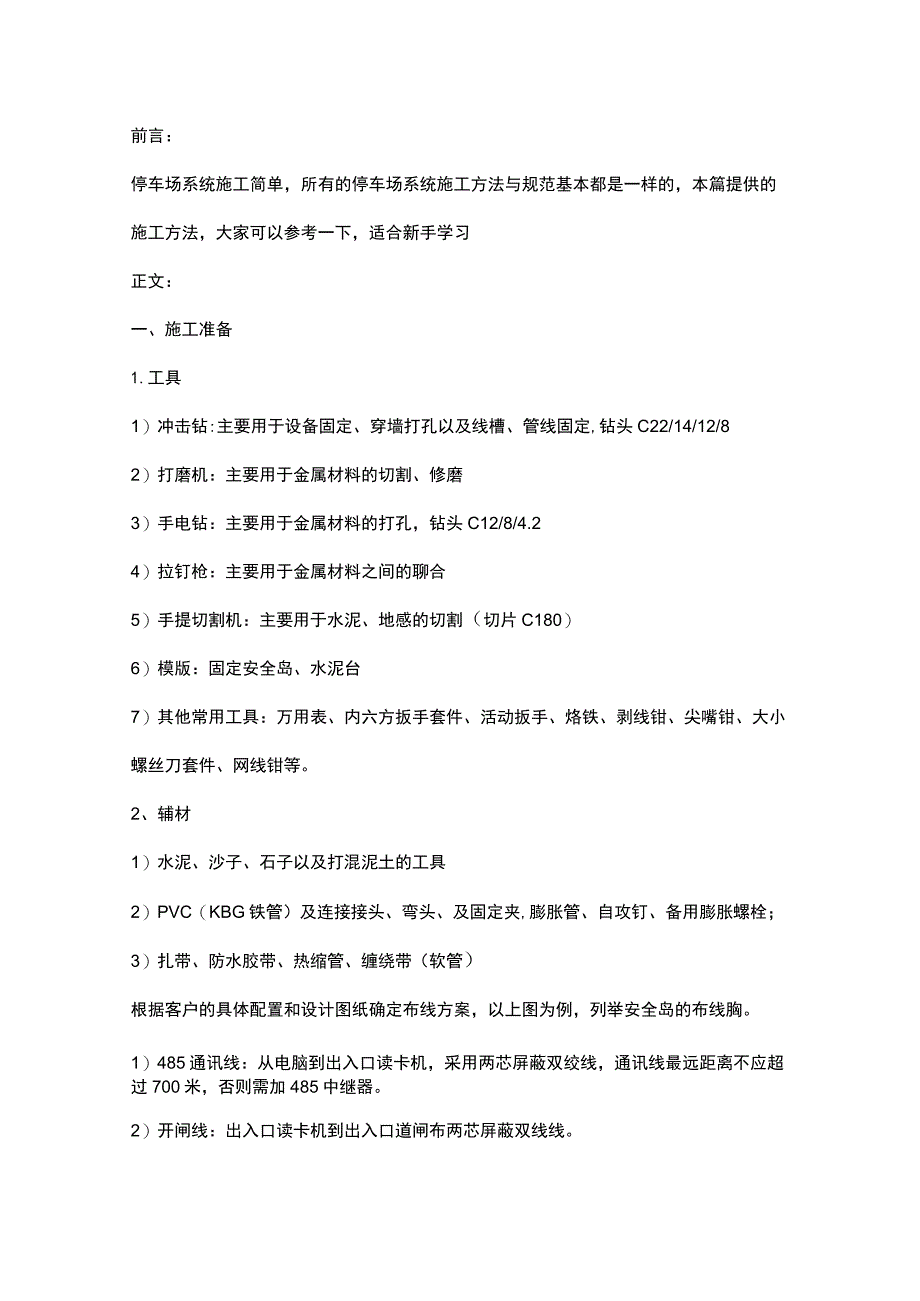

1、前言：停车场系统施工简单，所有的停车场系统施工方法与规范基本都是一样的，本篇提供的施工方法，大家可以参考一下，适合新手学习正文：一、施工准备1.工具1）冲击钻:主要用于设备固定、穿墙打孔以及线槽、管线固定,钻头C22/14/12/82）打磨机：主要用于金属材料的切割、修磨3）手电钻：主要用于金属材料的打孔，钻头C12/8/4.24）拉钉枪：主要用于金属材料之间的聊合5）手提切割机：主要用于水泥、地感的切割（切片C180）6）模版：固定安全岛、水泥台7）其他常用工具：万用表、内六方扳手套件、活动扳手、烙铁、剥线钳、尖嘴钳、大小螺丝刀套件、网线钳等。2、辅材1）水泥、沙子、石子以及打混泥土的工具2

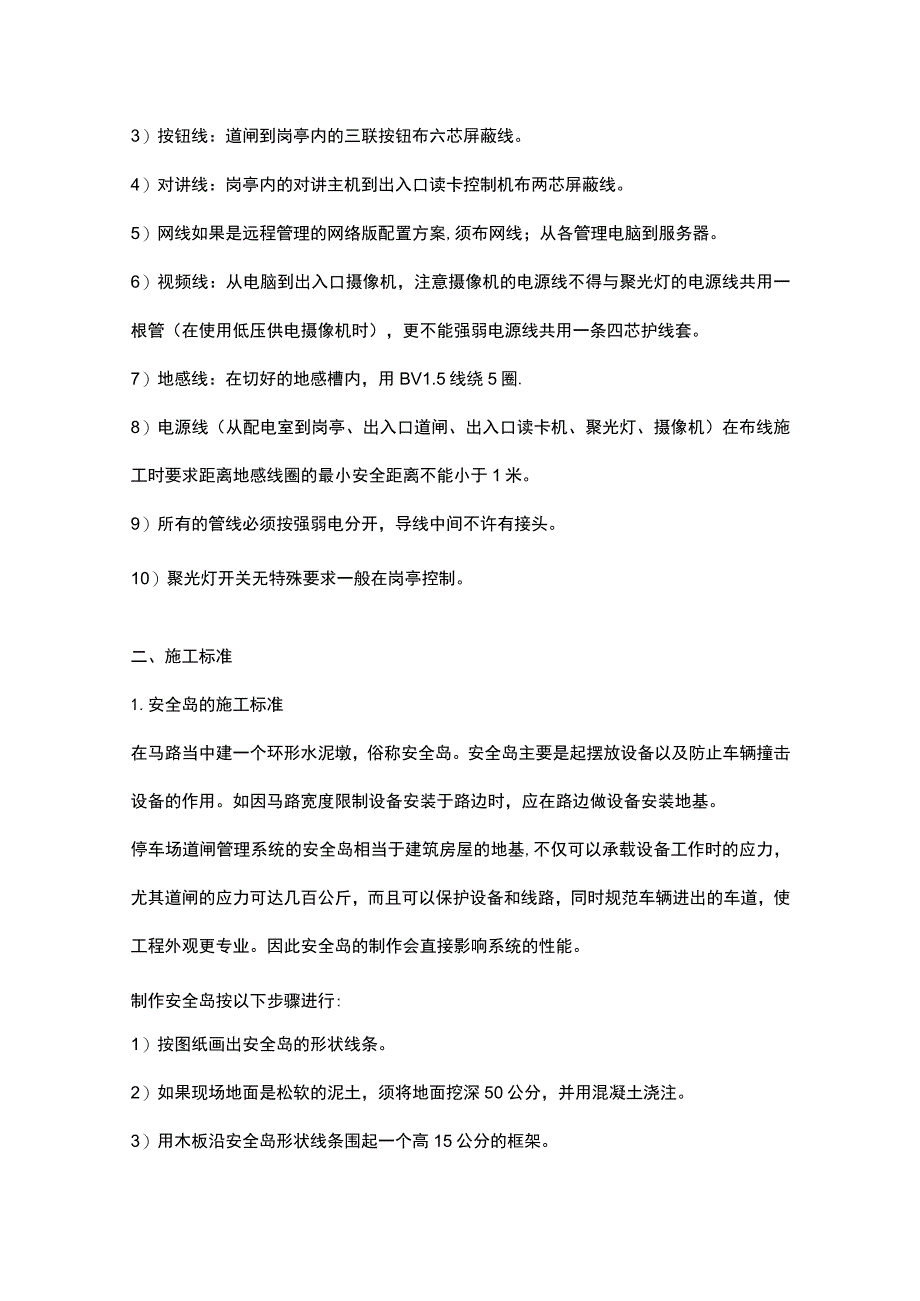

2、）PVC（KBG铁管）及连接接头、弯头、及固定夹,膨胀管、自攻钉、备用膨胀螺栓；3）扎带、防水胶带、热缩管、缠绕带（软管）根据客户的具体配置和设计图纸确定布线方案，以上图为例，列举安全岛的布线胸。1）485通讯线：从电脑到出入口读卡机，采用两芯屏蔽双绞线，通讯线最远距离不应超过700米，否则需加485中继器。2）开闸线：出入口读卡机到出入口道闸布两芯屏蔽双线线。3）按钮线：道闸到岗亭内的三联按钮布六芯屏蔽线。4）对讲线：岗亭内的对讲主机到出入口读卡控制机布两芯屏蔽线。5）网线如果是远程管理的网络版配置方案,须布网线；从各管理电脑到服务器。6）视频线：从电脑到出入口摄像机，注意摄像机的电源线不得
3、与聚光灯的电源线共用一根管（在使用低压供电摄像机时），更不能强弱电源线共用一条四芯护线套。7）地感线：在切好的地感槽内，用BV1.5线绕5圈.8）电源线（从配电室到岗亭、出入口道闸、出入口读卡机、聚光灯、摄像机）在布线施工时要求距离地感线圈的最小安全距离不能小于1米。9）所有的管线必须按强弱电分开，导线中间不许有接头。10）聚光灯开关无特殊要求一般在岗亭控制。二、施工标准1.安全岛的施工标准在马路当中建一个环形水泥墩，俗称安全岛。安全岛主要是起摆放设备以及防止车辆撞击设备的作用。如因马路宽度限制设备安装于路边时，应在路边做设备安装地基。停车场道闸管理系统的安全岛相当于建筑房屋的地基,不仅可以承

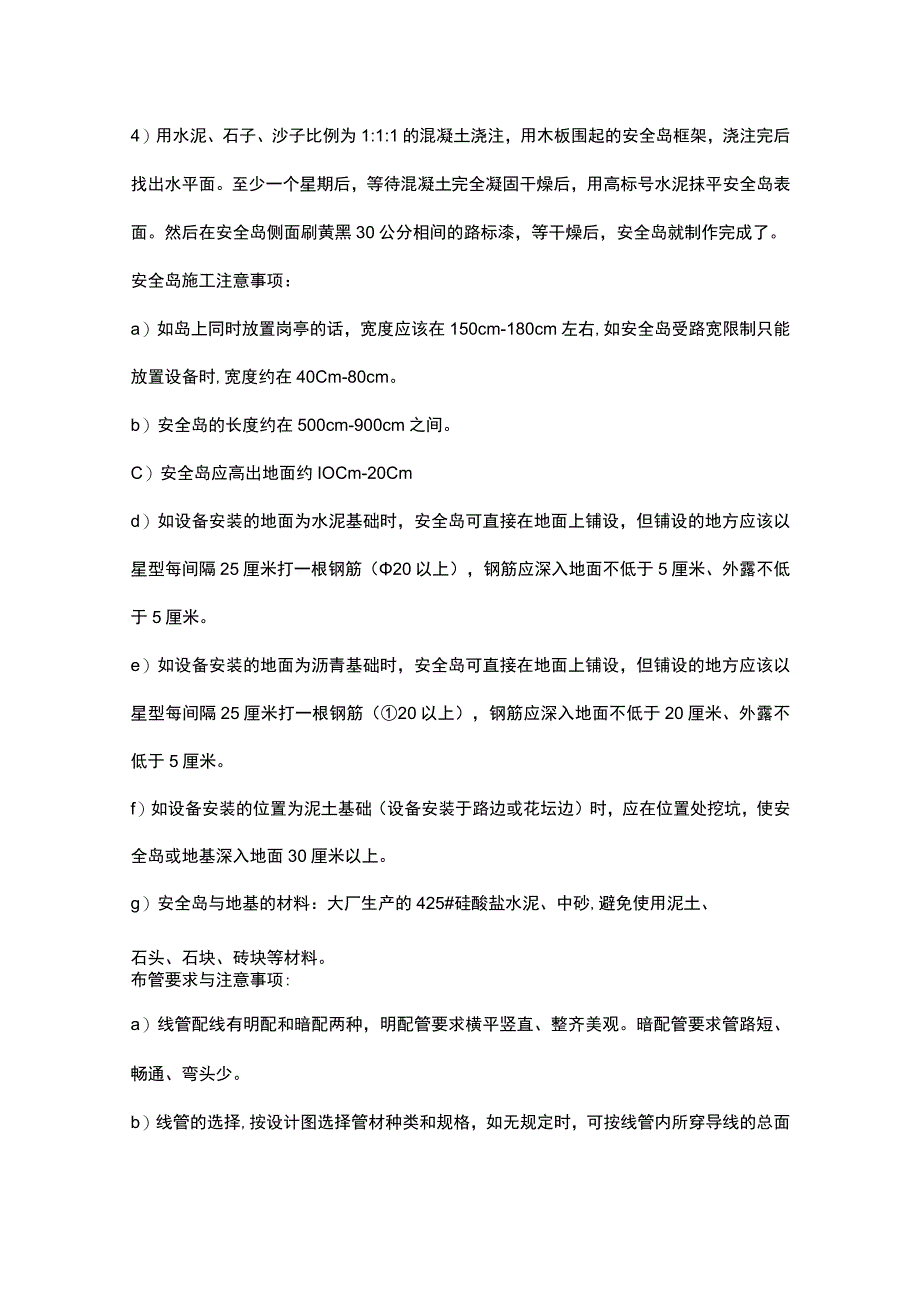

4、载设备工作时的应力，尤其道闸的应力可达几百公斤，而且可以保护设备和线路，同时规范车辆进出的车道，使工程外观更专业。因此安全岛的制作会直接影响系统的性能。制作安全岛按以下步骤进行:1）按图纸画出安全岛的形状线条。2）如果现场地面是松软的泥土，须将地面挖深50公分，并用混凝土浇注。3）用木板沿安全岛形状线条围起一个高15公分的框架。4）用水泥、石子、沙子比例为1:1:1的混凝土浇注，用木板围起的安全岛框架，浇注完后找出水平面。至少一个星期后，等待混凝土完全凝固干燥后，用高标号水泥抹平安全岛表面。然后在安全岛侧面刷黄黑30公分相间的路标漆，等干燥后，安全岛就制作完成了。安全岛施工注意事项：a）如岛上
5、同时放置岗亭的话，宽度应该在150cm-180cm左右,如安全岛受路宽限制只能放置设备时,宽度约在40Cm-80cm。b）安全岛的长度约在500cm-900cm之间。C）安全岛应高出地面约IOCm-20Cmd）如设备安装的地面为水泥基础时，安全岛可直接在地面上铺设，但铺设的地方应该以星型每间隔25厘米打一根钢筋（20以上），钢筋应深入地面不低于5厘米、外露不低于5厘米。e）如设备安装的地面为沥青基础时，安全岛可直接在地面上铺设，但铺设的地方应该以星型每间隔25厘米打一根钢筋（20以上），钢筋应深入地面不低于20厘米、外露不低于5厘米。f）如设备安装的位置为泥土基础（设备安装于路边或花坛边）时，
6、应在位置处挖坑，使安全岛或地基深入地面30厘米以上。g）安全岛与地基的材料：大厂生产的425#硅酸盐水泥、中砂,避免使用泥土、石头、石块、砖块等材料。布管要求与注意事项:a）线管配线有明配和暗配两种，明配管要求横平竖直、整齐美观。暗配管要求管路短、畅通、弯头少。b）线管的选择,按设计图选择管材种类和规格，如无规定时，可按线管内所穿导线的总面积（连外皮），不超过管子内孔截面积的70%的限度进行选配。随建筑施工同步敷设管道时，有条件的应将管道敷设在建筑体内，并要求按建筑敷设规范选用管道的材料和敷设方式,对不便敷设在建筑体内的管道,宜采用镀锌钢管、PVC管,封闭金属线槽或封闭PVC线槽。C）对有强磁
7、干扰的场所，应采用镀锌钢管或封闭金属线槽敷设并做接地处理。d）对有酸、碱腐蚀性介质与潮湿的场所，应采用PVC管敷设，但PVC管不适用于高温、易碰撞与易摩擦场所。e）为便于管子穿线和维修,在管路长度超过下列数值时,中间应加装接线盒或拉线盒，其位置应便于穿线。（1）管子长度每超过40米、无弯曲时；（2）长度每超过25米、有一弯时；（3）度每超过15米、有两个弯时；（4）长度每超过10米、有三个弯时；f）线管的固定、线管在转弯处或直线距离每超过1.5米应加固定夹子。g）电线线管的弯曲半径应符合所穿入电缆弯曲半径的规定。h）凡有沙眼、裂纹和较大变形的管子禁止使用于配线工程。i）线管的连接应加套管连接或
8、扣连接。j）竖直敷设的管子，按穿入导线截面的大小，在每隔10-20米处，增加一个固定穿线的接线盒，用绝缘线夹将导线固定在盒内，导线越粗，固定点之间的距离越短。k）在不进入盒（箱）内的垂直管口，穿入导线后，应将管口作密封处理。I）接线盒的固定应不少于三个螺钉，并加盖。m）连线盒与管子的连接应加杯梳。n）线管的分支处应加分线盒。）暗埋管道深度不应小于10厘米。暗埋管进入机箱设备应外露5-10厘米P）车辆行驶的路面下的暗埋管道应采用金属管。布线规范及注意事项：1）布线不仅要求安全可靠，而且要使线路布置合理、整齐，安装牢固。2）所使用的导线，其额定电压应大于线路的工作电压；导线的绝缘应符合线路的安装方
9、式和敷设的环境条件。导线的截面积应能满足供电和机械强度的要求。3）配线时应尽量避免导线有接头。除非必须用接头不可的，其接头必须采用压线或焊接。导线连接和分支处不应受机械力的作用。4）配线在建筑物内的要保持水平或垂直。配线应加套管保护（塑料或铁水管，按室内配线的技术要求选配），天花板走线可用金属软管，但需固定稳妥美观。5）信号线不能与大功率电力线平行，更不能穿在同一管内。如因环境所限，要平行走线,则要远离50CM以上。信号线所在管道应使用金属管,并将管道良好接地。6）交流电源应单独走线，不能与信号线和低压直流电源线穿在同一管内，交流电源线的安装应符合电气安装标准。7）管道串线前应先清刷管孔，穿放
10、电缆时宜抹黄油或滑石粉，进入管口的电缆应保持平直,并应采取防潮、防腐等处理措施。8)敷设的线路两端应留适当余量,以便于维护及管理。线路敷设完成后,应对线路进行校对与绝缘测试并加线标。线路校对无误、绝缘测试符合要求后，对线路做标示明显的永久标记。根据实际敷设情况提交线路敷设图纸(竣工图)，对中间接头以及接头的处理方法加以标注。2、地感线圈的施工标准以及注意事项地感线圈的制作方法地感线圈是停车场管理系统中的重要零件,它的工作稳定性直接影响整个系统的运行效果，因此地感线圈的制作是工程安装过程中很重要的一个工作环节。A、地感线圈的尺寸：地感线圈的尺寸随路面宽度的不同而有所不同。一般尺寸为L8*0.6M
11、的长方形,路面太宽时，地感线圈两边距离路面边缘为0.6-1.0M。地感线圈长度超过2M时,宽度一般定为0.8M-LOM。B、制作方法及步骤(1确定位置用记号笔、直尺在混凝土地面上画一个长L8M,宽0.6M的长方形,去掉直角，斜角尺寸75mm*75mm,并从靠近设备的一角画一线到控制机或道闸的安装中引馈线(2)用切割机沿笔线切割混凝土地面，切割深度为50mm,宽度为4mm0馈线槽的宽度为7MM,深度为50mmo(3)切完槽后用清水将槽中泥浆冲洗干净。(4)用吹风机将槽吹干,要保证槽的底面发白。(5)用1.5平方32股软线绕切割槽顺时针方向或逆时针方向绕4或6圈(道闸为6圈，控制机为4圈)，引出线
12、要进行双绞后放入馈线槽中，至机箱安装处预留1.5-2.0M的长度。(6)沿槽浇灌沥青，并将多余的沥青铲除，以保证路面干净。(7)用喑枪沿槽喷一遍,将槽内沥青完全和水泥、线熔为一体。技术要求(1)感应线圈切割槽深度50mm,宽度4mm;馈线切槽深度50mm,宽度7mm(2)绕线圈数为6圈(道闸)或4圈(控制机),绕线在槽内必须拉紧，引出线必须双绞，且双绞次数不得小于20编/米，T殳尽可能多；(3)绕线应用一根完整的导线，不得有中间接头；(4)浇灌的沥青必须充分熔化，以利于填充槽内每一个空隙而紧固线圈，不会因为路面上有车时会造成线圈松动而影响感应。(5)线必需耐高温，避免沥青烫破皮。(6)制作完成
13、后电感量在80-150uHo3、设备安装施工首先根据订货合同校对设备型号、数量、配置1)安装位置A.设备安装应尽量方便车主刷卡,安装在平台位置(水平找平)；有转弯要安装在转弯后打直通道；有地下车库时，入口票箱应尽量安装在坡上平台，出口安装在坡下平台，以免异常时阻塞在半坡或半坡起步；B.收费岗亭应尽量放置在出口票箱旁，方便车主刷卡后顺便将临时卡或现金通过窗口缴于值班员，避免值班员出去收费。2）安装方式（基本有四种）3）施工规范以及注意事项A.设备定位:由甲方代表、安装负责人根据现场情况而定,由甲方代表签字认可。但必须满足以下技术要求：a）读卡机与道闸距离；读卡设备距道闸距离一般为3.5米，最近不
14、小于2.5米，主要是防止读卡时车头可能触到栏杆；对于地下停车场，读卡设备应尽量摆放在比较水平的地面，否则车辆在上下坡时停车读卡会比较麻烦；对于地下停车场，道闸上方若有阻挡物则需选用折杆式道闸，阻挡物高度-1.2米即为折杆点位置；b）摄像机立柱一般装在道闸后面约50cm处，有安全岛的、为了适应白天夜间及车辆停放位置的不同，T殳安装在离地面40cm高的位置。此定位须跟据现场环境并经甲方负责人认可；C）聚光灯应安装在摄像机的立柱顶端，这样可减小夜间的灯光对驾驶员刺眼的感觉；d）读卡机、道闸安装垂直和水平倾斜度不应1。（如图标）；e）道闸、读卡机垂直于水平地面倾斜度不大于1;f）道闸杆垂直于车行方向,
15、垂直度误差不得超过1；g）道闸闸杆应垂直于地感线圈的中部,车辆离开或进入地感范围应能起到防砸车的作用；h）与地面接触紧密,间隙处用水泥抹平,用12的膨胀螺栓固定牢固,读卡机不得有松动摇摆现象,道闸开关闸机身不得摇摆；i）读卡机、道闸不得超出车道线,垂直误差不得大于3mm;j）岗亭应装在安全岛中间、两边距安全岛的边国丽相等，安全岛内岗亭根据现场环境应尽量向出口读卡机处靠近，便于临时车辆收费及图像抓拍。室外的应用12的膨胀螺栓固定对于没有临时车辆的停车场岗厅的位置视场地而定，或者根本就不设岗厅；对于有临时车辆的停车场岗厅一般安放在出口，以方便收费；岗厅内由于要安放控制主机（电脑）及其它一些设备,同时又是值班人员的工作场所，所以对岗厅面积有一定要求,最好不小于4平方米；k）控制主机（电脑）是整个停车场系统的核心控制单元,若停车场出入口附近设有岗厅，则安放在岗厅内；若没有岗厅则安放在中控室；但控制主机同出入口读卡设备的距离一般不超过200米；B.所有外设（读卡机、道闸、聚光灯、岗亭等）的安装要求在空间上应给人一种布局合理，组合紧密不乱的感觉；C.对讲主机、交换机、集线器、电控箱等室内安装要固定牢固。
