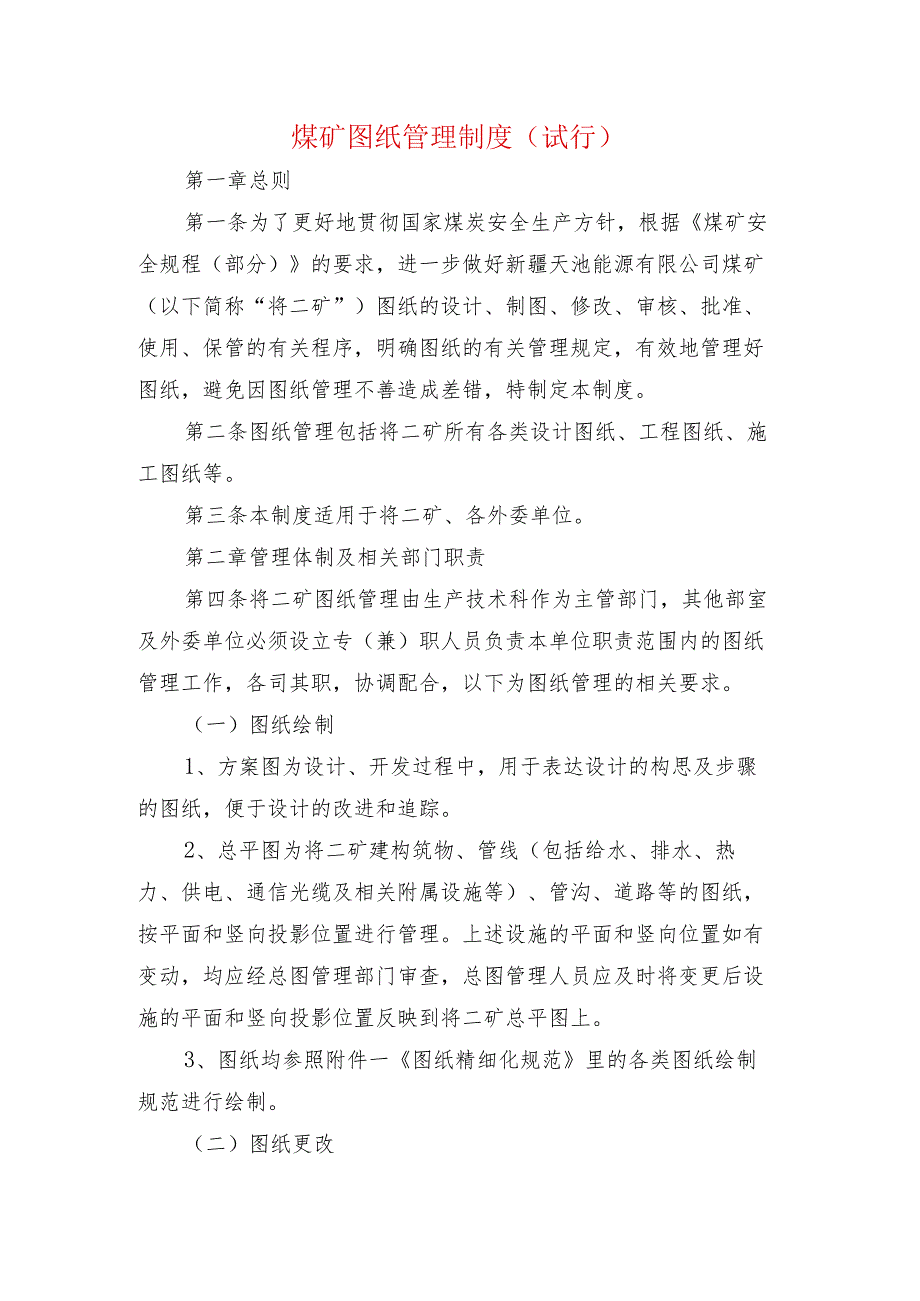

1、煤矿图纸管理制度（试行）第一章总则第一条为了更好地贯彻国家煤炭安全生产方针，根据煤矿安全规程（部分）的要求，进一步做好新疆天池能源有限公司煤矿（以下简称“将二矿”）图纸的设计、制图、修改、审核、批准、使用、保管的有关程序，明确图纸的有关管理规定，有效地管理好图纸，避免因图纸管理不善造成差错，特制定本制度。第二条图纸管理包括将二矿所有各类设计图纸、工程图纸、施工图纸等。第三条本制度适用于将二矿、各外委单位。第二章管理体制及相关部门职责第四条将二矿图纸管理由生产技术科作为主管部门，其他部室及外委单位必须设立专（兼）职人员负责本单位职责范围内的图纸管理工作，各司其职，协调配合，以下为图纸管理的相关要
2、求。（一）图纸绘制1、方案图为设计、开发过程中，用于表达设计的构思及步骤的图纸，便于设计的改进和追踪。2、总平图为将二矿建构筑物、管线（包括给水、排水、热力、供电、通信光缆及相关附属设施等）、管沟、道路等的图纸，按平面和竖向投影位置进行管理。上述设施的平面和竖向位置如有变动，均应经总图管理部门审查，总图管理人员应及时将变更后设施的平面和竖向投影位置反映到将二矿总平图上。3、图纸均参照附件一图纸精细化规范里的各类图纸绘制规范进行绘制。（二）图纸更改1.将最新版本的图纸复印，在其上进行修改，并在修改内容后写上更改号，在图纸上标明修改原因、修改人、修改日期。2、图纸修改标准参照附件一图纸精细化规范里
3、的标准进行修改。（三）图纸的保管、使用、发放、回收及注销1、保管图纸原件统一由生产技术科登记、审核，生产技术科按图纸类别进行分类，原件报送档案室存档管理。2、最新版图纸的管理图纸更改后，更改责任人应负责将旧图换出，并对旧图作出处理，若要保留的，加盖旧图印章，不必保留的，作废弃处理。矿所有职工都对矿图纸负有保密职责，不能泄露图纸内容，更不能将矿图纸复印给公司以外的人。3、使用和发放、回收及注销矿区图纸需经生产技术科确认后进行使用。图纸均应有生产技术科相关人员签字确认，否则不能用于生产施工。生产技术科负责图纸发放和回收，对于废旧图纸应实施注销。生产技术科发放给各科室的图纸应有发放人签名及发放日期，

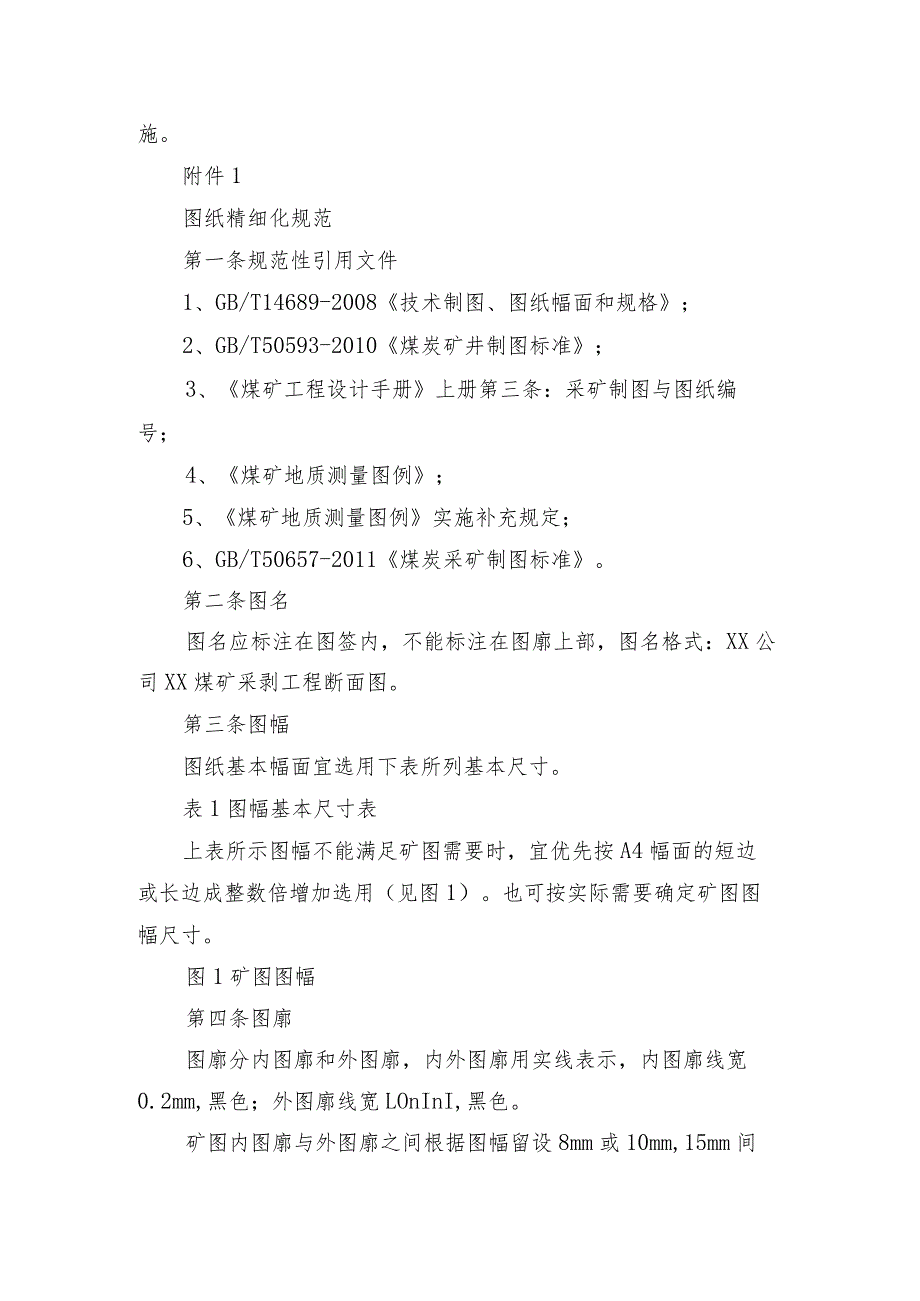

4、图纸在使用过程中不可随意更改，使用完成后需再交到生产技术科。第三章监督与责任第五条图纸管理主管部门定期组织对各类图纸进行检查。各单位必须及时将须存档的图纸管理资料报送生产技术科和经营科，同时按经营科要求办理相关文件的存档。第四章附则第六条本办法未尽事宜，执行国家和公司有关办法。第七条本办法由将二矿生产技术科负责解释，自发布之日起实施。附件1图纸精细化规范第一条规范性引用文件1、GB/T14689-2008技术制图、图纸幅面和规格；2、GB/T50593-2010煤炭矿井制图标准；3、煤矿工程设计手册上册第三条：采矿制图与图纸编号；4、煤矿地质测量图例；5、煤矿地质测量图例实施补充规定；6、GB
5、/T50657-2011煤炭采矿制图标准。第二条图名图名应标注在图签内，不能标注在图廓上部，图名格式：XX公司XX煤矿采剥工程断面图。第三条图幅图纸基本幅面宜选用下表所列基本尺寸。表1图幅基本尺寸表上表所示图幅不能满足矿图需要时，宜优先按A4幅面的短边或长边成整数倍增加选用（见图1）。也可按实际需要确定矿图图幅尺寸。图1矿图图幅第四条图廓图廓分内图廓和外图廓，内外图廓用实线表示，内图廓线宽0.2mm,黑色；外图廓线宽LOnInI,黑色。矿图内图廓与外图廓之间根据图幅留设8mm或10mm,15mm间距。剪裁线与外图廓间距一般为15mm或25mm两种尺寸。矿图需装订成册时，装订边一般放在左边，装订
6、线距剪裁线IOmmo表2图廓尺寸第五条坐标网坐标网格的大小统一为IOonlnIX10Omm细实线，线宽小于0.15mmo格网线方向一般采用正格网，也可根据各矿的具体情况确定。如比例尺1:1000的图纸格网间距为100nI,比例尺1:2000的图纸格网间距为200m,比例尺1：,5000的图纸格网间距为500m,坐标标注样式见图3C图3坐标标注样式第六条图签图签应位于图件右下角，与内图廓相连接，图签式样见图4,图签尺寸根据图幅决定，图幅大于Al时，图签按照图4大小，图幅尺寸小于Al时，图签尺寸应按比例缩小0.50.8倍。图4图签样式第七条指北针图面垂直方向不是正北方向应标注指北针，指北针样式见图
7、5,指北针不标注“北”或“N”，指北针一般放在图件的右上角，指北针中心点应与坐标网十字交叉点重合。图幅尺寸小于AI时，指北针尺寸应按比例缩小0.50.8倍。上北下南的正格分幅图和自由分幅图应绘制指北针，指北针绘制在图幅的右上角（原则绘制在第22格网处）。指北针的绘制原则按图一003的要求绘制。第八条图纸比例采剥工程断面图比例尺宜采用1:5001:2000第九条标注（一）绘制矿图时，各种符号尺寸大小应按要求绘制，在符号密集时，可省略次要符号，以不影响看图为准。（二）注记包括地理名称注记、说明注记和各种数字的注记等。地图中所使用的汉语文字应符合国家通用语言文字的规范和标准。（三）注记字列分为水平字
8、列、垂直字列、雁行字列和屈曲字列：水平字列-由左至右各字中心的连线成一直线。且平行于南图廓；垂直字列-由上至下各字中心的连线成一直线。且垂直于南图廓；雁行字列-各字中心的连线斜交于南图廓，与被注地物走向平行，但字向垂直于南图廓，如山脉名称、河流名称；当地物延伸方向与南图廓成45。和45。以下倾斜时，由左至右注记；成45以上倾斜时由上至下注记字序如图1所示。屈曲字列一一各字字边垂直或平行于线状地物，依线状地的弯曲排成字列，如街道名称注记、说明注记等。注记的字隔是下列注记个字间的间隔，分下列三种：接近字隔各字间间隔由OnInl0.5mmo普通字隔各字间间隔由Lonlnl3.Ommo隔离字隔一-各字
9、间间隔为字大的25倍。注记字隔的选择是按该注记所指地物的面积或长度大小而定，各种字隔在统一注记的各字中均成相等；为便于读图，一般最大字隔不超过字大的5倍，地物延伸较长时，在图上应重复注记名称。注记字向，一般为字头朝北图廓直立。阿拉伯数字注记用在线状地物、高程等注记时，字向按光线法则（光线法则：以光线在右上角呈45。照射，所有的字体注在阳面）执行;用于独立地物，如钻孔高程、孔号、井口高程、碎部点高程注记时采用水平字列（水平字列：各字中心连线平行于南、北图廓，由左向右排列），字头朝图幅上方，字隔O.imm。（五）汉字注记用在线状地物（如河流、道路、巷道等）名称注记时，一般沿地物走向注记，若线状地物
10、的走向与下图廓的交角大于45。，则从上往下注，否则从左到右注记，字头不能朝下；用在独立地物注记时字头朝上。（六）汉字注记字隔为本身字大的13倍，若地物较长时，可隔4050cm再注一次。断层应按落差变化、走向长度及控制点分段注记。（七）独立符号说明注记尽可能采用水平字列，不得已时采用垂直字列。（八）数字注记取位规定1、水准点、导线点、高程和经四等以上水准连测的地面控制点高程取O001m；2、采场、钻孔孔口、采高、及见煤高程取0.01m,煤厚取0.01m；3、断层落差、煤仓和1：2000地形图地形点高程取0.1m；4、坐标方格网的座标值取1m,各种倾角取1。o（九）方格网坐标注记在内外图廓之间的上
11、、下、左、右，四角及公里变化处的坐标应注全数，采用黑体（TimeS）,1：2000,图上字高为2.5mi;正格图幅采用水平字列，自由图幅字列与格网线平行。（十）符号中未标明尺寸的，粗线宽为0.3m,细线宽为0.IonIm,点的直径为0.25mm；一般虚线线长4mm、间隔2mm。（十一）除单独规定外，字体一般为黑色；字体注记一般汉字及字母注记用仿宋体，数字用长等线体，若数字与汉字及字母同时使用时，数字用仿宋体。字体大小按以下规定执行：1、生产建筑名称：1：2000图上字高为3.5mm；2、边界、露头、断层等名称注记1：2000图上字高为3mm；3、测点编号、测点高程用长等线体：1：2000图上字
12、高为1.5mm；4、高程、煤厚、断层产状要素等数字注记：1：2000图上字高为2mm；5、工作面编号用黑体：1：2000图上字高为3mm；6、工作面回采日期、钻孔编号注记：1：2000图上字高为2.5mm；7、工作面月份回采注记：1：2000图上字高为3mm；8、剖面线（勘探线）号用黑体：1：2000图上字高为8mm。第十条绘制内容采剥工程断面图：为反映剥离和回采工作状况，计算矿煤炭资源储量、采剥量，检查采场梯段的技术规格而测绘的采场断面图件。（一）地形：表示地面起伏的地表线、开采重要区域水平标高、采场各台阶保安平盘、边坡角、帮坡角等重要平盘参数。（二）境界：矿最终边坡和保护煤柱边界，（三）采剥：年采剥边界，标注采剥年份（四）钻探：钻孔或井探位置及其符号、注记（五）地质：褶曲、断层、标注名称、编号及相关要素，松散沉积层与煤（岩）层厚度，煤层顶底板岩性与标高，煤层受破坏程度等。第十一条图例汇编本图纸涉及的所有图例的颜色、大小尺寸、注记及样式、图例来源。要求用AUtOCad绘制，具体格式见下表：采剥工程断面图图例汇编
