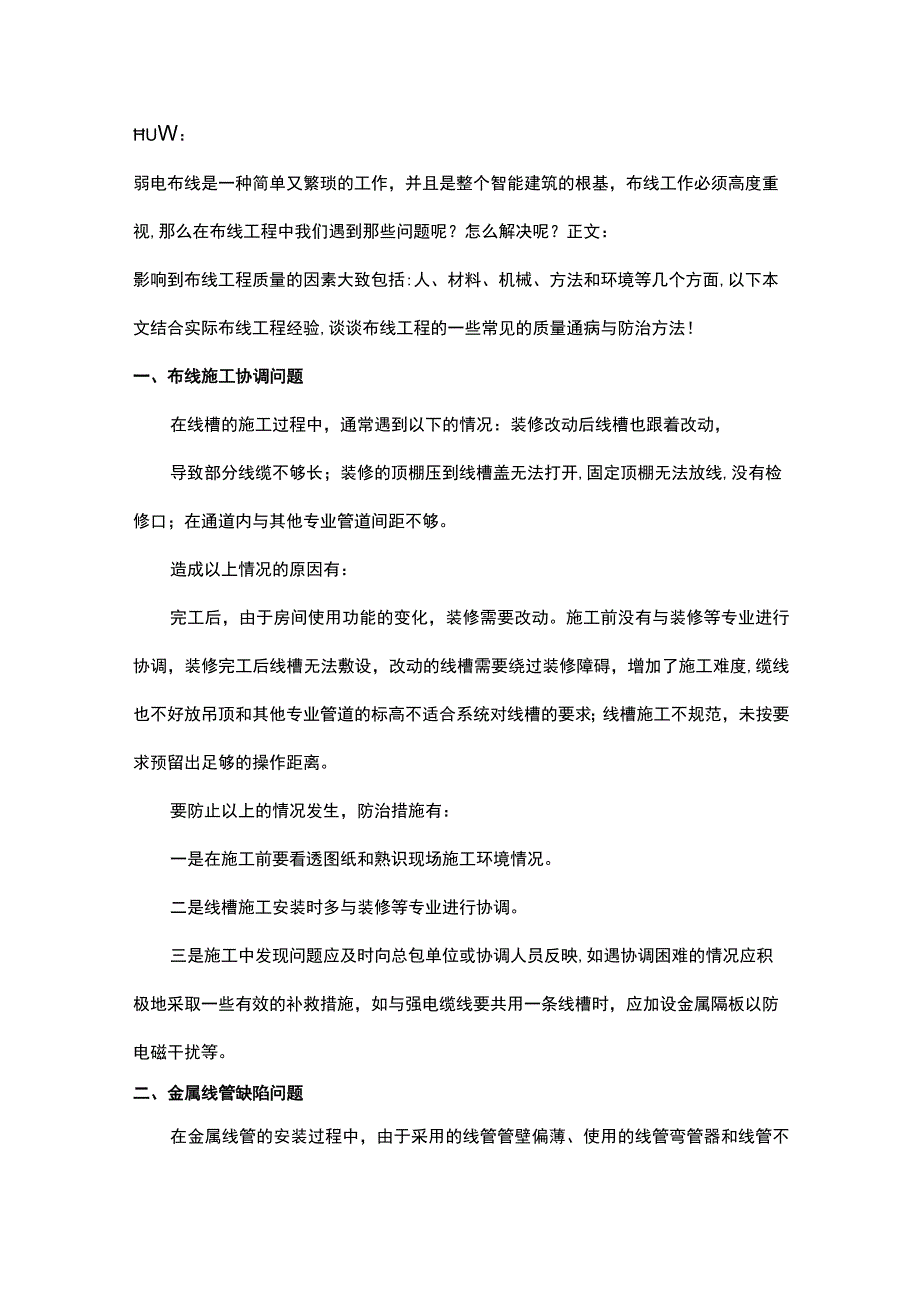

1、uW：弱电布线是一种简单又繁琐的工作，并且是整个智能建筑的根基，布线工作必须高度重视,那么在布线工程中我们遇到那些问题呢？怎么解决呢？正文：影响到布线工程质量的因素大致包括:人、材料、机械、方法和环境等几个方面,以下本文结合实际布线工程经验,谈谈布线工程的一些常见的质量通病与防治方法！一、布线施工协调问题在线槽的施工过程中，通常遇到以下的情况：装修改动后线槽也跟着改动，导致部分线缆不够长；装修的顶棚压到线槽盖无法打开,固定顶棚无法放线,没有检修口；在通道内与其他专业管道间距不够。造成以上情况的原因有：完工后，由于房间使用功能的变化，装修需要改动。施工前没有与装修等专业进行协调，装修完工后线槽无

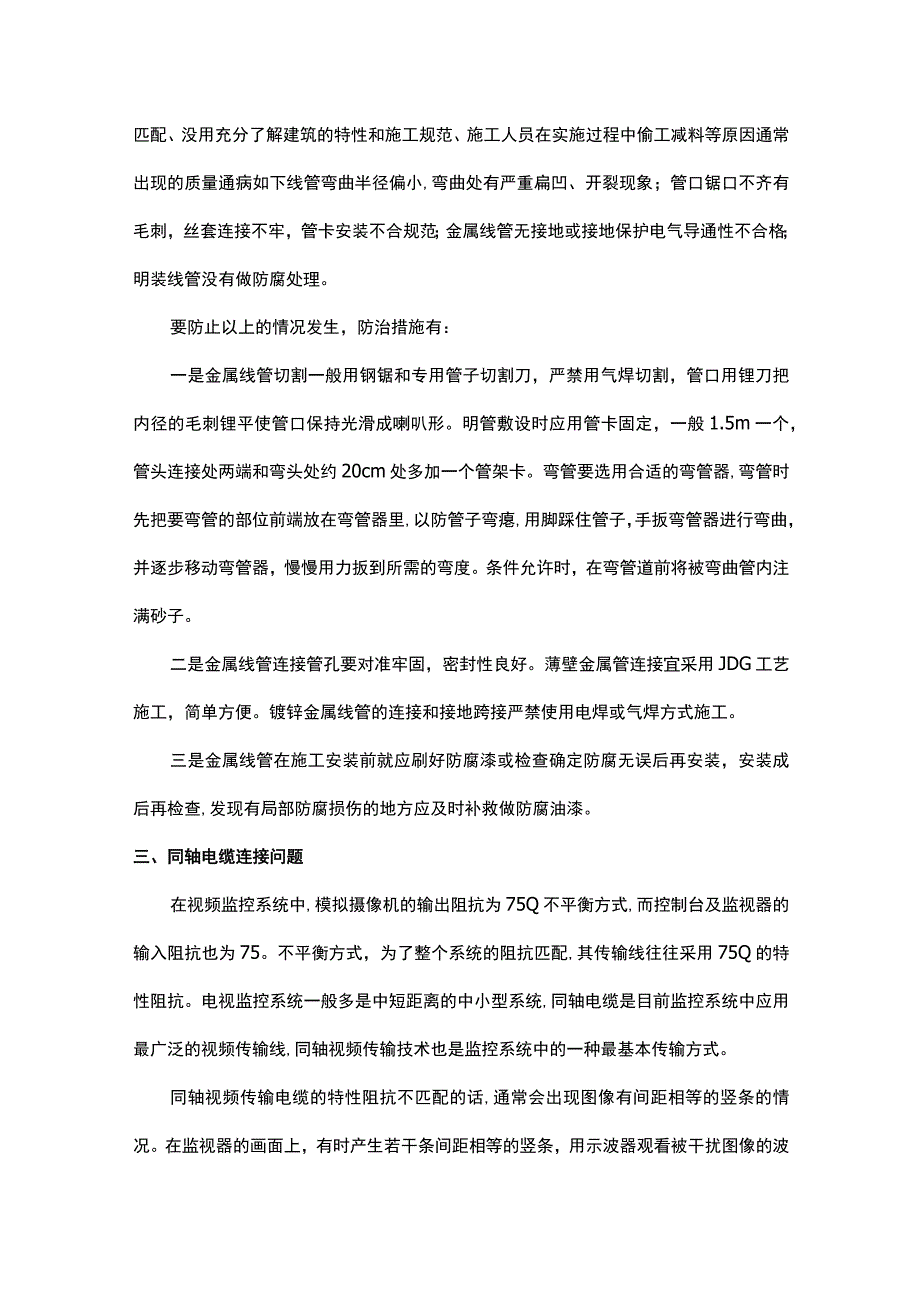

2、法敷设，改动的线槽需要绕过装修障碍，增加了施工难度,缆线也不好放吊顶和其他专业管道的标高不适合系统对线槽的要求；线槽施工不规范，未按要求预留出足够的操作距离。要防止以上的情况发生，防治措施有：一是在施工前要看透图纸和熟识现场施工环境情况。二是线槽施工安装时多与装修等专业进行协调。三是施工中发现问题应及时向总包单位或协调人员反映,如遇协调困难的情况应积极地采取一些有效的补救措施，如与强电缆线要共用一条线槽时，应加设金属隔板以防电磁干扰等。二、金属线管缺陷问题在金属线管的安装过程中，由于采用的线管管壁偏薄、使用的线管弯管器和线管不匹配、没用充分了解建筑的特性和施工规范、施工人员在实施过程中偷工减料
3、等原因通常出现的质量通病如下线管弯曲半径偏小,弯曲处有严重扁凹、开裂现象；管口锯口不齐有毛刺，丝套连接不牢，管卡安装不合规范；金属线管无接地或接地保护电气导通性不合格；明装线管没有做防腐处理。要防止以上的情况发生，防治措施有：一是金属线管切割一般用钢锯和专用管子切割刀，严禁用气焊切割，管口用锂刀把内径的毛刺锂平使管口保持光滑成喇叭形。明管敷设时应用管卡固定，一般1.5m一个，管头连接处两端和弯头处约20cm处多加一个管架卡。弯管要选用合适的弯管器,弯管时先把要弯管的部位前端放在弯管器里,以防管子弯瘪,用脚踩住管子，手扳弯管器进行弯曲，并逐步移动弯管器，慢慢用力扳到所需的弯度。条件允许时，在弯管
4、道前将被弯曲管内注满砂子。二是金属线管连接管孔要对准牢固，密封性良好。薄壁金属管连接宜采用JDG工艺施工，简单方便。镀锌金属线管的连接和接地跨接严禁使用电焊或气焊方式施工。三是金属线管在施工安装前就应刷好防腐漆或检查确定防腐无误后再安装，安装成后再检查,发现有局部防腐损伤的地方应及时补救做防腐油漆。三、同轴电缆连接问题在视频监控系统中,模拟摄像机的输出阻抗为75Q不平衡方式,而控制台及监视器的输入阻抗也为75。不平衡方式，为了整个系统的阻抗匹配,其传输线往往采用75Q的特性阻抗。电视监控系统一般多是中短距离的中小型系统,同轴电缆是目前监控系统中应用最广泛的视频传输线,同轴视频传输技术也是监控系

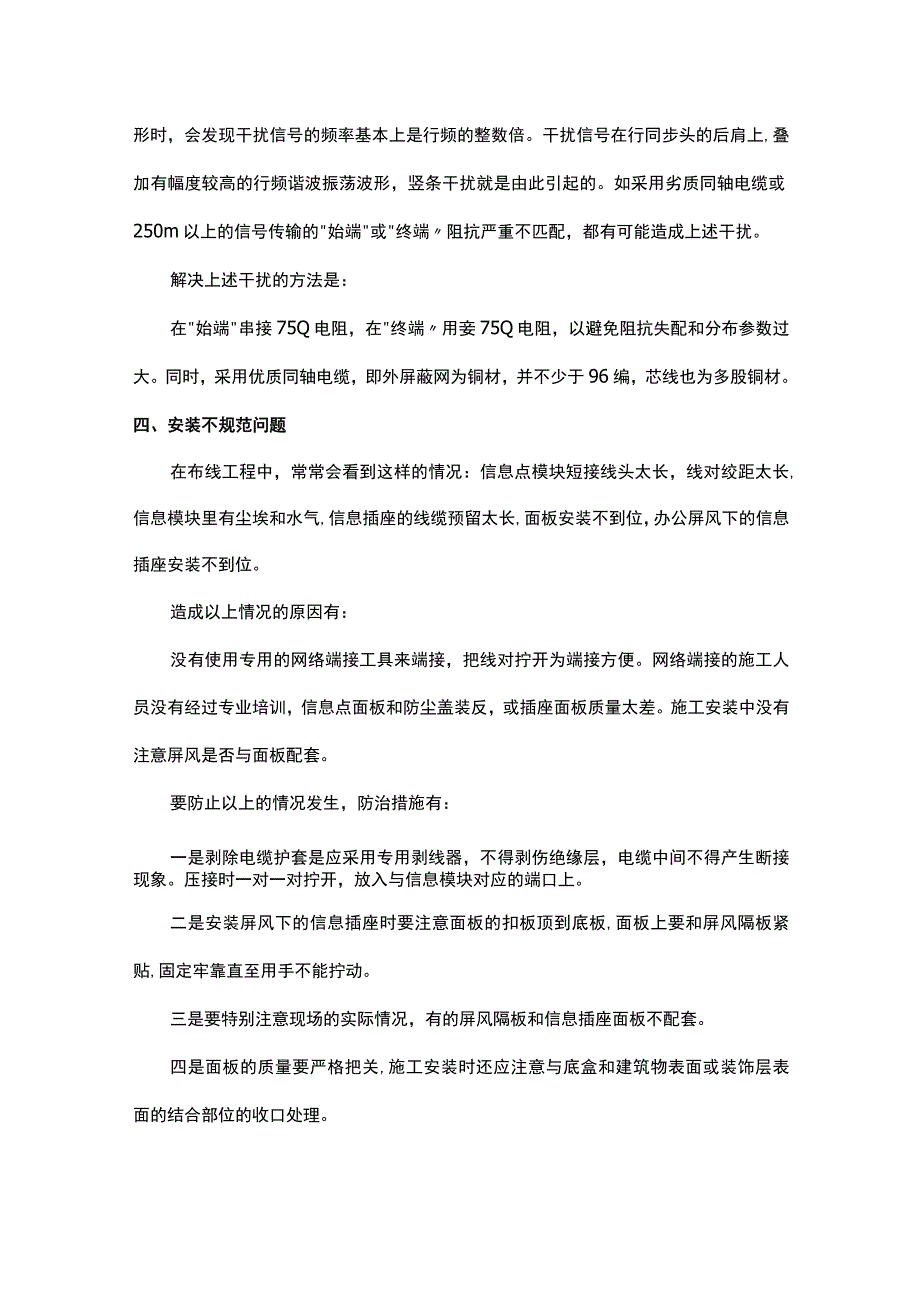

5、统中的一种最基本传输方式。同轴视频传输电缆的特性阻抗不匹配的话,通常会出现图像有间距相等的竖条的情况。在监视器的画面上，有时产生若干条间距相等的竖条，用示波器观看被干扰图像的波形时，会发现干扰信号的频率基本上是行频的整数倍。干扰信号在行同步头的后肩上,叠加有幅度较高的行频谐波振荡波形，竖条干扰就是由此引起的。如采用劣质同轴电缆或250m以上的信号传输的始端或终端阻抗严重不匹配，都有可能造成上述干扰。解决上述干扰的方法是：在始端串接75Q电阻，在终端用妾75Q电阻，以避免阻抗失配和分布参数过大。同时，采用优质同轴电缆，即外屏蔽网为铜材，并不少于96编，芯线也为多股铜材。四、安装不规范问题在布线工
6、程中，常常会看到这样的情况：信息点模块短接线头太长，线对绞距太长,信息模块里有尘埃和水气,信息插座的线缆预留太长,面板安装不到位，办公屏风下的信息插座安装不到位。造成以上情况的原因有：没有使用专用的网络端接工具来端接，把线对拧开为端接方便。网络端接的施工人员没有经过专业培训，信息点面板和防尘盖装反，或插座面板质量太差。施工安装中没有注意屏风是否与面板配套。要防止以上的情况发生，防治措施有：一是剥除电缆护套是应采用专用剥线器，不得剥伤绝缘层，电缆中间不得产生断接现象。压接时一对一对拧开，放入与信息模块对应的端口上。二是安装屏风下的信息插座时要注意面板的扣板顶到底板,面板上要和屏风隔板紧贴,固定牢
7、靠直至用手不能拧动。三是要特别注意现场的实际情况，有的屏风隔板和信息插座面板不配套。四是面板的质量要严格把关,施工安装时还应注意与底盒和建筑物表面或装饰层表面的结合部位的收口处理。五、电缆扎带问题经常使用小扎带的安装者可能并不知道用长的电缆扎带会有危险。对于一条4英寸的电缆扎带来讲，用侧面刀在扎带头式结头处将扎带剪得干干净净是没问题的。然而,竖硬材料做的长扎带要是也这样剪，会留下尖头。其尖锐程度足以让人吃惊。折弯掉而不是剪得只剩扎带头一点儿是一种解决办法。事实上，无论什么型号的扎带，这种作法都是好习惯。具体做法程序是：一是不在扎带头或结头处将带剪得干干净,而是从结头起留个半英寸左右长的尼巴。二是用线务员用的钳子或T寸坚硬的针鼻钳子,把钳鼻插进扎带突出的地方,抓住带子。三是一边握住钳子柄,一边弯扎带,直到扎带掉下来。弯七到十次就可以了。四是用指头在结头处摸摸，感觉一下边缘，不会再戳人即可。薛哥总结：布线工作需要我们高度重视才行,深化图纸，制定有效的施工方案！定期检查，做好穿线记录，做好隐蔽工程验收工作，重点部位留有影像资料一定要和施工队伍进行技术交底,双方签字，做好书面记录,不执行，进行一定的处罚措施！任何穿线工作都要做好线缆标记,这是为以后的调试、维修做准备！
