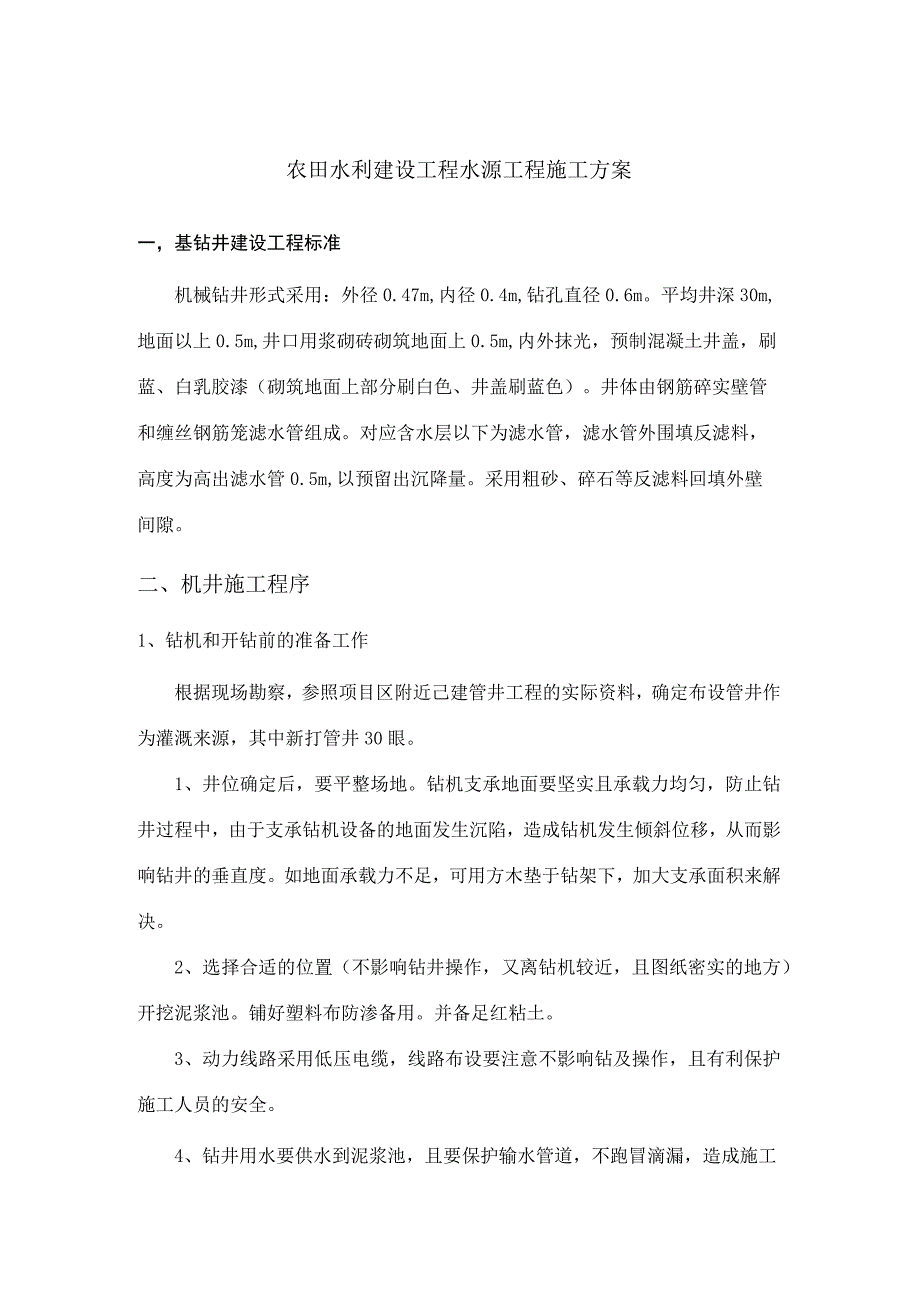

农田水利建设工程水源工程施工方案.docx_第1页
第1页 / 共5页

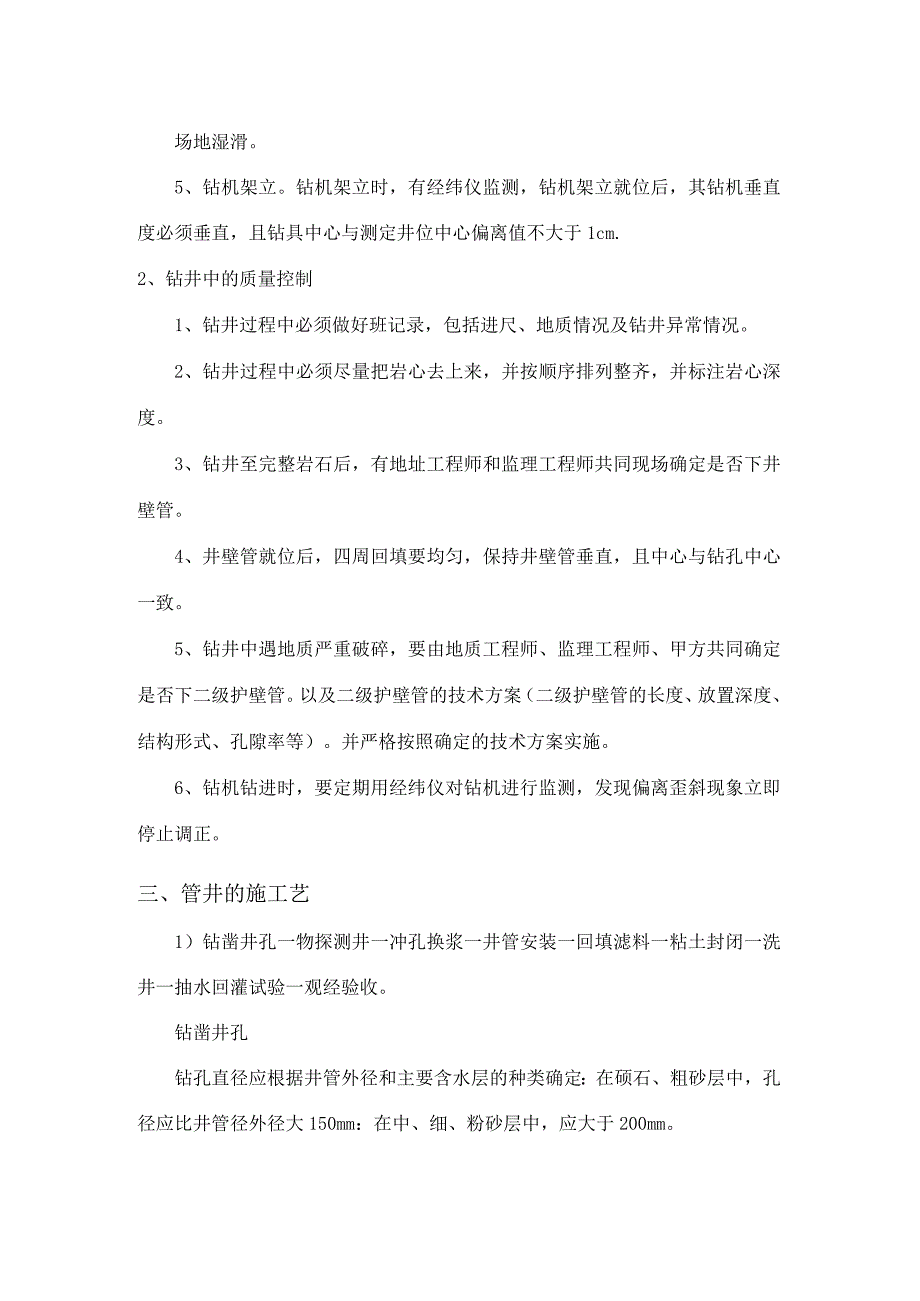

农田水利建设工程水源工程施工方案.docx_第2页
第2页 / 共5页

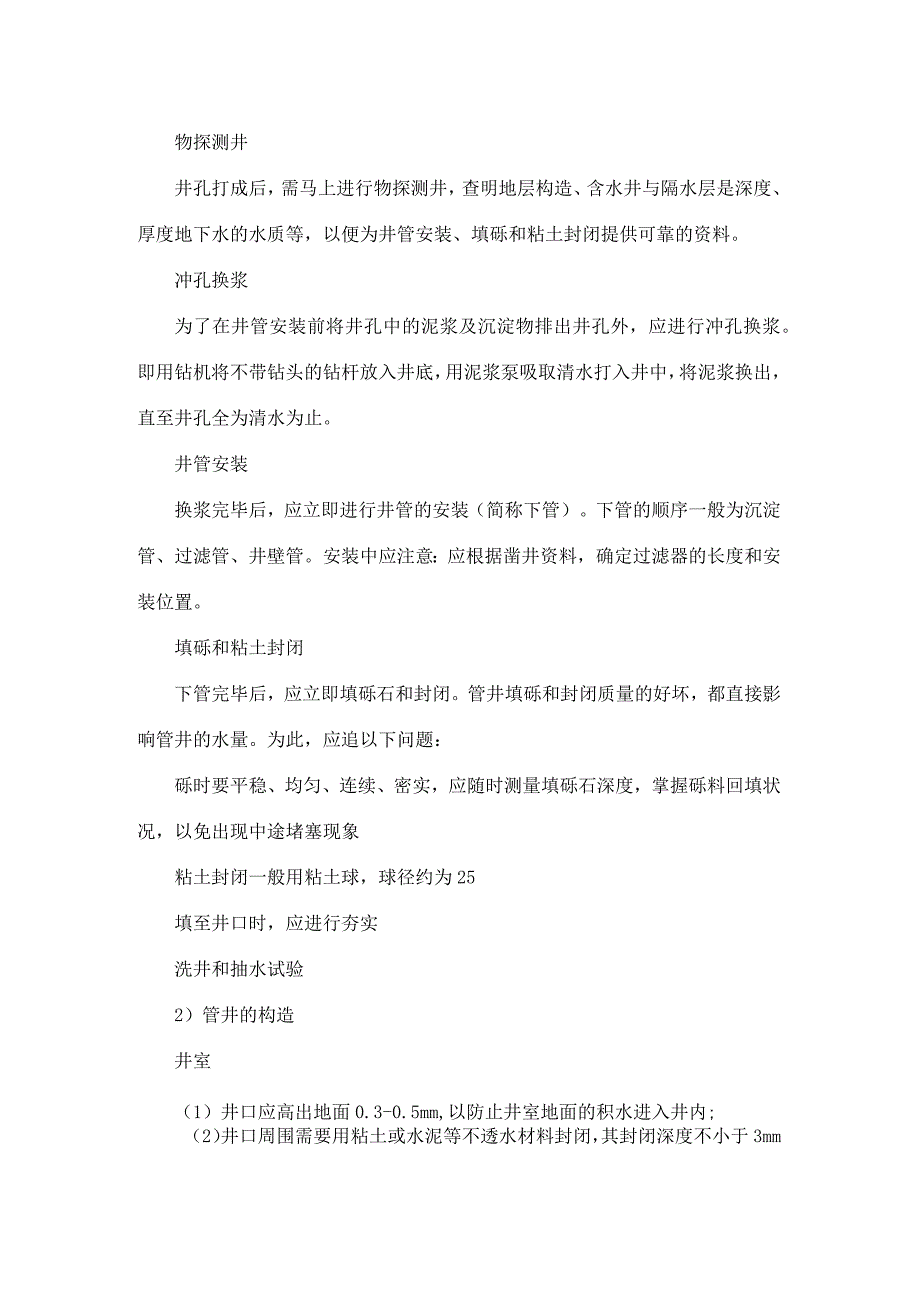

农田水利建设工程水源工程施工方案.docx_第3页
第3页 / 共5页
农田水利建设工程水源工程施工方案.docx_第4页
第4页 / 共5页
农田水利建设工程水源工程施工方案.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《农田水利建设工程水源工程施工方案.docx》由会员分享,可在线阅读,更多相关《农田水利建设工程水源工程施工方案.docx(5页珍藏版)》请在第壹文秘上搜索。

1、农田水利建设工程水源工程施工方案一,基钻井建设工程标准机械钻井形式采用:外径0.47m,内径0.4m,钻孔直径0.6m。平均井深30m,地面以上0.5m,井口用浆砌砖砌筑地面上0.5m,内外抹光,预制混凝土井盖,刷蓝、白乳胶漆(砌筑地面上部分刷白色、井盖刷蓝色)。井体由钢筋碎实壁管和缠丝钢筋笼滤水管组成。对应含水层以下为滤水管,滤水管外围填反滤料,高度为高出滤水管0.5m,以预留出沉降量。采用粗砂、碎石等反滤料回填外壁间隙。二、机井施工程序1、钻机和开钻前的准备工作根据现场勘察,参照项目区附近己建管井工程的实际资料,确定布设管井作为灌溉来源,其中新打管井30眼。1、井位确定后,要平整场地。钻机

2、支承地面要坚实且承载力均匀,防止钻井过程中,由于支承钻机设备的地面发生沉陷,造成钻机发生倾斜位移,从而影响钻井的垂直度。如地面承载力不足,可用方木垫于钻架下,加大支承面积来解决。2、选择合适的位置(不影响钻井操作,又离钻机较近,且图纸密实的地方)开挖泥浆池。铺好塑料布防渗备用。并备足红粘土。3、动力线路采用低压电缆,线路布设要注意不影响钻及操作,且有利保护施工人员的安全。4、钻井用水要供水到泥浆池,且要保护输水管道,不跑冒滴漏,造成施工场地湿滑。5、钻机架立。钻机架立时,有经纬仪监测,钻机架立就位后,其钻机垂直度必须垂直,且钻具中心与测定井位中心偏离值不大于1cm.2、钻井中的质量控制1、钻井

3、过程中必须做好班记录,包括进尺、地质情况及钻井异常情况。2、钻井过程中必须尽量把岩心去上来,并按顺序排列整齐,并标注岩心深度。3、钻井至完整岩石后,有地址工程师和监理工程师共同现场确定是否下井壁管。4、井壁管就位后,四周回填要均匀,保持井壁管垂直,且中心与钻孔中心一致。5、钻井中遇地质严重破碎,要由地质工程师、监理工程师、甲方共同确定是否下二级护壁管。以及二级护壁管的技术方案(二级护壁管的长度、放置深度、结构形式、孔隙率等)。并严格按照确定的技术方案实施。6、钻机钻进时,要定期用经纬仪对钻机进行监测,发现偏离歪斜现象立即停止调正。三、管井的施工艺1)钻凿井孔一物探测井一冲孔换浆一井管安装一回填

4、滤料一粘土封闭一洗井一抽水回灌试验一观经验收。钻凿井孔钻孔直径应根据井管外径和主要含水层的种类确定:在硕石、粗砂层中,孔径应比井管径外径大150mm:在中、细、粉砂层中,应大于200mm。物探测井井孔打成后,需马上进行物探测井,查明地层构造、含水井与隔水层是深度、厚度地下水的水质等,以便为井管安装、填砾和粘土封闭提供可靠的资料。冲孔换浆为了在井管安装前将井孔中的泥浆及沉淀物排出井孔外,应进行冲孔换浆。即用钻机将不带钻头的钻杆放入井底,用泥浆泵吸取清水打入井中,将泥浆换出,直至井孔全为清水为止。井管安装换浆完毕后,应立即进行井管的安装(简称下管)。下管的顺序一般为沉淀管、过滤管、井壁管。安装中应

5、注意:应根据凿井资料,确定过滤器的长度和安装位置。填砾和粘土封闭下管完毕后,应立即填砾石和封闭。管井填砾和封闭质量的好坏,都直接影响管井的水量。为此,应追以下问题:砾时要平稳、均匀、连续、密实,应随时测量填砾石深度,掌握砾料回填状况,以免出现中途堵塞现象粘土封闭一般用粘土球,球径约为25填至井口时,应进行夯实洗井和抽水试验2)管井的构造井室(1)井口应高出地面0.3-0.5mm,以防止井室地面的积水进入井内;(2)井口周围需要用粘土或水泥等不透水材料封闭,其封闭深度不小于3mm井壁管井壁管不透水,它主要安装在不需要进水的岩土层段,其功能是加固井壁、隔离不良的含水层。位于井体上端井口以下部位,井

6、管外壁周围自地面向下至滤料顶部应回填粘土封层,厚度为0.2m,垂直高度不少于4m夯实保持井头的坚固稳定,并防止地表水下渗污染地下水。井壁管的连接方式采用在接口处涂粘接材料,然后用圆钢竖向焊接在接口上下的预埋件上。井管壁的基本要求是:(1)要有足够的强度,能经受地层和人工填充物的侧压力,可采用焊接钢管和塑料管。(2)井壁管与井壁间的环形空间内填入不透水粘土,形成粘土封闭层滤水管(花管)滤水管采用无砂混凝土管时,开孔率要215虬过滤器又称花管,它是带有孔眼或缝隙的管段,与井壁管直接连接,安装在含水层中,其功能是集区地下水和阻挡含水层的砂粒进入井中。过滤器的形式:圆孔、条孔过滤器是由金属管材和非金属

7、管材加工制造的,即在管上按错开的梅花形钻眼或条孔;在滤水管外壁铺设若干垫筋(C6-。8),然后包裹20目的尼龙网,在过滤器周围回填一定规格的砾石层(一般为直径5T0mm的砾石),形成填砾过滤器。沉淀管位于滤水管下端,为井体底部的井壁管,本次设计沉淀管长度为3m。规划设计馆井井深40m结构为:0-3OnI段为井壁管,井壁管采用钢筋混凝土管,(混凝土采用C30)壁厚为50mm(混凝土与钢筋混凝土井管标准表3.2.2),外填粘土球,厚为165mm,30-37In段为滤水管,井壁管采用无砂混凝土管,壁厚为50mm(混凝土与钢筋混凝土井管标准表3.2.2),外填10-2Omm砂砾石,厚为50mm,再填中粗砂厚IOonlnb下部37-4Om段为沉淀管,采用井壁管材质。用于沉淀进入井内的细小泥沙颗粒和自地下水析出的其他沉淀物。沉淀管的长度一般为2-10mo
