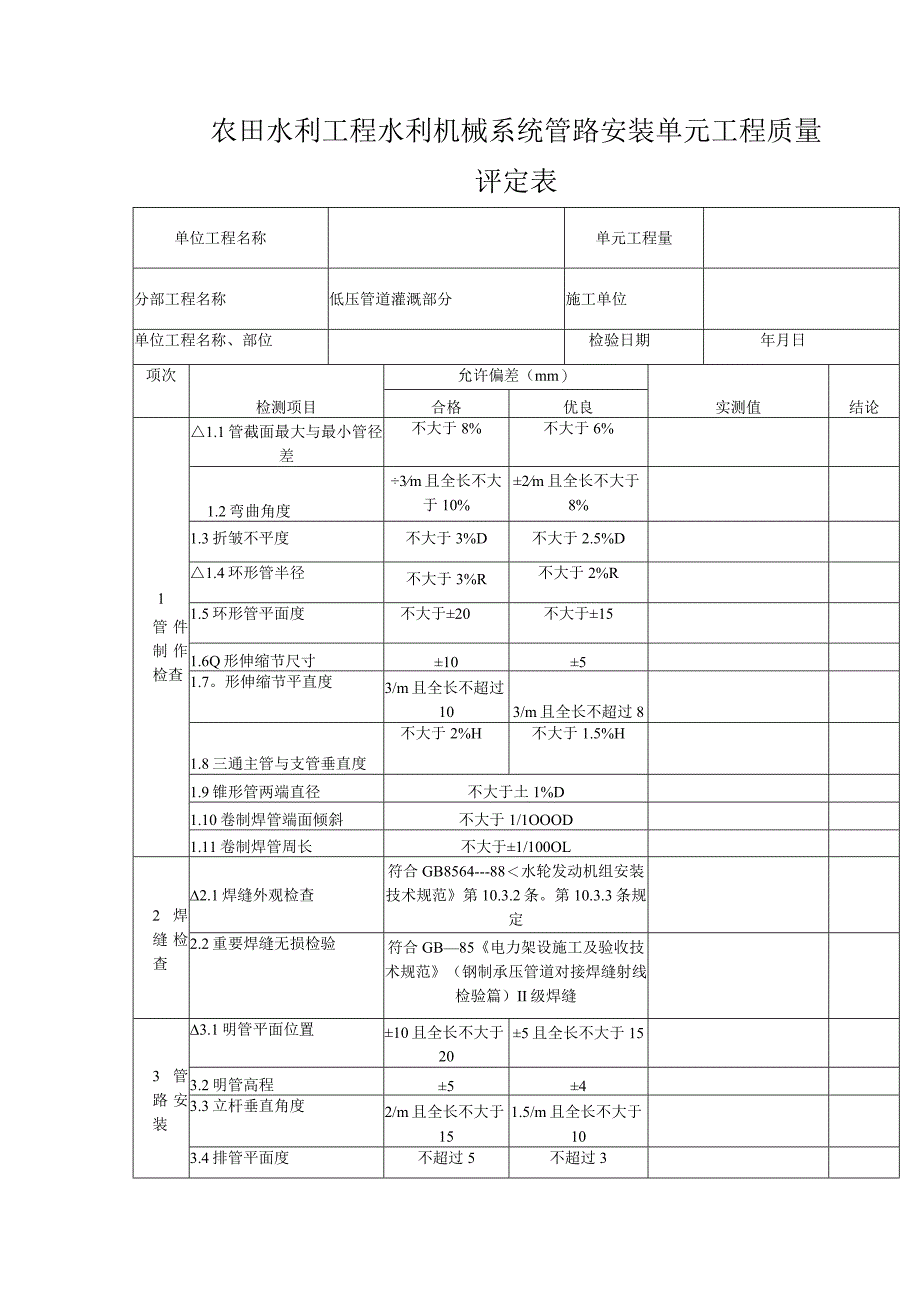

1、农田水利工程水利机械系统管路安装单元工程质量评定表单位工程名称单元工程量分部工程名称低压管道灌溉部分施工单位单位工程名称、部位检验日期年月日项次检测项目允许偏差（mm）实测值结论合格优良1管件制作检查1.1管截面最大与最小管径差不大于8%不大于6%1.2弯曲角度3m且全长不大于10%2m且全长不大于8%1.3折皱不平度不大于3%D不大于2.5%D1.4环形管半径不大于3%R不大于2%R1.5环形管平面度不大于20不大于151.6Q形伸缩节尺寸1051.7。形伸缩节平直度3/m且全长不超过103/m且全长不超过81.8三通主管与支管垂直度不大于2%H不大于1.5%H1.9锥形管两端直径不大于土1
2、%D1.10卷制焊管端面倾斜不大于1/1OOOD1.11卷制焊管周长不大于1/100OL2焊缝检查2.1焊缝外观检查符合GB8564-88水轮发动机组安装技术规范第10.3.2条。第10.3.3条规定2.2重要焊缝无损检验符合GB85电力架设施工及验收技术规范（钢制承压管道对接焊缝射线检验篇）II级焊缝3管路安装3.1明管平面位置10且全长不大于205且全长不大于153.2明管高程543.3立杆垂直角度2/m且全长不大于151.5/m且全长不大于103.4排管平面度不超过5不超过3检查3.5排管间距0+50+33.6与设备连接的预埋管出口位置+10项次检查项目质量标准检验记录结论实验性质实验压力(Mpa)实验时间(min)要求标准4水压试验4.11.OMpa以上阀门严密性1.25P5无渗漏4.2自制有压容器及管件强度L5P并大于0.410无渗漏4.3自制有压容器及管件严密性1.25P30无渗漏且压强小于5%PIP12h4.4无压容器渗漏注水12h无渗漏4.5系统管道严密性IP10无渗漏5通风系统漏水性额定风压不大于设计风量10%试验结果共检验项，合格项，其中优良项，优良率%评定意见单元工程质量等级主要检查项目全部符合规范。一般检查项目的实测点符合规定，项目达到优良标准，其中主要项目达到优良。系统试验符合要求。测量人年月日施工单位年月日建设监理单位年月日
