《利用神经网络进行不同配合比设计、优化方法的比较.docx》由会员分享，可在线阅读，更多相关《利用神经网络进行不同配合比设计、优化方法的比较.docx（9页珍藏版）》请在第壹文秘上搜索。

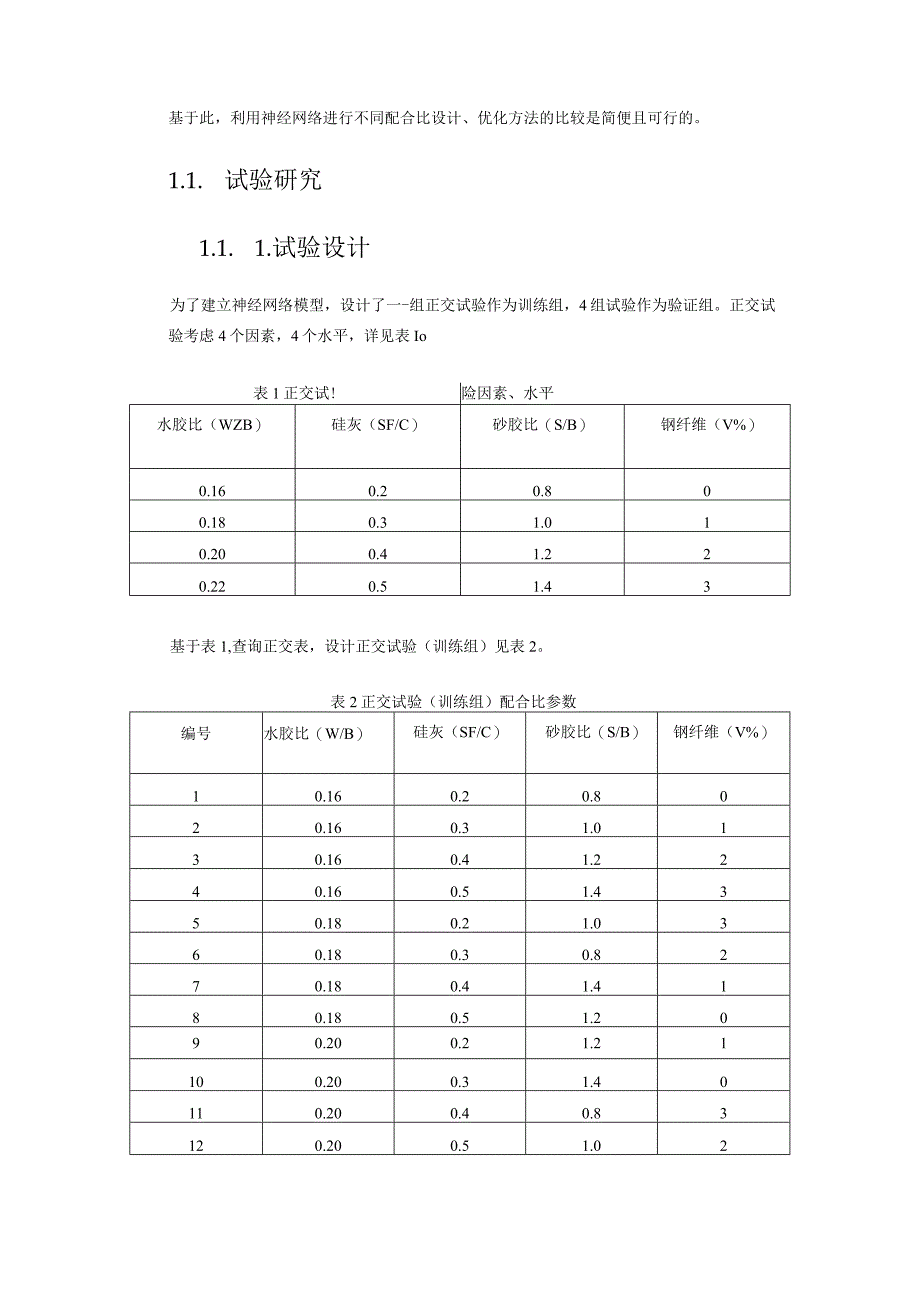

1、基于此，利用神经网络进行不同配合比设计、优化方法的比较是简便且可行的。1.1. 试验研究1.1. 1.试验设计为了建立神经网络模型，设计了一-组正交试验作为训练组，4组试验作为验证组。正交试验考虑4个因素，4个水平，详见表Io表1正交试!险因素、水平水胶比（WZB）硅灰（SF/C）砂胶比（S/B）钢纤维（V%）0.160.20.800.180.31.010.200.41.220.220.51.43基于表1,查询正交表，设计正交试验（训练组）见表2。表2正交试验（训练组）配合比参数编号水胶比（W/B）硅灰（SF/C）砂胶比（S/B）钢纤维（V%）10.160.20.8020.160.31.013

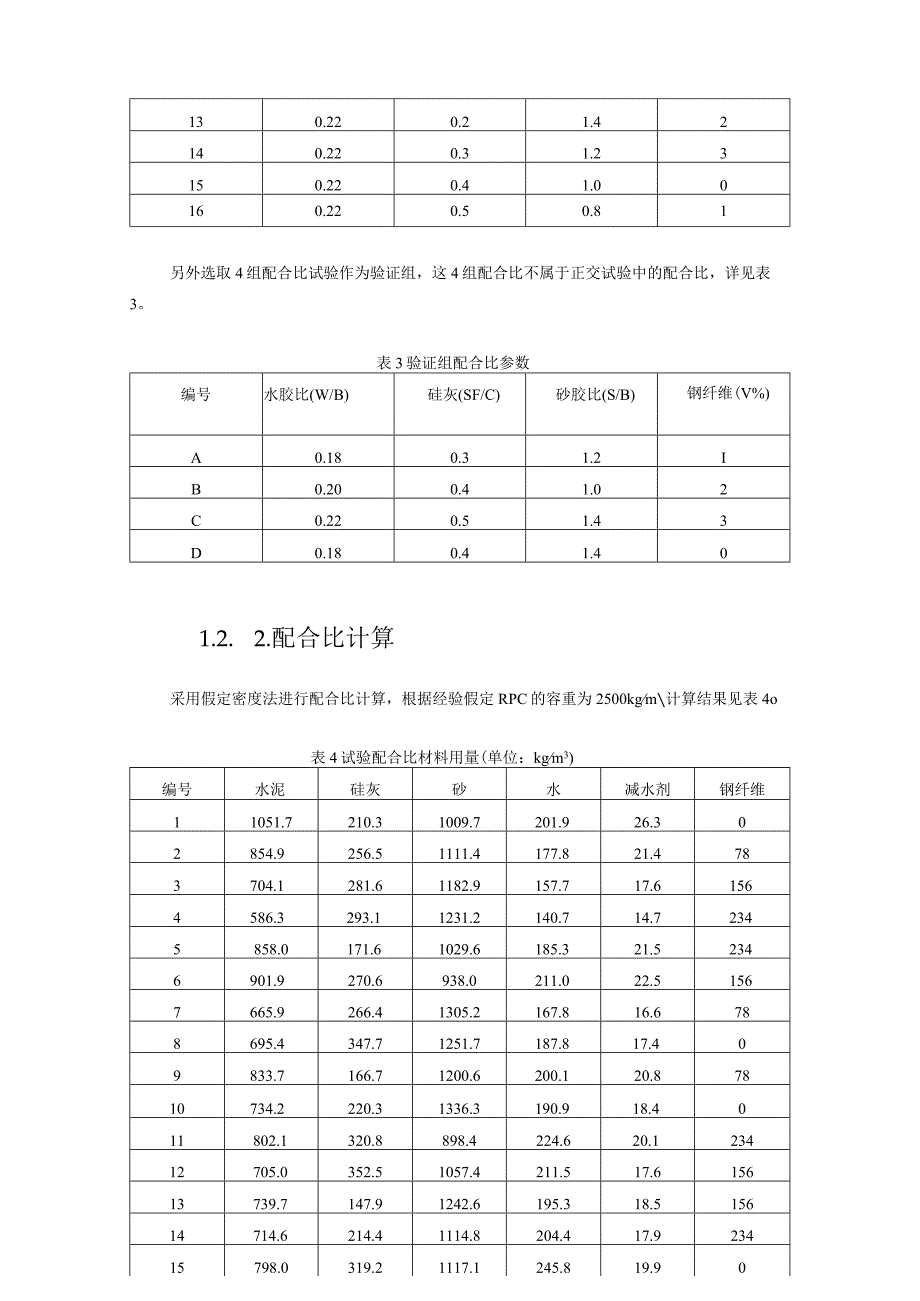

2、0.160.41.2240.160.51.4350.180.21.0360.180.30.8270.180.41.4180.180.51.2090.200.21.21100.200.31.40110.200.40.83120.200.51.02130.220.21.42140.220.31.23150.220.41.00160.220.50.81另外选取4组配合比试验作为验证组，这4组配合比不属于正交试验中的配合比，详见表3。表3验证组配合比参数编号水胶比(W/B)硅灰(SF/C)砂胶比(S/B)钢纤维(V%)A0.180.31.2IB0.200.41.02C0.220.51.43D0.180
3、.41.401.2. 2.配合比计算采用假定密度法进行配合比计算，根据经验假定RPC的容重为2500kgm计算结果见表4o表4试验配合比材料用量(单位：kgm3)编号水泥硅灰砂水减水剂钢纤维11051.7210.31009.7201.926.302854.9256.51111.4177.821.4783704.1281.61182.9157.717.61564586.3293.11231.2140.714.72345858.0171.61029.6185.321.52346901.9270.6938.0211.022.51567665.9266.41305.2167.816.6788695.4
4、347.71251.7187.817.409833.7166.71200.6200.120.87810734.2220.31336.3190.918.4011802.1320.8898.4224.620.123412705.0352.51057.4211.517.615613739.7147.91242.6195.318.515614714.6214.41114.8204.417.923415798.0319.21117.1245.819.9016792.8396.4951.4261.619.878A776.5233.01211.4181.719.478B754.9302.01056.9211

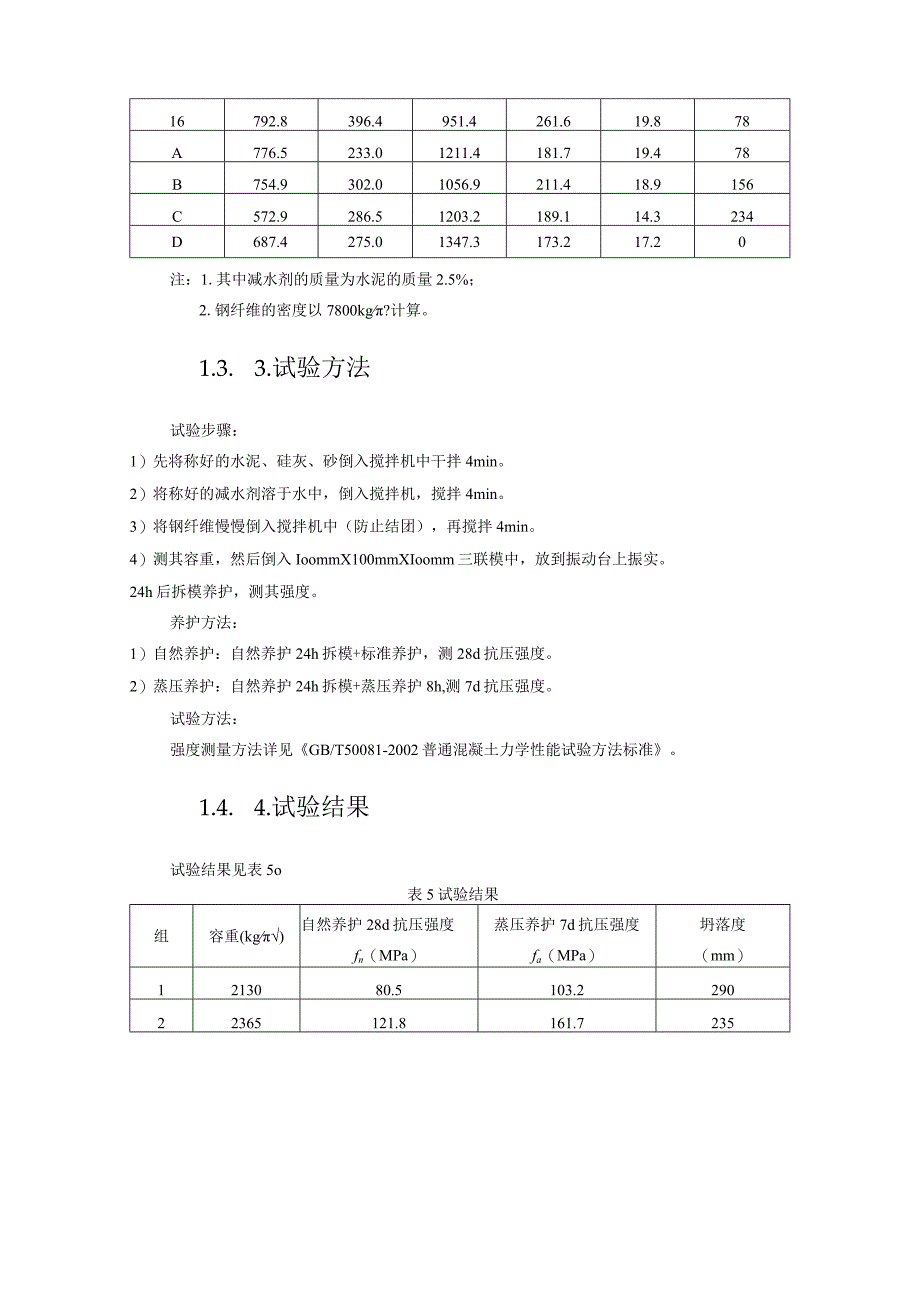

5、.418.9156C572.9286.51203.2189.114.3234D687.4275.01347.3173.217.20注：1.其中减水剂的质量为水泥的质量2.5%；2.钢纤维的密度以7800kg?计算。1.3. 3.试验方法试验步骤：1）先将称好的水泥、硅灰、砂倒入搅拌机中干拌4min。2）将称好的减水剂溶于水中，倒入搅拌机，搅拌4min。3）将钢纤维慢慢倒入搅拌机中（防止结团），再搅拌4min。4）测其容重，然后倒入IoommX100mmXIoomm三联模中，放到振动台上振实。24h后拆模养护，测其强度。养护方法：1）自然养护：自然养护24h拆模+标准养护，测28d抗压强度。2）
6、蒸压养护：自然养护24h拆模+蒸压养护8h,测7d抗压强度。试验方法：强度测量方法详见GB/T50081-2002普通混凝土力学性能试验方法标准。1.4. 4.试验结果试验结果见表5o表5试验结果组容重(kg)自然养护28d抗压强度fn（MPa）蒸压养护7d抗压强度fa（MPa）坍落度（mm）1213080.5103.229022365121.8161.723532378143.6191.74042464139.1167.005230097.6124.727062267111.0139.628072322100.5122.81608216792.3112.92459210481.197.926
7、510205369.981.4260112369120.0171.6250122280111.2129.024013208971.785.526014208971.592.827015204770.083.329016216792.6116.2280A219892.6116.6200B2273103.2132.5240C220096.0120.0210D221390.4115.22001.15.实际钢纤维掺量的调整根据实际测得的容重，对钢纤维的实际体积掺量进行调整，计算结果见表6。表6钢纤维实际掺量计算组别设计掺量(V%)实际容重(kgm3)实际体积(m3)实际掺量(V%)1021301.17
8、3708920.002123651.0570824520.953223781.0513036161.904324621.0154346062.955323001.0869565222.766222671.1027790031.817123221.0766580530.938021671.1536686660.009121041.1882129280.8410020531.2177301510.0011323691.0552975942.8412222801.0964912281.8213220891.1967448541.6714320891.1967448542.5115020471.221
9、2994630.0016121671.1536686660.87A121981.1373976340.88B222731.0998680161.82C322001.1363636362.64D022131.1296882060.001.2.神经网络建立与验证1.2.1.神经网络建立基于试验数据，建立用于性能预测的神经网络模型。其中输入层有4个神经元，分别是水胶比（W/B）、硅灰掺量（用硅灰占水泥质量比，SF/C表示）、砂胶比（S/B）、钢纤维掺量（体积掺量，V%）,输出层有2个神经元，分别是自然养护28d抗压强度（MPa）,蒸压养护7d抗压强度（MPa）。隐含层10个神经元，模型见图U图1神经
10、网络模型图隐含层的传递函数为：tansig()=2/(l+exp(-2)-l,输出层的传递函数为线性函数，对神经网络进行训练。在训练之前，首先对输入输出数据进行归一化处理。数据归一化处理把所有输入、输出数据按照一定的方法转化为0,1或-1,1之间的数(本文中是转换成-1,1之间的数)，其目的是取消各维数据之间的数量级差别，避免因为输入、输出数据数量级差别较大而造成网络预测误差较大(如本文中第3组输入数据为0.16、0.4、1.2、2,输出数据是191.7,数量级相差较大)。编写代码如下：P=0,160.160.160.160.180.180.180.180.20.20.20.20.220.22
11、0.220.22;0.2030.40.50.20.30.40.50.20.30.40.50.20.30.40.5;0.8I1.21.410.81.41.21.21.40.8I1.41.210.8;00.951.902.952.761.810.9300.8402.841.821.672.5100.87%训练组输入数据P1,ps1=mapminmax(P)%数据归一化，使矩阵Pl的每一行的最低和最高值映射到默认区间处理方式存为PSIT=f80.5121.8143.6139.197.6111.0100.592.381.169.9120.0111.271.771.570.092.6;103.2161.
12、7191.7167.0124.7139.6122.8112.997.981.4171.6129.085.592.883.3116.2%训练组输出数据(T1,ps2=mapminmax(T)%数据归一化，使矩阵Tl的每一行的最低和最高值映射到默认区间-1,1,处理方式存为ps2net=newff(minmax(P1),10,2,tansig,purelin,)net.trainparam.epochs=1000net.trainparam.goal=0.000000000000001%神经网络建立与参数设置net=train(net,P1,T1)%对神经网络进行训练P_test=ro.l80.20.220.18;0.30.40.50.4;1.211.41.4;0.881.822.640%测试组输入数据P_test1=mapminmax（,apply,P-test,ps1）%应用psi的处理方式处理P_testT_test=92.6103.296.090.4;116.6132.5120.0115.2%测试组输出数据T_test1=mapminmax（apply,T_test,ps2）%应用ps2的处理方式处理Tjesty_test1=sim（ne
