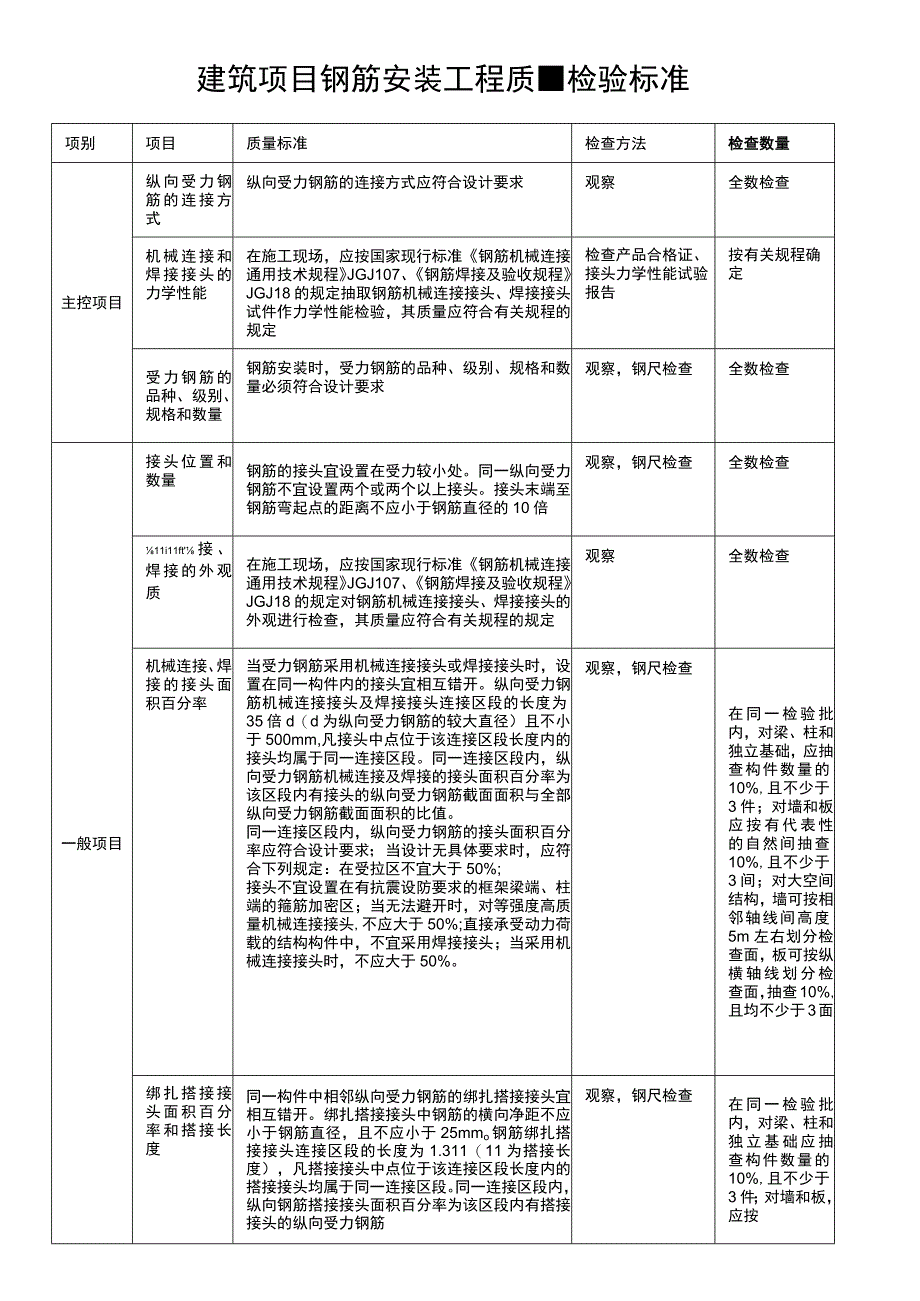

1、建筑项目钢筋安装工程质检验标准项别项目质量标准检查方法检查数量主控项目纵向受力钢筋的连接方式纵向受力钢筋的连接方式应符合设计要求观察全数检查机械连接和焊接接头的力学性能在施工现场，应按国家现行标准钢筋机械连接通用技术规程JGJ107、钢筋焊接及验收规程JGJ18的规定抽取钢筋机械连接接头、焊接接头试件作力学性能检验，其质量应符合有关规程的规定检查产品合格证、接头力学性能试验报告按有关规程确定受力钢筋的品种、级别、规格和数量钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求观察，钢尺检查全数检查一般项目接头位置和数量钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接
2、头。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍观察，钢尺检查全数检查11i11ft接、焊接的外观质在施工现场，应按国家现行标准钢筋机械连接通用技术规程JGJ107、钢筋焊接及验收规程JGJ18的规定对钢筋机械连接接头、焊接接头的外观进行检查，其质量应符合有关规程的规定观察全数检查机械连接、焊接的接头面积百分率当受力钢筋采用机械连接接头或焊接接头时，设置在同一构件内的接头宜相互错开。纵向受力钢筋机械连接接头及焊接接头连接区段的长度为35倍d（d为纵向受力钢筋的较大直径）且不小于500mm,凡接头中点位于该连接区段长度内的接头均属于同一连接区段。同一连接区段内，纵向受力钢筋机械连接及焊接的
3、接头面积百分率为该区段内有接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：在受拉区不宜大于50%;接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区；当无法避开时，对等强度高质量机械连接接头,不应大于50%;直接承受动力荷载的结构构件中，不宜采用焊接接头；当采用机械连接接头时，不应大于50%。观察，钢尺检查在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10%,且不少于3件；对墙和板应按有代表性的自然间抽查10%,且不少于3间；对大空间结构，墙可按相邻轴线间高度5m左右划分检查

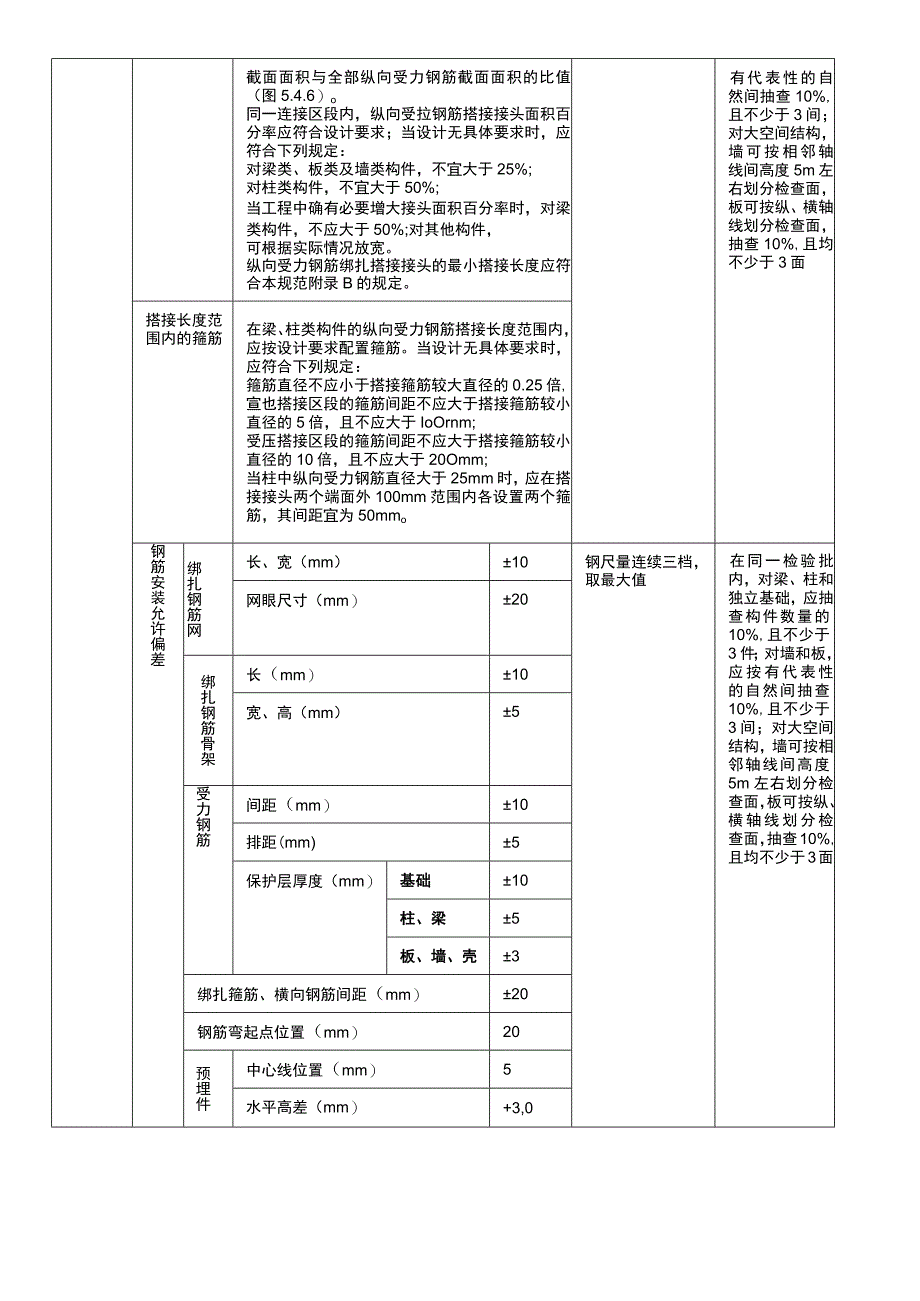

4、面，板可按纵横轴线划分检查面，抽查10%,且均不少于3面绑扎搭接接头面积百分率和搭接长度同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应小于25mmo钢筋绑扎搭接接头连接区段的长度为1.311（11为搭接长度），凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段。同一连接区段内，纵向钢筋搭接接头面积百分率为该区段内有搭接接头的纵向受力钢筋观察，钢尺检查在同一检验批内，对梁、柱和独立基础应抽查构件数量的10%,且不少于3件；对墙和板，应按截面面积与全部纵向受力钢筋截面面积的比值（图5.4.6）o同一连接区段内，纵向受拉钢筋搭接接
5、头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：对梁类、板类及墙类构件，不宜大于25%;对柱类构件，不宜大于50%;当工程中确有必要增大接头面积百分率时，对梁类构件，不应大于50%;对其他构件，可根据实际情况放宽。纵向受力钢筋绑扎搭接接头的最小搭接长度应符合本规范附录B的规定。有代表性的自然间抽查10%,且不少于3间；对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵、横轴线划分检查面，抽查10%,且均不少于3面搭接长度范围内的箍筋在梁、柱类构件的纵向受力钢筋搭接长度范围内，应按设计要求配置箍筋。当设计无具体要求时，应符合下列规定：箍筋直径不应小于搭接箍筋较大直径的
6、0.25倍,宣也搭接区段的箍筋间距不应大于搭接箍筋较小直径的5倍，且不应大于IoOrnm;受压搭接区段的箍筋间距不应大于搭接箍筋较小直径的10倍，且不应大于20Omm;当柱中纵向受力钢筋直径大于25mm时，应在搭接接头两个端面外100mm范围内各设置两个箍筋，其间距宜为50mmo钢筋安装允许偏差绑扎钢筋网长、宽（mm）10钢尺量连续三档，取最大值在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10%,且不少于3件；对墙和板，应按有代表性的自然间抽查10%,且不少于3间；对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵、横轴线划分检查面，抽查10%,且均不少于3面网眼尺寸（mm）20绑扎钢筋骨架长（mm）10宽、高（mm）5受力钢筋间距（mm）10排距(mm)5保护层厚度（mm）基础10柱、梁5板、墙、壳3绑扎箍筋、横向钢筋间距（mm）20钢筋弯起点位置（mm）20预埋件中心线位置（mm）5水平高差（mm）+3,0
