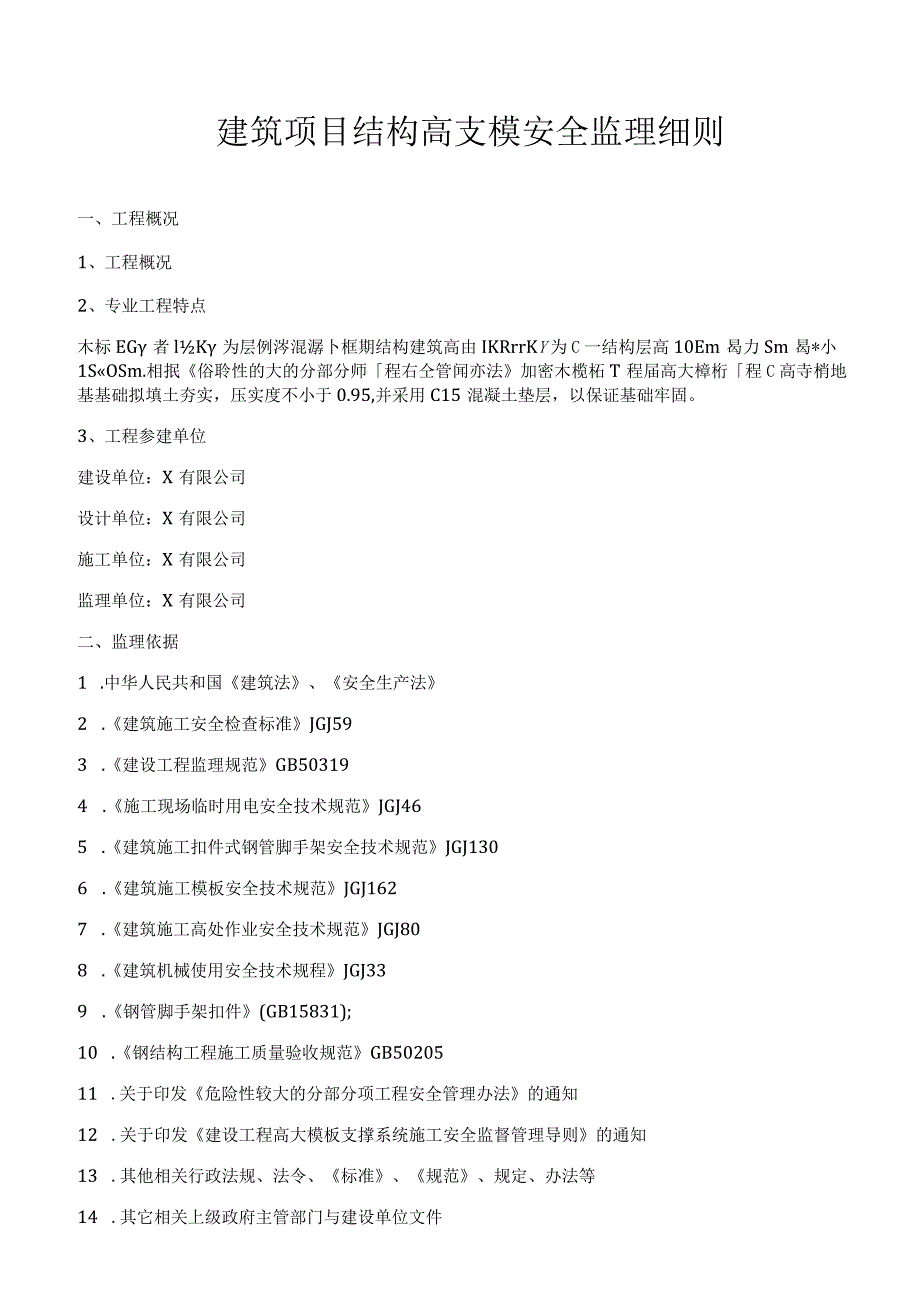

建筑项目结构高支模安全监理细则.docx_第1页
第1页 / 共9页

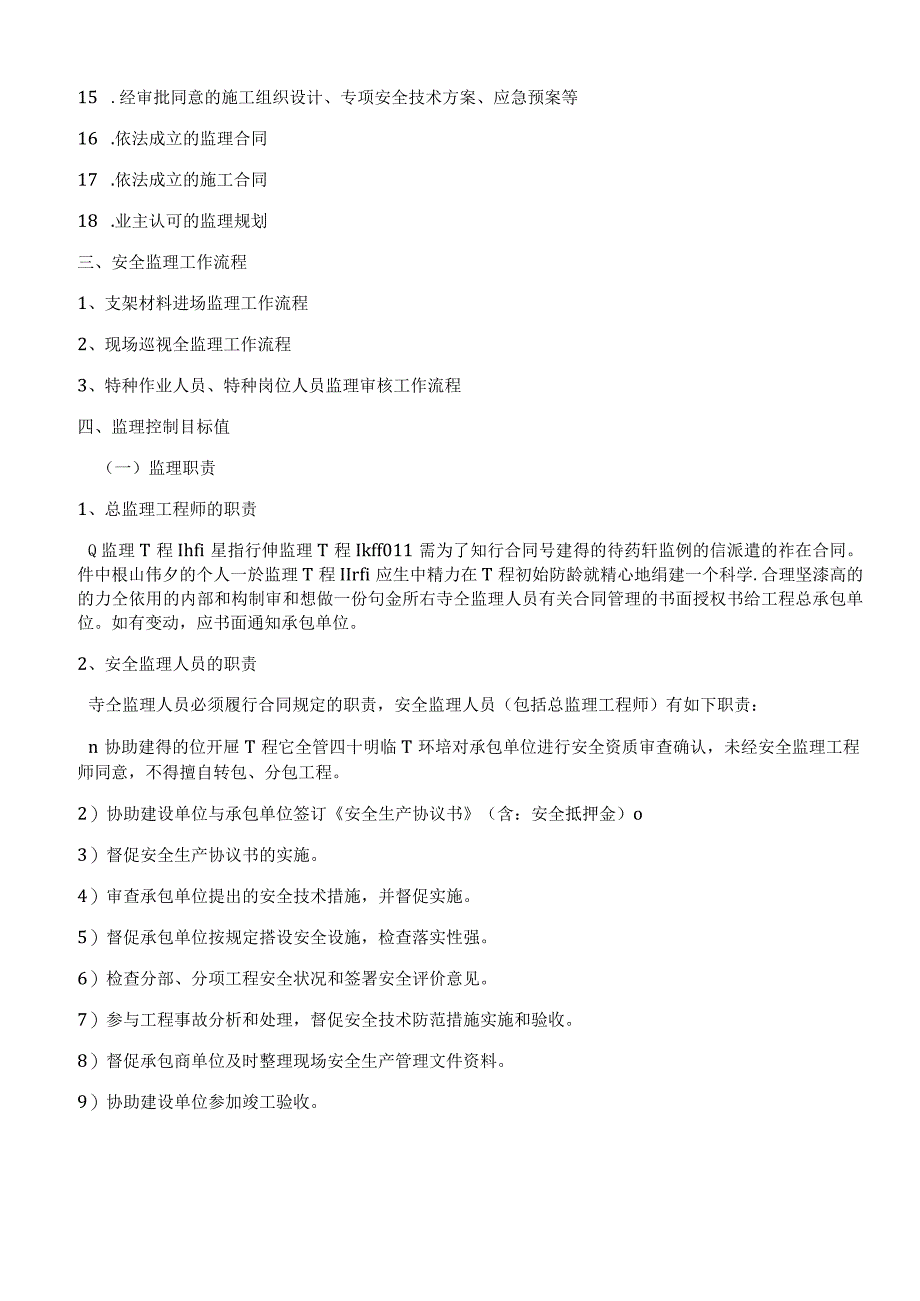

建筑项目结构高支模安全监理细则.docx_第2页
第2页 / 共9页

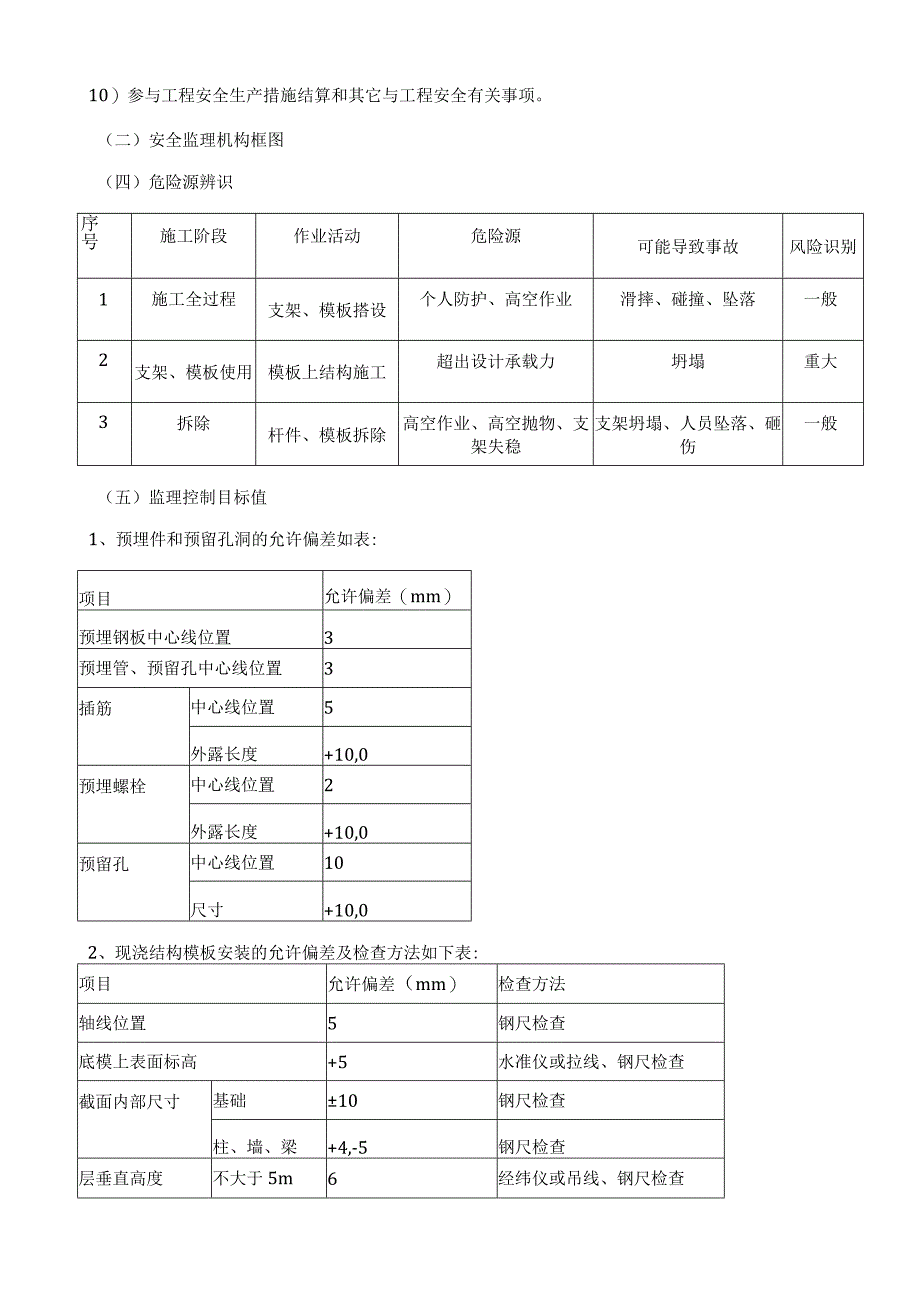

建筑项目结构高支模安全监理细则.docx_第3页
第3页 / 共9页
建筑项目结构高支模安全监理细则.docx_第4页
第4页 / 共9页
建筑项目结构高支模安全监理细则.docx_第5页
第5页 / 共9页
建筑项目结构高支模安全监理细则.docx_第6页
第6页 / 共9页
建筑项目结构高支模安全监理细则.docx_第7页
第7页 / 共9页
建筑项目结构高支模安全监理细则.docx_第8页
第8页 / 共9页
建筑项目结构高支模安全监理细则.docx_第9页
第9页 / 共9页
亲,该文档总共9页,全部预览完了,如果喜欢就下载吧!
资源描述

《建筑项目结构高支模安全监理细则.docx》由会员分享,可在线阅读,更多相关《建筑项目结构高支模安全监理细则.docx(9页珍藏版)》请在第壹文秘上搜索。

1、建筑项目结构高支模安全监理细则一、工程概况1、工程概况2、专业工程特点木标EG者lK为层例涔混潺卜框期结构建筑高由IKRrrKY为C一结构层高10Em曷力Sm曷*小1SOSm.相抿俗聆性的大的分部分师程右仝管闻亦法加密木榄柘T程届高大樟桁程C高寺梢地基基础拟填土夯实,压实度不小于0.95,并采用C15混凝土垫层,以保证基础牢固。3、工程参建单位建设单位:X有限公司设计单位:X有限公司施工单位:X有限公司监理单位:X有限公司二、监理依据1 .中华人民共和国建筑法、安全生产法2 .建筑施工安全检查标准JGJ593 .建设工程监理规范GB503194 .施工现场临时用电安全技术规范JGJ465 .建

2、筑施工扣件式钢管脚手架安全技术规范JGJ1306 .建筑施工模板安全技术规范JGJ1627 .建筑施工高处作业安全技术规范JGJ808 .建筑机械使用安全技术规程JGJ339 .钢管脚手架扣件(GB15831);10 .钢结构工程施工质量验收规范GB5020511 .关于印发危险性较大的分部分项工程安全管理办法的通知12 .关于印发建设工程高大模板支撑系统施工安全监督管理导则的通知13 .其他相关行政法规、法令、标准、规范、规定、办法等14 .其它相关上级政府主管部门与建设单位文件15 .经审批同意的施工组织设计、专项安全技术方案、应急预案等16 .依法成立的监理合同17 .依法成立的施工合同

3、18 .业主认可的监理规划三、安全监理工作流程1、支架材料进场监理工作流程2、现场巡视全监理工作流程3、特种作业人员、特种岗位人员监理审核工作流程四、监理控制目标值(一)监理职责1、总监理工程师的职责Q监理T程Ihfi星指行伸监理T程Ikff011需为了知行合同号建得的待药轩监例的信派遣的祚在合同。件中根山伟夕的个人一於监理T程IIrfi应生中精力在T程初始防龄就精心地绢建一个科学.合理坚漆高的的力仝依用的内部和构制审和想做一份句金所右寺仝监理人员有关合同管理的书面授权书给工程总承包单位。如有变动,应书面通知承包单位。2、安全监理人员的职责寺仝监理人员必须履行合同规定的职责,安全监理人员(包括

4、总监理工程师)有如下职责:n协助建得的位开屉T程它全管四十明临T环培对承包单位进行安全资质审查确认,未经安全监理工程师同意,不得擅自转包、分包工程。2)协助建设单位与承包单位签订安全生产协议书(含:安全抵押金)o3)督促安全生产协议书的实施。4)审查承包单位提出的安全技术措施,并督促实施。5)督促承包单位按规定搭设安全设施,检查落实性强。6)检查分部、分项工程安全状况和签署安全评价意见。7)参与工程事故分析和处理,督促安全技术防范措施实施和验收。8)督促承包商单位及时整理现场安全生产管理文件资料。9)协助建设单位参加竣工验收。10)参与工程安全生产措施结算和其它与工程安全有关事项。(二)安全监

5、理机构框图(四)危险源辨识序号施工阶段作业活动危险源可能导致事故风险识别1施工全过程支架、模板搭设个人防护、高空作业滑摔、碰撞、坠落一般2支架、模板使用模板上结构施工超出设计承载力坍塌重大3拆除杆件、模板拆除高空作业、高空抛物、支架失稳支架坍塌、人员坠落、砸伤一般(五)监理控制目标值1、预埋件和预留孔洞的允许偏差如表:项目允许偏差(mm)预埋钢板中心线位置3预埋管、预留孔中心线位置3插筋中心线位置5外露长度+10,0预埋螺栓中心线位置2外露长度+10,0预留孔中心线位置10尺寸+10,02、现浇结构模板安装的允许偏差及检查方法如下表:项目允许偏差(mm)检查方法轴线位置5钢尺检查底模上表面标高

6、+5水准仪或拉线、钢尺检查截面内部尺寸基础10钢尺检查柱、墙、梁+4,-5钢尺检查层垂直高度不大于5m6经纬仪或吊线、钢尺检查大于5m8经纬仪或吊线、钢尺检查相临两板表面高低差2钢尺检查表面平整度52m靠尺和塞尺检查3、脚手架搭设的技术要求与允许偏差序号项目一般质量要求1构架尺寸(立杆纵距、立杆横距、步距)误差20mm2立杆的垂直偏差架高25m50mm25m100mm3纵向水平杆的水平偏差20mm4横向水平杆的水平偏差10mm5节点处相交杆件的轴线距节点中心距离150mm6相邻立杆接头位置相互错开,设在不同的步距内,相邻接头的高度差应500mm7上下相邻纵向水平杆接头位置相互错开,设在不同的立

7、杆纵距内,相邻接头的水平距离应500mm,接头距立杆应小于立杆纵距的1/38杆件搭接1)搭接部位应跨过与其相接的纵向水平杆或立杆,并与其连接(绑扎)固定2)搭接长度和连接要求应符合以下要求:类别杆别搭接长度连接要求扣件式钢管脚手架立杆lm连接扣件数量依承载要求确定,且不少于2个向平纵火杆不少于2个连接扣件9节点连接扣件式钢管脚手架拧紧扣件螺栓,其拧紧力矩应不小于40N.m,且不大于65N.m其它脚手架按相应的连接要求五、监理工作方法及措施(一)工艺流程1、板扣件:格寺期测水平探主松调整楼板模标高及起拱铺模板清理、刷油检查模板标高、平整度、支撑牢固情况。2、梁扣件:强燃抽纬拜昌核塔寺椅期调整并嫌

8、柳丰鎏Zi版绿底横并固定纶底e排打纶筋宓州带侧模拉线支撑(梁高加对拉螺栓)复核梁模尺寸、标高、位置与相邻模板连固。3、梁侧:右的雄一砌榄桁%j焚房一硼栉桁虫造卜下锚品楞、斜撑楞、腰楞和对拉螺栓复核梁模尺寸、位置与相邻模板连接牢固办预检。4、高支模拆除:跳抿舲同冬件t#块郡府和相柳恭的柳定由请桁橙1i11曰部白脸(持术伟有人答字同意)监理验收拆除垂直向剪刀撑拆除水平向剪刀撑拆除水平横杆、垂直立杆。(二)施工方法1绑#1经布钢筋滋府寺型与潜好并有兄够强度的柱和原已做好的主体结构拉结牢固。钢筋和模板支架须验收合格后才可浇捣梁板碎。?海的IM格滋中间向两湍对祢椎讲洛摭由标高仟的地方向标高高的地方推进。

9、事先根据浇捣碎的时间间隔和碎供应情况设计施工缝的留设位置。3、根据设计要求和现场条件,采用扣件式钢管架作为本模板工程的支撑体系。4、一般规定1)保证结构和构件各部分形状尺寸,相互位置的正确。2)具有足够的承载能力,刚度和稳定性,能可靠地承受施工中所产生的荷载。3)不同支架立柱不得混用。4)构造简单,装板方便,并便于钢筋的绑扎、安装,浇筑混凝土等要求。5)多层支撑时,上下二层的支点应在同一垂直线上,并应设底座和垫板。A)印海钢筋浪源+绿版当港麻大干4m,模板应起拱;当设计无具体要求时,起拱高度宜为全跨长度的l1000-31000o力拼装高磨为2m以上的竖向模板,不得站在下层模板上拼装上层模板。安

10、装过程中应设置临时固定措施。Q当寺烈Vr作曲一定年庙倾斜成苴寺型立柱的顶表面倾斜时,应采取可靠措施确保支点稳定,支撑底脚必须有防滑移的可靠措施。9)梁和板的立柱,其纵横向间距应相等。In)在立柱底跖加而90mm高外沿纵横向水平方向尚带纵下横卜的程序港总出杆C可调寺杆底部的立柱而端应沿纵横向港皆一道水平忖杆C打帅杆与厮部永平忖杆间的距恩在满足梢标设计所确定的水平忖杆步距要求条件下,进行平均分配确定步距后,在每一步距处纵横向各设一道水平拉杆。11)所有水平忖杆的端部均应与四周建筑物顶紧顶牢。无处可顶时,应在水平拉杆端部和中部沿竖向设置连续式剪刀撑。1分钢管十样的打加杆.7k平忖杆.前力模应柒田04

11、Rxamm钢笆用扣件与钢管立柱扪空.钢管扣加杆.7k平折杆府菜田对搪的Tl援府桑用搭将搭将恪府不得小于100Omm,并应采用不少于3个旋转扣件分别在离杆端不小于100mm处进行固定。13)支架搭设按本模板设计,不得随意更改;要更改必须得到相关负责人的认可。5、立柱及其他杆件1)搭接要求:所有部位立柱接长全部采用对接扣件连接,严禁搭接;2)严禁将上段的钢管立柱与下端钢管立柱错开固定在水平拉杆上。6、水平拉杆1)每步纵横向水平杆必须拉通;力永平杆件排将应采用对接扣件连接,当层高在820m时,在最顶步距两水平拉杆中间加设一道水平拉杆;7、剪刀撑及水平防护在娶休四脚和中间间距不大于6米搭设一道垂直剪刀

12、撑,在梁底、扫地杆及第四道水平拉杆处设置一道水平剪刀撑。梁下位置及第二道水平剪刀撑以上设置一道水平防护网。8、周边拉结1)竖向结曲(片)与水平结构分开浇筑,以便利用其与支撑架体连接,形成可靠整体,架体与柱保结间距不大于3米;2)整个高支模支架体系与柱用钢管顶托顶紧。(三)检查验收1不满足密束的相林制一律不得便田菜田间去式制府总监,专业监理工程师,项目经理,项目技术负责人,施工员进行检查验收,并且签字。2怖TI寸程中加郡管理加大於杏力麻癖除串消灭在初始状态,避免遗留安全隐患和加固时人力、物力大量耗费。确保一次验收通过。3、碎结构观感质量符合相关验收标准,少量的缺陷修补完善。4十林纵横向水平忖杆.

13、前71搂警宙要杆件的垂直偏差、水平偏差、质量等满足建筑施工扣件式钢管脚手架安全技术规范JGJI30。S菜田钢管扪件搭设高大榄桁寺悭系绮时杯应对扪件慢松的紧国力拓讲行抽杳抽香痂睛应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的规定,对梁底扣件进行100%检查。6、立柱的规格尺寸和垂直度应符合要求,不得出现偏心荷载。(四)高支模监理监控措施1.由杳是否编制高寺樟安师施方密星否达到专家论证的条件,是否按专家论证的意见进行了修改,审批程序是否完善符合规定;久参加对高寺樟在师施工方案专家评审,督促承包商根据专家评审意见对方案进行修改、补充,并报审后回复;a严格按照审定方案实施施工,必须向全体施工

14、人员进行二级施工技术交底,不得随意改变;4、审查特殊工种人员上岗证;q格港前将有协定宙杏讲场构酊件的出厂林料话曷证照书乃产品合格诃以乃川和单位的桧哈t#哈梅告一市占桧杏:钢管壁厚、焊接质量、外观质量;可调底座和可调托撑材质及丝杆直径、与螺母配合间隙等;6、相同规格型号的构配件在现场规定的场地堆放整齐,并挂牌;7格诺时程中加布巡河衿杏主要为:有无专人指挥、个人防护(戴安全帽、穿防滑鞋、系安全带)及防高空坠落;8、搭设完毕,经承包单位及监理单位验收合格,并挂牌后方可使用;Q使用过程中,巡视检查支架体系的完整性,严禁拆除任何构件,确保支架体系的稳定;10、底模拆除时,混凝土强度必须符合:结构类型结构跨度(m)混凝土设计强度标准值的百分率(%)板2502,8758100梁875810011模板支架系统的拆除前必须进行安全技术交底,按审批的专项方案的拆除顺序和措施进行;12模板支架系统拆除时,设立警戒区和施工区,严禁上下同时拆除,严禁抛丢构配件;13、拆下的构配件按型号、规格在现场堆放整齐;14、发生下列情况,使用前应再次进行检验:1)遇
