《柠檬酸反应法.docx》由会员分享，可在线阅读，更多相关《柠檬酸反应法.docx（4页珍藏版）》请在第壹文秘上搜索。

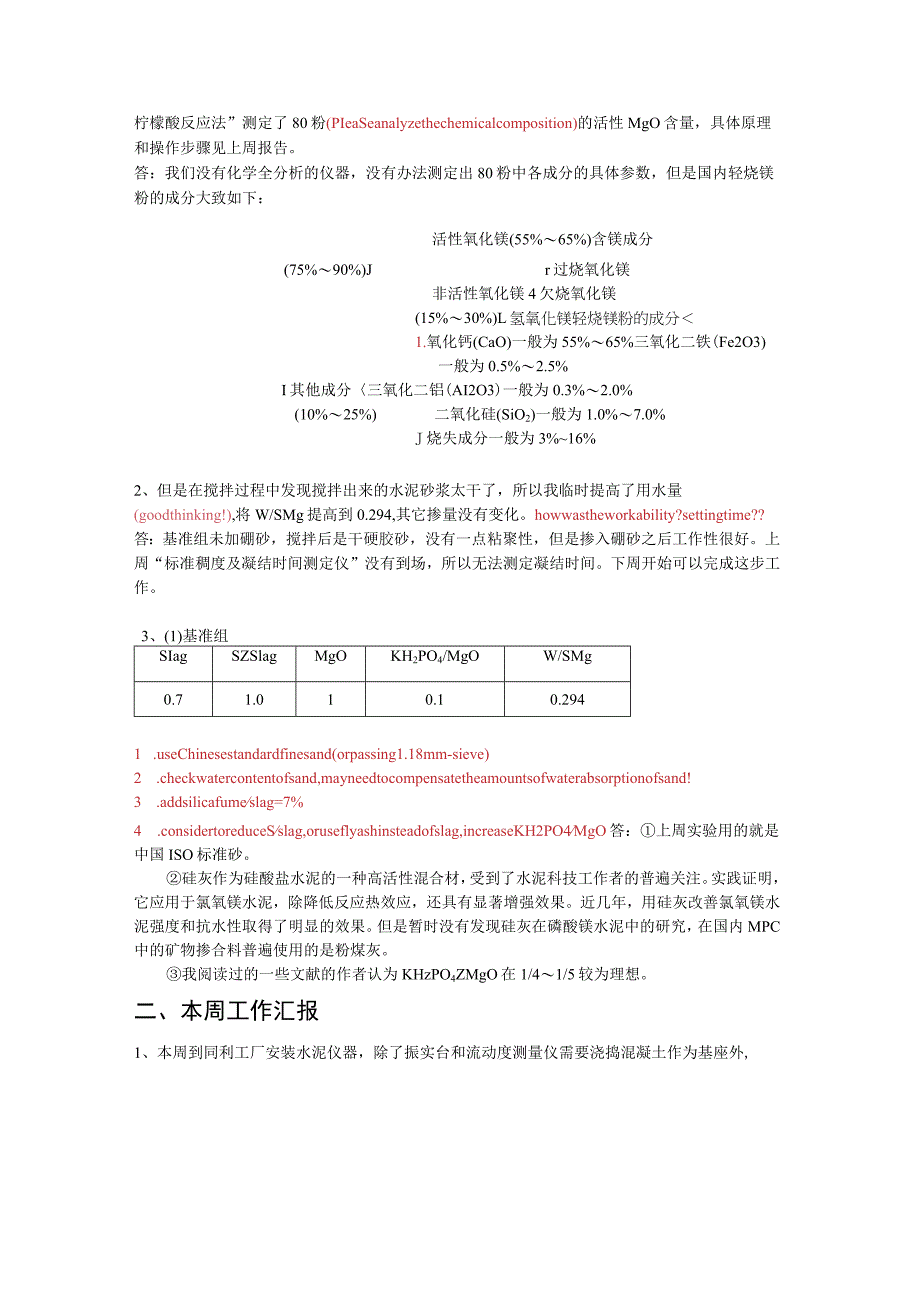

1、柠檬酸反应法”测定了80粉(PIeaSeanalyzethechemicalcomposition)的活性MgO含量，具体原理和操作步骤见上周报告。答：我们没有化学全分析的仪器，没有办法测定出80粉中各成分的具体参数，但是国内轻烧镁粉的成分大致如下：活性氧化镁(55%65%)含镁成分(75%90%)Jr过烧氧化镁非活性氧化镁4欠烧氧化镁(15%30%)L氢氧化镁轻烧镁粉的成分1.氧化钙(CaO)一般为55%65%三氧化二铁(Fe2O3)一般为0.5%2.5%I其他成分三氧化二铝(AI2O3)一般为0.3%2.0%(10%25%)二氧化硅(SiO2)一般为1.0%7.0%J烧失成分一般为3%16
2、%2、但是在搅拌过程中发现搅拌出来的水泥砂浆太干了，所以我临时提高了用水量(goodthinking!),将W/SMg提高到0.294,其它掺量没有变化。howwastheworkability?settingtime?答：基准组未加硼砂，搅拌后是干硬胶砂，没有一点粘聚性，但是掺入硼砂之后工作性很好。上周“标准稠度及凝结时间测定仪”没有到场，所以无法测定凝结时间。下周开始可以完成这步工作。3、(1)基准组SIagSZSlagMgOKH2PO4/MgOW/SMg0.71.010.10.2941 .useChinesestandardfinesand(orpassing1.18mm-sieve)2
3、 .checkwatercontentofsand,mayneedtocompensatetheamountsofwaterabsorptionofsand!3 .addsilicafumeslag=7%4 .considertoreduceSslag,oruseflyashinsteadofslag,increaseKH2PO4MgO答：上周实验用的就是中国ISO标准砂。硅灰作为硅酸盐水泥的一种高活性混合材，受到了水泥科技工作者的普遍关注。实践证明，它应用于氯氧镁水泥，除降低反应热效应，还具有显著增强效果。近几年，用硅灰改善氯氧镁水泥强度和抗水性取得了明显的效果。但是暂时没有发现硅灰在磷酸镁

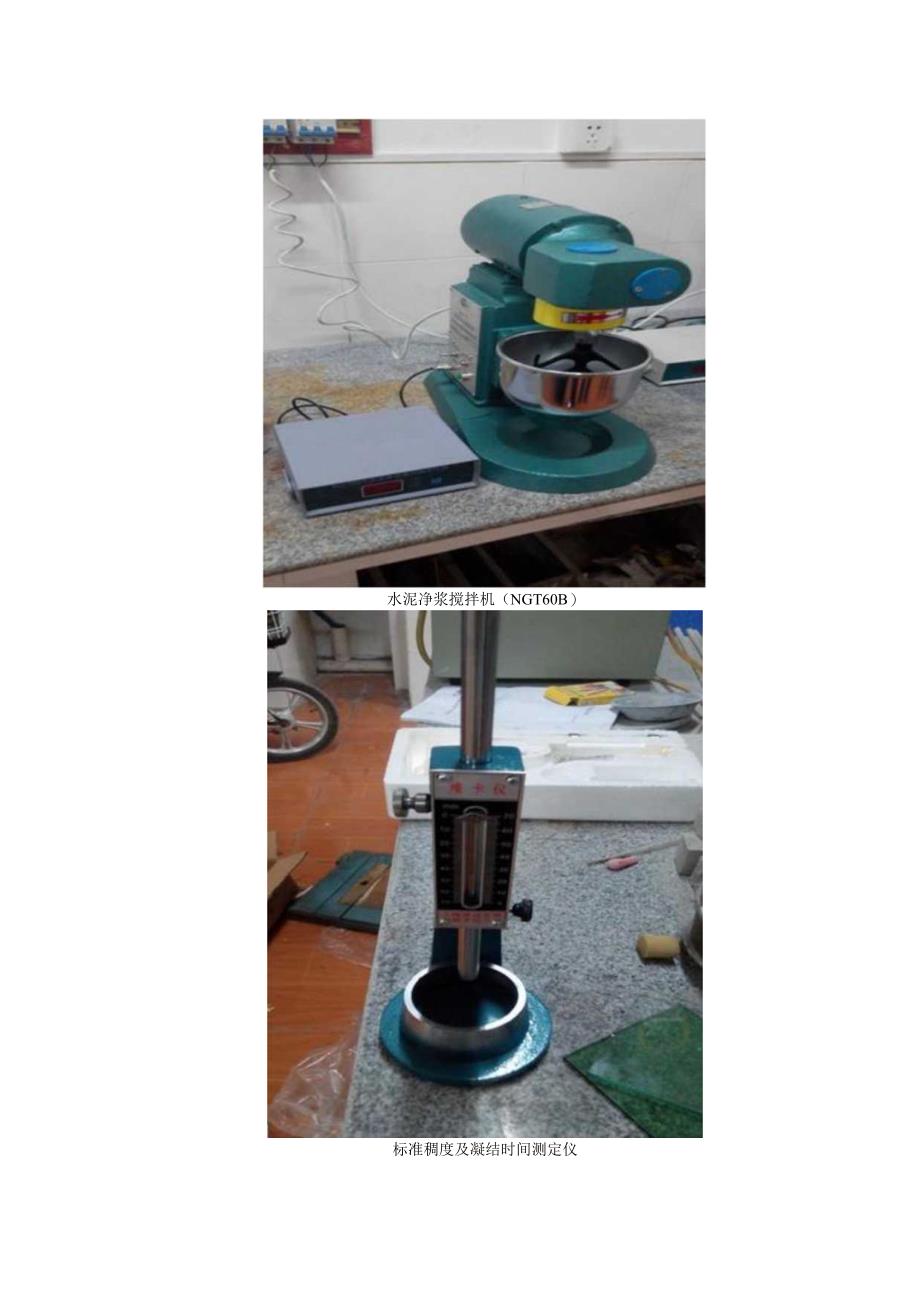

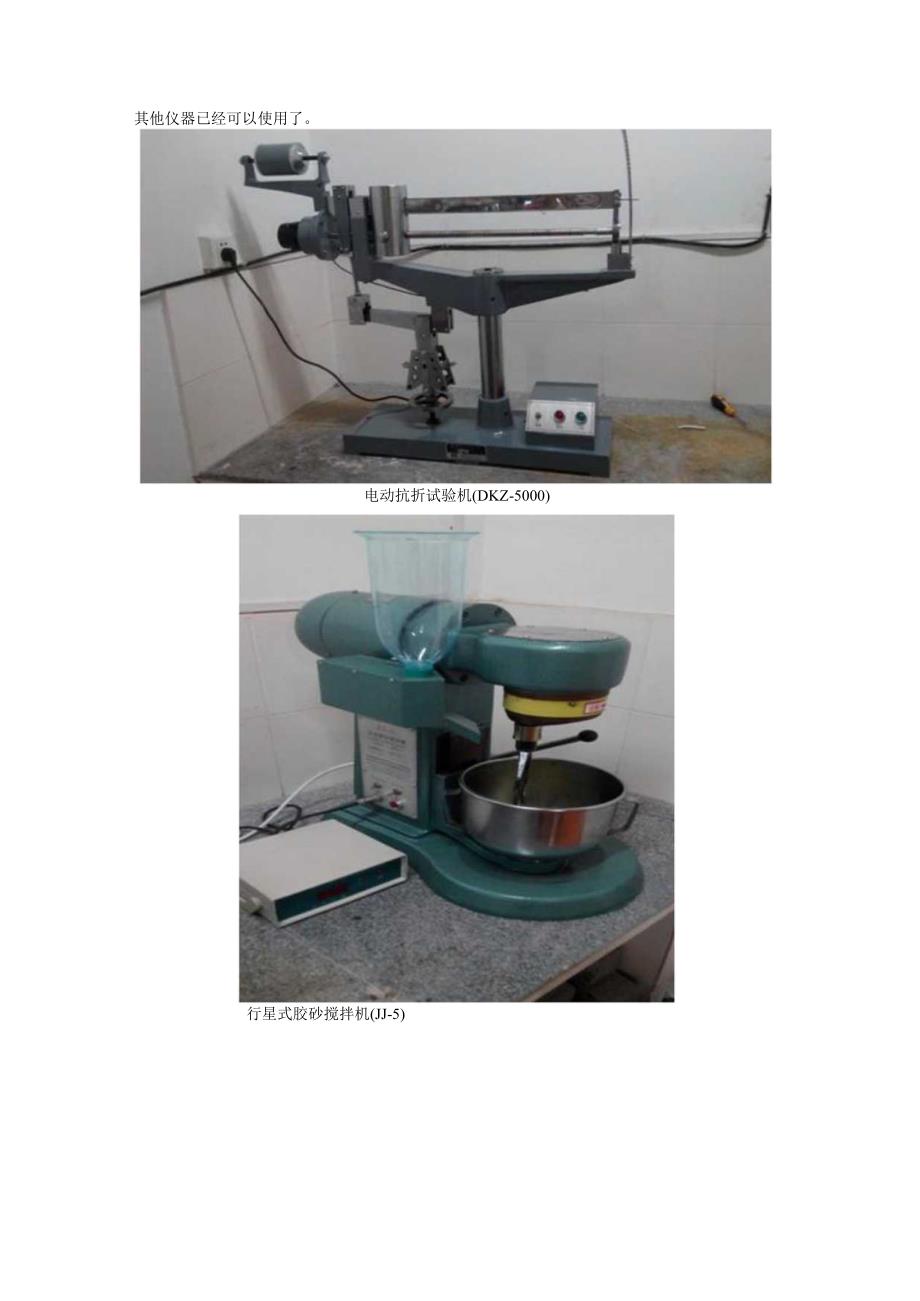

4、水泥中的研究，在国内MPC中的矿物掺合料普遍使用的是粉煤灰。我阅读过的一些文献的作者认为KHzPO4ZMgO在1/41/5较为理想。二、本周工作汇报1、本周到同利工厂安装水泥仪器，除了振实台和流动度测量仪需要浇捣混凝土作为基座外,其他仪器已经可以使用了。电动抗折试验机(DKZ-5000)行星式胶砂搅拌机(JJ-5)水泥净浆搅拌机（NGT60B）标准稠度及凝结时间测定仪2、本周的主要工作任务是学习水泥胶砂强度检验方法(ISo法)(1)试体成型试验室的温度应保持在202,相对湿度应不低于50机试体带模养护的养护箱或雾室温度保持在20ClC,相对湿度不低于90机(2)振实台应安装在高度约40Omm的
5、混凝土基座上。混凝土体积约为0.25时，重约600kg。(3)在折断后的棱柱体上进行抗压试验，受压面是试体成型时的两个侧面，面积为40InmX40mm.当不需要抗折强度数值时，抗折强度试验可以省去。但抗压强度试验应在不使试件受有害应力情况下折断的两截棱柱体上进行。半截棱柱体中心与压力机压板受压中心差应在土0.5mm内，棱柱体露在压板外的部分约有IOm*在整个加荷过程中以2400Ys200Ns的速率均匀地加荷直至破坏。(4)以一组三个棱柱体抗折结果的平均值作为试验结果。当三个强度值中有超出平均值士10%时，应剔除后再取平均值作为抗折强度试验结果。(5)以一组三个棱柱体上得到的六个抗压强度测定值的
6、算术平均值为试验结果。如六个测定值中有一个超出六个平均值的10%，就应剔除这个结果，而以剩下五个的平均数为结果。如果五个测定值中再有超过它们平均数10%的，则此组结果作废。(6)各试体的抗折强度记录至己IMPa,按10.2.1规定计算平均值。计算精确至0.1MPa.各个半棱柱体得到的单个抗压强度结果计算至0.IMPa,按10.2.2规定计算平均值，计算精确至0.1MPao3、同利的200吨压力机油缸密封圈出现故障，暂时无法使用，我已经让北京的厂家把新的密封圈邮寄过来，预计下周可以修好。4、文献中几乎所有的试验材料都是用分析纯的，上周的磷酸二氢钾和硼砂都是采用工业级的，这周我已经分别购买了一瓶分析纯的(500g)。
