《第二节主体结构工程.docx》由会员分享，可在线阅读，更多相关《第二节主体结构工程.docx（3页珍藏版）》请在第壹文秘上搜索。

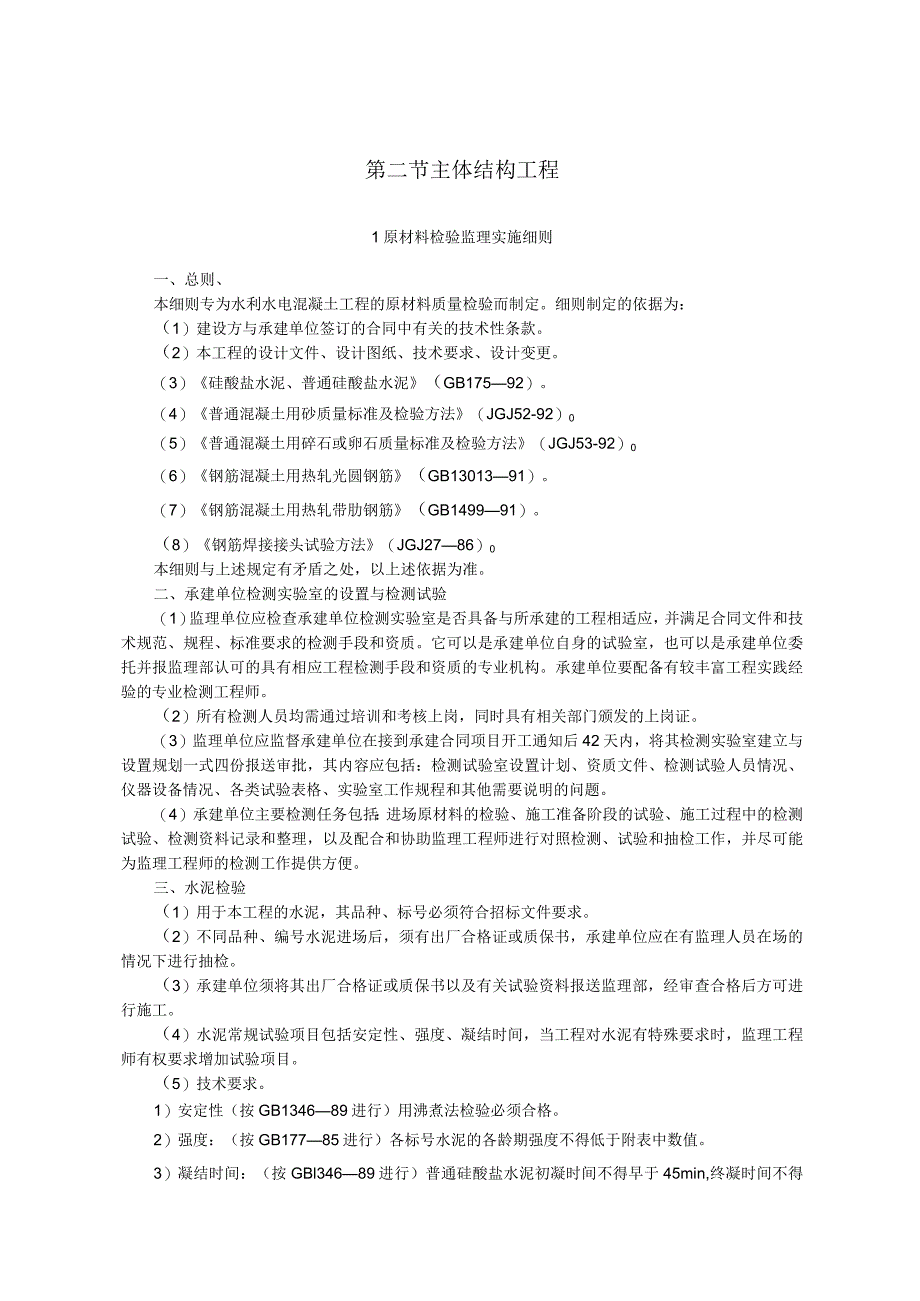

1、第二节主体结构工程1原材料检验监理实施细则一、总则、本细则专为水利水电混凝土工程的原材料质量检验而制定。细则制定的依据为：（1）建设方与承建单位签订的合同中有关的技术性条款。（2）本工程的设计文件、设计图纸、技术要求、设计变更。（3）硅酸盐水泥、普通硅酸盐水泥（GB17592）。（4）普通混凝土用砂质量标准及检验方法（JGJ52-92）0（5）普通混凝土用碎石或卵石质量标准及检验方法（JGJ53-92）0（6）钢筋混凝土用热轧光圆钢筋（GB1301391）。（7）钢筋混凝土用热轧带肋钢筋（GB149991）。（8）钢筋焊接接头试验方法（JGJ2786）0本细则与上述规定有矛盾之处，以上述依据为
2、准。二、承建单位检测实验室的设置与检测试验（1）监理单位应检查承建单位检测实验室是否具备与所承建的工程相适应，并满足合同文件和技术规范、规程、标准要求的检测手段和资质。它可以是承建单位自身的试验室，也可以是承建单位委托并报监理部认可的具有相应工程检测手段和资质的专业机构。承建单位要配备有较丰富工程实践经验的专业检测工程师。（2）所有检测人员均需通过培训和考核上岗，同时具有相关部门颁发的上岗证。（3）监理单位应监督承建单位在接到承建合同项目开工通知后42天内，将其检测实验室建立与设置规划一式四份报送审批，其内容应包括：检测试验室设置计划、资质文件、检测试验人员情况、仪器设备情况、各类试验表格、实
3、验室工作规程和其他需要说明的问题。（4）承建单位主要检测任务包括：进场原材料的检验、施工准备阶段的试验、施工过程中的检测试验、检测资料记录和整理，以及配合和协助监理工程师进行对照检测、试验和抽检工作，并尽可能为监理工程师的检测工作提供方便。三、水泥检验（1）用于本工程的水泥，其品种、标号必须符合招标文件要求。（2）不同品种、编号水泥进场后，须有出厂合格证或质保书，承建单位应在有监理人员在场的情况下进行抽检。（3）承建单位须将其出厂合格证或质保书以及有关试验资料报送监理部，经审查合格后方可进行施工。（4）水泥常规试验项目包括安定性、强度、凝结时间，当工程对水泥有特殊要求时，监理工程师有权要求增加

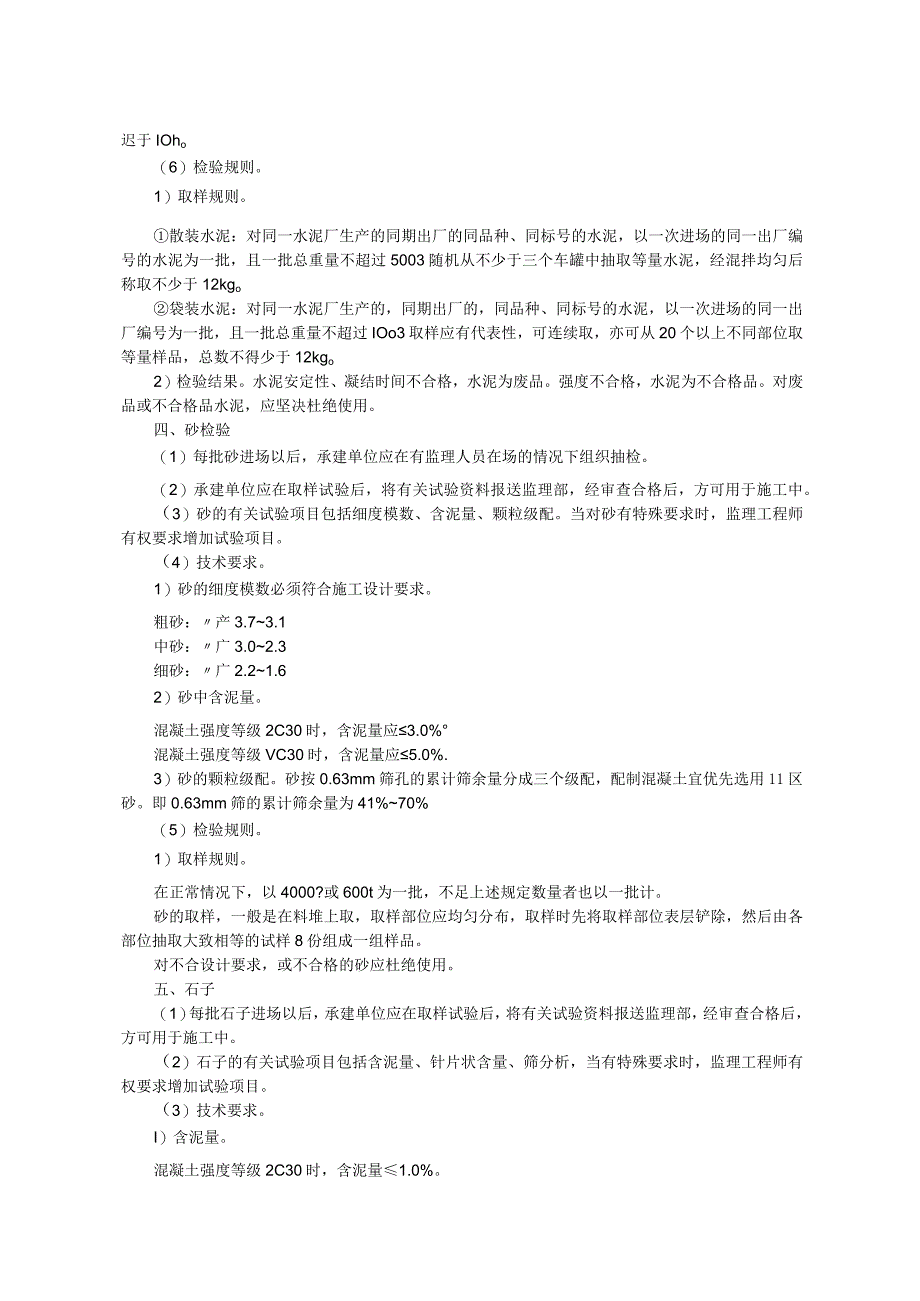

4、试验项目。（5）技术要求。1）安定性（按GB134689进行）用沸煮法检验必须合格。2）强度：（按GB17785进行）各标号水泥的各龄期强度不得低于附表中数值。3）凝结时间：（按GBl34689进行）普通硅酸盐水泥初凝时间不得早于45min,终凝时间不得迟于IOho（6）检验规则。1）取样规则。散装水泥：对同一水泥厂生产的同期出厂的同品种、同标号的水泥，以一次进场的同一出厂编号的水泥为一批，且一批总重量不超过5003随机从不少于三个车罐中抽取等量水泥，经混拌均匀后称取不少于12kgo袋装水泥：对同一水泥厂生产的，同期出厂的，同品种、同标号的水泥，以一次进场的同一出厂编号为一批，且一批总重量不超
5、过IOo3取样应有代表性，可连续取，亦可从20个以上不同部位取等量样品，总数不得少于12kgo2）检验结果。水泥安定性、凝结时间不合格，水泥为废品。强度不合格，水泥为不合格品。对废品或不合格品水泥，应坚决杜绝使用。四、砂检验（1）每批砂进场以后，承建单位应在有监理人员在场的情况下组织抽检。（2）承建单位应在取样试验后，将有关试验资料报送监理部，经审查合格后，方可用于施工中。（3）砂的有关试验项目包括细度模数、含泥量、颗粒级配。当对砂有特殊要求时，监理工程师有权要求增加试验项目。（4）技术要求。1）砂的细度模数必须符合施工设计要求。粗砂：产3.73.1中砂：广3.02.3细砂：广2.21.62）
6、砂中含泥量。混凝土强度等级2C30时，含泥量应3.0%混凝土强度等级VC30时，含泥量应5.0%.3）砂的颗粒级配。砂按0.63mm筛孔的累计筛余量分成三个级配，配制混凝土宜优先选用11区砂。即0.63mm筛的累计筛余量为41%70%（5）检验规则。1）取样规则。在正常情况下，以4000?或600t为一批，不足上述规定数量者也以一批计。砂的取样，一般是在料堆上取，取样部位应均匀分布，取样时先将取样部位表层铲除，然后由各部位抽取大致相等的试样8份组成一组样品。对不合设计要求，或不合格的砂应杜绝使用。五、石子（1）每批石子进场以后，承建单位应在取样试验后，将有关试验资料报送监理部，经审查合格后，方

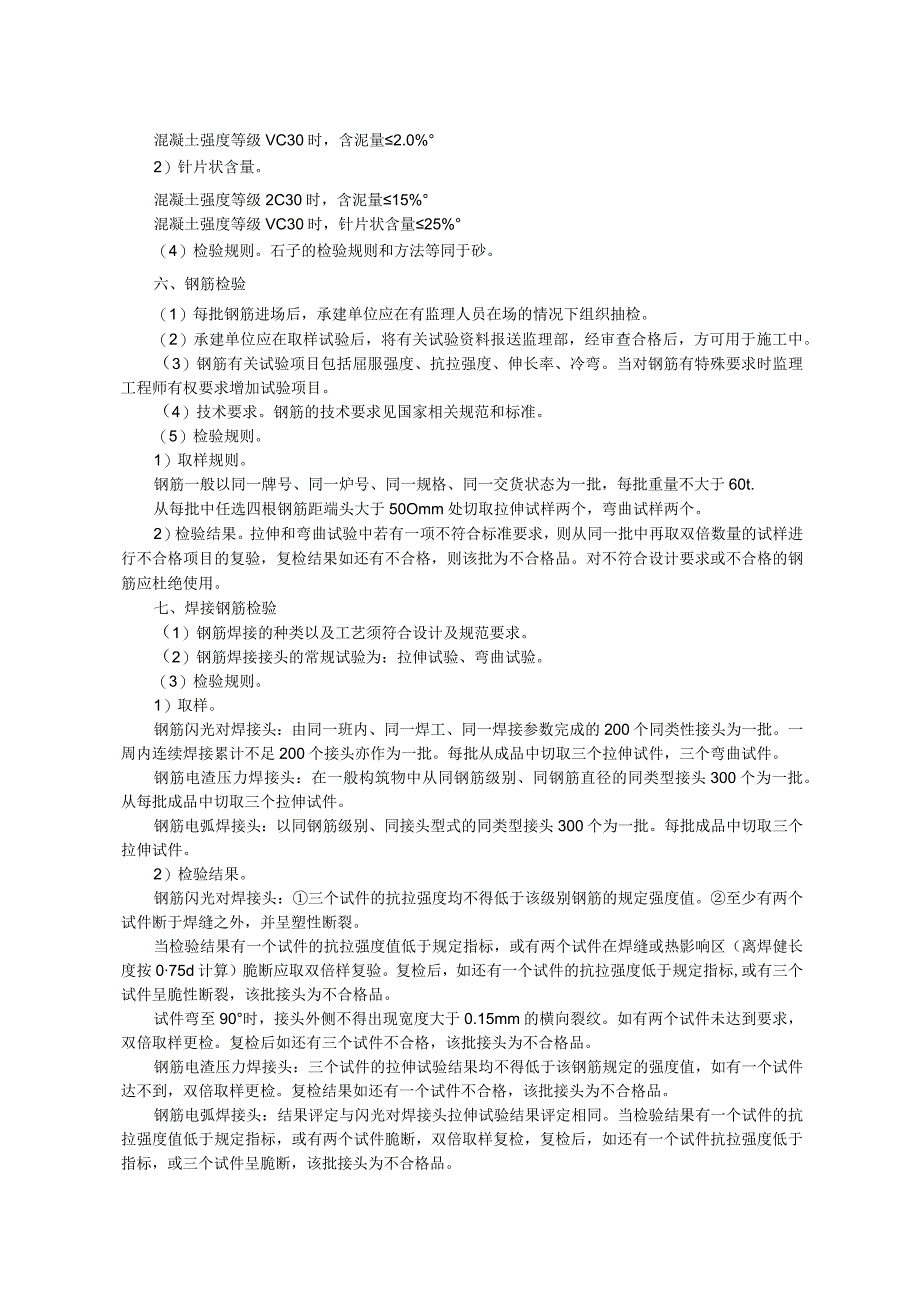

7、可用于施工中。（2）石子的有关试验项目包括含泥量、针片状含量、筛分析，当有特殊要求时，监理工程师有权要求增加试验项目。（3）技术要求。I）含泥量。混凝土强度等级2C30时，含泥量1.0%。混凝土强度等级VC30时，含泥量2.0%2）针片状含量。混凝土强度等级2C30时，含泥量15%混凝土强度等级VC30时，针片状含量25%（4）检验规则。石子的检验规则和方法等同于砂。六、钢筋检验（1）每批钢筋进场后，承建单位应在有监理人员在场的情况下组织抽检。（2）承建单位应在取样试验后，将有关试验资料报送监理部，经审查合格后，方可用于施工中。（3）钢筋有关试验项目包括屈服强度、抗拉强度、伸长率、冷弯。当对钢
8、筋有特殊要求时监理工程师有权要求增加试验项目。（4）技术要求。钢筋的技术要求见国家相关规范和标准。（5）检验规则。1）取样规则。钢筋一般以同一牌号、同一炉号、同一规格、同一交货状态为一批，每批重量不大于60t.从每批中任选四根钢筋距端头大于50Omm处切取拉伸试样两个，弯曲试样两个。2）检验结果。拉伸和弯曲试验中若有一项不符合标准要求，则从同一批中再取双倍数量的试样进行不合格项目的复验，复检结果如还有不合格，则该批为不合格品。对不符合设计要求或不合格的钢筋应杜绝使用。七、焊接钢筋检验（1）钢筋焊接的种类以及工艺须符合设计及规范要求。（2）钢筋焊接接头的常规试验为：拉伸试验、弯曲试验。（3）检验
9、规则。1）取样。钢筋闪光对焊接头：由同一班内、同一焊工、同一焊接参数完成的200个同类性接头为一批。一周内连续焊接累计不足200个接头亦作为一批。每批从成品中切取三个拉伸试件，三个弯曲试件。钢筋电渣压力焊接头：在一般构筑物中从同钢筋级别、同钢筋直径的同类型接头300个为一批。从每批成品中切取三个拉伸试件。钢筋电弧焊接头：以同钢筋级别、同接头型式的同类型接头300个为一批。每批成品中切取三个拉伸试件。2）检验结果。钢筋闪光对焊接头：三个试件的抗拉强度均不得低于该级别钢筋的规定强度值。至少有两个试件断于焊缝之外，并呈塑性断裂。当检验结果有一个试件的抗拉强度值低于规定指标，或有两个试件在焊缝或热影响
10、区（离焊健长度按075d计算）脆断应取双倍样复验。复检后，如还有一个试件的抗拉强度低于规定指标,或有三个试件呈脆性断裂，该批接头为不合格品。试件弯至90时，接头外侧不得出现宽度大于0.15mm的横向裂纹。如有两个试件未达到要求，双倍取样更检。复检后如还有三个试件不合格，该批接头为不合格品。钢筋电渣压力焊接头：三个试件的拉伸试验结果均不得低于该钢筋规定的强度值，如有一个试件达不到，双倍取样更检。复检结果如还有一个试件不合格，该批接头为不合格品。钢筋电弧焊接头：结果评定与闪光对焊接头拉伸试验结果评定相同。当检验结果有一个试件的抗拉强度值低于规定指标，或有两个试件脆断，双倍取样复检，复检后，如还有一个试件抗拉强度低于指标，或三个试件呈脆断，该批接头为不合格品。
